金屬材料代號對照表：碳鋼、合金鋼、工具鋼
金屬材料代號對照表是機械加工、CNC 製造與國際採購的重要基礎工具,能快速將不同國家標準(JIS、DIN、AISI、GB)對應。透過碳鋼、合金鋼與工具鋼的標準比對,可避免選材錯誤、提升加工效率,並確保材料性能一致。被削材分類概念見〈ISO 被削材分類總論〉。
什麼是材料代號對照表
把不同國家標準的鋼材編號互相對應——日本 JIS、德國 DIN/W-nr.、美國 AISI/SAE、英國 BS、法國 AFNOR、中國 GB。名稱不同,但成分與性能相近,可透過對照快速轉換。例如 S45C(JIS) ≈ C45(DIN) ≈ 1045(AISI)。
碳鋼代號對照
碳鋼依碳含量分類,數字通常代表碳含量百分比 ×100;碳越高、強度越高但加工性下降。
| 日本 JIS | 德國 DIN | 美國 AISI | 特性與用途 |
|---|---|---|---|
| S15C | C15 | 1015 | 低碳鋼、加工性佳、可滲碳 |
| S25C | C25 | 1025 | 中低碳鋼 |
| S45C | C45 | 1045 | 最常用機械結構鋼 |
| S50C | C50 | 1050 | 高強度用途 |
合金鋼代號對照
合金鋼在碳鋼基礎上加入 Cr(鉻,耐磨/強度)、Mo(鉬,高溫強度)、Ni(鎳,韌性)等元素以提升性能。
| 日本 JIS | 德國 DIN | 美國 AISI | 特性與用途 |
|---|---|---|---|
| SCM415 | 15CrMo5 | 4115 | 滲碳用鉻鉬鋼(表面硬化) |
| SCM440 | 42CrMo4 | 4140 | 高強度調質鋼,CNC 最常見 |
| SNCM220 | 20NiCrMo2 | 8620 | 滲碳用鎳鉻鉬鋼 |
工具鋼與高速鋼代號對照
| 日本 JIS | 美國 AISI(DIN) | 類型與用途 |
|---|---|---|
| SKD11 | D2 | 冷作模具鋼;刀具、沖壓模 |
| SKD61 | H13 | 熱作模具鋼;壓鑄、鍛造模 |
| SKH51 | M2 | 高速鋼;刀具、高磨耗用途 |
代號判讀技巧
| 項目 | 說明 |
|---|---|
| 數字判斷碳含量 | 如 1045 ≈ 0.45% 碳。 |
| 元素縮寫 | Cr=鉻、Mo=鉬、Ni=鎳、V=釩。 |
| 系統差異 | JIS 多為「S＋數字＋C」(如 S45C)、AISI 為四位數字(如 1045)、DIN 為「字母＋數字」(如 C45)。 |
CNC 加工與選材建議
選錯材料會直接影響刀具壽命、加工效率與成品精度。常見選擇:
| 項目 | 說明 |
|---|---|
| 結構件 | S45C / 1045。 |
| 高強度 | SCM440 / 4140。 |
| 表面硬化 | SCM415 / 8620(滲碳)。 |
| 模具 | SKD11 / D2。 |
各材料切削速度、進給等實際參數,請參閱〈立銑刀切削條件計算指南〉。

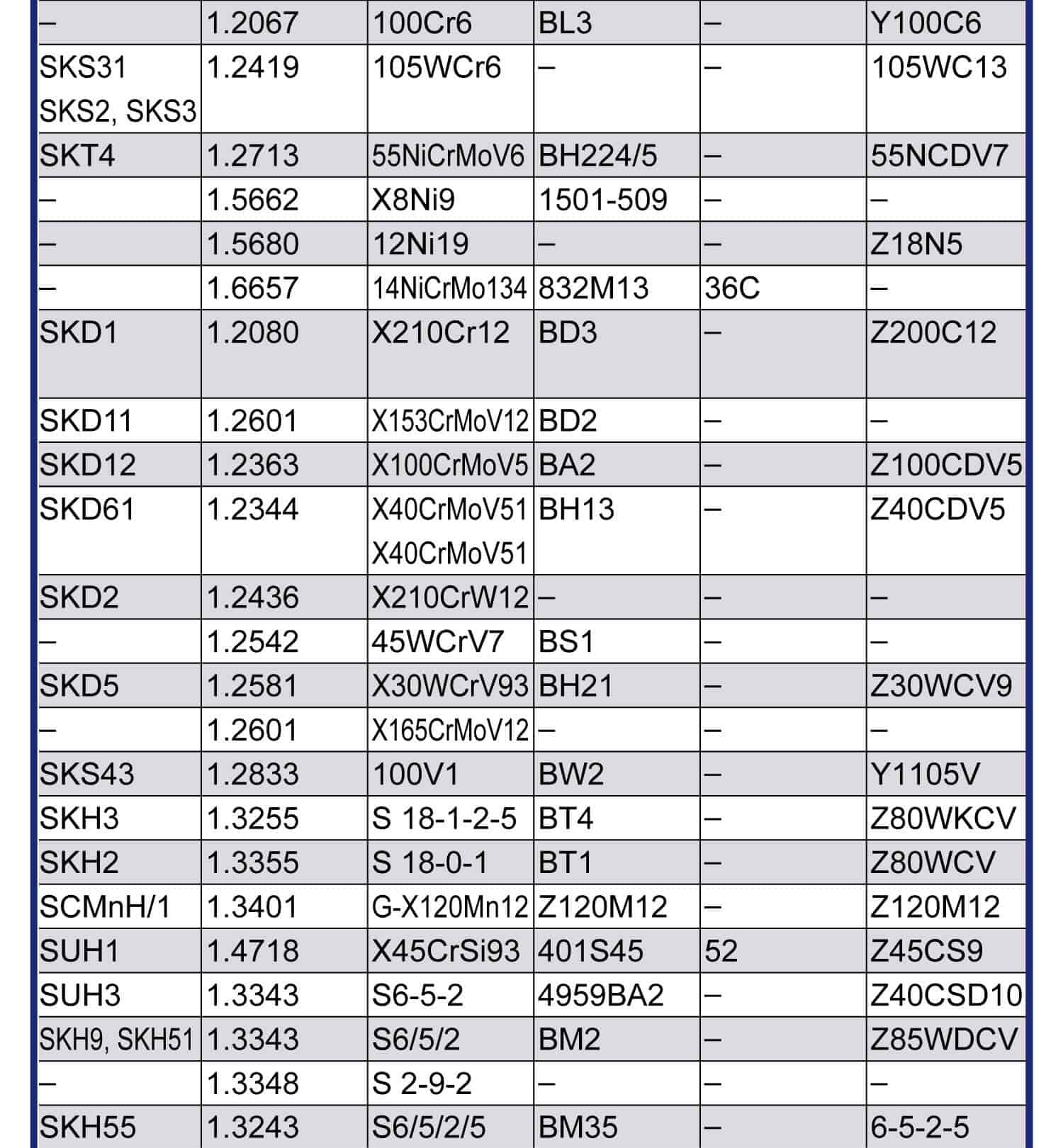

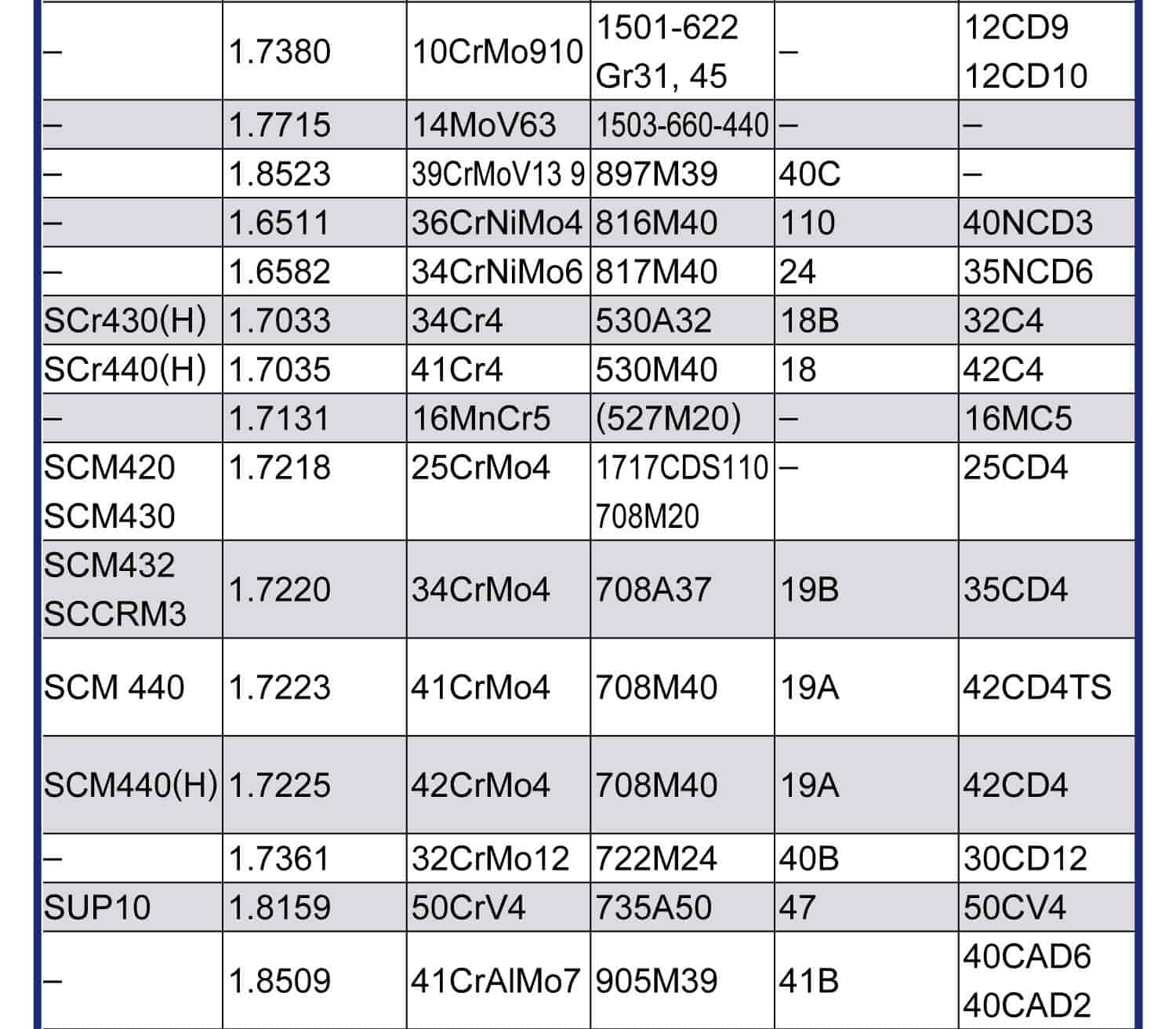

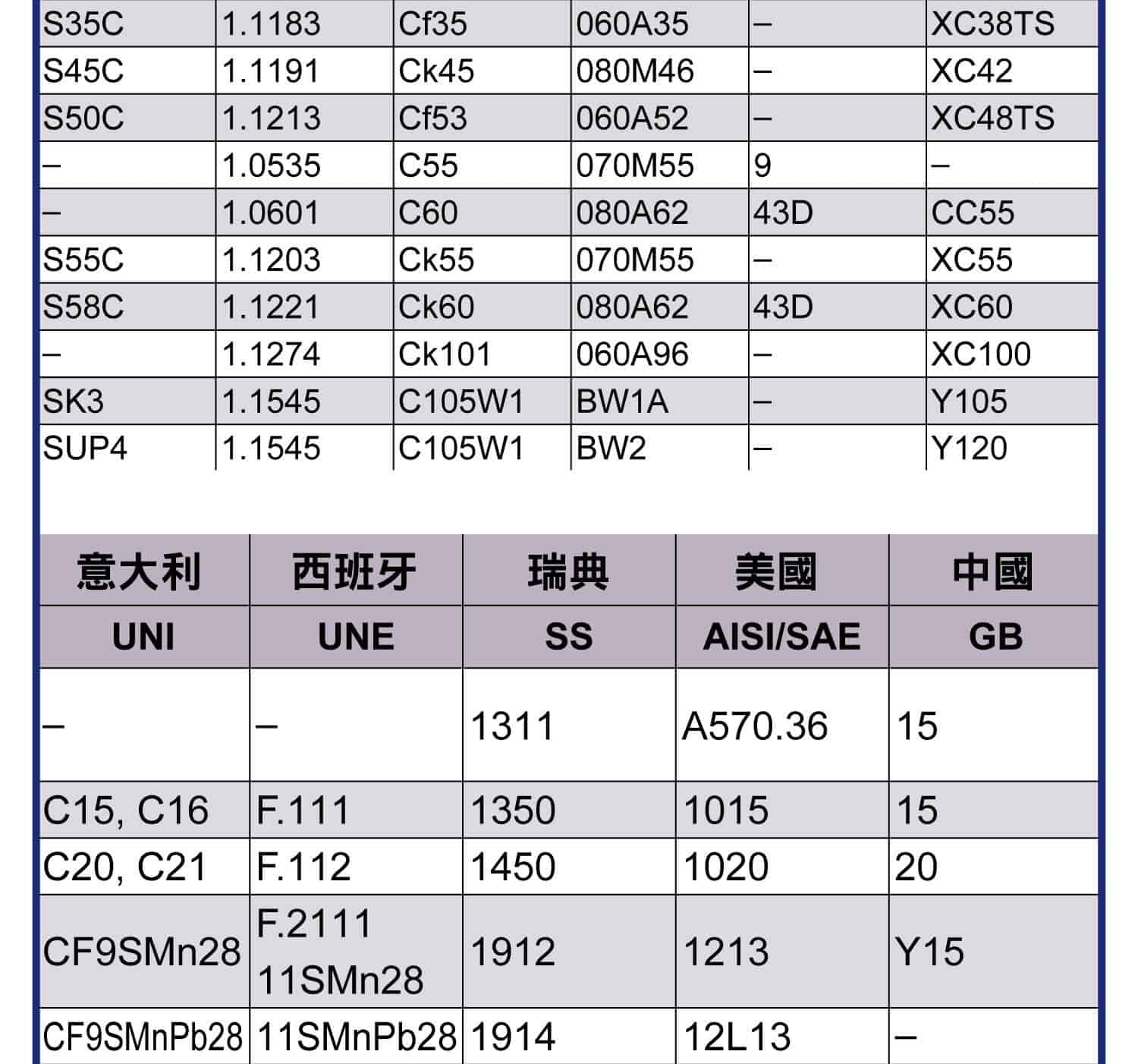

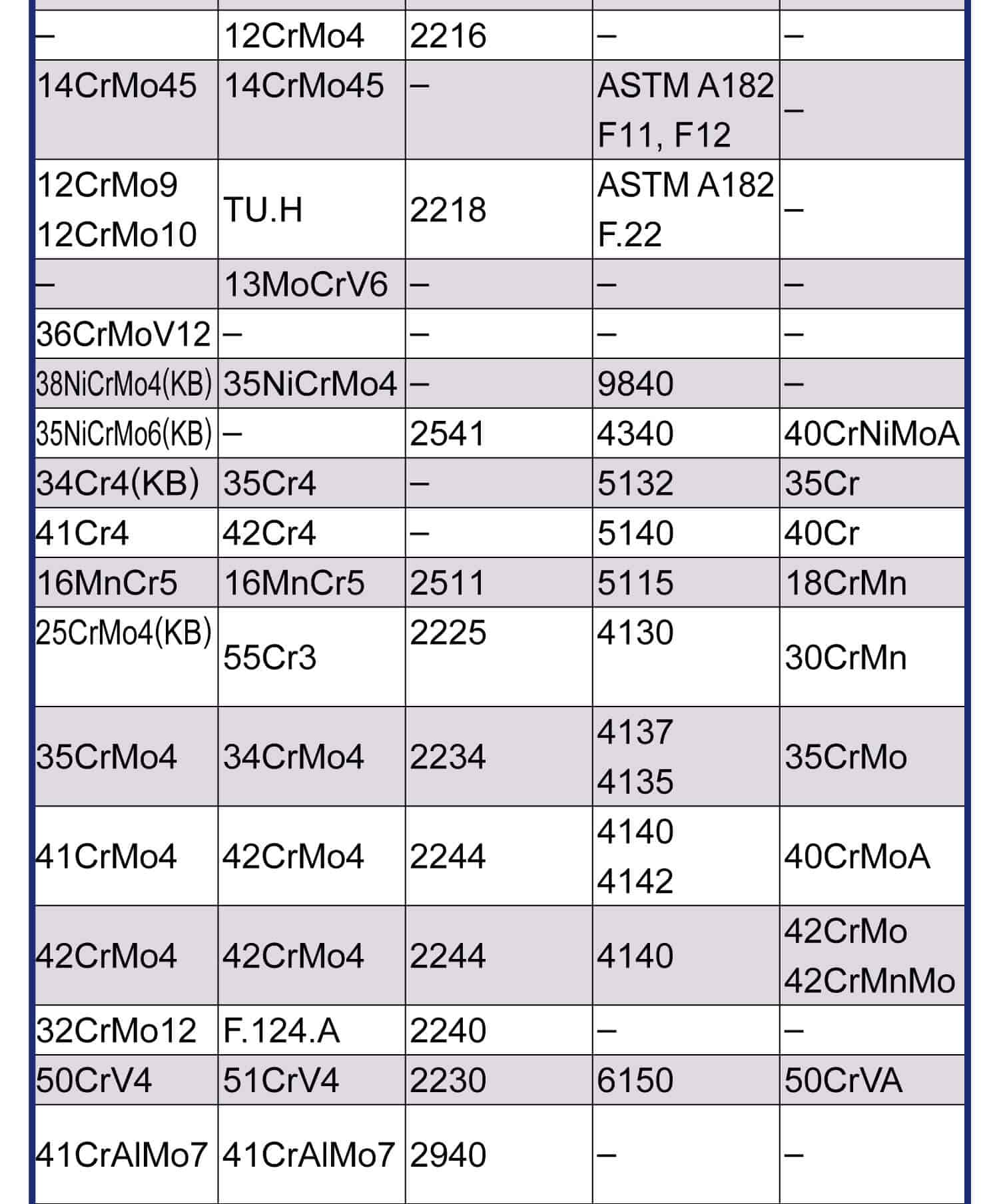

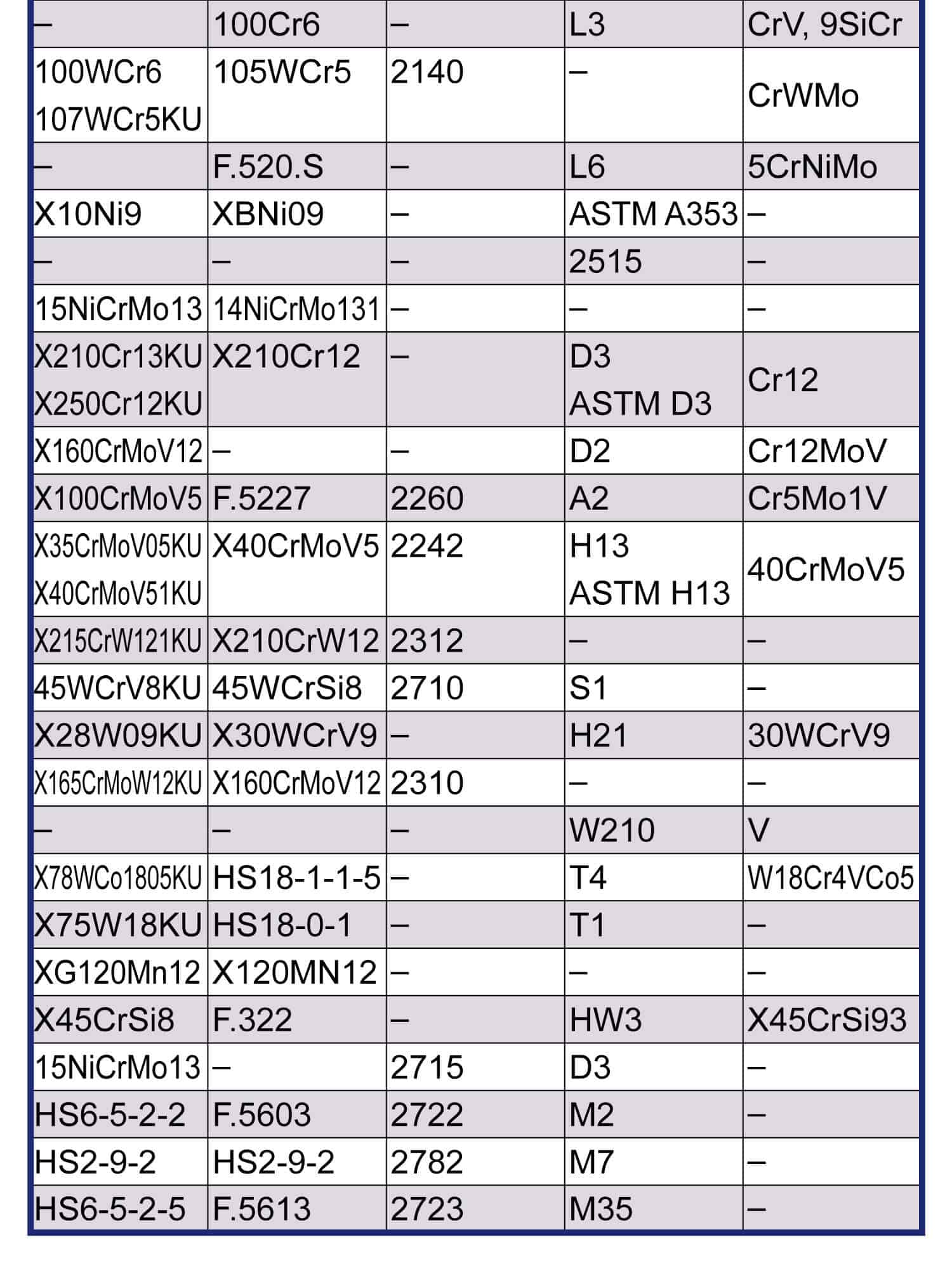

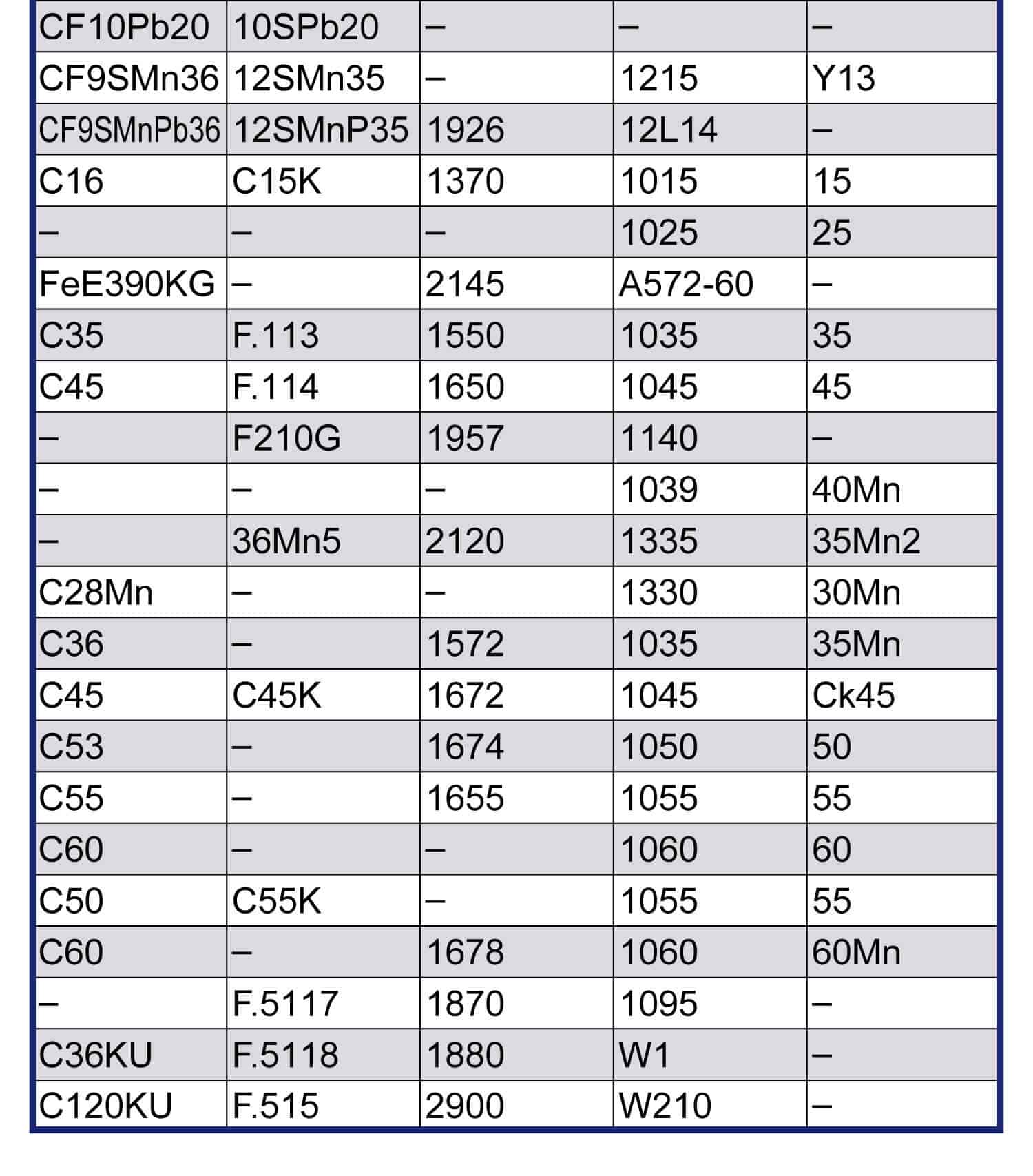

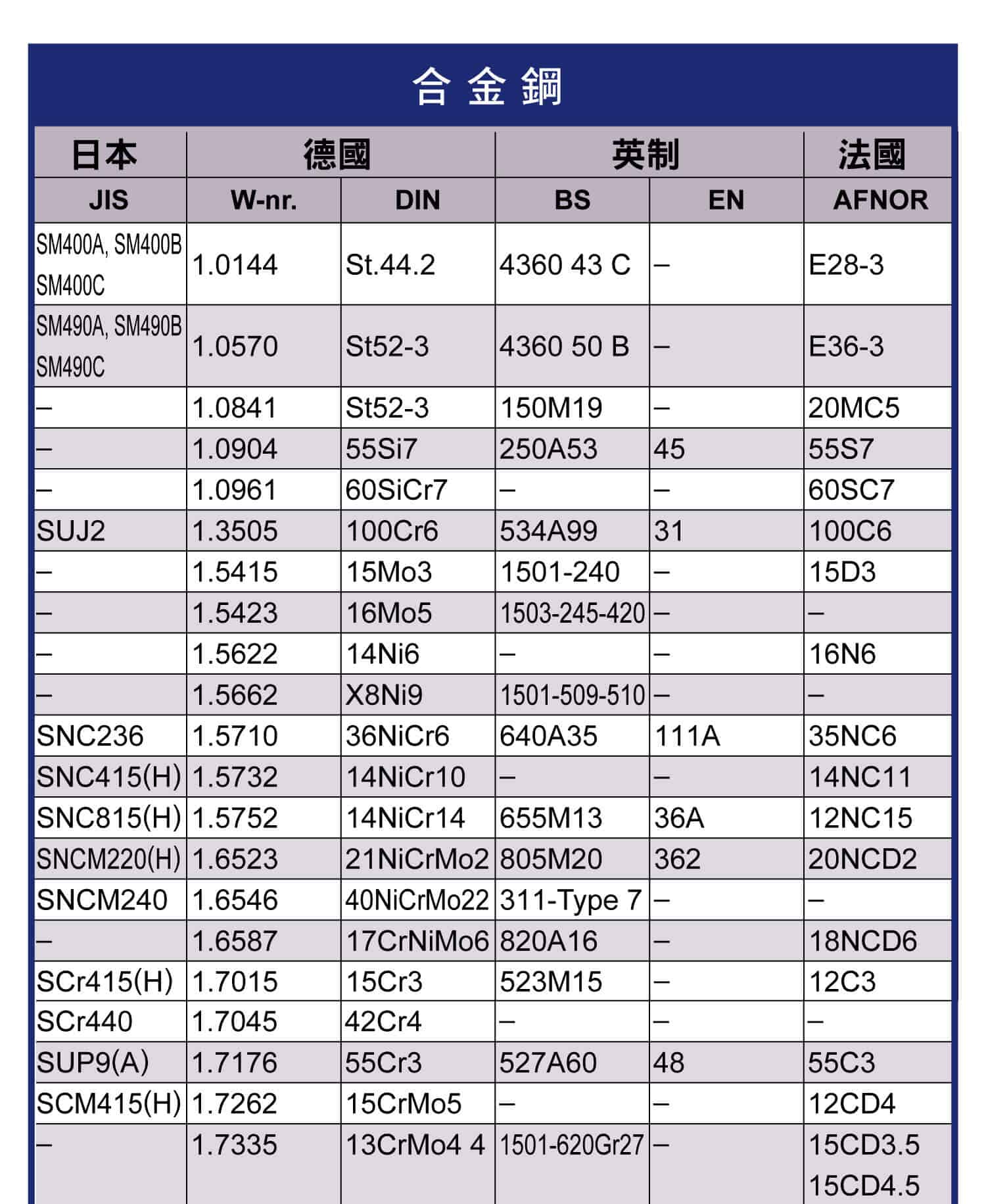

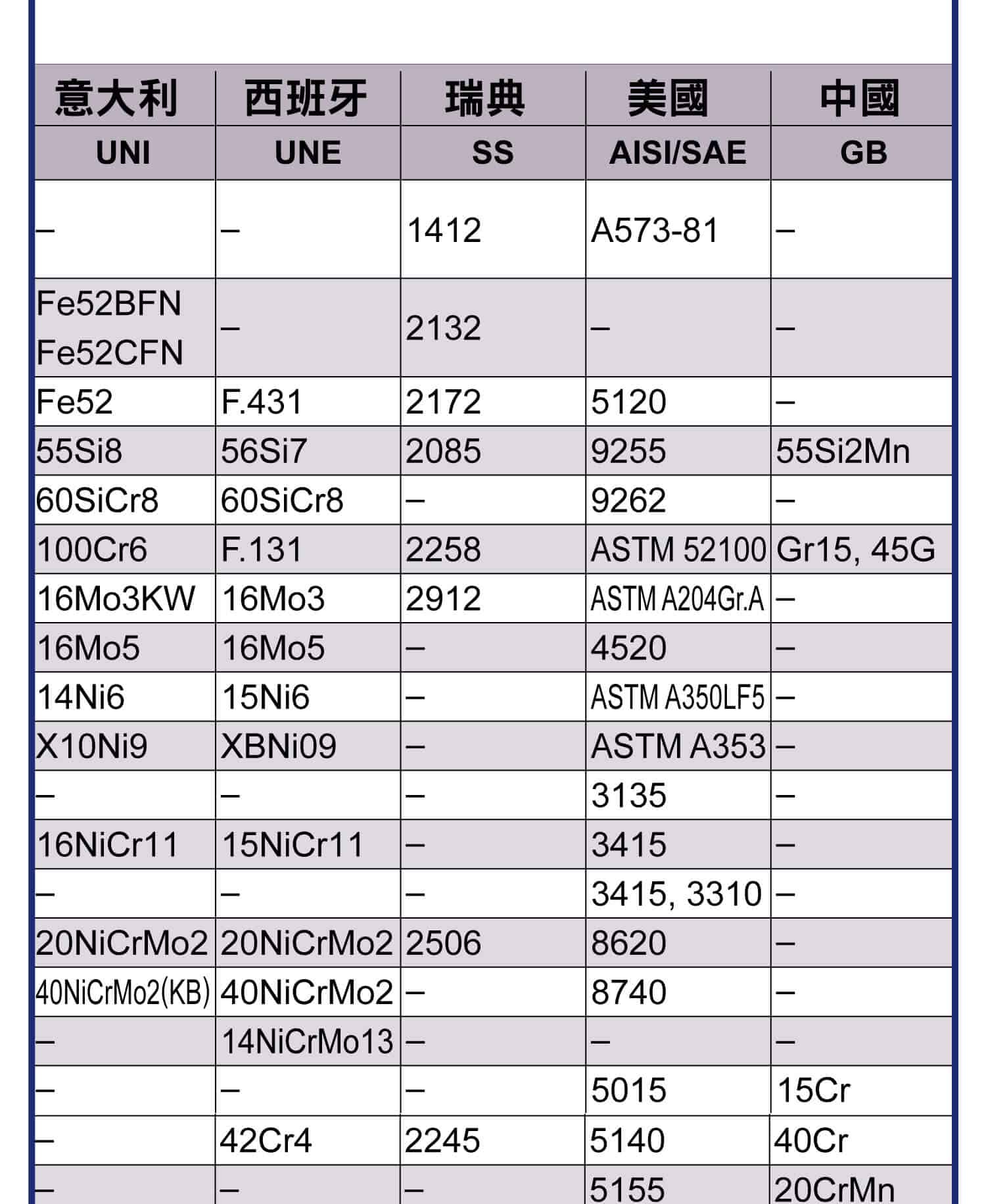

※ 上表為常用牌號之概略對照;完整多國對照請見下方原圖。正式採用前請依各國標準原文核對成分與機械性質。
常見問題 FAQ
S45C 對應哪些國外牌號?
S45C(JIS) ≈ C45(DIN) ≈ 1045(AISI),是最常用的中碳機械結構鋼。
1045 的數字代表什麼?
AISI 四位數字後兩位約為碳含量 ×100,1045 ≈ 0.45% 碳。碳越高、強度越高、加工性越差。
SCM440 對應什麼?
SCM440 ≈ 42CrMo4(DIN) ≈ 4140(AISI),為高強度鉻鉬調質鋼,是 CNC 加工最常見的高強度材料。
SKD11、SKD61、SKH51 是什麼?
SKD11 ≈ D2(冷作模具鋼)、SKD61 ≈ H13(熱作模具鋼)、SKH51 ≈ M2(高速鋼),用於刀具與模具製造。
