AYDCDDV304高速鋼 中心鑽頭 加長 DV304已售出0個CORAI 法國 DV304 是 DV301 中心鑽頭的加長版,柄部拉長讓鑽尖能伸進深腔、模穴或治具擋住的位置打定位點。它與標準型 DV301 的差別只在長度:全長 100~150mm(DV301 是 35~78mm),鑽尖規格反而較窄、只到直徑 5mm——工件不深就用 DV301,尺寸選擇多、也便宜;要在 CNC 上做深位置的定點導引,可再比較長柄的 NC 定點鑽 194(90°)與 196(120°)。材質為 HSS-EX 高速鋼,全系列白身無鍍層,鑽尖與錐面一體成形、剛性佳。規格涵蓋鑽尖直徑 1~5mm、刃長 1~5.5mm、全長 100~150mm、柄徑 4~11mm,共 14 種尺寸。什麼時候該用加長型?一般是工件高度或治具干涉,讓標準中心鑽的柄部搆不到打點位置的時候。最大到幾 mm?鑽尖直徑 5mm,再大要改用 DV301 或 D2306。適用情境:深腔與高工件的中心孔加工、治具干涉處的定位打點、模具零件引孔。
高速鋼 中心鑽頭 加長 DV304
HSS-EX Center Drill Extra Long DV304
CORAI 法國 DV304 是 DV301 中心鑽頭的加長版,柄部拉長讓鑽尖能伸進深腔、模穴或治具擋住的位置打定位點。

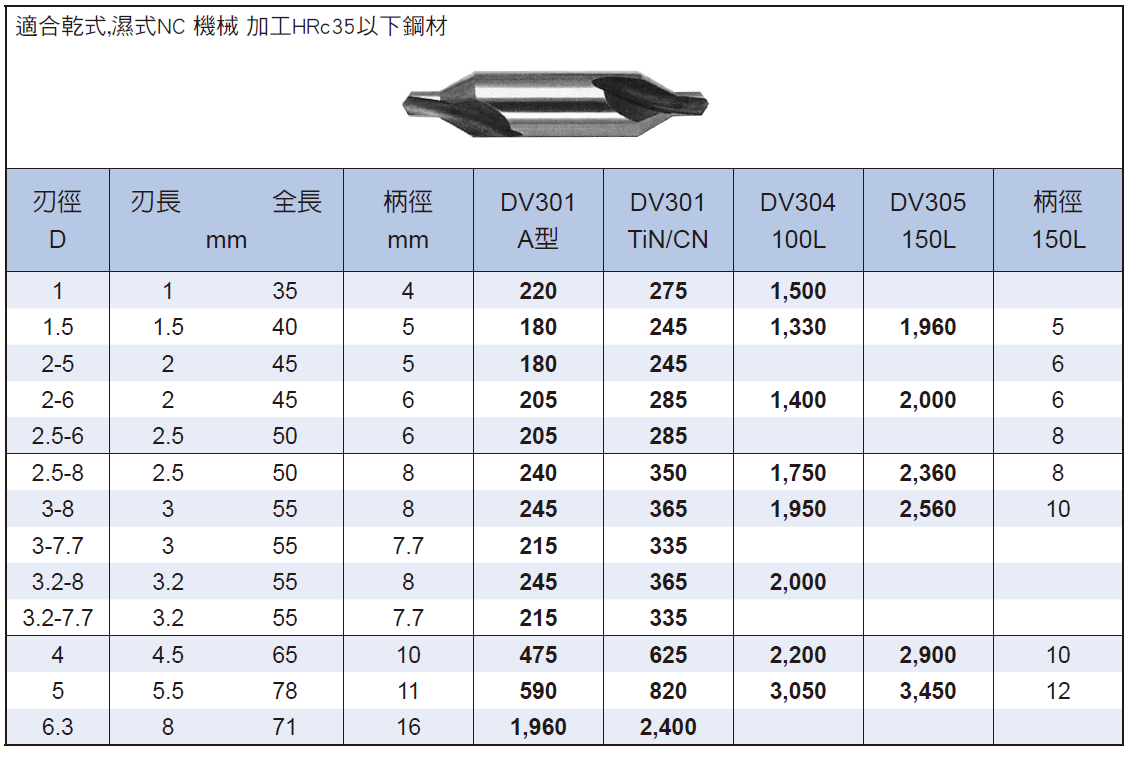

規格明細（14 種）
| 產品編號 | 直徑 | 刃長 | 全長 | 柄徑 | 刃數 |
|---|---|---|---|---|---|
| AYDCDDV304L1 | 1 | 1 | 100 | 4 | 2 |
| AYDCDDV304L1.5 | 1.5 | 2 | 100 | 5 | 2 |
| AYDCDDV305L1.5 | 1.5 | 1.5 | 150 | 5 | 2 |
| AYDCDDV304L2 | 2 | 1.5 | 100 | 5 | 2 |
| AYDCDDV305L2 | 2 | 1.5 | 100 | 5 | 2 |
| AYDCDDV304L2.5 | 2.5 | 2.5 | 100 | 6 | 2 |
| AYDCDDV305L2.5 | 2.5 | 2.5 | 100 | 6 | 2 |
| AYDCDDV304L3 | 3 | 3 | 100 | 8 | 2 |
| AYDCDDV305L3 | 3 | 3 | 150 | 8 | 2 |
| AYDCDDV304L3.2 | 3.2 | 3.2 | 100 | 8 | 2 |
| AYDCDDV304L4 | 4 | 4.5 | 65 | 10 | 2 |
| AYDCDDV305L4 | 4 | 4.5 | 65 | 10 | 2 |
| AYDCDDV304L5 | 5 | 5.5 | 78 | 12 | 2 |
| AYDCDDV305L5 | 5 | 5.5 | 78 | 12 | 2 |
規格範圍
| 直徑 | 1~5 |
|---|---|
| 刃長 | 1~5.5 |
| 全長 | 65~150mm |
| 柄徑 | 4~12mm |
| 倍徑 | 0.8~1.3D |
商品說明
CORAI 法國 DV304 是 DV301 中心鑽頭的加長版,柄部拉長讓鑽尖能伸進深腔、模穴或治具擋住的位置打定位點。它與標準型 DV301 的差別只在長度:全長 100~150mm(DV301 是 35~78mm),鑽尖規格反而較窄、只到直徑 5mm——工件不深就用 DV301,尺寸選擇多、也便宜;要在 CNC 上做深位置的定點導引,可再比較長柄的 NC 定點鑽 194(90°)與 196(120°)。材質為 HSS-EX 高速鋼,全系列白身無鍍層,鑽尖與錐面一體成形、剛性佳。規格涵蓋鑽尖直徑 1~5mm、刃長 1~5.5mm、全長 100~150mm、柄徑 4~11mm,共 14 種尺寸。什麼時候該用加長型?一般是工件高度或治具干涉,讓標準中心鑽的柄部搆不到打點位置的時候。最大到幾 mm?鑽尖直徑 5mm,再大要改用 DV301 或 D2306。適用情境:深腔與高工件的中心孔加工、治具干涉處的定位打點、模具零件引孔。
適用材料與硬度
- 鋼用
- 不鏽鋼用
- 銅鋁非鐵金屬用
最高加工硬度 HRC35
商品標籤
