ANVCD5TPL高速鋼長柄先端絲攻牙虎公制 5TPL已售出0個SOMTA 5TPL 牙虎長柄先端絲攻,全長 100~200mm、共 103 種尺寸,是本表公制長柄通孔攻牙尺寸最齊、也最長的一支,牙徑從 M3 到 M30。它與同家族的差別:對應的盲孔長柄款是螺旋型的 5TSL(110 種尺寸、全長 80~200mm);要粉末高速鋼的耐熱改 5TRSL,但那是螺旋型且全長只到 150mm;左旋的長柄款是 5TRPL;一般長度的通孔攻牙用 5BMP 或 5GP 即可,不必為長度多付錢。UNC、UNF、英制的長柄款分別是 5USLT/5UPLT、5FPLT、5WPLT。材質為 HSS-EX 高速鋼,規格分 TiN 鍍鈦與黑化兩種、最高加工硬度 HRC45,請依型錄各規格標示選用。規格涵蓋牙徑 M3~M30、牙距 0.5~3.5mm、刃長 11~48mm、全長 100~200mm、柄徑 4~23mm。最長到幾 mm?全長 200mm。長柄攻牙的關鍵是什麼?同軸度與夾持剛性——柄愈長偏擺放大愈明顯,建議搭配攻牙夾頭並降低轉速。適用材料為碳鋼與合金鋼、不鏽鋼。適用情境:深穴模具通孔攻牙、大型工件的貫穿螺孔、治具干涉位置的螺紋加工。

關注

商品分類

切削刀具螺絲攻先端絲攻 (通孔)

高速鋼長柄先端絲攻牙虎公制 5TPL

標籤

長柄

高速鋼長柄先端絲攻牙虎公制 5TPL

Long Shank Spiral Point Tap Metric 5TPL

SOMTA 5TPL 牙虎長柄先端絲攻,全長 100~200mm、共 103 種尺寸,是本表公制長柄通孔攻牙尺寸最齊、也最長的一支,牙徑從 M3 到 M30。

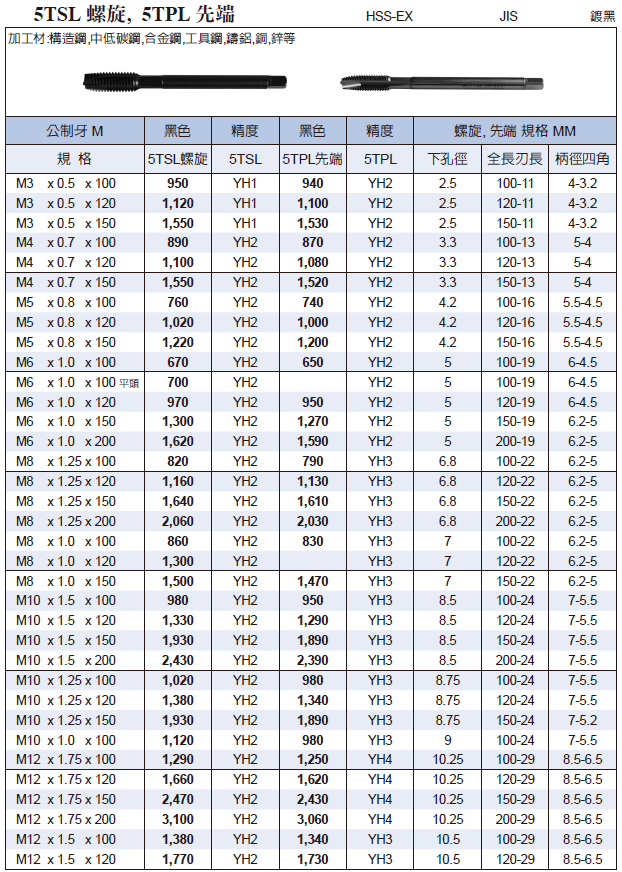

規格明細（103 種）

直徑

展開此段詳細規格（6 種規格）

產品編號	規範	直徑	牙距	刃長	全長	柄徑	四角對邊	牙精度
ANVCD5TPLT_M3-0.5-100	公制 M	3	0.5	11	100	4	3.2	YH2
ANVCD5TPLT_M3-0.5-120	公制 M	3	0.5	11	120	4	3.2	YH2
ANVCD5TPLT_M3-0.5-150	公制 M	3	0.5	11	150	4	3.2	YH2
ANVCD5TPLB_M3-0.5-100	公制 M	3	0.5	11	100	4	3.2	YH2
ANVCD5TPLB_M3-0.5-120	公制 M	3	0.5	11	120	4	3.2	YH2
ANVCD5TPLB_M3-0.5-150	公制 M	3	0.5	11	150	4	3.2	YH2

4~5

展開此段詳細規格（12 種規格）

產品編號	規範	直徑	牙距	刃長	全長	柄徑	四角對邊	牙精度
ANVCD5TPLT_M4-0.7-100	公制 M	4	0.7	13	100	5	4	YH2
ANVCD5TPLT_M4-0.7-120	公制 M	4	0.7	13	120	5	4	YH2
ANVCD5TPLT_M4-0.7-150	公制 M	4	0.7	13	150	5	4	YH2
ANVCD5TPLB_M4-0.7-100	公制 M	4	0.7	13	100	5	4	YH2
ANVCD5TPLB_M4-0.7-120	公制 M	4	0.7	13	120	5	4	YH2
ANVCD5TPLB_M4-0.7-150	公制 M	4	0.7	13	150	5	4	YH2
ANVCD5TPLT_M5-0.8-100	公制 M	5	0.8	16	100	5.5	4.5	YH2
ANVCD5TPLT_M5-0.8-120	公制 M	5	0.8	16	120	5.5	4.5	YH2
ANVCD5TPLT_M5-0.8-150	公制 M	5	0.8	16	150	5.5	4.5	YH2
ANVCD5TPLB_M5-0.8-100	公制 M	5	0.8	16	100	5.5	4.5	YH2
ANVCD5TPLB_M5-0.8-120	公制 M	5	0.8	16	120	5.5	4.5	YH2
ANVCD5TPLB_M5-0.8-150	公制 M	5	0.8	16	150	5.5	4.5	YH2

展開此段詳細規格（6 種規格）

產品編號	規範	直徑	牙距	刃長	全長	柄徑	四角對邊	牙精度
ANVCD5TPLT_M6-1-100	公制 M	6	1	19	100	6	4.5	YH2
ANVCD5TPLT_M6-1-120	公制 M	6	1	19	120	6	4.5	YH2
ANVCD5TPLT_M6-1-150	公制 M	6	1	19	150	6.2	5	YH2
ANVCD5TPLB_M6-1-100	公制 M	6	1	19	100	6	4.5	YH2
ANVCD5TPLB_M6-1-120	公制 M	6	1	19	120	6	4.5	YH2
ANVCD5TPLB_M6-1-150	公制 M	6	1	19	150	6.2	5	YH2

展開此段詳細規格（10 種規格）

產品編號	規範	直徑	牙距	刃長	全長	柄徑	四角對邊	牙精度
ANVCD5TPLT_M8-1.25-100	公制 M	8	1.25	22	100	6.2	5	YH3
ANVCD5TPLT_M8-1.25-120	公制 M	8	1.25	22	120	6.2	5	YH3
ANVCD5TPLT_M8-1.25-150	公制 M	8	1.25	22	150	6.2	5	YH3
ANVCD5TPLT_M8-1.25-200	公制 M	8	1.25	22	200	6.2	5.5	YH3
ANVCD5TPLB_M8-1.25-100	公制 M	8	1.25	22	100	6.2	5	YH3
ANVCD5TPLB_M8-1.25-120	公制 M	8	1.25	22	120	6.2	5	YH3
ANVCD5TPLB_M8-1.25-150	公制 M	8	1.25	22	150	6.2	5	YH3
ANVCD5TPLB_M8-1.25-200	公制 M	8	1.25	22	200	6.2	5	YH3
ANVCD5TPLB_M8-1-100	公制 M	8	1	22	100	6.2	5	YH3
ANVCD5TPLB_M8-1-150	公制 M	8	1	22	150	6.2	5	YH3

展開此段詳細規格（14 種規格）

產品編號	規範	直徑	牙距	刃長	全長	柄徑	四角對邊	牙精度
ANVCD5TPLT_M10-1.5-100	公制 M	10	1.5	24	100	7	5.5	YH3
ANVCD5TPLT_M10-1.5-120	公制 M	10	1.5	24	120	7	5.5	YH3
ANVCD5TPLT_M10-1.5-150	公制 M	10	1.5	24	150	7	5.5	YH3
ANVCD5TPLT_M10-1.5-200	公制 M	10	1.5	24	200	7	5.5	YH3
ANVCD5TPLT_M10-1.25-100	公制 M	10	1.25	24	100	7	5.5	YH3
ANVCD5TPLT_M10-1.25-120	公制 M	10	1.25	24	120	7	5.2	YH3
ANVCD5TPLT_M10-1.25-150	公制 M	10	1.25	24	150	7	5.2	YH3
ANVCD5TPLT_M10-1.25-200	公制 M	10	1.25	24	200	7	5.2	YH3
ANVCD5TPLB_M10-1.5-100	公制 M	10	1.5	24	100	7	5.5	YH3
ANVCD5TPLB_M10-1.5-120	公制 M	10	1.5	24	120	7	5.5	YH3
ANVCD5TPLB_M10-1.5-150	公制 M	10	1.5	24	150	7	5.5	YH3
ANVCD5TPLB_M10-1.5-200	公制 M	10	1.5	24	200	7	5.5	YH3
ANVCD5TPLB_M10-1.25-100	公制 M	10	1.25	24	100	7	5.5	YH3
ANVCD5TPLB_M10-1-100	公制 M	10	1	24	100	7	5.5	YH3

展開此段詳細規格（20 種規格）

產品編號	規範	直徑	牙距	刃長	全長	柄徑	四角對邊	牙精度
ANVCD5TPLT_M12-1.75-100	公制 M	12	1.75	29	100	8.5	6.5	YH4
ANVCD5TPLT_M12-1.75-120	公制 M	12	1.75	29	120	8.5	6.5	YH4
ANVCD5TPLT_M12-1.75-150	公制 M	12	1.75	29	150	8.5	6.5	YH4
ANVCD5TPLT_M12-1.75-200	公制 M	12	1.75	29	200	8.5	6.5	YH4
ANVCD5TPLT_M12-1.5-100	公制 M	12	1.5	29	100	8.5	6.5	YH3
ANVCD5TPLT_M12-1.5-120	公制 M	12	1.5	29	120	8.5	6.5	YH3
ANVCD5TPLT_M12-1.5-150	公制 M	12	1.5	29	150	8.5	6.5	YH3
ANVCD5TPLT_M12-1.25-100	公制 M	12	1.25	29	100	8.5	6.5	YH3
ANVCD5TPLT_M12-1.25-120	公制 M	12	1.25	29	120	8.5	6.5	YH3
ANVCD5TPLT_M12-1.25-150	公制 M	12	1.25	29	150	8.5	6.5	YH3
ANVCD5TPLB_M12-1.75-100	公制 M	12	1.75	29	100	8.5	6.5	YH4
ANVCD5TPLB_M12-1.75-120	公制 M	12	1.75	29	120	8.5	6.5	YH4
ANVCD5TPLB_M12-1.75-150	公制 M	12	1.75	29	150	8.5	6.5	YH4
ANVCD5TPLB_M12-1.75-200	公制 M	12	1.75	29	200	8.5	6.5	YH4
ANVCD5TPLB_M12-1.5-100	公制 M	12	1.5	29	100	8.5	6.5	YH3
ANVCD5TPLB_M12-1.5-120	公制 M	12	1.5	29	120	8.5	6.5	YH3
ANVCD5TPLB_M12-1.5-150	公制 M	12	1.5	29	150	8.5	6.5	YH3
ANVCD5TPLB_M12-1.25-100	公制 M	12	1.25	29	100	8.5	6.5	YH3
ANVCD5TPLB_M12-1.25-120	公制 M	12	1.25	29	120	8.5	6.5	YH3
ANVCD5TPLB_M12-1.25-150	公制 M	12	1.25	29	150	8.5	6.5	YH3

展開此段詳細規格（10 種規格）

產品編號	規範	直徑	牙距	刃長	全長	柄徑	四角對邊	牙精度
ANVCD5TPLT_M14-2-120	公制 M	14	2	30	120	10.5	8	YH4
ANVCD5TPLT_M14-2-150	公制 M	14	2	30	150	10.5	8	YH4
ANVCD5TPLT_M14-2-200	公制 M	14	2	30	200	10.5	8	YH4
ANVCD5TPLT_M14-1.5-120	公制 M	14	1.5	30	120	10.5	8	YH3
ANVCD5TPLT_M14-1.5-150	公制 M	14	1.5	30	150	10.5	8	YH3
ANVCD5TPLB_M14-2-100	公制 M	14	2	30	100	10.5	8	YH4
ANVCD5TPLB_M14-2-120	公制 M	14	2	30	120	10.5	8	YH4
ANVCD5TPLB_M14-2-150	公制 M	14	2	30	150	10.5	8	YH4
ANVCD5TPLB_M14-1.5-120	公制 M	14	1.5	30	120	10.5	8	YH3
ANVCD5TPLB_M14-1.5-150	公制 M	14	1.5	30	150	10.5	8	YH3

展開此段詳細規格（9 種規格）

產品編號	規範	直徑	牙距	刃長	全長	柄徑	四角對邊	牙精度
ANVCD5TPLT_M16-2-120	公制 M	16	2	32	120	12.5	10	YH4
ANVCD5TPLT_M16-2-150	公制 M	16	2	32	150	12.5	10	YH4
ANVCD5TPLT_M16-2-200	公制 M	16	2	32	200	12.5	10	YH4
ANVCD5TPLT_M16-1.5-120	公制 M	16	1.5	32	120	12.5	10	YH3
ANVCD5TPLT_M16-1.5-150	公制 M	16	1.5	32	150	12.5	10	YH3
ANVCD5TPLT_M16-1.5-200	公制 M	16	1.5	32	200	12.5	10	YH3
ANVCD5TPLB_M16-2-120	公制 M	16	2	32	120	12.5	10	YH4
ANVCD5TPLB_M16-2-150	公制 M	16	2	32	150	12.5	10	YH4
ANVCD5TPLB_M16-2-200	公制 M	16	2	32	200	12.5	10	YH4

展開此段詳細規格（4 種規格）

產品編號	規範	直徑	牙距	刃長	全長	柄徑	四角對邊	牙精度
ANVCD5TPLT_M18-2.5-150	公制 M	18	2.5	37	150	14	11	YH4
ANVCD5TPLT_M18-2.5-200	公制 M	18	2.5	37	200	14	11	YH4
ANVCD5TPLT_M18-1.5-150	公制 M	18	1.5	37	150	14	11	YH4
ANVCD5TPLT_M18-1.5-200	公制 M	18	1.5	37	200	14	11	YH4

展開此段詳細規格（5 種規格）

產品編號	規範	直徑	牙距	刃長	全長	柄徑	四角對邊	牙精度
ANVCD5TPLT_M20-2.5-150	公制 M	20	2.5	37	150	15	12	YH4
ANVCD5TPLT_M20-2.5-200	公制 M	20	2.5	37	200	15	12	YH4
ANVCD5TPLT_M20-1.5-150	公制 M	20	1.5	37	150	15	12	YH4
ANVCD5TPLB_M20-2.5-150	公制 M	20	2.5	37	150	15	12	YH4
ANVCD5TPLB_M20-2.5-200	公制 M	20	2.5	37	200	15	12	YH4

22~30

展開此段詳細規格（7 種規格）

產品編號	規範	直徑	牙距	刃長	全長	柄徑	四角對邊	牙精度
ANVCD5TPLT_M22-2.5-150	公制 M	22	2.5	38	150	17	13	YH4
ANVCD5TPLT_M22-2.5-200	公制 M	22	2.5	38	200	17	13	YH4
ANVCD5TPLT_M22-1.5-150	公制 M	22	1.5		150
ANVCD5TPLT_M24-3-150	公制 M	24	3	45	200	19	15	YH4
ANVCD5TPLT_M24-3-200	公制 M	24	3	45	200	19	15	YH4
ANVCD5TPLB_M24-3-200	公制 M	24	3	45	200	19	15	YH4
ANVCD5TPLB_M30-3.5-200	公制 M	30	3.5	48	200	23	17	YH4

規格範圍

直徑	3~30
牙距	0.5~3.5
刃長	11~48
有效長	9~90mm
全長	100~200
柄徑	4~23

商品說明

SOMTA 5TPL 牙虎長柄先端絲攻,全長 100~200mm、共 103 種尺寸,是本表公制長柄通孔攻牙尺寸最齊、也最長的一支,牙徑從 M3 到 M30。它與同家族的差別:對應的盲孔長柄款是螺旋型的 5TSL(110 種尺寸、全長 80~200mm);要粉末高速鋼的耐熱改 5TRSL,但那是螺旋型且全長只到 150mm;左旋的長柄款是 5TRPL;一般長度的通孔攻牙用 5BMP 或 5GP 即可,不必為長度多付錢。UNC、UNF、英制的長柄款分別是 5USLT/5UPLT、5FPLT、5WPLT。材質為 HSS-EX 高速鋼,規格分 TiN 鍍鈦與黑化兩種、最高加工硬度 HRC45,請依型錄各規格標示選用。規格涵蓋牙徑 M3~M30、牙距 0.5~3.5mm、刃長 11~48mm、全長 100~200mm、柄徑 4~23mm。最長到幾 mm?全長 200mm。長柄攻牙的關鍵是什麼?同軸度與夾持剛性——柄愈長偏擺放大愈明顯,建議搭配攻牙夾頭並降低轉速。適用材料為碳鋼與合金鋼、不鏽鋼。適用情境:深穴模具通孔攻牙、大型工件的貫穿螺孔、治具干涉位置的螺紋加工。

適用材料與硬度

鋼用
不鏽鋼用

最高加工硬度 HRC45
