螺絲攻溝槽設計解析：直槽、螺旋與先端槽選擇｜CNC57
螺絲攻的溝槽設計是影響攻牙品質與加工效率的核心因素,主要功能包含排屑、導油、形成切削角與控制吃入牙數。不同溝槽形式(直槽、螺旋槽、先端槽)會直接影響切屑排出方向與加工穩定性;擠壓絲攻則以塑性變形成形,分為有油溝與無油溝設計。本文完整解析各類溝槽的結構特性與應用選擇,協助提升加工效率與刀具壽命。

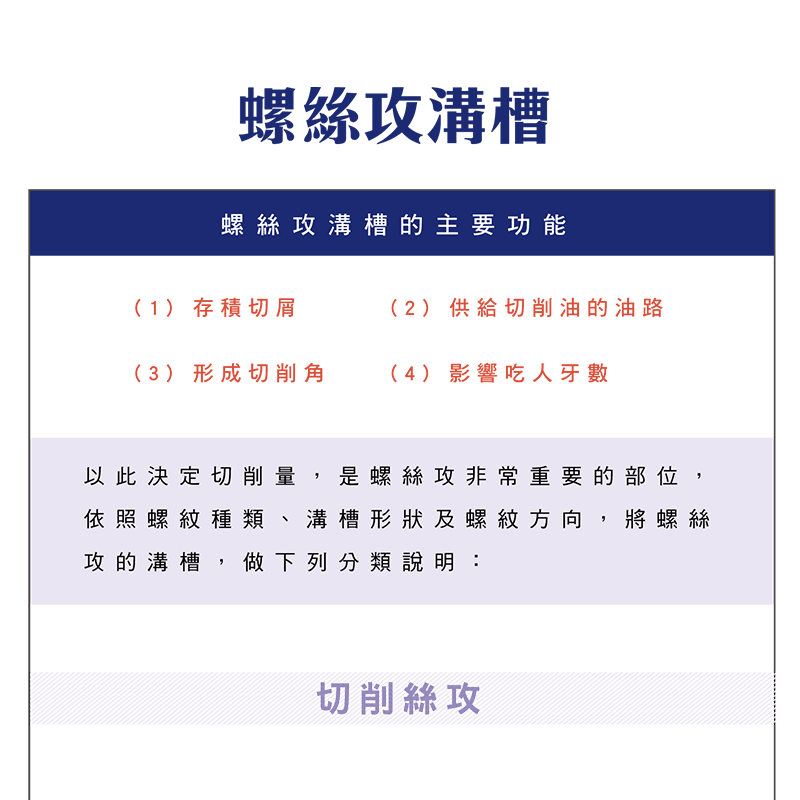

一、溝槽的四大核心功能
| 功能 | 說明 |
|---|---|
| 存積切屑 | 容納並排出切屑,避免堵塞孔內 |
| 提供切削油通道 | 導入切削油,潤滑與降溫 |
| 形成切削角 | 構成切削幾何(前角等),影響切削力 |
| 影響吃入牙數 | 分配切削負載,影響穩定性 |

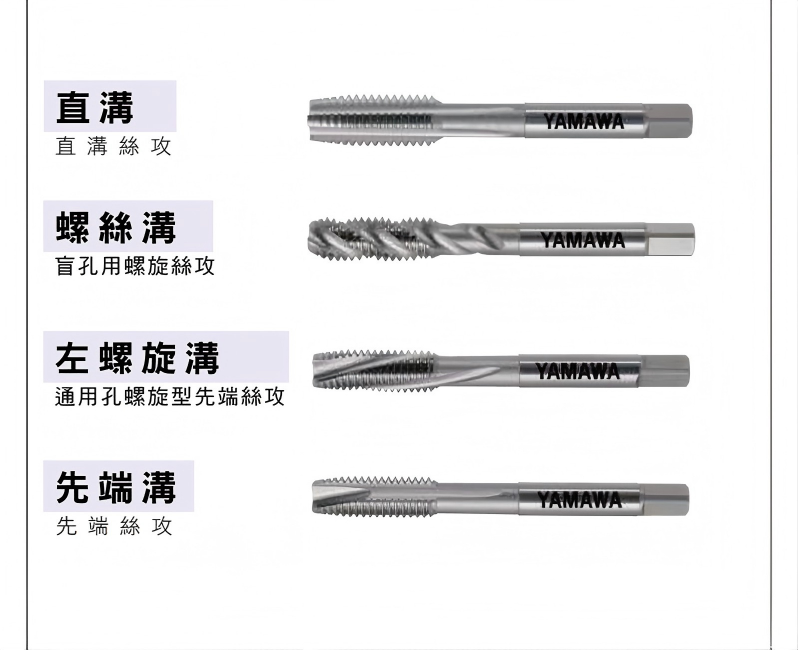

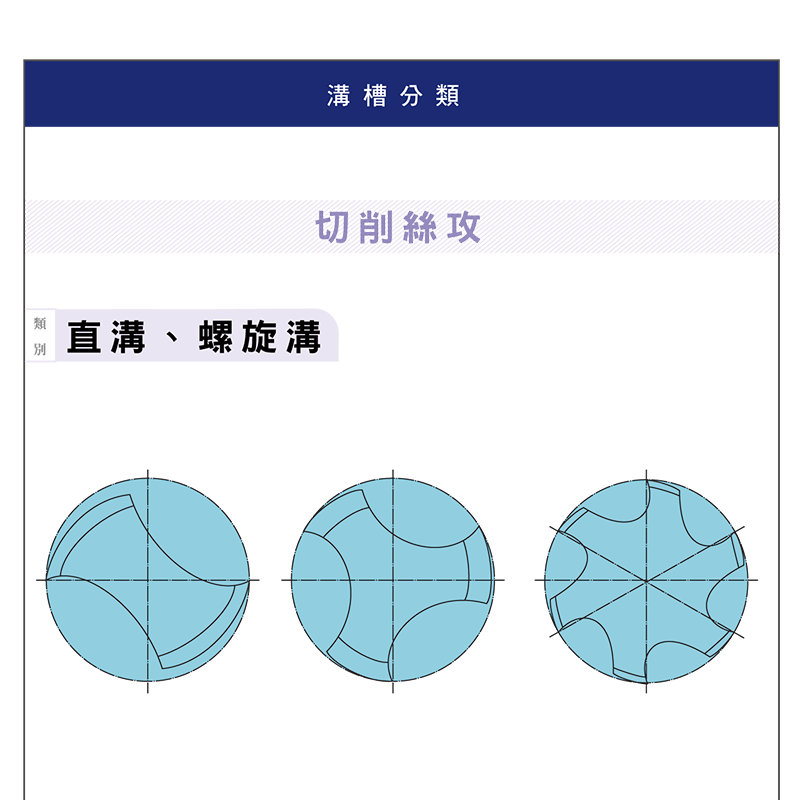

二、切削絲攻溝槽分類
| 溝槽型式 | 排屑特性 | 適用 |
|---|---|---|
| 直槽 | 溝槽直線,切屑不易集中排出 | 短孔、一般材料、手動攻牙 |
| 螺旋槽 | 切屑向上排出,排屑效率佳 | 盲孔、深孔、CNC 高速攻牙 |

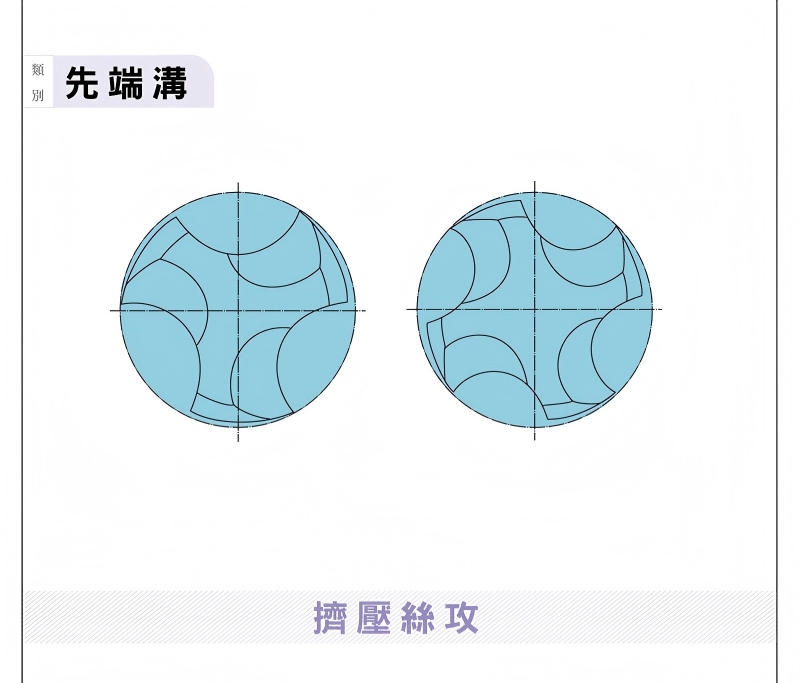

| 先端槽(螺尖) | 切屑向前推出,減少堵屑 | 通孔、高效率生產、自動化 |

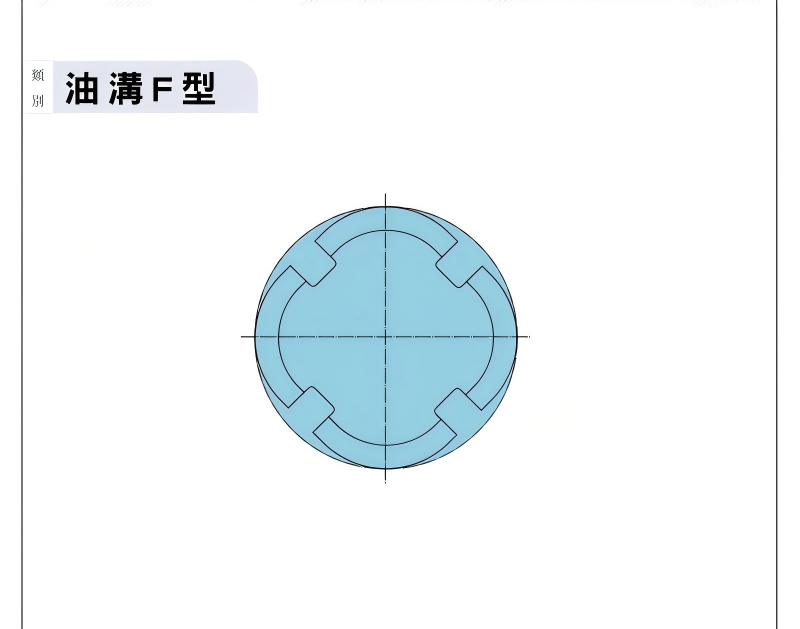

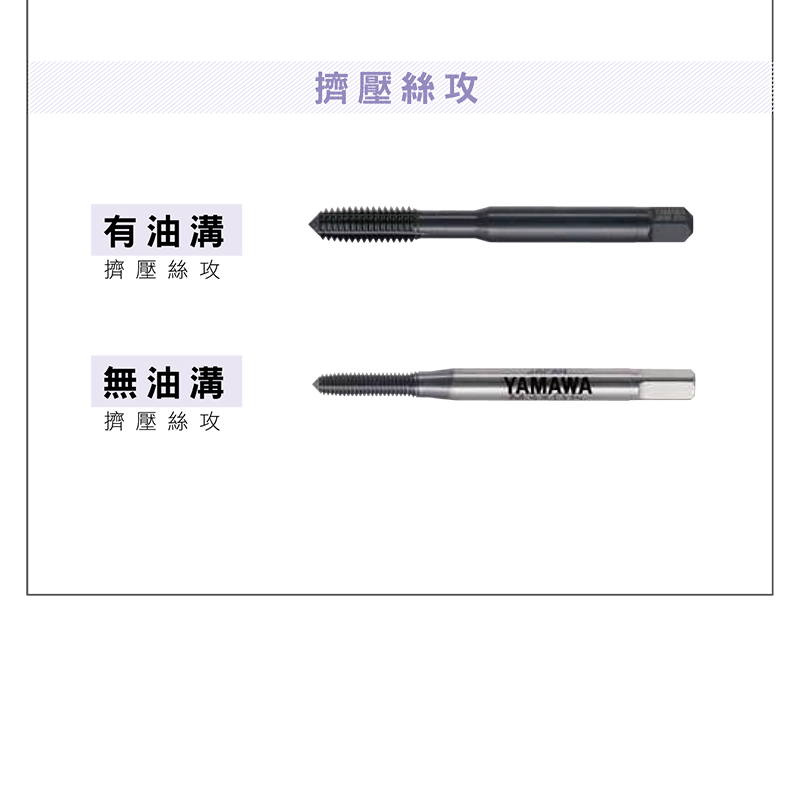

三、擠壓絲攻溝槽(有油溝/無油溝)
擠壓絲攻與切削型不同,以塑性變形形成螺紋,優點是無切屑、螺紋強度高、表面品質佳。依是否具導油溝分為:
| 型式 | 特性 |
|---|---|
| 有油溝 | 具導油槽,潤滑與散熱佳,適合較大直徑或黏性材料 |

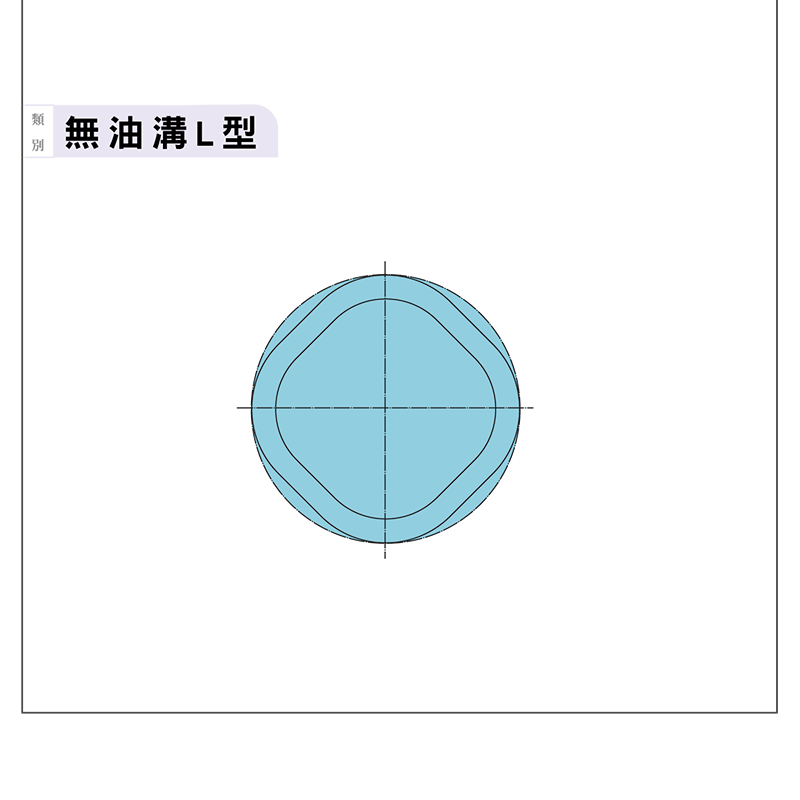

| 無油溝 | 結構更剛,適合小徑或潤滑充足時 |
四、選用重點
溝槽選擇的核心是「孔型與排屑方向」:通孔用先端槽(切屑向前)、盲孔/深孔用螺旋槽(切屑向上)、短孔或手動用直槽;延展性材料要高強度螺紋則用擠壓型。搭配正確溝槽可降低切削阻力、提升排屑與刀具壽命。
先端槽詳見〈先端絲攻是什麼〉;切削角度見〈螺絲攻切削角度解析〉;擠壓型見〈擠壓絲攻完整指南〉;工具總覽見〈螺紋工具規格表〉。
常見問題 FAQ
Q:直槽、螺旋槽、先端槽差在哪?
直槽排屑無固定方向、適合短孔手動;螺旋槽切屑向上、適合盲孔深孔;先端槽切屑向前、適合通孔高效率。核心差異在切屑排出方向與適用孔型。
Q:溝槽多深或多寬比較好?
溝槽越大排屑空間越好,但芯徑變小、剛性下降、易斷刀;越小則剛性佳但容屑差。需在排屑與剛性間平衡,依材料與孔深選擇適當溝槽型式。
Q:擠壓絲攻的有油溝和無油溝怎麼選?
有油溝導油與散熱好,適合較大直徑或黏性材料、潤滑需求高時;無油溝結構更剛,適合小徑或潤滑充足的場合。依直徑、材料與潤滑條件選擇。
Q:溝槽設計和吃入牙數有關嗎?
有關。溝槽與吃入部設計會分配每刃的切削量,吃入牙數多則負載分散、扭力較平穩但切削長度長。溝槽與吃入部要搭配,才能兼顧排屑與穩定。
