高速鋼 長柄先端絲攻 牙虎 UNC 5UPLT
Long Shank Spiral Point Tap UNC 5UPLT
SOMTA 5UPLT 牙虎長柄先端絲攻的 UNC 美制粗牙版本,全系列 TiN 鍍鈦、全長 100~150mm、最高加工硬度 HRC40。

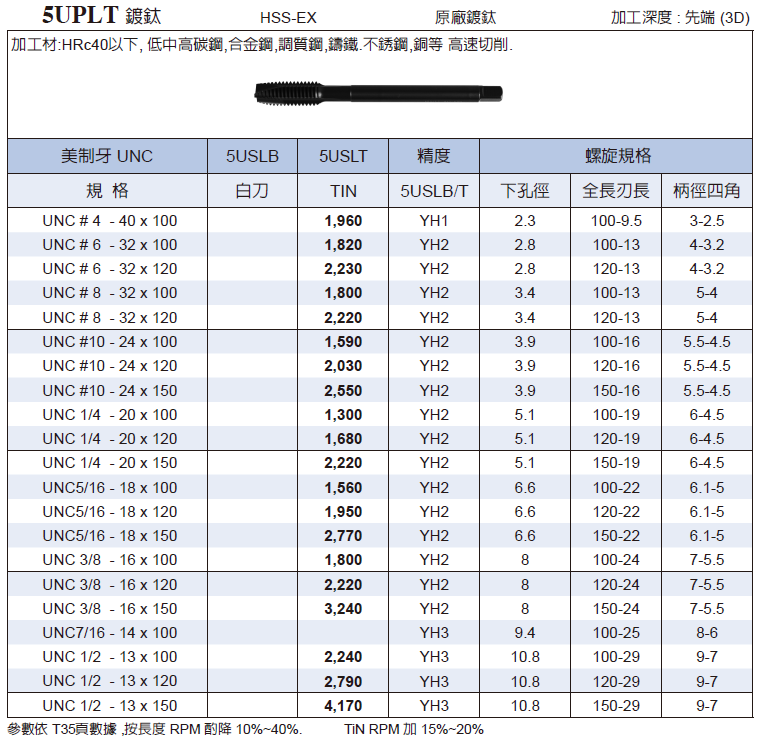

規格明細（18 種）
| 產品編號 | 規範 | 直徑 | 牙距 | 刃長 | 全長 | 柄徑 | 四角對邊 | 牙精度 |
|---|---|---|---|---|---|---|---|---|
| ANVCD5UPLT_UNC#6-32-100 | 美制 UNC | #6 | 32 | 13 | 100 | 4 | 3.2 | YH2 |
| ANVCD5UPLT_UNC#6-32-120 | 美制 UNC | #6 | 32 | 13 | 120 | 4 | 3.2 | YH2 |
| ANVCD5UPLT_UNC#8-32-100 | 美制 UNC | #8 | 32 | 13 | 100 | 5 | 4 | YH2 |
| ANVCD5UPLT_UNC#8-32-120 | 美制 UNC | #8 | 32 | 13 | 120 | 5 | 4 | YH2 |
| ANVCD5UPLT_UNC#10-24-100 | 美制 UNC | #10 | 24 | 16 | 100 | 5.5 | 4.5 | YH2 |
| ANVCD5UPLT_UNC#10-24-120 | 美制 UNC | #10 | 24 | 16 | 120 | 5.5 | 4.5 | YH2 |
| ANVCD5UPLT_UNC1/4-20-100 | 美制 UNC | 1/4 | 20 | 19 | 100 | 6 | 4.5 | YH2 |
| ANVCD5UPLT_UNC1/4-20-120 | 美制 UNC | 1/4 | 20 | 19 | 120 | 6 | 4.5 | YH2 |
| ANVCD5UPLT_UNC1/4-20-150 | 美制 UNC | 1/4 | 20 | 19 | 150 | 6 | 4.5 | YH2 |
| ANVCD5UPLT_UNC5/16-18-100 | 美制 UNC | 5/16 | 18 | 22 | 100 | 6.1 | 5 | YH2 |
| ANVCD5UPLT_UNC5/16-18-120 | 美制 UNC | 5/16 | 18 | 22 | 120 | 6.1 | 5 | YH2 |
| ANVCD5UPLT_UNC5/16-18-150 | 美制 UNC | 5/16 | 18 | 22 | 150 | 6.1 | 5 | YH2 |
| ANVCD5UPLT_UNC3/8-16-100 | 美制 UNC | 3/8 | 16 | 24 | 100 | 7 | 5.5 | YH2 |
| ANVCD5UPLT_UNC3/8-16-120 | 美制 UNC | 3/8 | 16 | 24 | 120 | 7 | 5.5 | YH2 |
| ANVCD5UPLT_UNC3/8-16-150 | 美制 UNC | 3/8 | 16 | 24 | 150 | 7 | 5.5 | YH2 |
| ANVCD5UPLT_UNC1/2-13-100 | 美制 UNC | 1/2 | 13 | 29 | 100 | 9 | 7 | YH3 |
| ANVCD5UPLT_UNC1/2-13-120 | 美制 UNC | 1/2 | 13 | 29 | 120 | 9 | 7 | YH3 |
| ANVCD5UPLT_UNC1/2-13-150 | 美制 UNC | 1/2 | 13 | 29 | 150 | 9 | 7 | YH3 |
規格範圍
| 直徑 | #6~1/2 |
|---|---|
| 牙距 | 13~32 |
| 刃長 | 13~29 |
| 全長 | 100~150 |
| 柄徑 | 4~9 |
| 倍徑 | 3 |
商品說明
SOMTA 5UPLT 牙虎長柄先端絲攻的 UNC 美制粗牙版本,全系列 TiN 鍍鈦、全長 100~150mm、最高加工硬度 HRC40。型錄的另一支 UNC 長柄款 5USLT 硬度同為 HRC40、牙號涵蓋更細(到每吋 40 牙、柄徑從 3mm 起);5UPLT 則涵蓋每吋 13~32 牙、柄徑 4~9mm——兩者的分工是通孔與盲孔,不是軟硬材。其他牙制的長柄款:公制用 5TPL(103 種尺寸)、UNF 用 5FPLT、英制用 5WPLT;盲孔的長柄款請看螺旋型的 5TSL;一般長度的 UNC 通孔攻牙用 5BUP 或 5UP 即可。材質為 HSS-EX 高速鋼。規格涵蓋每吋 13~32 牙、刃長 13~29mm、全長 100~150mm、柄徑 4~9mm,共 18 種尺寸。能攻多硬?最高加工硬度 HRC40,與 UNC 長柄螺旋款 5USLT 相同。長柄攻硬材要注意什麼?柄長剛性下降、硬材切削力又大,務必降低轉速並使用攻牙夾頭補償。適用材料為碳鋼與合金鋼、不鏽鋼、鑄鐵。適用情境:深穴內較硬鋼件的 UNC 攻牙、模具零件深位置螺紋、美規深孔修牙。同家族還有 5USLT,同為 UNC 長柄、HSS-EX 鍍鈦,型錄兩者加工材標示相同(HRc40 以下碳鋼、合金鋼、調質鋼、鑄鐵、不鏽鋼),差別在刃型:5UPLT 先端把屑往前推、用在通孔,5USLT 螺旋把屑往後帶、用在盲孔,而且 5USLT 多了 #4-40 等較細的牙號;其他牙制的長柄先端款是公制 5TPL、UNF 5FPLT、英制 5WPLT。
適用材料與硬度
- 鋼用
- 不鏽鋼用
- 鑄鐵用
最高加工硬度 HRC40
