高速鋼 長柄先端絲攻 牙虎 UNF 5FPLT
Long Shank Spiral Point Tap UNF 5FPLT
SOMTA 5FPLT 牙虎長柄先端絲攻的 UNF 美制細牙版本,全系列 TiN 鍍鈦、全長 100~150mm,為深穴與治具干涉處的美規細牙通孔而設。

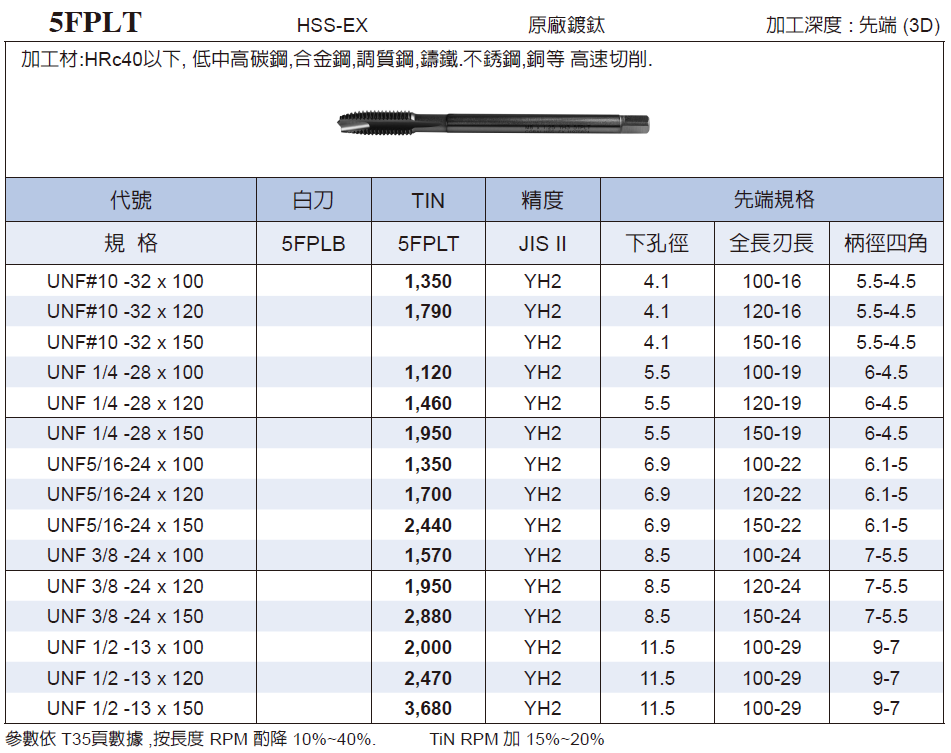

規格明細（15 種）
| 產品編號 | 規範 | 直徑 | 牙距 | 刃長 | 全長 | 柄徑 | 四角對邊 | 牙精度 |
|---|---|---|---|---|---|---|---|---|
| ANVCD5FPLT_UNF#10-32-100 | 美制 UNF | #10 | 32 | 16 | 100 | 5.5 | 4.5 | YH2 |
| ANVCD5FPLT_UNF#10-32-120 | 美制 UNF | #10 | 32 | 16 | 120 | 5.5 | 4.5 | YH2 |
| ANVCD5FPLT_UNF#10-32-150 | 美制 UNF | #10 | 32 | 16 | 150 | 5.5 | 4.5 | YH2 |
| ANVCD5FPLT_UNF1/4-28-100 | 美制 UNF | 1/4 | 28 | 19 | 100 | 6 | 4.5 | YH2 |
| ANVCD5FPLT_UNF1/4-28-120 | 美制 UNF | 1/4 | 28 | 19 | 120 | 6 | 4.5 | YH2 |
| ANVCD5FPLT_UNF1/4-28-150 | 美制 UNF | 1/4 | 28 | 19 | 150 | 6 | 4.5 | YH2 |
| ANVCD5FPLT_UNF5/16-24-100 | 美制 UNF | 5/16 | 24 | 22 | 100 | 6.1 | 5 | YH2 |
| ANVCD5FPLT_UNF5/16-24-120 | 美制 UNF | 5/16 | 24 | 22 | 120 | 6.1 | 5 | YH2 |
| ANVCD5FPLT_UNF5/16-24-150 | 美制 UNF | 5/16 | 24 | 22 | 150 | 6.1 | 5 | YH2 |
| ANVCD5FPLT_UNF3/8-24-100 | 美制 UNF | 3/8 | 24 | 24 | 100 | 7 | 5.5 | YH2 |
| ANVCD5FPLT_UNF3/8-24-120 | 美制 UNF | 3/8 | 24 | 24 | 120 | 7 | 5.5 | YH2 |
| ANVCD5FPLT_UNF3/8-24-150 | 美制 UNF | 3/8 | 24 | 24 | 150 | 7 | 5.5 | YH2 |
| ANVCD5FPLT_UNF1/2-13-100 | 美制 UNF | 1/2 | 13 | 29 | 100 | 9 | 7 | YH2 |
| ANVCD5FPLT_UNF1/2-13-120 | 美制 UNF | 1/2 | 13 | 29 | 100 | 9 | 7 | YH2 |
| ANVCD5FPLT_UNF1/2-13-150 | 美制 UNF | 1/2 | 13 | 29 | 100 | 9 | 7 | YH2 |
規格範圍
| 直徑 | #10~1/2 |
|---|---|
| 牙距 | 13~32 |
| 刃長 | 16~29 |
| 全長 | 100~150 |
| 柄徑 | 5.5~9 |
| 倍徑 | 3 |
商品說明
SOMTA 5FPLT 牙虎長柄先端絲攻的 UNF 美制細牙版本,全系列 TiN 鍍鈦、全長 100~150mm,為深穴與治具干涉處的美規細牙通孔而設。它與同家族的差別只在牙制:公制長柄用 5TPL(103 種尺寸、全長到 200mm)、UNC 長柄用 5USLT 或 5UPLT、英制長柄用 5WPLT;對應的盲孔長柄細牙款是螺旋型的 5FSLT;一般長度的 UNF 通孔攻牙用 5BPF 或 5FP 就好,不必用長柄款。材質為 HSS-EX 高速鋼、最高加工硬度 HRC40。規格涵蓋每吋 13~32 牙、刃長 16~29mm、全長 100~150mm、柄徑 5.5~9mm,共 15 種尺寸。長柄配細牙風險在哪?細牙扭矩高、柄長又放大偏擺,兩個不利因素疊加,轉速務必放慢。最長到幾 mm?全長 150mm,要更長請改公制的 5TPL(到 200mm)。適用材料為碳鋼與合金鋼、不鏽鋼。適用情境:深穴內的 UNF 通孔攻牙、美規精密模具螺紋、治具干涉處的細牙加工。
適用材料與硬度
- 鋼用
- 不鏽鋼用
最高加工硬度 HRC40
