粉末泛用螺旋絲攻 UNC 5US
PM General Purpose Spiral Flute Tap UNC 5US
CORAI 法國 5US 是粉末泛用螺旋絲攻的 UNC 美制粗牙版本。

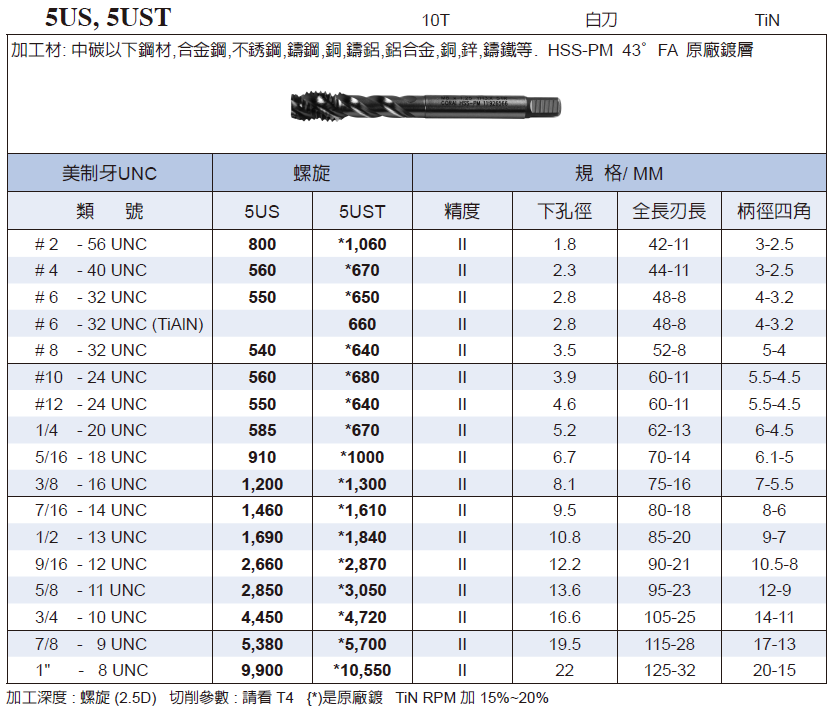

規格明細（30 種）
| 產品編號 | 規範 | 直徑 | 牙距 | 刃長 | 全長 | 柄徑 | 四角對邊 | 牙精度 | 螺旋角 |
|---|---|---|---|---|---|---|---|---|---|
| ANXCD5US_UNC#2-56 | 美制 UNC | #2 | 56 | 11 | 42 | 3 | 2.5 | II | 43 |
| ANXCD5UST_UNC#2-56 | 美制 UNC | #2 | 56 | 11 | 42 | 3 | 2.5 | II | 43 |
| ANXCD5US_UNC#4-40 | 美制 UNC | #4 | 40 | 11 | 44 | 3 | 2.5 | II | 43 |
| ANXCD5UST_UNC#4-40 | 美制 UNC | #4 | 40 | 11 | 44 | 3 | 2.5 | II | 43 |
| ANXCD5US_UNC#6-32 | 美制 UNC | #6 | 32 | 8 | 48 | 4 | 3.2 | II | 43 |
| ANXCD5UST_UNC#6-32 | 美制 UNC | #6 | 32 | 8 | 48 | 4 | 3.2 | II | 43 |
| ANXCD5US_UNC#8-32 | 美制 UNC | #8 | 32 | 8 | 52 | 5 | 4 | II | 43 |
| ANXCD5UST_UNC#8-32 | 美制 UNC | #8 | 32 | 8 | 52 | 5 | 4 | II | 43 |
| ANXCD5US_UNC#10-24 | 美制 UNC | #10 | 24 | 11 | 60 | 5.5 | 4.5 | II | 43 |
| ANXCD5UST_UNC#10-24 | 美制 UNC | #10 | 24 | 11 | 60 | 5.5 | 4.5 | II | 43 |
| ANXCD5US_UNC#12-24 | 美制 UNC | #12 | 24 | 11 | 60 | 5.5 | 4.5 | II | 43 |
| ANXCD5UST_UNC#12-24 | 美制 UNC | #12 | 24 | 11 | 60 | 5.5 | 4.5 | II | 43 |
| ANXCD5US_UNC1/4-20 | 美制 UNC | 1/4 | 20 | 13 | 62 | 6 | 4.5 | II | 43 |
| ANXCD5UST_UNC1/4-20 | 美制 UNC | 1/4 | 20 | 13 | 62 | 6 | 4.5 | II | 43 |
| ANXCD5US_UNC5/16-18 | 美制 UNC | 5/16 | 18 | 14 | 70 | 6.1 | 5 | II | 43 |
| ANXCD5UST_UNC5/16-18 | 美制 UNC | 5/16 | 18 | 14 | 70 | 6.1 | 5 | II | 43 |
| ANXCD5US_UNC3/8-16 | 美制 UNC | 3/8 | 16 | 16 | 75 | 7 | 5.5 | II | 43 |
| ANXCD5UST_UNC3/8-16 | 美制 UNC | 3/8 | 16 | 16 | 75 | 7 | 5.5 | II | 43 |
| ANXCD5US_UNC7/16-14 | 美制 UNC | 7/16 | 14 | 18 | 80 | 8 | 6 | II | 43 |
| ANXCD5UST_UNC7/16-14 | 美制 UNC | 7/16 | 14 | 18 | 80 | 8 | 6 | II | 43 |
| ANXCD5US_UNC1/2-13 | 美制 UNC | 1/2 | 13 | 20 | 85 | 9 | 7 | II | 43 |
| ANXCD5UST_UNC1/2-13 | 美制 UNC | 1/2 | 13 | 20 | 85 | 9 | 7 | II | 43 |
| ANXCD5US_UNC9/16-12 | 美制 UNC | 9/16 | 12 | 21 | 90 | 10.5 | 8 | II | 43 |
| ANXCD5UST_UNC9/16-12 | 美制 UNC | 9/16 | 12 | 21 | 90 | 10.5 | 8 | II | 43 |
| ANXCD5US_UNC5/8-11 | 美制 UNC | 5/8 | 11 | 23 | 95 | 12 | 9 | II | 43 |
| ANXCD5UST_UNC5/8-11 | 美制 UNC | 5/8 | 11 | 23 | 95 | 12 | 9 | II | 43 |
| ANXCD5US_UNC3/4-10 | 美制 UNC | 3/4 | 10 | 25 | 105 | 14 | 11 | II | 43 |
| ANXCD5UST_UNC3/4-10 | 美制 UNC | 3/4 | 10 | 25 | 105 | 14 | 11 | II | 43 |
| ANXCD5US_UNC7/8-9 | 美制 UNC | 7/8 | 9 | 28 | 115 | 17 | 13 | II | 43 |
| ANXCD5UST_UNC7/8-9 | 美制 UNC | 7/8 | 9 | 28 | 115 | 17 | 13 | II | 43 |
規格範圍
| 直徑 | #2~7/8 |
|---|---|
| 牙距 | 9~56 |
| 刃長 | 8~28 |
| 全長 | 42~115 |
| 柄徑 | 3~17 |
| 倍徑 | 2.5 |
商品說明
CORAI 法國 5US 是粉末泛用螺旋絲攻的 UNC 美制粗牙版本。UNC 牙型角 60°、牙距較粗,是美規機械與進口設備最常見的螺紋,同尺寸還有牙距較細的 UNF,規格標示看 #4-40 或 1/4-20 這種「尺寸-每吋牙數」寫法就能分辨。它與同家族的差別只在牙制:美制細牙改 5FS、公制改 5TR、英制 W 牙改 5WS;通孔請改先端型的 5UP。若要攻不鏽鋼,牙虎系列的 5SUS 是專門款;要吃硬材則改 5USH(HRC40)。材質為 HSS-PM 粉末高速鋼、螺旋槽 43° 排屑向後,專攻盲孔;部分規格帶 TiN 鍍鈦,其餘為白身,請依型錄各規格標示選用。規格涵蓋 #2-56~1-1/8,每吋 9~56 牙、刃長 8~28mm、全長 42~115mm、柄徑 3~17mm,共 30 種尺寸。UNC 和 UNF 怎麼選?一般結構與較軟材料用 UNC(粗牙)不易滑牙,薄件與需要細調整用 UNF。盲孔通孔都能用嗎?這支專攻盲孔,通孔請改 5UP。適用材料為碳鋼與合金鋼、不鏽鋼、銅鋁等非鐵金屬,最高加工硬度 HRC35。適用情境:美規設備維修攻牙、進口機械螺紋加工、UNC 盲孔攻牙。
適用材料與硬度
- 鋼用
- 不鏽鋼用
- 銅鋁非鐵金屬用
最高加工硬度 HRC35
