ANVCD5UP粉末泛用先端絲攻 UNC 5UP已售出0個CORAI 法國 5UP 是粉末泛用先端絲攻的 UNC 美制粗牙版本,先端刃口排屑向前,專攻通孔。UNC 是美規最常見的粗牙,標示寫成 #10-24 或 1/4-20 這種「尺寸-每吋牙數」格式。它與同家族的差別只在牙制:公制用 5TM、UNF 用 5FP、英制 W 牙用 5WP;盲孔請改螺旋型的 5US;不鏽鋼專用改 5SUP;短牙淺孔改 5AUP;預算優先改牙虎的 5BUP 或黑化的 5GUP。材質為 HSS-PM 粉末高速鋼、螺旋角 43°,部分規格帶 TiN 鍍鈦,其餘為白身,請依型錄各規格標示選用。規格涵蓋每吋 10~56 牙、刃長 8~25mm、全長 42~105mm、柄徑 3~14mm,共 26 種尺寸。UNC 和 UNF 怎麼選?一般結構、軟材、常拆裝選 UNC 粗牙;薄件、需精密調整選 UNF 細牙。能攻多硬?最高加工硬度 HRC35。適用材料為碳鋼與合金鋼、不鏽鋼、鑄鐵、銅鋁等非鐵金屬。適用情境:美規零件通孔攻牙、進口設備貫穿螺孔、UNC 板件螺紋。
粉末泛用先端絲攻 UNC 5UP
PM General Purpose Spiral Point Tap UNC 5UP
CORAI 法國 5UP 是粉末泛用先端絲攻的 UNC 美制粗牙版本,先端刃口排屑向前,專攻通孔。UNC 是美規最常見的粗牙,標示寫成 #10-24 或 1/4-20 這種「尺寸-每吋牙數」格式。

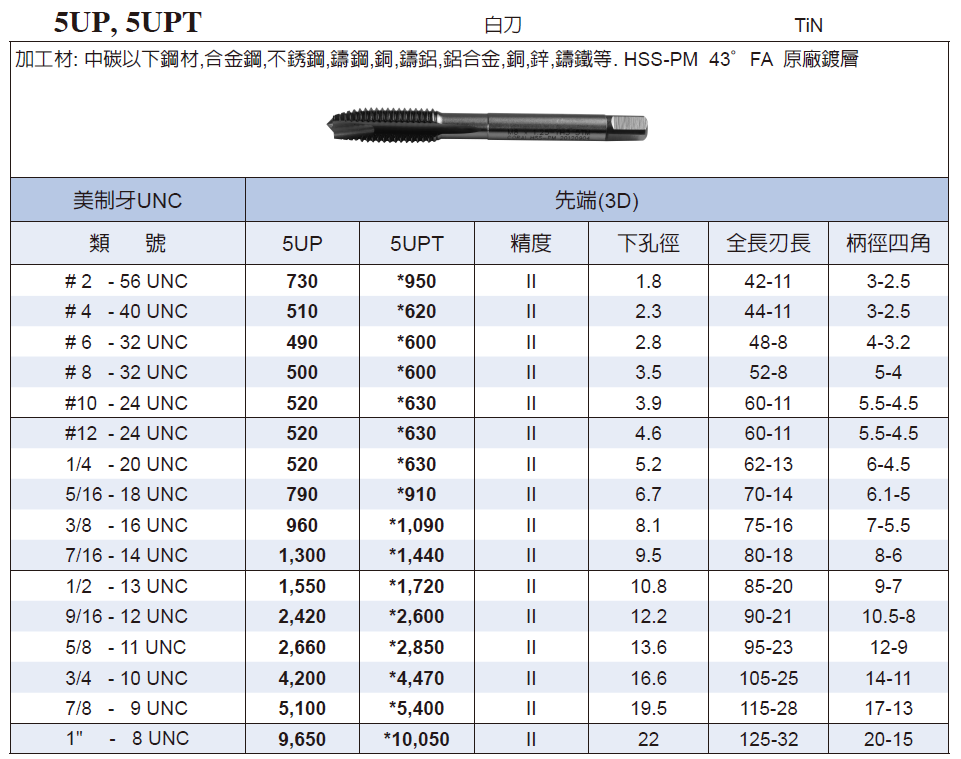

規格明細（26 種）
| 產品編號 | 規範 | 直徑 | 牙距 | 刃長 | 全長 | 柄徑 | 四角對邊 | 牙精度 | 螺旋角 |
|---|---|---|---|---|---|---|---|---|---|
| ANVCD5UP_UNC#2-56 | 美制 UNC | #2 | 56 | 11 | 42 | 3 | 2.5 | II | 43 |
| ANVCD5UPT_UNC#2-56 | 美制 UNC | #2 | 56 | 11 | 42 | 3 | 2.5 | II | 43 |
| ANVCD5UP_UNC#4-40 | 美制 UNC | #4 | 40 | 11 | 44 | 3 | 2.5 | II | 43 |
| ANVCD5UPT_UNC#4-40 | 美制 UNC | #4 | 40 | 11 | 44 | 3 | 2.5 | II | 43 |
| ANVCD5UP_UNC#6-32 | 美制 UNC | #6 | 32 | 8 | 48 | 4 | 3.2 | II | 43 |
| ANVCD5UPT_UNC#6-32 | 美制 UNC | #6 | 32 | 8 | 48 | 4 | 3.2 | II | 43 |
| ANVCD5UP_UNC#8-32 | 美制 UNC | #8 | 32 | 8 | 52 | 5 | 4 | II | 43 |
| ANVCD5UPT_UNC#8-32 | 美制 UNC | #8 | 32 | 8 | 52 | 5 | 4 | II | 43 |
| ANVCD5UP_UNC#10-24 | 美制 UNC | #10 | 24 | 11 | 60 | 5.5 | 4.5 | II | 43 |
| ANVCD5UPT_UNC#10-24 | 美制 UNC | #10 | 24 | 11 | 60 | 5.5 | 4.5 | II | 43 |
| ANVCD5UP_UNC#12-24 | 美制 UNC | #12 | 24 | 11 | 60 | 5.5 | 4.5 | II | 43 |
| ANVCD5UPT_UNC#12-24 | 美制 UNC | #12 | 24 | 11 | 60 | 5.5 | 4.5 | II | 43 |
| ANVCD5UP_UNC1/4-20 | 美制 UNC | 1/4 | 20 | 13 | 62 | 6 | 4.5 | II | 43 |
| ANVCD5UPT_UNC1/4-20 | 美制 UNC | 1/4 | 20 | 13 | 62 | 6 | 4.5 | II | 43 |
| ANVCD5UP_UNC5/16-18 | 美制 UNC | 5/16 | 18 | 14 | 70 | 6.1 | 5 | II | 43 |
| ANVCD5UPT_UNC5/16-18 | 美制 UNC | 5/16 | 18 | 14 | 70 | 6.1 | 5 | II | 43 |
| ANVCD5UP_UNC3/8-16 | 美制 UNC | 3/8 | 16 | 16 | 75 | 7 | 5.5 | II | 43 |
| ANVCD5UPT_UNC3/8-16 | 美制 UNC | 3/8 | 16 | 16 | 75 | 7 | 5.5 | II | 43 |
| ANVCD5UP_UNC7/16-14 | 美制 UNC | 7/16 | 14 | 18 | 80 | 8 | 6 | II | 43 |
| ANVCD5UPT_UNC7/16-14 | 美制 UNC | 7/16 | 14 | 18 | 80 | 8 | 6 | II | 43 |
| ANVCD5UP_UNC1/2-13 | 美制 UNC | 1/2 | 13 | 20 | 85 | 9 | 7 | II | 43 |
| ANVCD5UPT_UNC1/2-13 | 美制 UNC | 1/2 | 13 | 20 | 85 | 9 | 7 | II | 43 |
| ANVCD5UP_UNC5/8-11 | 美制 UNC | 5/8 | 11 | 23 | 95 | 12 | 9 | II | 43 |
| ANVCD5UPT_UNC5/8-11 | 美制 UNC | 5/8 | 11 | 23 | 95 | 12 | 9 | II | 43 |
| ANVCD5UP_UNC3/4-10 | 美制 UNC | 3/4 | 10 | 25 | 105 | 14 | 11 | II | 43 |
| ANVCD5UPT_UNC3/4-10 | 美制 UNC | 3/4 | 10 | 25 | 105 | 14 | 11 | II | 43 |
規格範圍
| 直徑 | #2~3/4 |
|---|---|
| 牙距 | 10~56 |
| 刃長 | 8~25 |
| 全長 | 42~105 |
| 柄徑 | 3~14 |
| 倍徑 | 3 |
商品說明
CORAI 法國 5UP 是粉末泛用先端絲攻的 UNC 美制粗牙版本,先端刃口排屑向前,專攻通孔。UNC 是美規最常見的粗牙,標示寫成 #10-24 或 1/4-20 這種「尺寸-每吋牙數」格式。它與同家族的差別只在牙制:公制用 5TM、UNF 用 5FP、英制 W 牙用 5WP;盲孔請改螺旋型的 5US;不鏽鋼專用改 5SUP;短牙淺孔改 5AUP;預算優先改牙虎的 5BUP 或黑化的 5GUP。材質為 HSS-PM 粉末高速鋼、螺旋角 43°,部分規格帶 TiN 鍍鈦,其餘為白身,請依型錄各規格標示選用。規格涵蓋每吋 10~56 牙、刃長 8~25mm、全長 42~105mm、柄徑 3~14mm,共 26 種尺寸。UNC 和 UNF 怎麼選?一般結構、軟材、常拆裝選 UNC 粗牙;薄件、需精密調整選 UNF 細牙。能攻多硬?最高加工硬度 HRC35。適用材料為碳鋼與合金鋼、不鏽鋼、鑄鐵、銅鋁等非鐵金屬。適用情境:美規零件通孔攻牙、進口設備貫穿螺孔、UNC 板件螺紋。
適用材料與硬度
- 鋼用
- 不鏽鋼用
- 鑄鐵用
- 銅鋁非鐵金屬用
最高加工硬度 HRC35
