高速鋼 螺旋絲攻15度 德製 公制 5ED
Spiral Flute Tap 15° German EMUGE Metric 5ED
EMUGE 德國 5ED 螺旋絲攻,螺旋角 15° 的低螺旋設計加上 TiN 鍍鈦,牙尖支撐角大、耐崩,適合硬度較高或短切屑的材料,是 5EZ 的另一半。

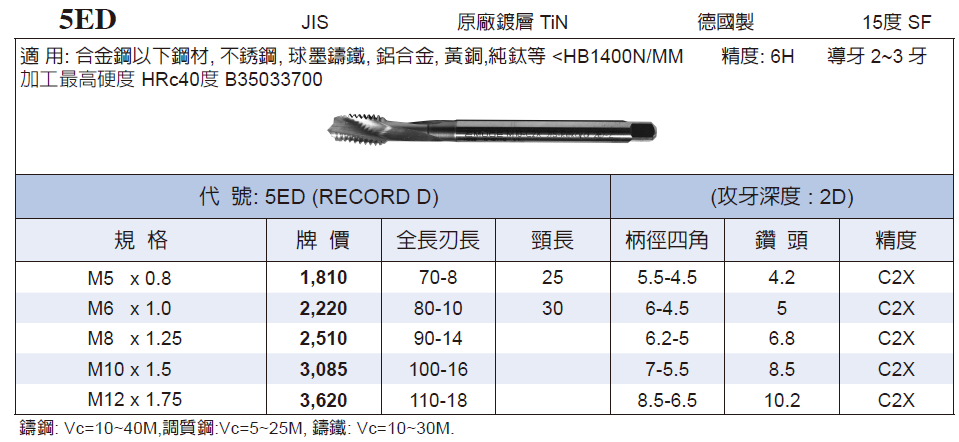

規格明細（5 種）
| 產品編號 | 規範 | 直徑 | 牙距 | 刃長 | 全長 | 柄徑 | 四角對邊 | 牙精度 |
|---|---|---|---|---|---|---|---|---|
| ANXCD5EDT_M5-0.8 | 公制 M | 5 | 0.8 | 8 | 70 | 5.5 | 4.5 | C2X |
| ANXCD5EDT_M6-1 | 公制 M | 6 | 1 | 10 | 80 | 6 | 4.5 | C2X |
| ANXCD5EDT_M8-1.25 | 公制 M | 8 | 1.25 | 14 | 90 | 6.2 | 5 | C2X |
| ANXCD5EDT_M10-1.5 | 公制 M | 10 | 1.5 | 16 | 100 | 7 | 5.5 | C2X |
| ANXCD5EDT_M12-1.75 | 公制 M | 12 | 1.75 | 18 | 110 | 8.5 | 6.5 | C2X |
規格範圍
| 直徑 | 5~12 |
|---|---|
| 牙距 | 0.8~1.75 |
| 刃長 | 8~18 |
| 有效長 | 12.5~30mm |
| 全長 | 70~110 |
| 柄徑 | 5.5~8.5 |
商品說明
EMUGE 德國 5ED 螺旋絲攻,螺旋角 15° 的低螺旋設計加上 TiN 鍍鈦,牙尖支撐角大、耐崩,適合硬度較高或短切屑的材料,是 5EZ 的另一半。它與同家族的差別:規格完全相同的 5EZ 是 45° 大螺旋、白身無鍍層,排屑強、適合深盲孔與長屑材;5ED 則犧牲部分排屑性換牙尖強度與鍍層壽命,牙精度也做到 C2X(5EZ 是 C2)。兩支牙徑、牙距、刃長、全長、柄徑完全一樣,選哪支純看材料與孔深。若不需要德製品質,法國 CORAI 的 5TR 或牙虎 5BMS 便宜得多;要吃 HRC45 硬材請改 5HS。材質為 HSS-E 含鈷高速鋼,全系列 TiN 鍍鈦。規格涵蓋牙徑 M5~M12、牙距 0.8~1.75mm、刃長 8~18mm、全長 70~110mm、柄徑 5.5~8.5mm,共 5 種尺寸。低螺旋角有什麼好處?牙尖厚實不易崩,硬材與短屑材比較不會爆牙。缺點是什麼?排屑較慢,深盲孔要多退屑,或直接改用 5EZ。適用材料為碳鋼與合金鋼、不鏽鋼、銅鋁等非鐵金屬,最高加工硬度 HRC40。適用情境:硬度較高鋼件的盲孔攻牙、短切屑材料螺紋、德規精密零件加工。
適用材料與硬度
- 鋼用
- 不鏽鋼用
- 銅鋁非鐵金屬用
最高加工硬度 HRC40
