自動換刀系統與刀庫 ATC：型式怎麼分、規格怎麼看
綜合加工機能一次做完銑、鑽、攻牙，靠的就是自動換刀系統。挑機台時刀庫型式與容量往往被當成次要規格，但它直接決定換刀時間與能裝多大的刀。這篇說明常見刀庫型式、規格怎麼讀，以及選型與維護要注意什麼。
一、ATC 在做什麼
ATC 是 Automatic Tool Changer（自動換刀系統）的縮寫，功能是讓主軸在程式指令下自動換上下一把刀，不必停機由人工拆裝。
這件事決定了綜合加工機的價值：一次夾持就能完成銑面、鑽孔、攻牙、搪孔等多道工序，省掉的不只是換刀時間，還有每次重新夾持帶來的定位誤差。

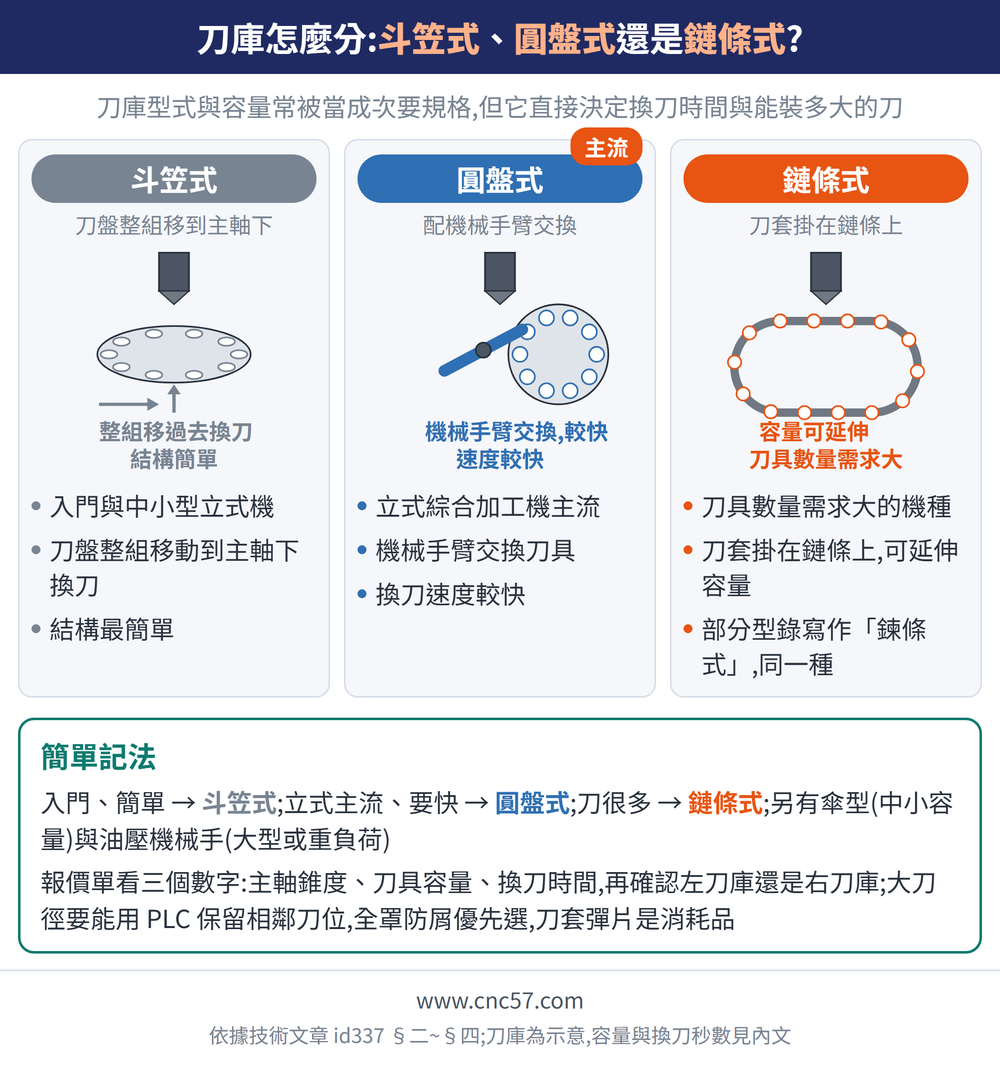

二、刀庫型式怎麼分
| 型式 | 特徵 | 常見場合 |
|---|---|---|
| 斗笠式 | 刀盤整組移到主軸下換刀，結構簡單 | 入門與中小型立式機 |
| 圓盤式 | 配機械手臂交換，速度較快 | 立式綜合加工機主流 |
| 傘型 | 刀套呈傘狀排列 | 中小容量機種 |
| 鏈條式 | 刀套掛在鏈條上，可延伸容量 | 刀具數量需求大的機種 |
| 油壓機械手 | 以油壓驅動刀臂交換 | 大型或重負荷機種 |
⚠ 「鏈條式」在部分廠商型錄寫作「鍊條式」，指的是同一種。
三、規格怎麼看
報價單上刀庫這一欄通常有三個數字：
主軸錐度規格——常見 40 號與 50 號（如 BT40／BT50）。這決定刀把介面，也間接決定能裝多重、多大的刀。錐度系統的差別見主軸錐度系統總覽。
刀具容量——刀庫能放幾把刀。原廠手冊常見的配置例如「24 刀」（原廠示例，實際依機型）。容量不足會逼你在加工中途手動換刀，等於白費了 ATC。
換刀時間——原廠手冊示例約 2～3 秒（原廠示例值，實際依機型與刀重）。批量生產時，一天幾百次換刀累積起來的差距不小。
還有一個容易漏掉的規格：左刀庫／右刀庫。刀庫裝在機台哪一側會影響操作動線與維修空間，現場配置緊湊時要先確認。
四、選型與維護
大刀徑管理：直徑較大的刀（如面銑刀盤）裝進刀庫時，會侵占相鄰刀套的空間。多數控制器可透過 PLC 設定把相鄰刀位保留、不排刀，避免換刀時互相干涉。這個功能要在買機時確認有沒有，不是所有機型都支援。
防屑：刀庫最常見的故障源是切屑與冷卻液跑進刀套。全罩式防屑設計能大幅減少這類問題，是選配時值得優先考慮的項目。
刀套是消耗品：夾持刀把的彈片會疲勞，鬆掉後換刀時可能掉刀。這屬於定期點檢項目，不是壞了才修。
五、常見問題 FAQ
Ｑ：ATC 是什麼的縮寫？
Automatic Tool Changer，自動換刀系統。讓主軸依程式指令自動更換刀具，不需停機人工拆裝。
Ｑ：斗笠式和圓盤式差在哪？
斗笠式是整組刀盤移到主軸下方換刀，結構簡單；圓盤式配機械手臂交換，換刀速度較快，是立式綜合加工機的主流。
Ｑ：40 號和 50 號刀庫怎麼選？
看主軸錐度規格。50 號能承受較大刀具與較重切削，40 號較輕巧、換刀較快，依加工型態決定。
Ｑ：大直徑的刀裝得進刀庫嗎？
可以，但會侵占相鄰刀套空間。需以控制器的大刀徑管理功能保留相鄰刀位，且該功能非所有機型都支援，購機時應確認。
本篇屬〈CNC 入門完整導讀:先認機器與現場,再讀懂圖上的要求〉這條線,整條線該從哪讀到哪見該篇。
