齒輪刀具怎麼磨:滾刀前面的三條路線與插齒刀的外圓磨床法
齒輪滾刀與插齒刀都只磨前面,難處在於那個前面是螺旋面。沒有滾刀磨床的工廠怎麼辦?有三條路線——靠模法、折線截形砂輪、仿形裝置,各有適用與代價;插齒刀則可以在外圓磨床上磨。這篇把三條路線的原理、觸發門檻與量化對比整理清楚,並附滾刀修磨精度的四項誤差對策。
一、齒輪刀具只磨前面,難就難在這裡
齒輪滾刀與插齒刀重磨都只動前面,後面與齒形由製造時鏟磨決定,不能碰。但滾刀前面是一個螺旋面:砂輪沿軸向走的同時,刀具得依固定規律轉,兩個動作合成才是那個面。一般工具磨床的工作台移動與刀具轉動之間沒有嚴格傳動比,合不出準確的螺旋面——三條路線都在補這件事。

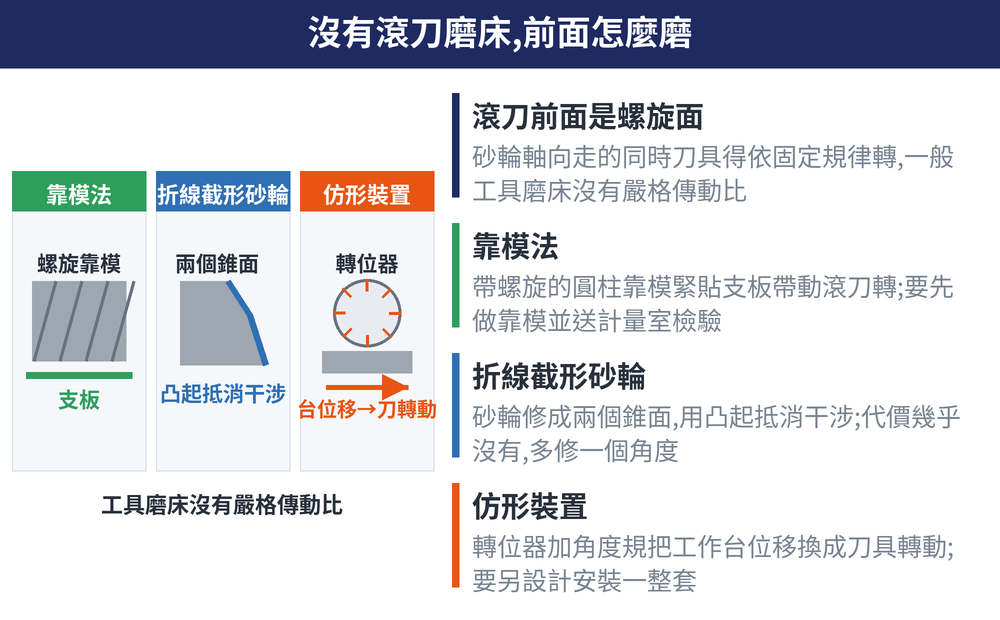

二、三條路線的原理與代價
| 路線 | 怎麼做 | 代價 |
|---|---|---|
| 靠模法 | 帶螺旋的圓柱體靠模緊貼支板,帶動滾刀轉 | 要先做靠模並送計量室檢驗 |
| 折線截形砂輪 | 砂輪修成兩個錐面,用凸起抵消干涉凸起 | 幾乎沒有,多修一個角度而已 |
| 仿形裝置 | 轉位器＋角度規,把工作台位移換成刀具轉動 | 要另外設計安裝一整套裝置 |
靠模的導程與旋向必須和被磨滾刀一致(外徑可不同),長度要比刀具工作部分長,退刀時靠模面才還貼著支板。材料 45 鋼、熱處理 260~290HB。它適合一般齒輪滾刀、花鍵滾刀、鏈輪滾刀與尖齒滾刀,尤其是沒有滾刀磨床的工廠,以及大螺旋角、桿式蝸輪滾刀、小直徑滾刀這類規格。精度原文只說「達圖樣要求」,沒有數字。

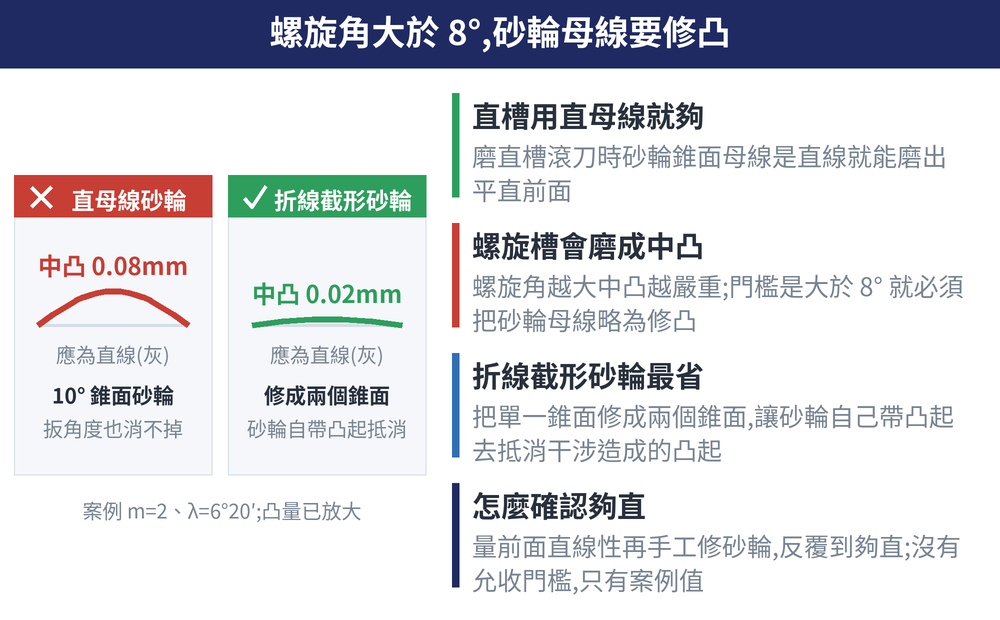

三、螺旋角大於 8°,砂輪母線就得修凸
磨直槽滾刀時,砂輪錐面母線是直線就能磨出平直前面;磨螺旋槽滾刀若還用直母線,前面會呈中凸,而且螺旋角越大、中凸越嚴重。門檻是:螺旋角大於 8° 時,必須把砂輪工作母線修形(略為修凸),做法是依前面直線性的量測結果手工修整砂輪,直到磨出的前面夠直為止。
折線截形砂輪就是這個想法的作法:把單一錐面修成兩個錐面,讓砂輪自己帶一個凸起去抵消干涉造成的凸起;調整修整角度就能調凸起大小與接觸部位。唯一一組量化對比:磨 m=2mm、導程角 λ=6°20′ 的蝸輪滾刀,原用 10° 錐面砂輪怎麼扳角度都消不掉干涉,前面凸起約 0.08mm;改折線截形砂輪後降到 0.02mm。
四、滾刀修磨精度:四項誤差往哪裡查
有一組工廠改善前後的數字,四項都是先清潔、再調整的思路,不是換機台:
| 誤差項目 | 原狀→標準→改進後 | 往哪裡查 |
|---|---|---|
| 容屑槽齒距累積 | 95→40→25~35μm | 分度板與主軸油污、V 形導軌配合 |
| 前面非徑向性 | 210→32→10~30μm | 砂輪修整機構,研磨面須通過軸線 |
| 前面與內孔平行度 | 270→40→20~35μm | 頂針清潔、依導程調平尺、試棒 20μm |
| 表面粗糙度 | Ra3.2→Ra0.8μm | F70／K 碟形砂輪,精磨降行程與進給 |
最後一項值得抄下來:粗磨行程 25~30 次/min 防燒傷,精磨降到 15~20 次/min、圓周進給 0.01~0.02mm,結束光刀 1~2 循環。單一案例實測值,不同機台請自行試磨驗證。
五、插齒刀:外圓磨床就能磨
插齒刀也只磨前面,前角 γ=5°。作法是在靜止的外圓磨床上:轉動工件頭架使 α=5°,用 φ80mm 自定心卡盤正爪卡住內孔、背面貼緊卡爪基準面,順時針轉砂輪架讓砂輪左稜邊與前面吻合,試磨一刀後量前角,是 5° 就代表位置對了。
| 注意事項 | 做法 |
|---|---|
| 不澆切削液 | 一澆砂輪很快磨鈍;因此不可長時間磨,避免燒傷 |
| 轉速與進給 | 工件慢轉,工作台慢速縱移,依火花大小間歇進給 |
| 砂輪稜邊 | 發黑變寬超過 1.5mm 就用鑽石筆修整 |
| 驗收 | 萬能角度尺量刀尖角,應為 79° |
插齒刀磨時容易軸向竄動要隨時校正。砂輪規格記載為「粒度 F60 F80、硬度 K 的碟形白色氧化鋁砂輪」,兩個粒度之間疑似漏字,照實不補。砂輪直徑怎麼挑見〈磨刀具要用什麼砂輪〉。
六、常見問題(FAQ)
Q: 沒有滾刀磨床,三條路線先選哪一條?
先看螺旋角。直槽或螺旋角不大的,一般工具磨床配碟形砂輪外錐面就能磨直。螺旋角大於 8° 才要處理干涉,這時折線截形砂輪成本最低——只是多修一個砂輪角度。要一次磨很多支同規格滾刀才值得做靠模;仿形裝置是最重的投資,適合長期常態產出。
Q: 磨完的前面中凸,怎麼確認?
判斷方式是量前面的直線性,再依量測結果手工修整砂輪母線,反覆到夠直為止——用結果回推砂輪,而不是先算好角度。中凸量沒有允收門檻,只在案例裡出現 0.08mm 不合格、0.02mm 合格這組數字,是參考而非規範。
Q: 鎢鋼滾刀有什麼不同?
前角依切齒目的分三段:0° 用於高速切削 45HRC 以內軟齒面,-12° 刮削 40~58HRC,-20°~-30° 刮削 55~63HRC。安裝精度也緊:刀桿跳動 5μm、緊固後兩凸台跳動 6μm 以內。砂輪用鑽石磨料、粒度 240、樹脂結合劑、濃度 75%。
Q: 滾刀能不能濕磨?
普通工具磨床多半乾磨,因為切削液會飛濺而操作者又得用手分度。但鎢鋼滾刀導熱差,乾磨效率低又易生裂紋或崩刃。有一個為小模數鎢鋼滾刀做有機玻璃密封罩加小油泵供液改造的案例,效率提高兩倍以上。
