工具機構造四大件：床身、線性滑軌、滾珠螺桿、主軸
看規格表時最難的不是看不懂型號，是不知道哪些欄位真的影響加工結果。一台工具機拆開來，決定精度與剛性的就是四塊：床身、線性滑軌、滾珠螺桿、主軸。這篇說明各自在做什麼、規格怎麼讀，以及等級差在哪裡。

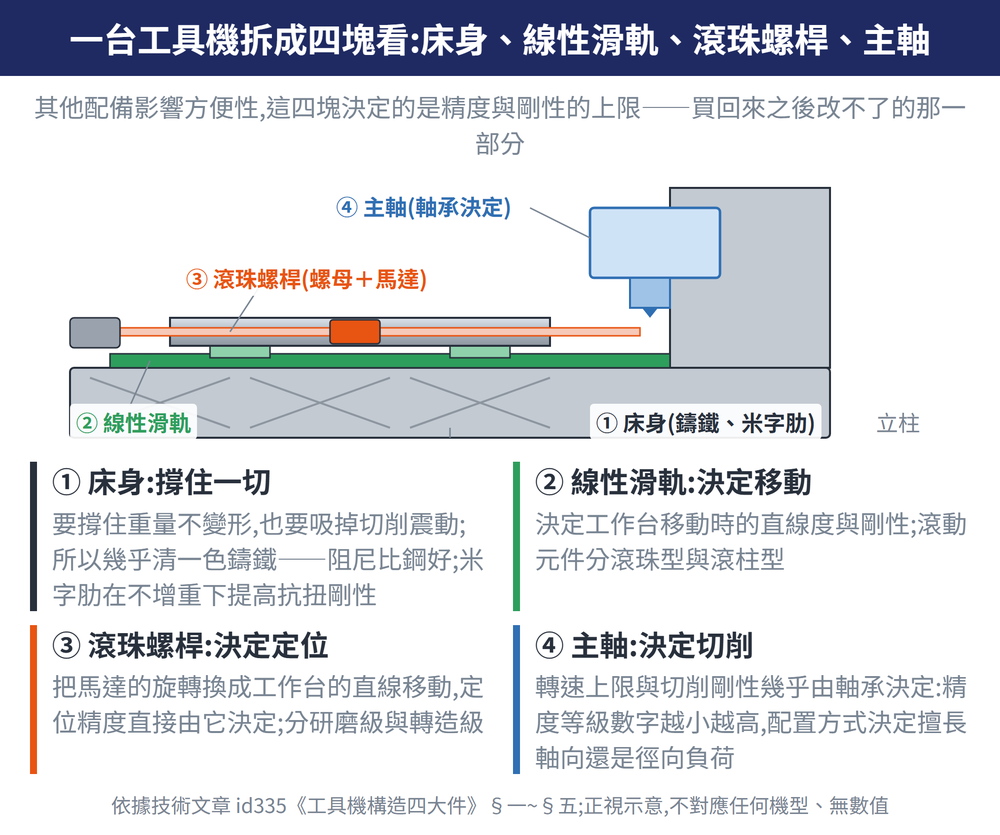

一、一台工具機拆成四塊看
不論車床、銑床或綜合加工機，構造上都可以拆成四個決定性的部分：床身撐住一切、線性滑軌決定移動、滾珠螺桿決定定位、主軸決定切削。
其他配備會影響方便性，但這四塊決定的是精度與剛性的上限——買回來之後改不了的那一部分。
二、床身：鑄鐵與肋條
床身要同時做兩件事：撐住重量不變形，以及吸掉切削產生的震動。所以材質幾乎清一色是鑄鐵——鑄鐵的阻尼特性比鋼好，這是它在工具機上難以被取代的原因。
規格表上常見的兩個詞：米漢納鑄鐵（Meehanite，一種經處理控制石墨形態的鑄鐵）指的是材質等級；米字肋則是內部肋條的排列方式，用來在不增加太多重量的前提下提高抗扭剛性。
看到這兩個詞，代表廠商在床身上是有下規格的，值得追問細節。
三、線性滑軌：滾珠型與滾柱型
線性滑軌決定工作台移動時的直線度與剛性。滾動元件分兩種：
| 型式 | 接觸方式 | 特性 |
|---|---|---|
| 滾珠型 | 點接觸 | 摩擦低、高速反應好，泛用 |
| 滾柱型 | 線接觸 | 承載與剛性較高，用於重切削 |
⚠ 用語提醒：台灣業界與原廠一律稱「線性滑軌」，規格書上看到「直線導軌」多半是大陸稿的譯法，指的是同一個東西。
四、滾珠螺桿：研磨級與轉造級
滾珠螺桿把馬達的旋轉換成工作台的直線移動，定位精度直接由它決定。規格上最關鍵的分野是製造方式：
| 等級 | 怎麼做出來 | 用在哪 |
|---|---|---|
| 研磨級 | 牙型經研磨加工 | 精度要求高的工具機軸 |
| 轉造級 | 滾軋成形 | 成本較低、精度需求較寬的場合 |
另一個要看的是預壓——把螺帽與螺桿之間的背隙消掉。原廠手冊常見的寫法是「C3 級螺桿、1/3 預壓」這類標示（原廠示例，實際以型錄為準）。預壓給得夠，反向移動時才不會有空程。
循環方式（內循環／外循環）指的是滾珠回流的路徑設計，影響順暢度與噪音，選型時可一併問。
五、主軸：軸承等級與配置
主軸決定轉速上限與切削剛性，而這兩件事幾乎由軸承決定。
規格表上會看到斜角滾珠軸承與精度等級標示，例如原廠手冊寫的「P4 級斜角滾珠軸承」（原廠示例）。等級數字越小精度越高；配置方式（幾顆、面對面或背對背排列）則決定它擅長承受軸向還是徑向負荷。
主軸的錐度規格屬於刀具介面，與刀庫、刀把選用相關，見主軸錐度系統總覽。
六、規格怎麼讀：四大件速查
| 部位 | 規格表上看什麼 | 影響什麼 |
|---|---|---|
| 床身 | 鑄鐵材質、肋條配置 | 剛性與吸振 |
| 線性滑軌 | 滾珠或滾柱、尺寸與負荷等級 | 移動精度與承載 |
| 滾珠螺桿 | 研磨或轉造、精度等級、預壓 | 定位精度與背隙 |
| 主軸 | 軸承等級與配置、錐度規格 | 轉速上限與切削剛性 |
七、常見問題 FAQ
Ｑ：線性滑軌和直線導軌是不是同一個東西？
是。台灣業界與原廠一律稱線性滑軌，直線導軌是大陸慣用譯法，指的是同一個元件。
Ｑ：研磨級和轉造級的滾珠螺桿差在哪？
差在牙型的製造方式。研磨級經研磨加工、精度較高；轉造級以滾軋成形、成本較低，用於精度需求較寬的場合。
Ｑ：床身為什麼幾乎都用鑄鐵？
因為鑄鐵的阻尼特性比鋼好，能吸掉切削震動，同時提供足夠剛性，這是它在工具機上難以被取代的原因。
Ｑ：滾珠螺桿的預壓是什麼？
把螺帽與螺桿之間的背隙預先消除的設定。預壓不足時，工作台反向移動會產生空程，影響定位精度。
