車削背吃刀量與精車餘量怎麼分配:一刀切完還是分兩刀

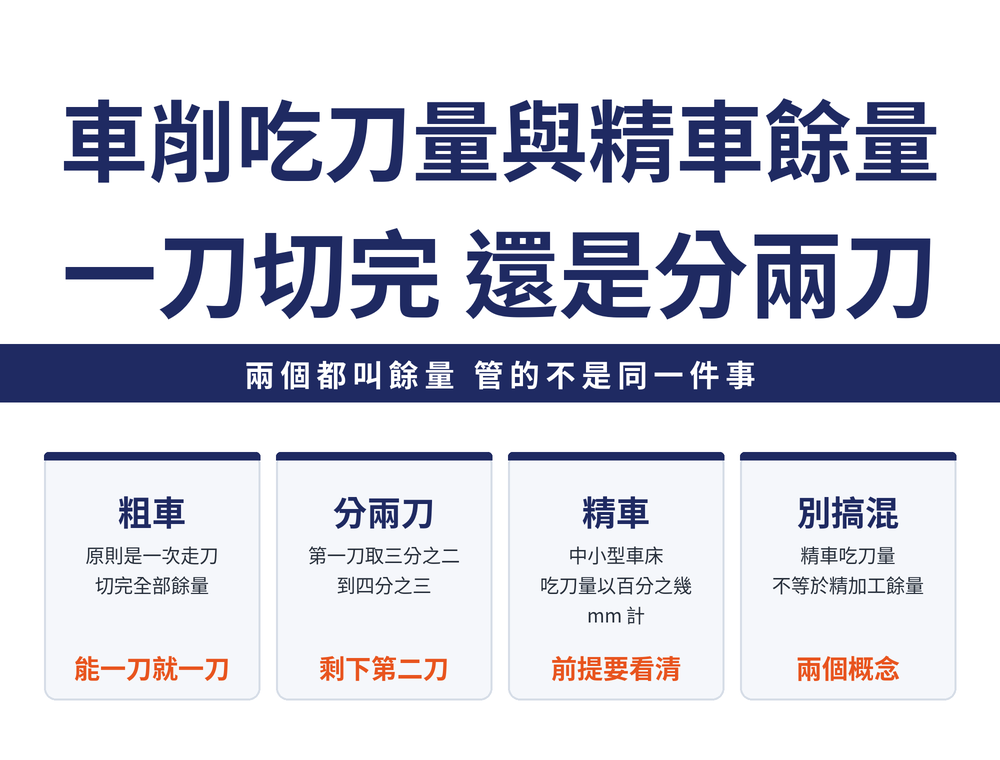

胚料單邊留了 4 mm,粗車要一刀切完還是分兩刀?分兩刀的話第一刀吃多少?精車又該留多少?這篇只談車削專屬的數值:粗車 ap=A 的一刀原則、要分刀時 ap1=(2/3~3/4)A 與 ap2=(1/4~1/3)A 的比例、精車 ap 0.05~0.08 mm 與半精車 1~2 mm 的參考值,以及精加工餘量 0.2~0.5 mm 這個另一組概念的數字。通用的加工順序原則與餘量術語不在本篇範圍,另有專篇。
開篇先劃界:通用的加工順序原則與加工餘量術語,見〈加工順序怎麼排〉與〈加工餘量留多少〉,本篇不重複,只談車削專屬的那組數值。
另外先把兩個常被混在一起的量分開:背吃刀量 ap 是「這一刀切多深」,精加工餘量是「精加工前還留著多厚的一層」。這兩組數字各自在講這兩件事,不能互相代入,詳見第七、第八節。
一、粗車的原則:能一刀切完就一刀切完
粗車的第一原則很單純:儘可能一次走刀切除全部加工餘量,寫成式子就是 ap = A,其中 A 是單邊加工餘量。
理由是走刀次數會直接乘上加工時間。同樣切掉單邊 3 mm,一刀 ap=3 mm 與兩刀各 1.5 mm,切削行程差一倍,中間還多一趟退刀與再定位的空行程。
所以「分兩刀比較保險」不是預設值,而是例外。要分刀,得先有理由——三個理由列在下一節。粗車階段整條路徑要怎麼走,另見〈粗車路徑三選一〉。
二、什麼情況才分兩刀:三個條件
只有下列三種情況,才需要把粗車改成兩次或多次走刀:
| 條件 | 現場對應的情形 |
|---|---|
| A 太大 | 單邊餘量超出這台車床的功率或這片刀片的負荷能力 |
| 餘量不均勻 | 胚料本身偏擺或形狀不規則,一圈之內切深忽大忽小 |
| 系統剛性不足 | 工件細長、懸伸過長,或夾持剛性不夠,重切會讓刀與震動 |
右欄是為了讓條件可以在現場判斷而作的說明,左欄三個條件只有定性描述,沒有對應的判斷門檻數值,本文也不代填。
三、真要分兩刀,兩刀各吃多少
這裡給的是比例,不是絕對值:第一次走刀 ap1=(2/3~3/4)A,第二次走刀 ap2=(1/4~1/3)A。
兩式互補:取 2/3 就配 1/3,取 3/4 就配 1/4,兩刀加起來剛好是 A。重點在第一刀吃大、第二刀吃小——把大部分餘量在剛性還沒被削弱時先拿掉,留一層薄的給第二刀修穩。
算例:單邊加工餘量 A=4 mm,而 A 太大不能一刀切完。
取 2/3 時:ap1=2.67 mm、ap2=1.33 mm。
取 3/4 時:ap1=3.00 mm、ap2=1.00 mm。
兩組都合式,實際取哪一組看功率、刀片與剛性哪一項先到極限。
直徑上的變化量是背吃刀量的兩倍,換算車床上的 X 值時別漏掉這一步;相關換算見〈車削加工計算公式大全〉。
四、鑄件與鍛件的第一刀:別讓刀刃在硬皮上走
車削鑄件或鍛件胚料時,另有一條:第一次走刀應避免刀刃在金屬表層硬皮上切削。
硬皮層硬度高又夾帶砂粒,刀刃在上面滑削等於拿刀口去磨砂紙,崩刃與異常磨耗都從這裡開始。
硬皮厚度沒有給定數值,也沒有對應的 ap 下限,只給了這條方向性要求。第一刀要吃多深才切得到硬皮底下,依實際胚料狀況判斷,本文不補數字。
五、精車與半精車的背吃刀量參考值
粗車談的是「怎麼把餘量吃掉」,精車談的是「留多薄的一層來修」。參考值如下:
| 工序 | 背吃刀量 ap | 標明的前提 |
|---|---|---|
| 粗車 | ap=A(單邊餘量);須分刀時 ap1=(2/3~3/4)A、ap2=(1/4~1/3)A | 未限定車床規格 |
| 半精車 | 1~2 mm | 中小型車床 |
| 精車 | 0.05~0.08 mm | 中小型車床 |
「中小型車床」這個前提要跟著數字一起記。它是該條件下的參考值,不是通用規格,更不是驗收標準。大型車床、重車或高剛性排刀機的取值不在這張表的範圍內。
六、精車吃刀量不是越小越好
很多人直覺認為精車吃得越薄、表面越漂亮。這個直覺是錯的:精車背吃刀量也不宜選得太小。
機制是車刀刃口本來就有一定的圓鈍半徑。ap 小到與圓鈍半徑同量級時,圓鈍半徑效應變得顯著,切屑形成困難,刀刃改以擠壓摩擦的方式帶過已加工表面。
結果是已加工表面的擠壓摩擦變形變大,表面品質反而下降。0.05~0.08 mm 這組值的下限,正是為了避開這個區間,不是「能多小就多小」。
七、精加工餘量:另一組概念,另一組數字
精加工餘量指精加工過程切去的材料層厚度,通常由精加工一次切削完成。它是另一套獨立定義,和上一節的 ap 不是同一個量。
餘量過大,切削力與切削熱都增加,精度與表面品質受影響;餘量過小,則消不掉上道工序留下的表面缺陷與誤差,也吃不下本工序的夾持誤差,容易直接做成廢品。
餘量有三種確定方法:
| 方法 | 做法與適用 |
|---|---|
| 經驗估算法 | 憑經驗估計,為避免廢品通常估偏大;僅用於單件小批 |
| 查表修正法 | 查手冊資料再結合實際情形修正;目前應用最廣 |
| 分析計算法 | 用計算公式與試驗資料綜合分析,較經濟合理,但須有全面可靠的試驗資料;僅用於貴重材料或軍工、大量生產 |
車削內外圓的餘量,經驗估算法一般取 0.2~0.5 mm。這個值的前提是「經驗估算法」與「車削內外圓」,換方法或換加工型式就不適用。
八、0.05~0.08 mm 和 0.2~0.5 mm 為什麼不衝突
兩組數字看起來打架,實際上量的不是同一件事,而且定義脈絡不同。
| 項目 | 量的是什麼 | 給定的值與前提 |
|---|---|---|
| 背吃刀量 ap | 精車這一刀實際切多深 | 0.05~0.08 mm;前提為中小型車床 |
| 精加工餘量 | 進精加工前還留著的那層厚度 | 0.2~0.5 mm;前提為車削內外圓、經驗估算法 |
本文不把兩者合併成單一建議值。兩組數字各自有自己的脈絡,強行折衷會得到一個誰都沒說過的數。實際排工序時,以你採用的那套手冊或製程標準為準,把「留多少」與「切多深」分開決定。
本主題的完整導讀見〈車削刀路完整導讀〉。
九、常見問題 FAQ
Ｑ:粗車到底該一刀切完還是分兩刀?
預設是一刀切完,也就是 ap 等於單邊加工餘量 A。只有在 A 太大、餘量不均勻、或系統剛性不足這三種情況下,才改成兩次或多次走刀。這三個條件沒有量化門檻。
Ｑ:分兩刀時第一刀該吃多少?
第一次走刀取 ap1=(2/3~3/4)A,第二次走刀取 ap2=(1/4~1/3)A,兩者互補、加總為 A。以 A=4 mm 為例,第一刀落在 2.67~3.00 mm、第二刀落在 1.00~1.33 mm。
Ｑ:精車 0.05~0.08 mm 和精加工餘量 0.2~0.5 mm 哪個才對?
兩個都對,量的不是同一件事。0.05~0.08 mm 是中小型車床精車這一刀的背吃刀量;0.2~0.5 mm 是車削內外圓以經驗估算法定出的精加工餘量厚度。兩者定義脈絡不同,不應合併成單一數字。
Ｑ:精車吃刀量可以再壓小一點求表面嗎?
不建議。車刀刃口有一定的圓鈍半徑,ap 太小時圓鈍半徑效應顯著、切屑形成困難,刀刃改以擠壓摩擦帶過表面,已加工表面變形加大,表面品質反而變差。
