車削空行程怎麼縮短：起刀點、換刀點與回零路線三個技巧
車削循環時間裡,刀尖沒有碰到工件的那一段就是空行程。它不產生任何切屑,卻照樣佔用機時。這篇整理三個縮短空行程的技巧:把起刀點與換刀點分開設、把換刀點往工件挪近(但刀架上有搪孔刀時不可以)、以及改用雙軸同時回零。動手調這三個點之前,先看加工順序的「先近後遠」原則——順序排錯,後面三個技巧補不回來。
本站車削技術資訊目前 38 篇,主題清一色是「用什麼刀」:刀片規範、刀桿型號、刃磨、切斷切槽、切削條件。全站 326 篇裡,「空行程」、「起刀點」、「換刀點」、「回零」四個詞的命中數都是 0。也就是說「刀怎麼走」這一整層,站上一篇都沒有。這篇補的就是這個洞。
一、空行程是進給路線裡不切削的那一段
進給路線指的是刀具從對刀點(或工具機固定原點)開始移動,一直到返回該點、加工程式結束為止所經過的全部路徑。它包含兩種:實際切削的路徑,以及刀具引入、切出、換刀、返回這些不切削的空行程。
可壓縮的空間集中在粗加工與空行程這兩塊。精加工那一刀基本上必須沿零件輪廓順序走完,路徑由工件形狀決定,能動的餘地很小。想省時間,先從空行程看起。
進給路線的完整定義與四項規劃原則,見〈車削進給路線怎麼規劃〉。
二、先近後遠:加工順序本身就是一種空行程對策
「遠」與「近」是相對於對刀點的距離而言。離對刀點近的部位先加工,離對刀點遠的部位後加工。
反例:車階級軸時按 φ50 → φ45 → φ40 → φ35 的次序安排,刀具每次返回對刀點的空行程都被拉長;更麻煩的是一開始就把工件削細,剛性從第一刀起就開始下降,台階的外直角處還可能產生毛邊。
正解:按 φ35 → φ40 → φ45 → φ50 反過來排。空行程短,而且胚料件或半成品件的剛性撐得比較久,切削條件跟著改善。
三、技巧一:起刀點與換刀點分開設
用矩形循環粗車外圓時,起刀點放在哪裡,直接決定四刀粗車各自要跑多遠。
常見做法是把起刀點與換刀點設在同一點,而且設在離胚料較遠的位置——考量的是後續精車換刀方便。代價是每一刀的快速移動空行程與切削進給空行程都被拉長。
把起刀點從換刀點分離出來、單獨設在較靠近工件的位置,同樣走四刀粗車,兩種空行程都明顯縮短。這個做法也可以用在端面切削循環、螺紋車削循環等其他循環上。
實務上起刀點一般設在大於胚料外圓直徑 1~2 mm、端面以外 2 mm 的位置,兼顧效率與安全。這是業界慣例的概略設定,不是精確公式;實際設定請以自機的胚料實測外徑與夾持狀況為準。
四、技巧二:換刀點可以挪近,但有一個硬性例外
換刀點的位置可以設在工具機固定原點、浮動原點,或遠離工件的某一位置,視工序內容而定。
為了防止換刀時碰撞被加工零件或夾具,換刀點幾乎都設在零件外面並留有安全區,因此大多和起刀點一樣設在離胚料較遠處。第二把刀進來精車時,空行程路線自然也跟著長。
粗車已經去掉較大的餘量,第二把刀的換刀點是可以往工件挪近的。但要先看刀架上裝了什麼:
| 情況 | 換刀點怎麼設 |
|---|---|
| 刀架上裝有搪孔刀 | 不可採用近距換刀點,以免發生碰撞 |
| 粗車後餘量已去除,刀架無長伸出刀具 | 可往工件挪近,縮短空行程 |
| 剛接觸數控工具機的人員 | 安全優先於效率,設在比較安全的區域內 |
五、技巧三:回零路線怎麼安排
手動編寫比較複雜輪廓的加工程式時,有人會在每一刀完成後先讓刀具「回零」(返回機械原點),再執行後續程式段。
好處很實在:程式段落分明、層次清晰、不容易出錯,並且能消除工具機的累積誤差。代價是進給路線距離增加、生產效率下降。
折衷做法是:在不發生加工干涉的前提下,盡量採用 X、Z 座標軸雙向同時回零的指令(G28 U0 W0)。同樣是回零,雙軸同時走的路線最短。

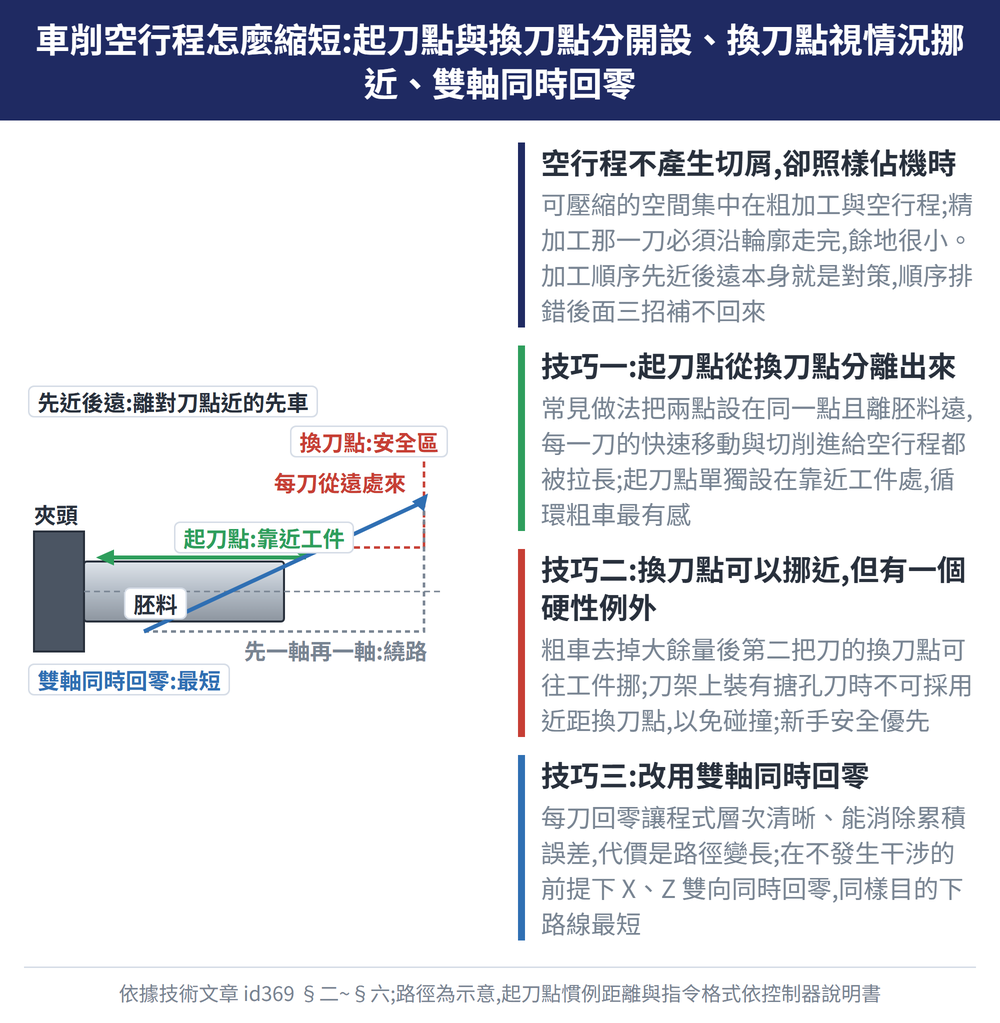

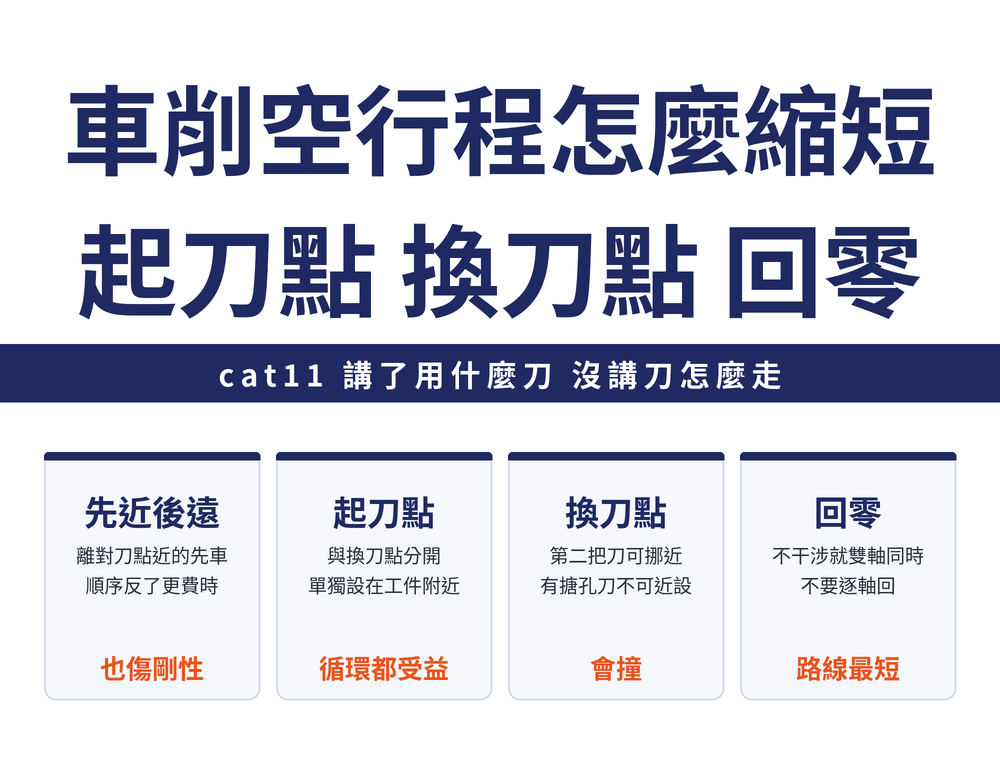

六、三個技巧一次看
| 技巧 | 動作 | 前提與限制 |
|---|---|---|
| 巧用起刀點 | 與換刀點分離,單獨設在靠近工件處 | 循環粗車最有感 |
| 巧設換刀點 | 第二把刀之後往工件挪近 | 裝搪孔刀時不可近設 |
| 安排回零路線 | 改用雙軸同時回零 | 不得發生加工干涉 |
| (前置)先近後遠 | 近對刀點者先車 | 順序排錯,三招都補不回來 |
三個技巧都不動切削參數,省下來的全部是不切削的時間。切削速度與進給量的算法另見〈車削加工計算公式大全〉。
七、這篇的界線
本篇談的是路徑「跑多遠」,不談路徑「長什麼形狀」。粗車要走矩形、三角形還是封閉複合循環,是另一層決策。
刀具切入工件前要留多長引入距離、切出後要留多少越程,有對照數值可查,見〈引入長度與越程長度要留多少〉。
另外,本篇只講策略,不列 G 碼語法。文中提到的循環與回零指令,實際格式請依你使用的控制器說明書。三個技巧各能省下多少時間,來源未說明其量化幅度,實際效益請以自機同一支程式的加工時間統計前後比對。
本主題的完整導讀見〈車削刀路完整導讀〉。
八、常見問題 FAQ
Ｑ：起刀點和對刀點是同一個點嗎?
不一定。對刀點是程式座標的基準點,起刀點是循環開始移動的位置。兩者可以重合,而本篇的技巧正是把它們分開:起刀點另設在較靠近工件處,粗車循環的空行程才縮得下來。
Ｑ：換刀點挪近工件會不會撞刀?
有風險,要看刀架上裝了什麼。刀架上有搪孔刀時一律不可用近距換刀點。剛接觸數控工具機的人也建議先把換刀點留在安全區,等熟悉機台之後再談最佳化。
Ｑ：每一刀都回零是不是壞習慣?
不是壞習慣,是取捨。每刀回零讓程式層次清晰、能消除累積誤差,代價是路徑變長、效率下降。折衷是保留回零,但改用 X、Z 雙軸同時回零的指令,同樣目的下路線最短。
Ｑ：空行程佔車削循環時間的比例大概多少?
沒有通用比例可套,它由工件形狀、用幾把刀與程式寫法決定;工件愈短、換刀次數愈多,空行程佔比愈高。要知道自己的比例,最直接的做法是把同一支程式的切削時間與總循環時間相減比對。
