圓度與圓柱度測量指南｜幾何公差、圓度評價與UPR分析



圓度與圓柱形狀測量是精密加工品質控制的核心技術，主要用於評估工件幾何精度，如圓度、圓柱度、同心度與跳動等。本指南系統說明各種幾何公差定義、測量原理、圓度評價方法（LSC、MZC、MCC）以及濾波與UPR分析，協助提升量測準確度與加工品質穩定性。

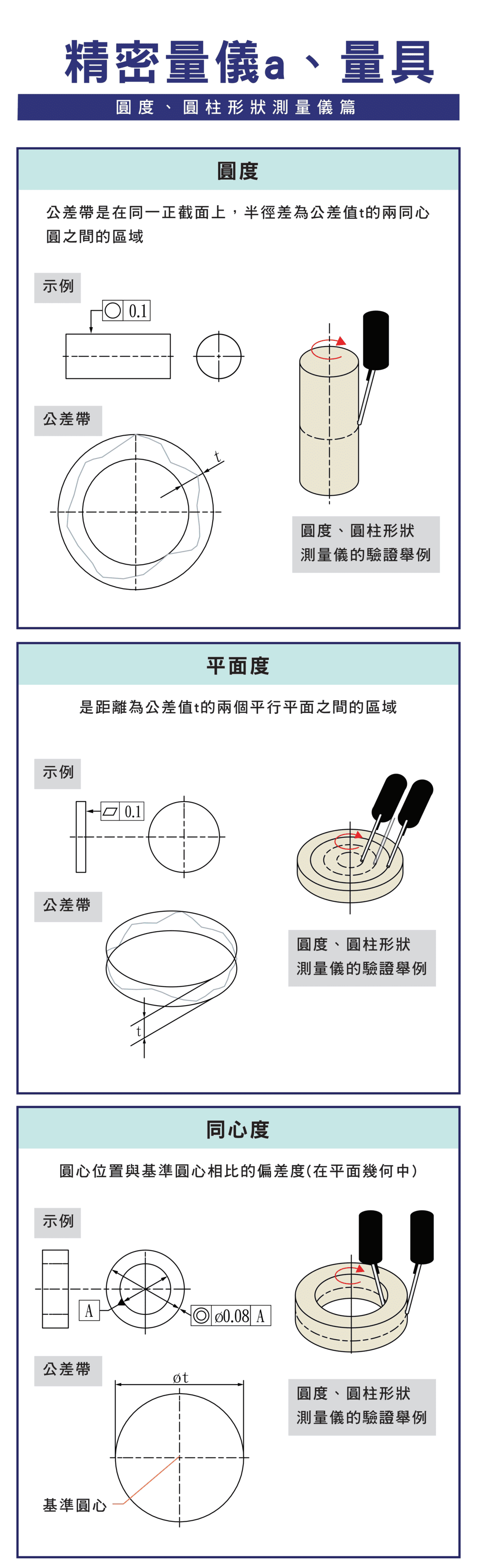

圓度（Roundness）

圓度定義為：

• 在同一截面上
• 由兩個同心圓所形成的公差帶
• 半徑差即為公差值

應用：

• 軸類零件
• 精密旋轉件
• 軸承與密封面

---

平面度（Flatness）

平面度為：

• 兩個平行平面之間的區域
• 距離為公差值

常見於：

• 精密基準面
• 模具接觸面

---

同心度（Concentricity）

定義：

• 實際圓心相對基準圓心的偏差

關鍵影響：

• 軸與孔配合
• 旋轉穩定性

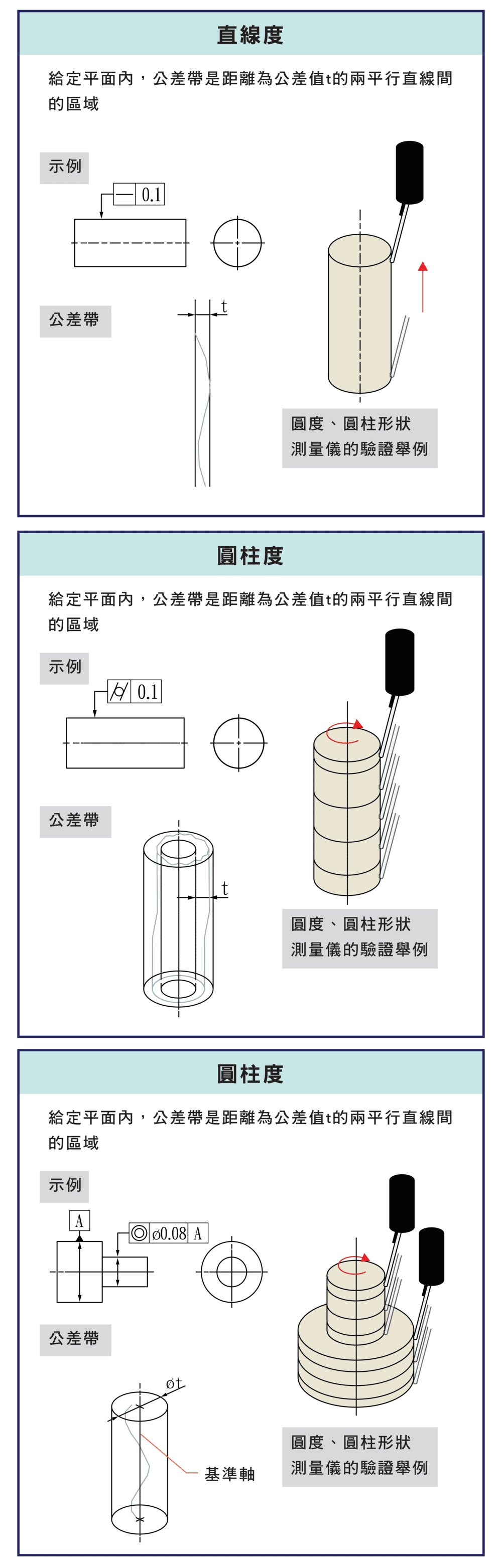

直線度（Straightness）

定義：

• 在平面內兩條平行直線之間

應用：

• 軸向精度
• 導軌精度

---

圓柱度（Cylindricity）

定義：

• 三維圓柱公差帶
• 控制整體形狀誤差

重要性：

• 高精度軸件
• 密封與配合精度

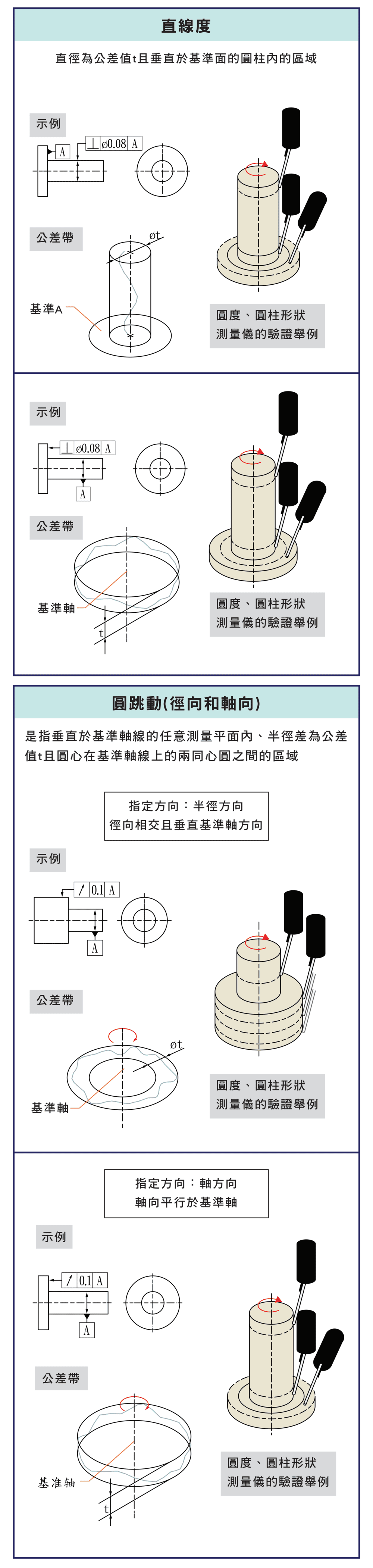

圓跳動（Runout）

徑向跳動

• 垂直於軸線
• 評估旋轉偏心

軸向跳動

• 平行於軸線
• 評估端面偏擺

---

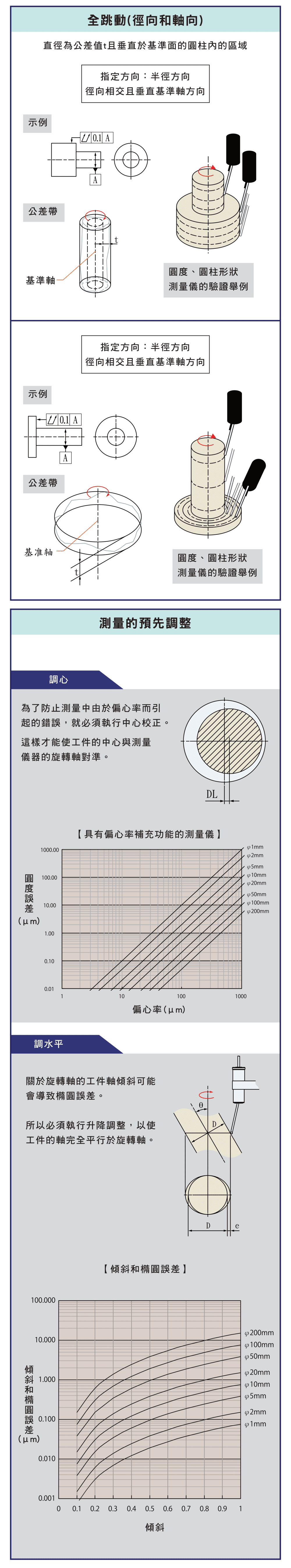

全跳動（Total Runout）

• 綜合圓度與直線度誤差
• 涵蓋整體旋轉精度

測量前關鍵調整

調心（Centering）

• 避免偏心誤差
• 工件中心需對準旋轉軸

調水平（Leveling）

• 避免傾斜造成橢圓誤差
• 軸線需平行

此部分在量測準確度中影響極大

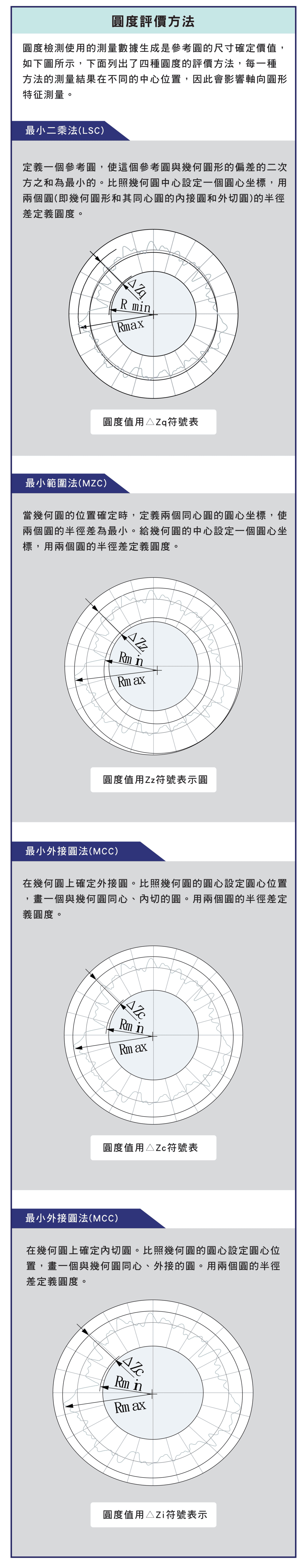

圓度評價方法（核心重點）

最小二乘法（LSC）

• 誤差平方最小
• 最常用方法

最小區域法（MZC）

• 兩圓半徑差最小

最小外接圓（MCC）

• 外接圓定義

最小內接圓（MIC）

• 內接圓定義

不同方法會導致不同結果，需依規範選擇

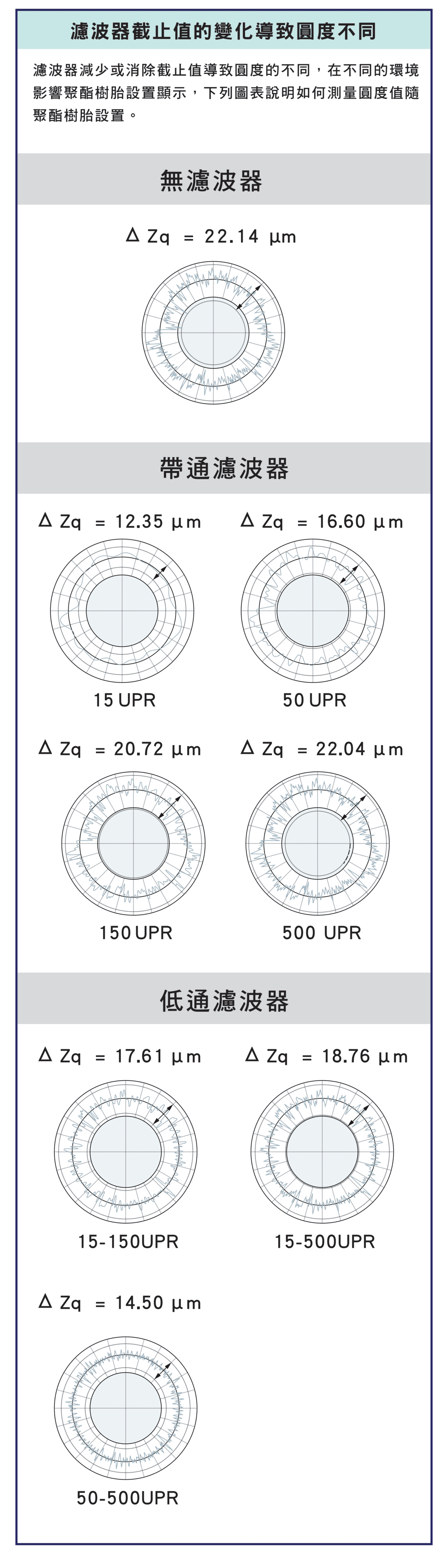

濾波對圓度的影響

不同濾波設定會影響結果：

• 無濾波：保留全部誤差
• 帶通濾波：特定頻率分析
• 低通濾波：去除高頻雜訊

UPR（每轉起伏數）：

• 15 UPR：低頻形狀誤差
• 50–500 UPR：加工紋路
• 高UPR：表面粗糙度

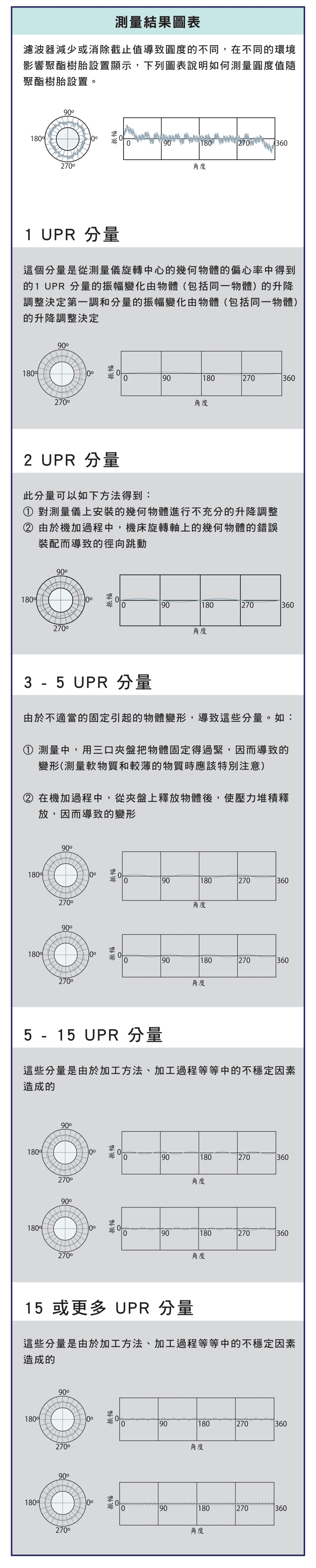

UPR分析與加工問題對應

1 UPR

• 偏心造成
• 與調心有關

2 UPR

• 安裝不良
• 軸心偏移

3–5 UPR

• 夾持變形
• 工件受力不均

5–15 UPR

• 加工不穩定

15+ UPR

• 表面粗糙度或刀具影響
