鑄鐵材料國際對照表可快速比對全球不同標準(JIS、DIN、BS、AFNOR、UNI、UNE、SS、AISI/SAE、GB)之灰鑄鐵、球墨鑄鐵與可鍛鑄鐵,協助工程師與採購在跨國供應鏈中準確選材、避免材料性能誤判,並提升 CNC 加工穩定性與產品品質。被削材分類概念請見〈ISO 被削材分類總論〉。
鑄鐵三大分類
鑄鐵依石墨結構不同,主要分為三大類,在強度、延展性與加工性上差異明顯:
- 灰鑄鐵(Gray Cast Iron,FC):片狀石墨;加工性最佳、減震性優、成本低。
- 球墨鑄鐵(Ductile/Nodular Iron,FCD):球狀石墨;高強度、高韌性,可替代部分鋼材。
- 可鍛鑄鐵(Malleable Cast Iron,FCM):延展性與抗衝擊佳,適合承受變形與振動的零件。

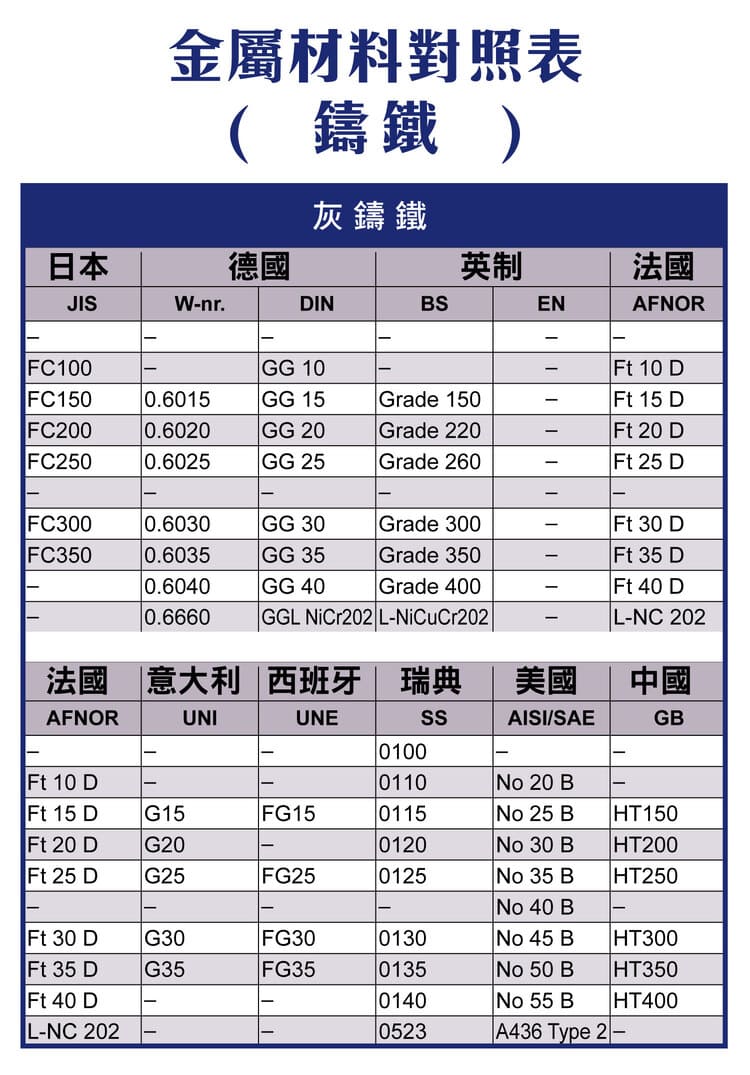

灰鑄鐵(FC)國際對照表
| 日本 JIS | 德國 W-nr. | 德國 DIN | 英國 BS | 法國 AFNOR | 義大利 UNI | 西班牙 UNE | 瑞典 SS | 美國 AISI/SAE | 中國 GB |
|---|---|---|---|---|---|---|---|---|---|
| FC100 | – | GG10 | – | Ft10D | – | – | 0100 | No.20B | – |
| FC150 | 0.6015 | GG15 | Grade 150 | Ft15D | G15 | FG15 | 0115 | No.25B | HT150 |
| FC200 | 0.6020 | GG20 | Grade 220 | Ft20D | G20 | – | 0120 | No.30B | HT200 |
| FC250 | 0.6025 | GG25 | Grade 260 | Ft25D | G25 | FG25 | 0125 | No.35B | HT250 |
| FC300 | 0.6030 | GG30 | Grade 300 | Ft30D | G30 | FG30 | 0130 | No.45B | HT300 |
| FC350 | 0.6035 | GG35 | Grade 350 | Ft35D | G35 | FG35 | 0135 | No.50B | HT350 |
| – | 0.6040 | GG40 | Grade 400 | Ft40D | – | – | 0140 | No.55B | HT400 |
| – | 0.6660 | GGL NiCr202 | L-NiCuCr202 | L-NC202 | – | – | 0523 | A436 Type2 | – |

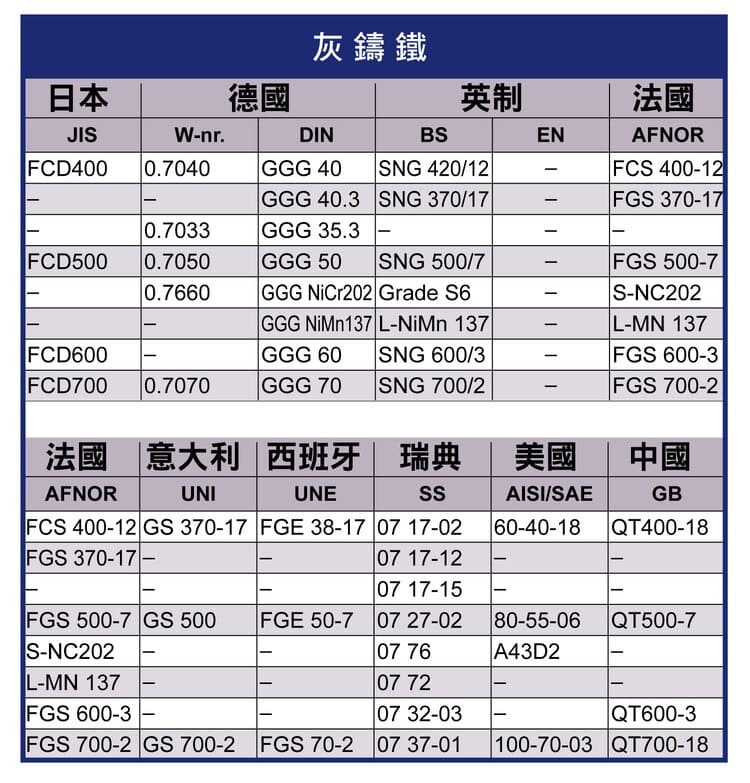

球墨鑄鐵(FCD)國際對照表
| 日本 JIS | 德國 W-nr. | 德國 DIN | 英國 BS | 法國 AFNOR | 義大利 UNI | 西班牙 UNE | 瑞典 SS | 美國 AISI/SAE | 中國 GB |
|---|---|---|---|---|---|---|---|---|---|
| FCD400 | 0.7040 | GGG40 | SNG 420/12 | FCS 400-12 | GS 370-17 | FGE 38-17 | 0717-02 | 60-40-18 | QT400-18 |
| – | – | GGG40.3 | SNG 370/17 | FGS 370-17 | – | – | 0717-12 | – | – |
| – | 0.7033 | GGG35.3 | – | – | – | – | 0717-15 | – | – |
| FCD500 | 0.7050 | GGG50 | SNG 500/7 | FGS 500-7 | GS 500 | FGE 50-7 | 0727-02 | 80-55-06 | QT500-7 |
| – | 0.7660 | GGG NiCr202 | Grade S6 | S-NC202 | – | – | 0776 | A436 D2 | – |
| – | – | GGG NiMn137 | L-NiMn137 | L-MN137 | – | – | 0772 | – | – |
| FCD600 | – | GGG60 | SNG 600/3 | FGS 600-3 | – | – | 0732-03 | – | QT600-3 |
| FCD700 | 0.7070 | GGG70 | SNG 700/2 | FGS 700-2 | GS 700-2 | FGE 70-2 | 0737-01 | 100-70-03 | QT700-2 |

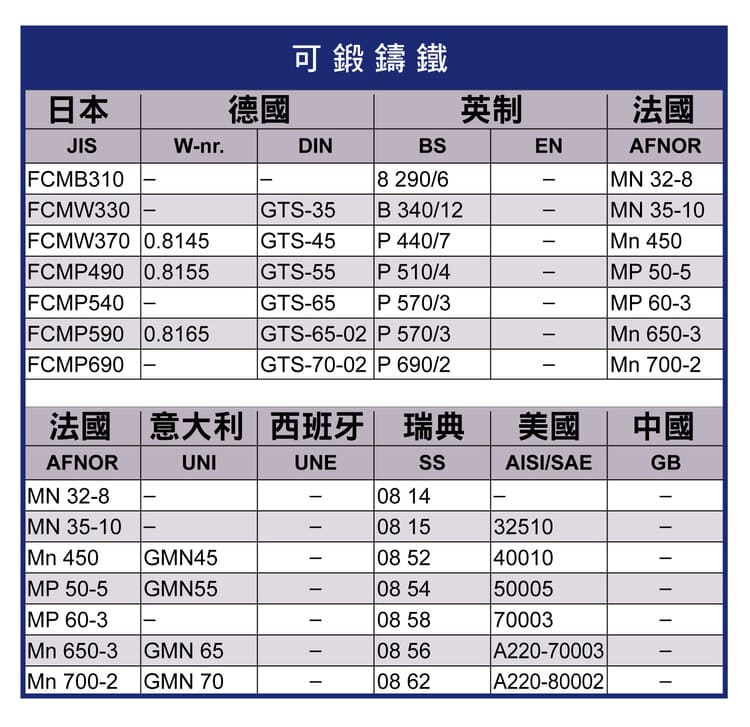

可鍛鑄鐵(FCM)國際對照表
| 日本 JIS | 德國 W-nr. | 德國 DIN(GTS) | 英國 BS | 法國 AFNOR | 義大利 UNI | 瑞典 SS | 美國 AISI/SAE |
|---|---|---|---|---|---|---|---|
| FCMB310 | – | – | B 290/6 | MN32-8 | – | 0814 | – |
| FCMW330 | – | GTS-35 | B 340/12 | MN35-10 | – | 0815 | 32510 |
| FCMW370 | 0.8145 | GTS-45 | P 440/7 | Mn450 | GMN45 | 0852 | 40010 |
| FCMP490 | 0.8155 | GTS-55 | P 510/4 | MP50-5 | GMN55 | 0854 | 50005 |
| FCMP540 | – | GTS-65 | P 570/3 | MP60-3 | – | 0858 | 70003 |
| FCMP590 | 0.8165 | GTS-65-02 | P 570/3 | Mn650-3 | GMN65 | 0856 | A220-70003 |
| FCMP690 | – | GTS-70-02 | P 690/2 | Mn700-2 | GMN70 | 0862 | A220-80002 |
※ 本對照為各國牌號之近似對應,化學成分與機械性質容有差異;正式採用前請依各國標準原文核對(尤其強度與延伸率等級)。
材料代號判讀邏輯
- 數字代表抗拉強度:如 FC250 ≈ 250 MPa、FCD700 ≈ 700 MPa。
- 球墨鑄鐵的延伸率:如 QT400-18 = 抗拉 400 MPa、延伸率 18%。
- 各國命名差異:JIS 用 FC/FCD/FCM、DIN 用 GG/GGG、GB 用 HT/QT、AISI 多為數字型(如 60-40-18)。
CNC 加工與應用建議
- 灰鑄鐵:切削穩定、不易變形、減震佳;適用機台底座、鑄件。加工以耐磨刀具、常用乾切、注意石墨粉塵。
- 球墨鑄鐵:強度接近鋼材;適用齒輪、軸件。切削力較灰鑄鐵高,需兼顧刀具耐磨與韌性。
- 可鍛鑄鐵:抗衝擊能力高;適用汽車零件、連接件。
各材料的切削速度、進給等實際參數,請參閱〈立銑刀切削條件計算指南〉。
Q：FC、FCD、FCM 分別是什麼?
A：FC=灰鑄鐵(片狀石墨,加工性最佳)、FCD=球墨鑄鐵(球狀石墨,高強度高韌性)、FCM=可鍛鑄鐵(延展與抗衝擊佳)。皆為 JIS 代號。
Q：FC250 的數字代表什麼?
A：數字多為最低抗拉強度,FC250 約 250 MPa。球墨鑄鐵如 QT400-18,則代表抗拉 400 MPa、延伸率 18%。
Q：DIN 的 GG、GGG 對應 JIS 哪一種?
A：DIN GG(如 GG20)對應 JIS 灰鑄鐵 FC;DIN GGG(如 GGG40)對應球墨鑄鐵 FCD。詳見上方對照表。
Q：哪一種鑄鐵最好加工?
A：灰鑄鐵(FC)加工性最佳、切削穩定且減震好;球墨鑄鐵強度高、切削力較大;可鍛鑄鐵抗衝擊佳。對照僅供選材參考,實際以各國標準原文為準。
