孔徑尺寸公差表：H7／H8／G6數值與配合選型

孔徑尺寸公差表是機械設計與 CNC 加工最核心的標準之一。透過 H、G、F 等公差等級定義孔的尺寸允許範圍,確保零件配合精度與裝配穩定性。本文整理常見孔徑公差等級、代號結構、尺寸區間與配合應用(間隙、過渡、過盈),並附完整公差對照圖,協助工程師快速選擇合適的配合類型。

一、孔徑尺寸公差是什麼

孔徑公差是指孔的實際尺寸允許變動範圍,以上限尺寸(最大)與下限尺寸(最小)表示。對照表中:上方數值為公差上限、下方數值為公差下限。

二、公差代號的結構

孔徑公差由「字母(位置)＋數字(精度)」組成:

數字為 IT 精度等級,數字越小精度越高、公差越小。例:H7 用於精密配合,H8、H9 屬一般加工等級。

三、常見孔徑公差(H 系列)示例

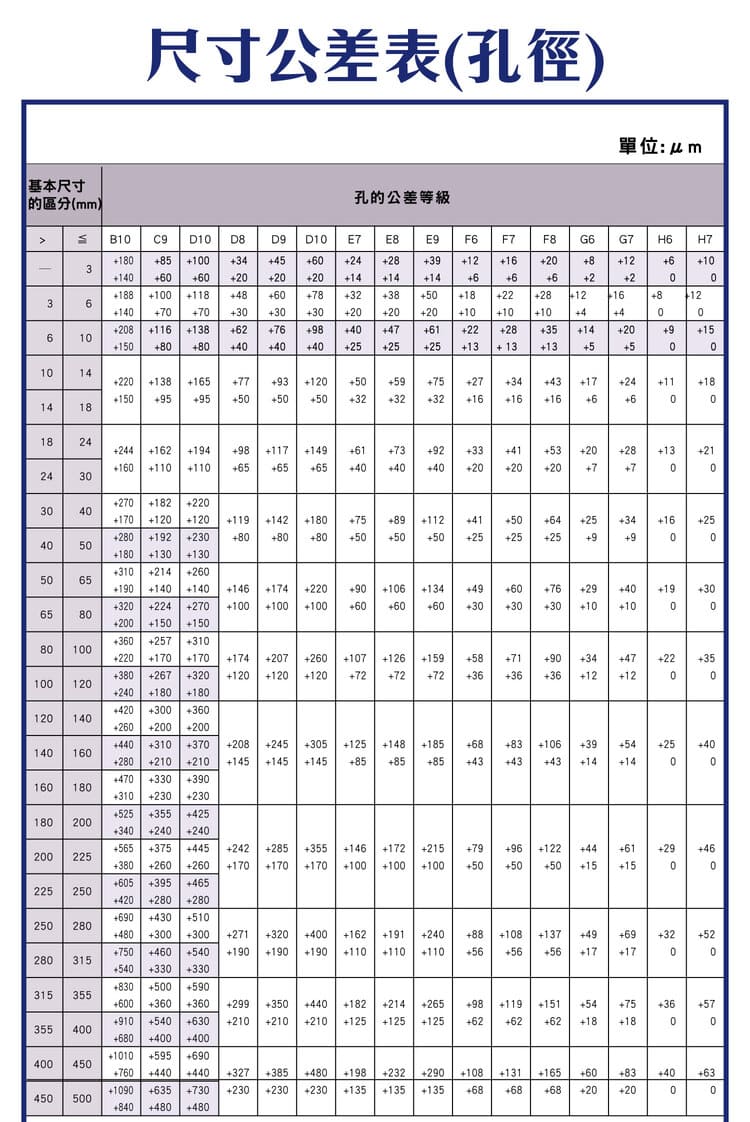

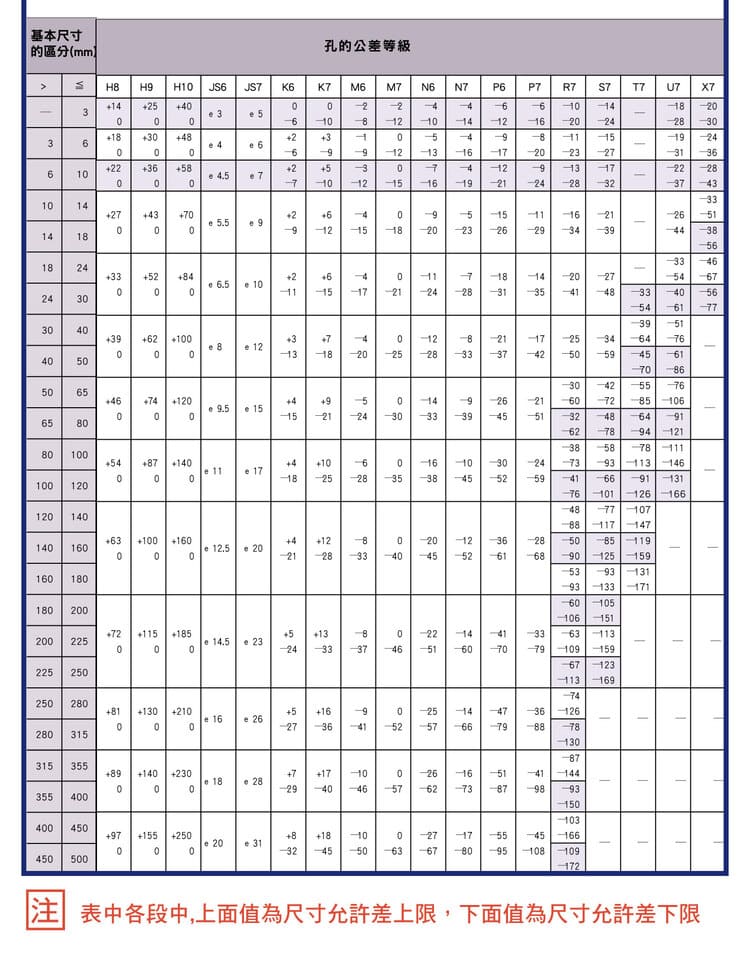

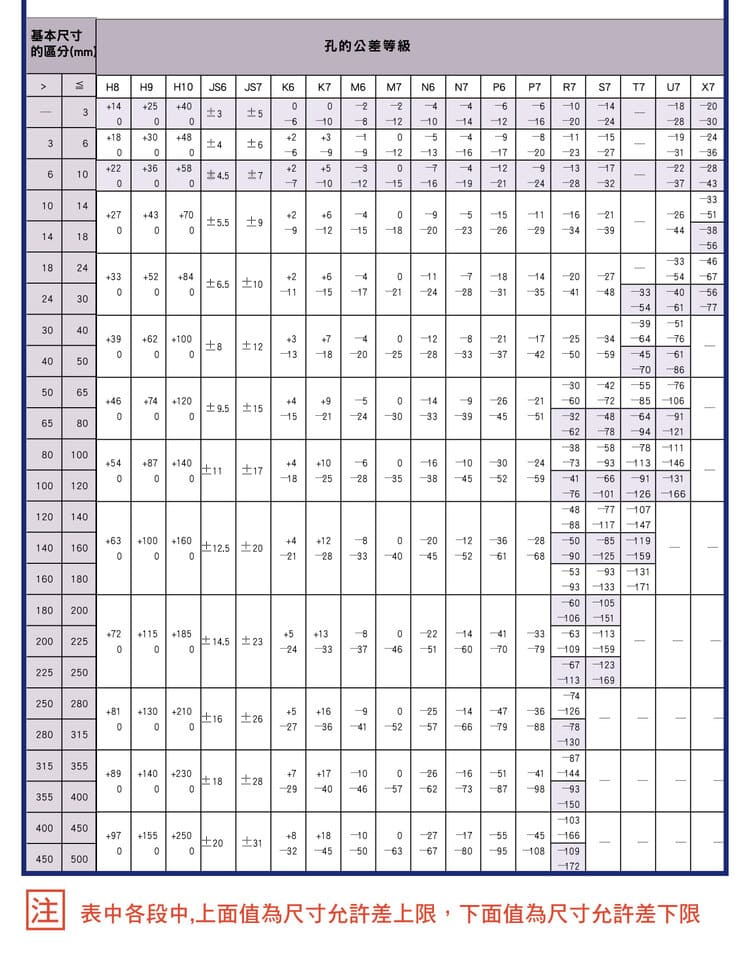

H 系列為最常見標準,孔的下限通常為 0。以 Ø10 mm 區間為例(數值為參考值,完整值以下方對照圖為準):

代表孔尺寸只會比基準大、不會變小。

四、其他公差帶(G、F、E 系列)

G、F、E 系列在 ISO/JIS 標準中屬間隙配合(clearance fit)字母:下偏差為正值,孔一定比基準尺寸大。H 的下偏差恰為 0,G、F、E 則離基準線越來越遠——以 >6~10 mm 區間為例,G6 為 +14/+5、F7 為 +28/+13、E8 為 +47/+25 μm(ISO 286)。所以同樣搭配基準軸 h,間隙依 G、F、E 的順序加大。這幾個字母都不是過盈或壓入用途;要過盈配合看 P 以後的字母(見第二節)。

五、配合類型與應用

孔公差要和軸公差一起看,才知道裝起來是間隙、過渡還是過盈;字母大致屬哪一型,第二節的表已經分好。三種配合的定義、常見組合與 φ25 的實際上下限算例,集中在〈公差等級與配合全解析〉第四節。要先記住的是:同一個代號換到不同尺寸區間,結果可能變成另一型(例如 H7/p6 在 3 mm 以下會出現間隙),所以判斷配合時要連同尺寸區間一起看。

六、尺寸區間與公差變化

公差隨尺寸增加而變大:Ø3 mm 公差極小、Ø100 mm 明顯增加、Ø500 mm 更大——因加工難度與量測誤差隨尺寸提高。

七、CNC 加工選型建議

要從用途選出孔軸代號(要滑動、要定位、要壓入各配哪一級),看〈公差等級與配合全解析〉第五～七節:那裡依 JIS B 0401 的配合選用例,把配 H7 孔的軸由鬆到緊排好,並標出從哪一級開始很難拆卸而不傷零件。

軸的對應公差請查〈軸徑尺寸公差表〉。

孔徑做到 H7 了還是裝不上?可能是孔的位置或垂直度沒到,見〈幾何公差符號一覽表〉。

螺紋的公差是另一套系統——管的是中徑與小徑,不是孔徑或軸徑,見〈公制螺紋精度表完整解析〉。

本主題的完整導讀見〈孔加工精度完整導讀〉。
