攻牙速度換算表｜螺絲攻直徑×轉速×切削速度快速對照
攻牙速度換算表可快速對應螺絲攻直徑（Dc）與主軸轉速（RPM），協助現場直接判斷適合的切削速度（Vc）。透過圖表方式，使用者可依不同轉速曲線，快速查找對應的加工速度範圍，避免錯誤設定造成刀具損壞或螺紋品質不良。此工具特別適用於CNC加工、手動攻牙與工程參數快速調整。
攻牙速度換算表的用途
攻牙速度換算表主要用於：
- 快速查詢攻牙速度（Vc）
- 對應主軸轉速（RPM）與刀具直徑
- 提供現場即時加工參考
特別適合：
- CNC加工參數設定
- 現場技師快速調整
- 新材料測試與試切

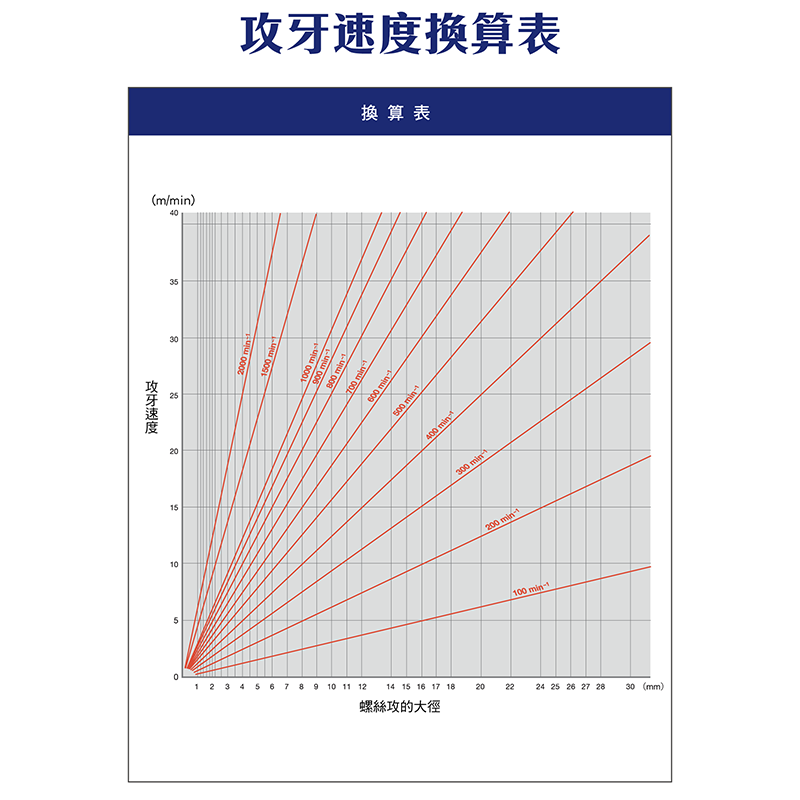

圖表閱讀方式
此換算表由三個核心軸構成：
橫軸（X軸）：
- 螺絲攻外徑 Dc（mm）
縱軸（Y軸）：
- 切削速度 Vc（m/min）
斜線：
- 對應不同主軸轉速（RPM）
使用方式：
- 找到刀具直徑
- 對應機台轉速線
- 交叉位置即為切削速度
與公式的對應關係
換算表實際來自以下公式：
或反推：
換算表的價值在於：
- 不需計算即可快速判斷
- 減少現場錯誤
- 提升設定效率
實務應用情境
CNC攻牙：
- 快速設定初始轉速
- 避免過高轉速導致斷刀
手動攻牙：
- 作為參考速度依據
- 控制進給與扭矩
批量加工：
- 建立標準參數
- 確保品質一致
攻牙速度設定建議
初學建議：
- 使用中間轉速線
進階調整：
- 扭矩高 → 降速
- 刀具磨耗快 → 降速
- 加工穩定 → 可逐步提高
常見錯誤
忽略直徑影響：
- 直徑越大 → 需降低RPM
速度過高：
- 螺紋燒結
- 刀具破裂
速度過低：
- 加工效率差
- 切削不穩
