拉刀怎麼磨:從校準齒往前磨,以及磨完怎麼驗四種槽形
拉刀單價高、一把幾十上百個齒,磨壞了不是換一片刀片的事。這篇講三件事:圓形拉刀為什麼從尾端校準齒往前磨、平面拉刀的後隙面為什麼每齒都得量,以及磨完後的四種容屑槽形——槽形 IV 在粗切齒上絕對不允許出現,會直接崩齒。
一、先看機台與夾持
拉刀修磨一般在專用拉刀磨床(如 M6110)上進行,短小的也可用萬能工具磨床。頭架與尾架頂針的軸線重合度要調到 0.02mm 以內,頂緊力要拿捏——太大會把拉刀頂彎,太小又不安全。上機前先擦淨兩端中心孔並加潤滑脂。
較長的拉刀要加中心支架,定位基準面通常取前端導向部分外圓與刀齒槽表面,同軸度 0.05mm 以內;支架觸塊要貼合並加油,避免摩擦生熱。磨頭傾斜角 β 依前角 γ 決定。
二、圓形拉刀:先看磨紋,再從校準齒往前磨

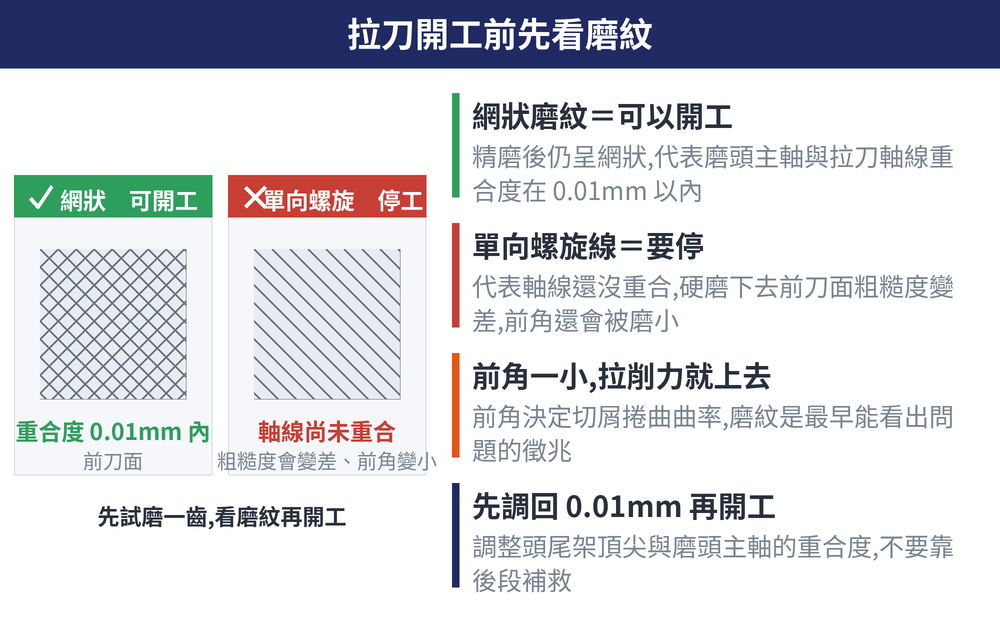

開工第一件事是試磨一齒前刀面、看磨紋。呈網狀磨紋(精磨後仍是網狀)代表磨頭主軸與拉刀軸線的重合度在 0.01mm 以內,可以開工;若呈單向螺旋線磨紋,代表軸線還沒重合——硬磨下去前刀面粗糙度會變差、前角還會變小。
順序是從尾端的校準齒往前,逐齒磨向切削齒。校準齒直徑最大,且允許前角比粗切齒略小;砂輪會隨磨損縮小,照這個順序磨,前角 γ 值反而比較穩。校準齒還可逐齒向後推移:第一次只磨第一個校準齒,第二次磨第一、二個,以此類推,減少修磨次數、延緩直徑縮小,拉刀壽命就長。
進給由上至下、自左向右,磨到磨損全部去除;停止進給後停留數秒讓砂輪拋光前刀面。退刀要先自右向左平行退開一小段再快速上升,垂直硬拉會碰傷刀刃。全程盯住 h 值——它決定前角與切屑捲曲曲率。
三、平面拉刀:後隙面每一齒都得量
平面拉刀通常放在磁性吸盤上,用百分表調到與工作台縱向導軌平行後吸住。磨頭傾斜角 β 分兩種:磨前刀面時等於前角 γ,磨後隙面時等於後角 α。
麻煩的是後隙面——它直接決定齒升量,來源寫明每磨一齒都要用千分尺量,即使如此也不保證每齒都正確。替代路線是分段斜面研磨法:由斜面與齒距形成齒升量,再磨後隙面形成後角,每齒留一定寬度稜邊(粗切齒一般不大於 0.05mm)。這樣不必逐齒量,只要留住稜邊寬度即可。
四、磨完怎麼驗:四種槽形與齒升量
拉刀磨完要經修磨工自檢、再由專職檢查員複檢才能上機,以免崩齒或斷裂。容屑槽形檢查最關鍵,分四型:

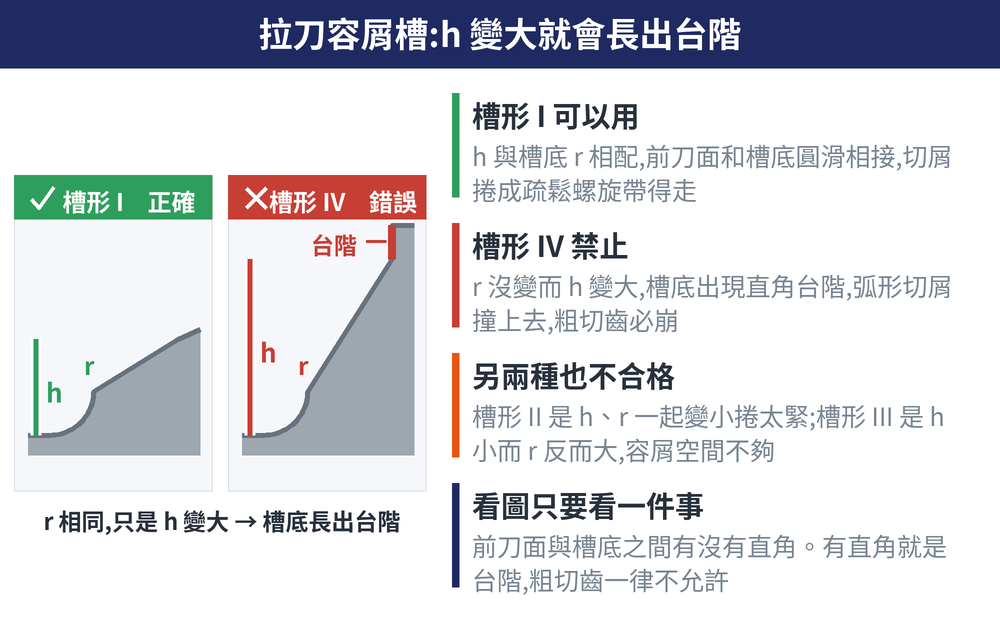

| 槽形 | 特徵 | 後果 |
|---|---|---|
| I(理想) | h 值與槽底 r 都合圖,前刀面與槽底圓滑相接 | 切屑捲成疏鬆螺旋 |
| II | h 變小、r 跟著小,前刀面出現台階 | 捲太緊,粗切齒易崩刃 |
| III | h 變小、槽底 r 反而變大 | 捲太鬆,容屑空間不夠 |
| IV(禁止) | h 變大、r 不變,槽底成台階 | 弧形切屑撞台階,粗切齒會崩 |
槽形用專用中心規檢查,槽底 r 用半徑規配放大鏡看。
五、齒升量與後角:哪些逐齒量、哪些抽量
齒升量分兩級:精切齒齒升量與校準齒外徑對工件品質影響最大,逐齒量;粗切齒影響的是拉削力與震動,可抽量(每隔五、六齒一次)。後角可用萬能量角器、百分表(tanα=Δh/L)或正弦規(H=sinα×L)量;用砂輪圓周面磨後隙面時磨粒會被磨掉、後角偏小,抽測齒數要多一些,用端面磨則後角由 β 決定,可少測。
其他刀具磨完怎麼驗,可對照〈鉸刀怎麼磨〉與〈磨刀具要用什麼砂輪〉。
六、最後一步:毛邊別留在刀上
磨完刀齒刃邊會有翻邊與毛邊,直接上機會在拉削初期劃傷工件、在刃口留下小缺口。來源的處理很土但有效——仍讓拉刀旋轉,用鑄鐵板或 400 粒度以上的細油石貼著齒外圓,從校準齒往粗切齒方向輕推,毛邊會少很多,也可用銅刷。
七、常見問題(FAQ)
Q: 為什麼不從第一個切削齒開始磨?
因為砂輪會邊磨邊小。從直徑最大的校準齒起頭往切削齒推,砂輪最大時磨的是要求最寬鬆的那一端,前角 γ 值反而比較一致。反過來磨,砂輪磨到後段已經縮了,前角會一路飄。
Q: 磨紋是單向螺旋線,一定要停下來嗎?
要。那代表磨頭主軸與拉刀軸線沒有重合,繼續磨會同時賠掉兩樣:前刀面粗糙度變差,以及前角被磨小。前角一小,切屑捲曲就變,拉削力跟著上去。先把重合度調回 0.01mm 以內再開工。
Q: 某幾齒磨損特別嚴重怎麼處理?
修磨前先塗色標記出來,磨的時候那幾齒多磨掉一些,同時把相鄰前後幾齒也適當多磨一點,讓齒升量維持均勻遞增。拉刀靠每齒切削厚度一致,只補單獨一齒反而會形成落差,拉削就不平穩。
Q: 弧線球面法和直線錐面法差在哪?
舊的直線錐面法為了減少研磨干涉必須用較小直徑砂輪,磨出的前刀面粗糙度值較大,影響拉削品質,勝在做法簡單。弧線球面法能有效減少砂輪邊緣對前刀面的干涉,磨出的前刀面是一個較大內球面的一部分,沿軸向截面看是一段圓弧,因此刃口鋒利、有利捲屑,目前廣泛採用。
