切屑減薄效應是什麼:原理與每齒進給補償

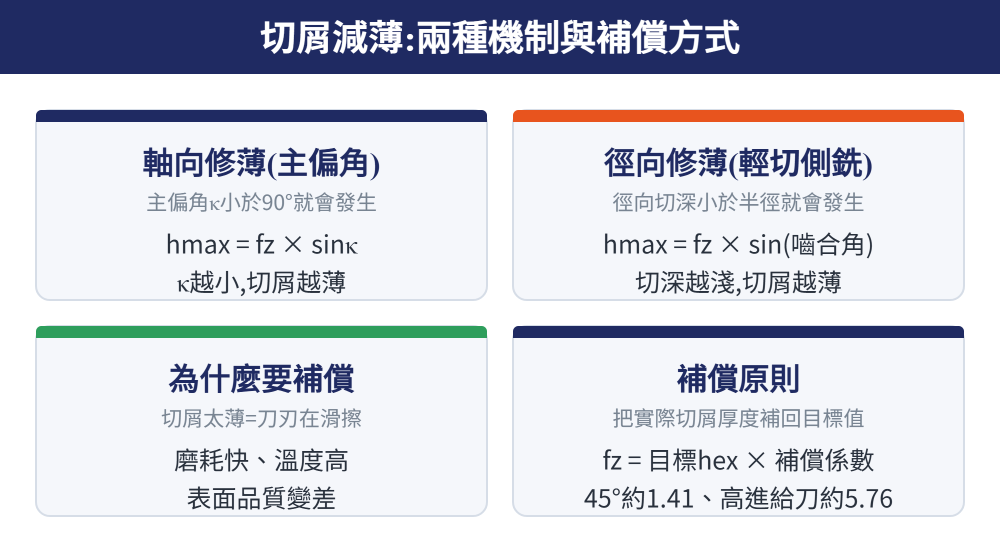

銑削時,程式裡輸入的「每齒進給量(fz)」和刀刃實際切下來的「切屑厚度」,只有在主偏角90°時才會相等——大多數銑刀的主偏角並不是90°,實際切屑厚度會比輸入的進給量更薄,這個現象就是切屑減薄(chip thinning)。看懂它,才能正確設定進給、把減薄帶來的效率紅利吃滿;它也是高進給銑削(HFM)與高速銑削(HSM)能運作的理論基礎。
一、每齒進給量不等於切屑厚度
先把兩個名詞分開:「每齒進給量(fz)」是輸入到程式裡的設定值,「切屑厚度」是刀刃真正切下來的厚度。很多人以為兩者一樣,其實只有主偏角90°、徑向切深夠大時才相等;其他情況下,切屑都比設定的進給量薄。切屑太薄不是好事——刀刃會在工件表面滑擦而不是切削,磨耗快、切削溫度高、表面品質反而變差,所以「知道薄了多少、把進給補回來」就是本文的主題。
二、軸向修薄:主偏角越小,切屑越薄

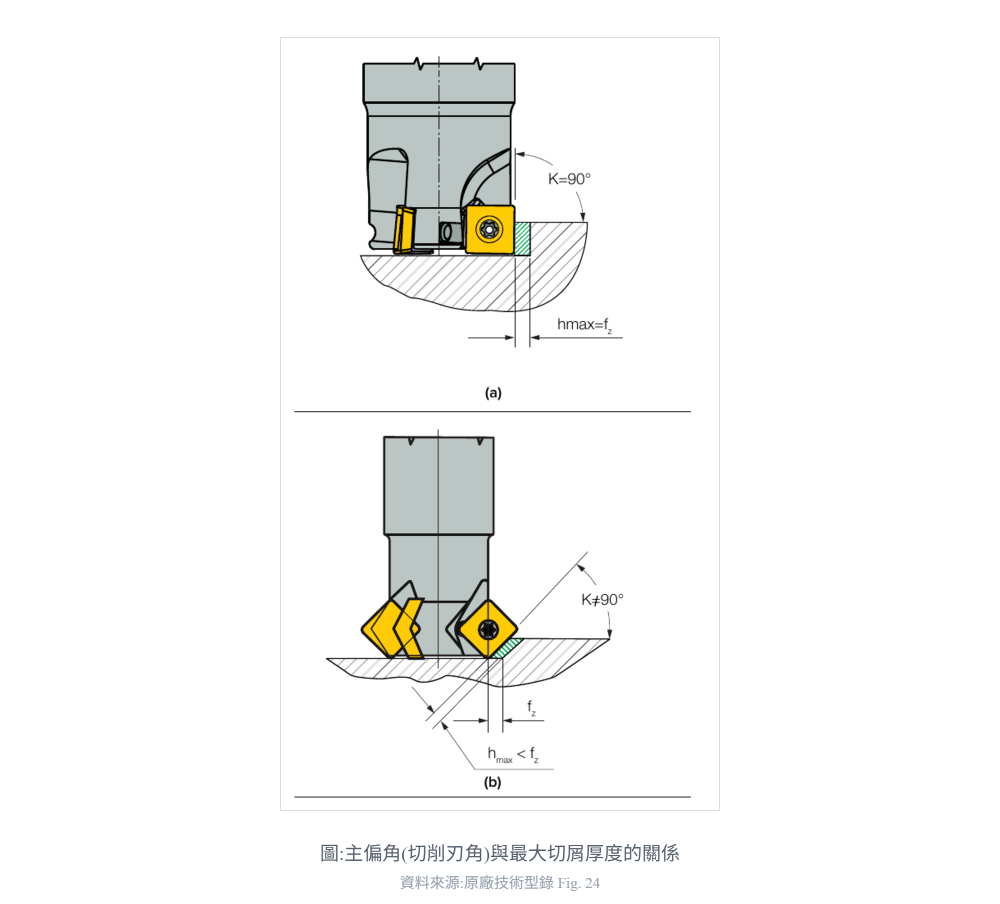

第一種機制是軸向修薄,由主偏角(切削刃角 κ)決定。主偏角90°時,最大切屑厚度(hmax)等於fz;主偏角越小,切屑攤在越長的切削刃上,厚度按 hmax = fz × sinκ 變薄,而且角度越小的區間變薄得越劇烈:
| 切削刃角 κ(主偏角) | 偏移角 ψ | 最大切屑厚度(相對 fz) |
|---|---|---|
| 90° | 0° | 100% |
| 75° | 15° | 97% |
| 60° | 30° | 87% |
| 45° | 45° | 71% |
| 30° | 60° | 50% |
| 17° | 73° | 29% |
| 10° | 80° | 17% |
表中數值為原廠型錄公式的計算結果,非本站量測;實際切削條件請以各品牌原廠型錄為準。
三、徑向修薄:切深越淺,切屑越薄

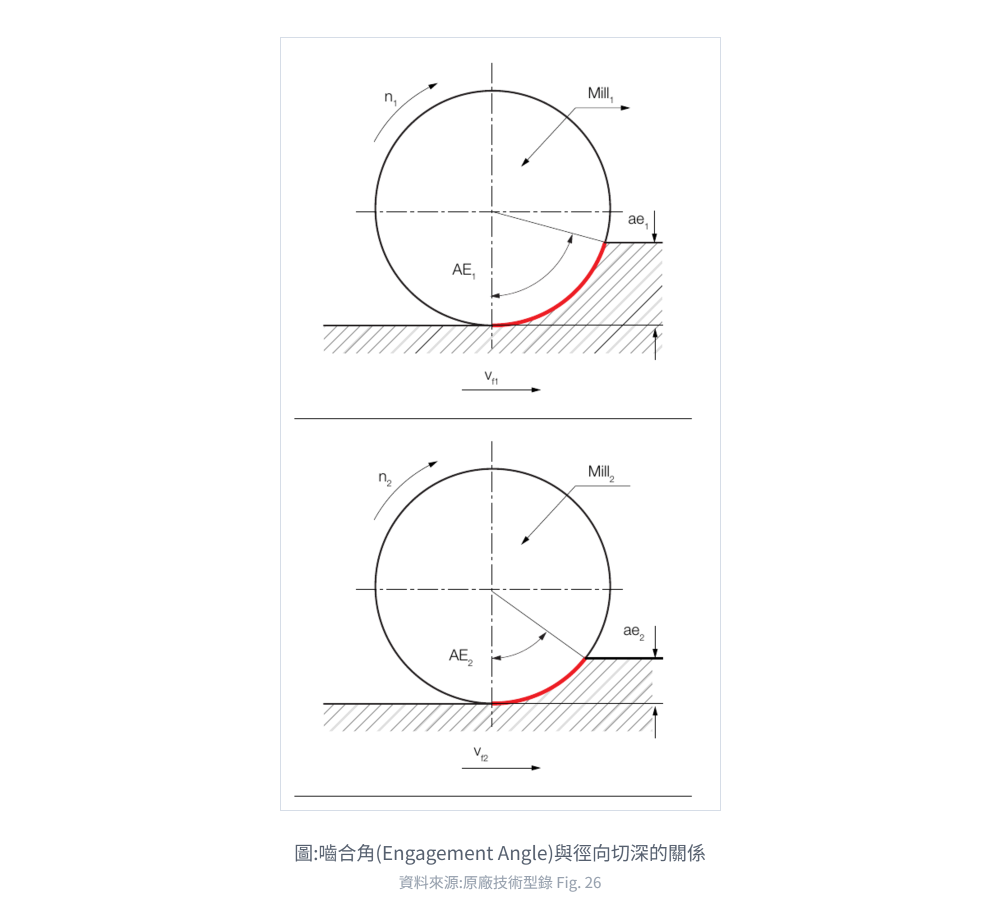

第二種機制是徑向修薄,由徑向切深(ae)決定。側銑或型腔加工時,只要 ae 小於刀具半徑,刀齒掃過的嚙合角(Engagement Angle)就變小,切屑同樣變薄:
hmax = fz × sin(AE) | AE = arccos((r − ae) / r) (r = 刀具半徑)
平均切屑厚度(估算):hm ≈ fz × sin(AE / 2)
輕切精修時兩種修薄常同時發生,切屑一薄再薄,刀刃滑擦除了磨耗快,也容易誘發震動——這部分可搭配銑削顫振是什麼:成因、判斷與抑制方法一起看。
四、不同主偏角的進給補償
補償的方向是「fz = 目標切屑厚度 × 補償係數」——想達到某個實際切屑厚度,主偏角越小,程式裡的fz就要設得越大。實際的切削速度與進給起始值,可參考立銑刀切削條件與參數計算完整指南:
| 主偏角 | 進給補償方式 | 特點 | 適用場合 |
|---|---|---|---|
| 90° | 不必補償(hex = fz,當徑向切深大於半徑時) | 徑向力集中、軸向力小 | 方肩銑、薄壁與夾持剛性差的工件 |
| 45° | fz = 目標 hex × 1.41 | 切屑比 90° 薄,可提高進給換取效率 | 面銑通用首選,長懸伸時震動也較小 |
| 10°(高進給銑刀) | fz = 目標 hex × 5.76 | 切屑大幅變薄,能用非常大的每齒進給 | 高進給粗加工(HFM) |
| 圓刀片 | 依軸向切深換算(角度隨切深變化) | 刀刃強度最高,減薄效應隨切深變化 | 型腔開粗、高溫合金加工 |
五、完整計算範例
條件:φ32mm 銑刀側銑方肩,徑向切深 ae = 8mm,想達到平均切屑厚度 hm = 0.08mm,fz 該設多少?
1) 取 hm ≈ hmax / 2 → hmax = 0.16mm
2) AE = arccos((16 − 8) / 16) = 60°
3) fz = hmax / sin(AE) = 0.16 / sin60° ≈ 0.185 mm/齒
結論:程式進給要比目標切屑厚度高約16%,再次說明fz與切屑厚度是兩個不同的參數。
最後更新:2026-07-24
六、常見問題
每齒進給量(fz)跟切屑厚度是同一件事嗎?
不是。兩者只有在主偏角90°、且徑向切深不小於刀具半徑時數值才相等;其他情況下實際切屑厚度都比fz薄。坊間常把chip load當成每齒進給量的同義詞,嚴格來說它指的是切屑厚度,設定參數時要先分清楚講的是哪一個。
換成主偏角較小的銑刀,進給是不是要跟著加大?
是。想維持相同的實際切屑厚度,主偏角越小,fz就要設得越大:45°銑刀約要乘1.41,高進給銑刀(約10°)甚至要乘5.76。若換了45°銑刀卻沿用90°的fz,切屑只會變薄,等於沒把減薄效應的效率紅利用出來。
徑向切深(ae)變小,切屑會怎麼變?
徑向切深小於刀具半徑時,嚙合角變小,最大切屑厚度按hmax = fz × sin(嚙合角)縮減,切深越淺切屑越薄。這與主偏角造成的軸向修薄是兩種獨立機制,輕切側銑或精修時常同時發生,必要時進給要再往上補。
切屑減薄跟高進給銑削(HFM)、高速銑削(HSM)有什麼關係?
切屑減薄正是這兩種方法的理論基礎:小主偏角或淺徑向切深把實際切屑厚度壓回安全範圍,所以HFM/HSM能用看起來異常大的每齒進給量運作而不損壞刀具。
