成形刀具徒手磨不準:自製輔具,還是乾脆用線切割割出來
成形刀具的刃不是直線,徒手磨到老師傅也常過不了關。出路有兩條:自製輔具把手感換成機構,或跳過修磨、直接用線切割割出刀型。這篇比較兩條路的原理、成本與界線,含線切割最易被忽略的兩個細節——投影變形與讓刀量。
一、為什麼成形刀具徒手磨不準
一般車刀的刃是直線或簡單錐面,手感還撐得住。成形刀具不是——大 R 圓弧樣板刀的刃是圓弧,指形齒輪銑刀的素線是漸開線、刃口是螺旋線。講直白些:這類刀具長期靠手工修磨,即使老師傅來磨也常過不了關。
問題不在技術好壞,在於手感無法穩定重現一條曲線。兩條出路的方向因此是一樣的:把手感換成機構。
二、路線一:自製輔具,讓機構畫出那條弧

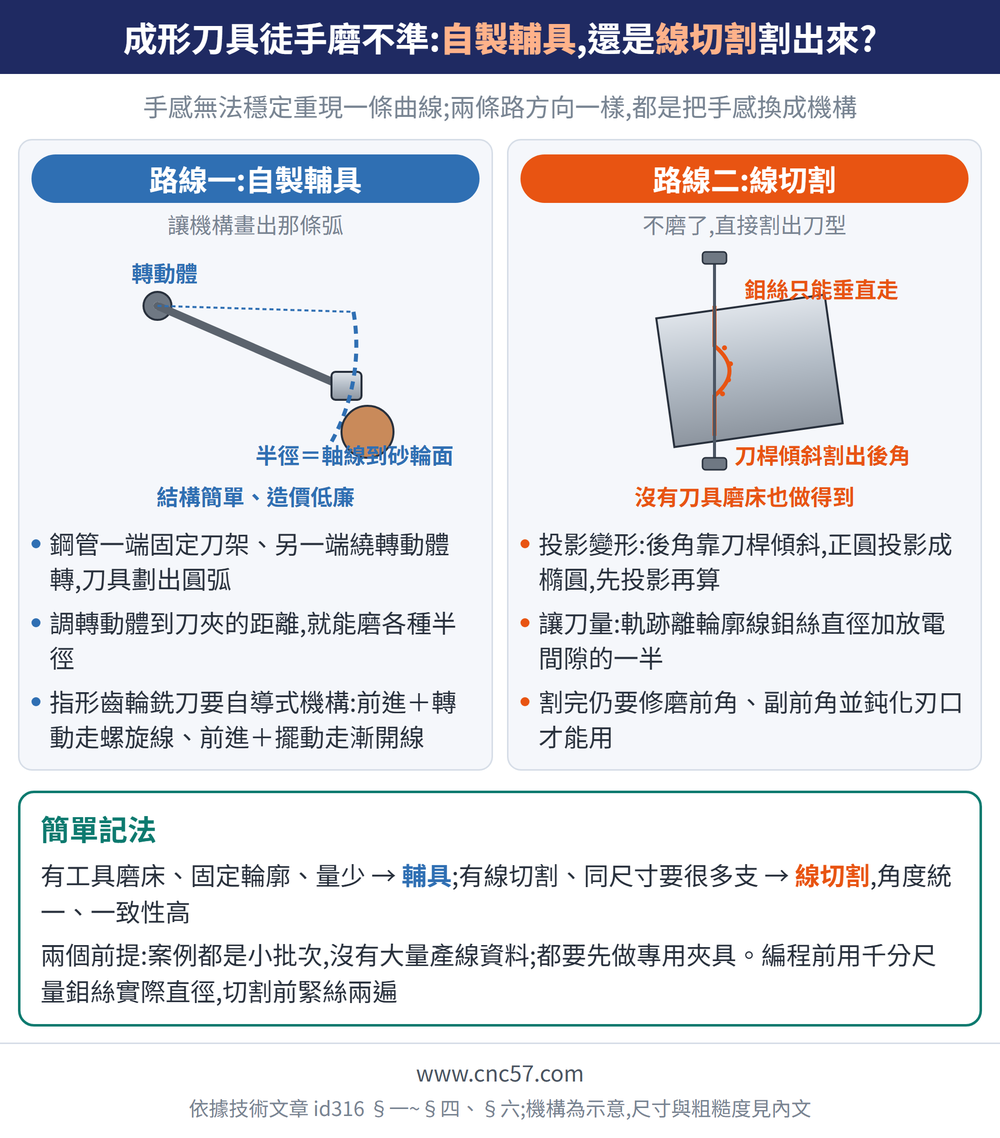

大 R 圓弧樣板刀的輔具原理意外簡單:3m 槽鋼一端接工具磨床、另一端用支架托住;3m 無縫鋼管一端固定於刀架、另一端夾在轉動體上可繞其軸線轉動。刀具因此在墊板上劃出圓弧,半徑就是「轉動體軸線到砂輪工作面的距離」。調整轉動體到刀夾的距離即可磨出各種半徑。
| 磨什麼 | 怎麼做 |
|---|---|
| 前角 | 45° 碗形砂輪外邊緣,角度打成與前角一致,轉鋼管與刀架即可 |
| 後角 | 磨頭扳角度,用砂輪外圓弧磨;依後角決定轉的度數與升降行程 |
該輔具的實測成果:前角面 Ra0.9μm 以下、後角面 Ra1.6μm 以下,並稱結構簡單造價低廉。
三、更難的一種:指形齒輪銑刀的自導式機構
指形齒輪銑刀不是完整錐體,不能靠調整夾持角度來磨——切削刃要沿螺旋線走的同時還得沿素線走。自導式機構把它拆成兩個疊加動作:
刀體前進＋轉動＝螺旋線;刀體前進＋擺動＝漸開線。刃口靠拉力彈簧緊貼定位導向片的導槽,工作台一前進,導槽就迫使刀體邊轉邊擺。磨頭不能扳角度的機台改扳擺動托架,導片槽高度另有換算式 h1＝(H−h2)cosα＋h2−r·sinα(⚠ 既有推導,照錄未驗算)。
三個限制:須用杯形或碗形砂輪;漸開線準確度取決於外圓磨得好不好;磨出來的是法向後角。
四、路線二:不磨了,直接用線切割割
沒有刀具磨床的單位,成形車刀只能徒手磨,精度難保。第二條路是用線切割工具機直接割出刀型。夾具四要點:底板兩平面平行、立板與底板上平面垂直、角度刻度準確,以及總裝後在平台上再校位置誤差,尤其角刻度歸零那項。
但這條路有兩個容易踩的坑:
| 坑 | 怎麼處理 |
|---|---|
| 投影變形 | 鉬絲只能垂直走,後角靠刀桿傾斜割出;正圓投影後會變橢圓,編程前先依傾角投影到水平面再算 |
| 讓刀量 | 軌跡中心線與投影輪廓線保持 (d＋f)/2;d 為鉬絲直徑,放電間隙 f 取高速鋼 8μm、鎢鋼 6μm |
兩個現場細節:編程前用千分尺量鉬絲實際直徑;切割前緊絲兩遍消除共振振擺,否則表面留條紋。切割速度與粗糙度成反比,實測最佳 Ra0.4μm、最差 Ra3.2μm。
五、批量割:一組七件的實測對比
第二個案例把刀片胚料七件一組楔壓在 90° 轉位夾具內(件間夾 2mm 墊片配合斜度)。以彈性夾固式高速鋼切斷車刀片為例:
| 項目 | 徒手修磨 | 線切割放電加工機 |
|---|---|---|
| 耗時 | 每件 15~20min | 每件平均 7~10min |
| 角度一致性 | 不易符合要求 | 標準統一 |
| 表面粗糙度 | 多為 Ra3.2μm 有燒傷痕 | 可達 Ra0.8μm 以下 |
| 壽命 | — | 比徒手修磨高 15%~20% |
以上為單一案例實測值,不同設備請自行驗證。
六、界線:割完還是要修磨
這條路不是萬能。要注意:割出的成形車刀使用前仍需修磨前角與副前角以利排屑並增加強度;批量割的那組切削刃也仍須鈍化才能用。刃口鈍化怎麼做見〈車刀磨完還要處理刃口〉。
兩個前提要看清楚:案例都是小批次(七件一組),沒有大量產線資料可循;且要先做專用夾具、限已有設備者。可比照的還有:鎢鋼不鏽鋼斷屑刀、蝸桿刀、梯形螺紋刀、內外徑弧度刀。
七、常見問題(FAQ)
Q: 兩條路怎麼選?
看設備,也看同一支刀要做幾把。有工具磨床、刀型固定、量不多,自製輔具最划算——造價低,磨完就是成品。有線切割放電加工機、要一次做很多把同規格,它贏在一致性:徒手每把角度都不同,割出來標準統一。
Q: 為什麼正圓割出來會變橢圓?
因為二維線切割的鉬絲只能垂直上下走,後角是靠刀桿在水平面上人為傾斜割出來的。刀桿一傾斜,原本的平面資料投影到水平面就變形,正圓自然成橢圓。所以編程不能直接拿原圖的點線弧,要先依傾角投影再計算。
Q: 讓刀量為什麼是 (d+f)/2?
因為鉬絲有直徑 d,放電又會在鉬絲與工件間留下間隙 f,兩者相加是切縫總寬,取一半就是軌跡中心線該離開輪廓線的距離。f 依材料不同:高速鋼 8μm、鎢鋼 6μm。另外鉬絲要量當下實際直徑,不能用標稱值。
Q: 割出來的精度能到多少?
有實測記載按此法割出的成形車刀能與原設計資料吻合,最差的個別尺寸誤差僅 3μm。粗糙度與切割速度成反比,最佳 Ra0.4μm、最差 Ra3.2μm——要好表面就降速。以上為單一案例實測值。
