砂輪鈍了怎麼修:車削法、滾壓法、研磨法怎麼選
砂輪用久了磨粒會鈍化、堵塞、外形失真,出現打滑、震動、燒傷、表面變差,就是該修整了。修整方法有車削法、滾壓法、研磨法三大類,這篇把三者的原理、優缺點與適用場合排在一起,再帶到最常用的鑽石筆與鑽石滾輪。
一、什麼時候該修整
研磨中磨粒會磨損、破碎、脫落,造成磨粒鈍化、表面堵塞、外形失真。不及時修整會出現一連串症狀:
砂輪與工件打滑、研磨效率下降、研磨力增加使工件變形、震動與噪聲、表面粗糙度變差(出現直波形)、研磨熱增加導致工件燒傷與微裂紋——看到這些就是該修整了。
修整的粗細跟著研磨工序走:粗磨可修得粗一些以提高效率;精磨要修得細一些以保證粗糙度;精密研磨須經精細修整。

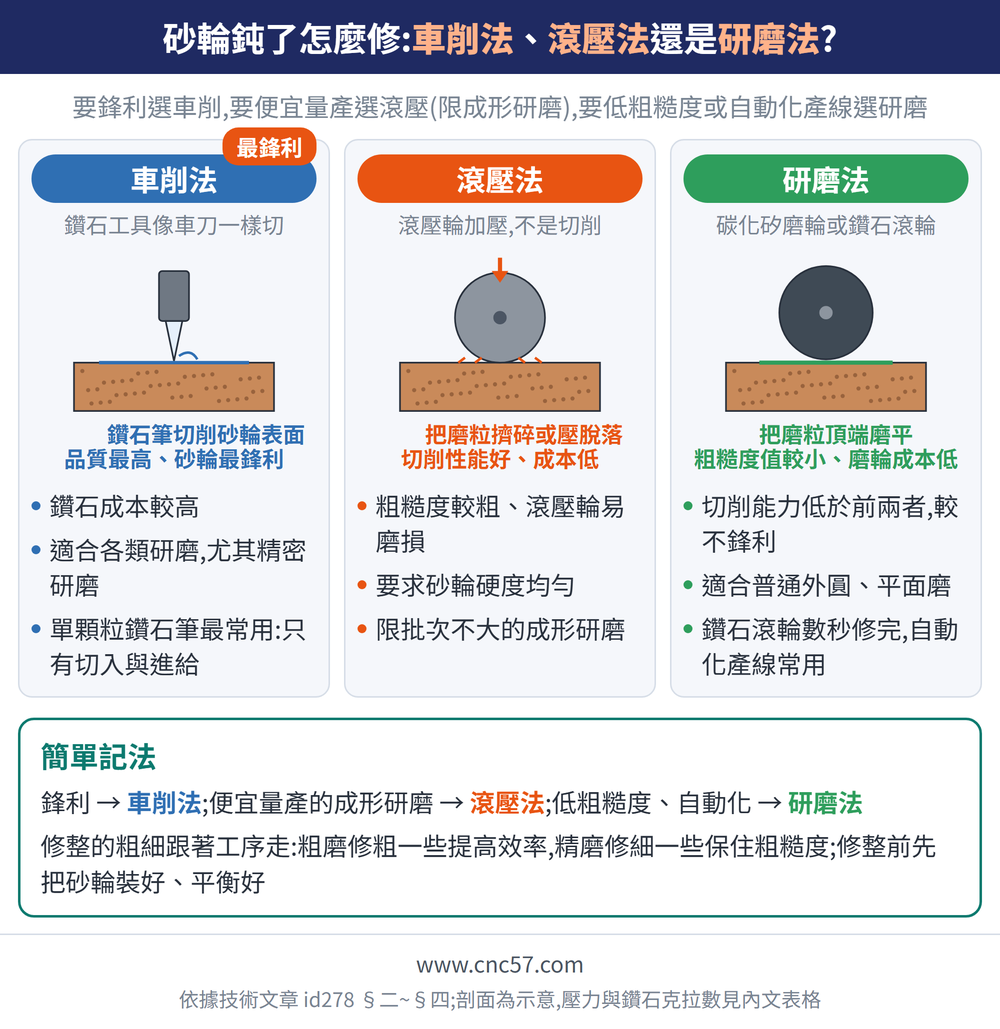

二、三大修整方法一次比較
| 方法 | 原理 | 優缺點與適用 |
|---|---|---|
| 車削法 | 用鑽石工具像車刀一樣切削砂輪表面 | 修整品質最高、砂輪最鋒利;鑽石成本較高。適合各類尤其精密研磨 |
| 滾壓法 | 滾壓輪加壓 3～5MPa 把磨粒擠碎或壓脫落(非切削) | 切削性能好、成本低;但粗糙度較粗、滾壓輪易磨損、要求砂輪硬度均勻。限批次不大的成形研磨 |
| 研磨法 | 用碳化矽磨輪或鑽石滾輪把磨粒頂端磨平 | 粗糙度值較小、磨輪成本低;但切削能力低於前兩者(較不鋒利)。適合普通外圓/平面磨與自動化產線 |
選型口訣:要鋒利選車削法、要便宜量產選滾壓法(限成形研磨)、要低粗糙度或自動化產線選研磨法。
三、最常用的:單顆粒鑽石筆
鑽石是修整砂輪的主要工具(硬度耐磨性最高),其中單顆粒鑽石筆屬「靜止砂輪修整器」——修整時只有垂直切入與平行進給,沒有砂輪速度方向的運動,對應的就是車削法。
影響修整品質的因素包括鑽石刃口形狀與耐磨性、修整進給量與深度、砂輪特性與研磨液。要獲得低表面粗糙度,修整深度與進給量都要取較小值,讓新磨粒刃口精細排列在砂輪表面;一次修整深度通常在 40μm 以下。修整時要用切削液充分冷卻,避免溫度劇烈升高造成鑽石破裂。
鑽石顆粒大小依砂輪直徑選用:
| 砂輪直徑(mm) | 鑽石顆粒(ct) |
|---|---|
| ≤200 | 0.15～0.25 |
| 200～300 | 0.25～0.35 |
| 300～500 | 0.50～0.75 |
| 500～600 | 1.00～1.25 |
四、鑽石滾輪:切入式與擺式
鑽石滾輪屬「運動砂輪修整器」,修整時間短(僅需數秒)、易修複雜成形面,自動化產線常用,分切入式與擺式兩種。
切入式的關鍵是修整速比 qd(滾輪線速度÷砂輪線速度):速度方向相同為順修、相反為逆修。徑向切入產生擠壓作用(磨粒破碎、變鋒利、研磨能力強),切向相對運動產生修磨作用(磨粒削平、粗糙度小)。因此:粗磨用順修、速比 0.5 以上求鋒利;精磨用逆修、較小進給與光修轉數求低粗糙度。
擺式把鑽石滾輪裝在擺臂上擺動修整,依擺動範圍分中修、上修、全修:上修磨刃數少、粗糙度大;全修磨刃數多、粗糙度小。擺式在同一擺動內完成進給與光修、效率較高,但擺臂結構複雜;切入式結構簡單、應用較多。
修整前先把砂輪裝好、平衡好,修整效果才穩定——安裝與平衡見〈砂輪怎麼裝、怎麼平衡〉。
五、常見問題 FAQ
Q:怎麼判斷砂輪該修整了?
出現打滑、研磨力變大、震動與噪聲、表面粗糙度變差(直波形)、甚至工件燒傷與微裂紋,就代表磨粒鈍化或表面堵塞,該修整了。
Q:三種方法哪個修出來最鋒利?
車削法修整品質最高、砂輪最鋒利,但鑽石成本較高。滾壓法便宜適合成形研磨量產,研磨法粗糙度低、適合自動化但較不鋒利。
Q:鑽石筆修整為什麼一定要冷卻?
修整時要用切削液充分冷卻,避免溫度劇烈升高造成鑽石破裂。要低粗糙度時,修整深度與進給量都取較小值。
Q:鑽石滾輪的順修和逆修差在哪?
滾輪與砂輪速度方向相同是順修、相反是逆修。粗磨用順修、速比 0.5 以上求鋒利;精磨用逆修、配較小進給與光修轉數求低粗糙度。
本篇屬〈砂輪與磨床完整導讀:砂輪怎麼讀、怎麼裝、怎麼修,磨壞了怎麼查〉這條線,整條線該從哪讀到哪見該篇。
發布日期:2026-08-16｜最後更新:2026-08-16
