車床上鑽深孔的退刀節奏:孔深階段與材料如何決定啄鑽間隔

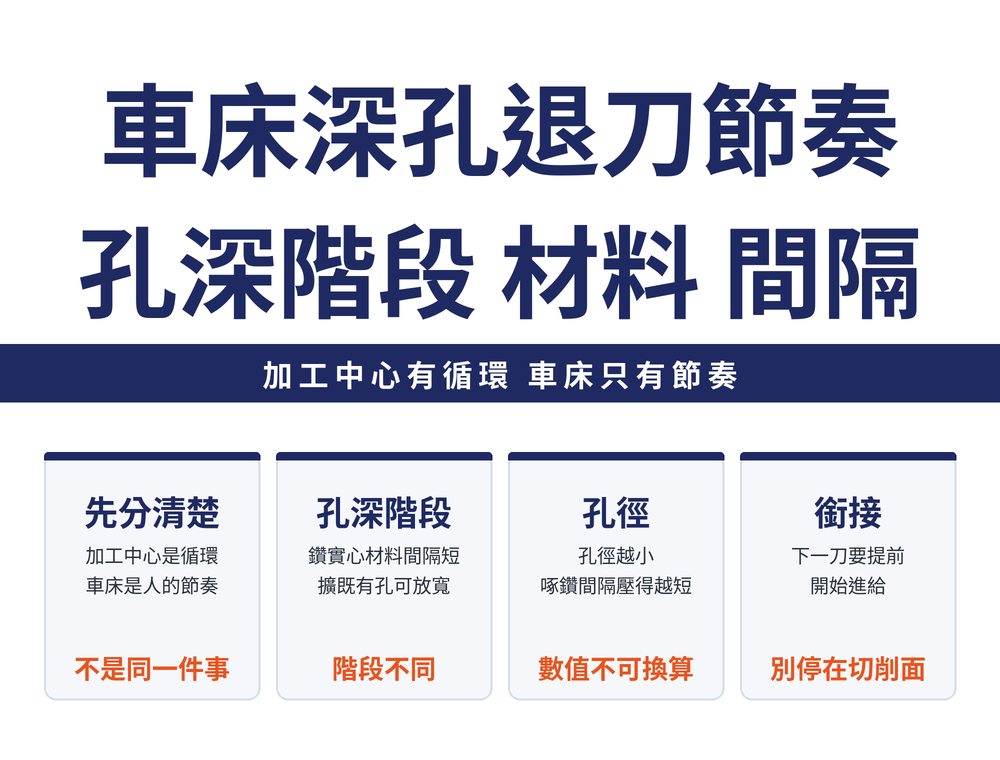

在臥式車床上用標準麻花鑽加接長鑽桿鑽深孔,沒有循環指令可以呼叫,退刀時機是人決定的。這篇講的就是那個「什麼時候該退」:同一支孔,鑽實心材料與擴既有孔的退刀間隔不一樣;孔徑越小,間隔要壓得越短;還有一條比退刀更容易被忽略的進給銜接鐵則。文中三組實測間隔都綁定各自的孔徑與長徑比,逐一標明不可換算。
深孔鑽不斷、鑽得下去,靠的不是轉速也不是進給,是切屑有沒有被帶出來。而在車床上,把切屑帶出來的唯一手段就是退刀。退多勤、什麼時候退,決定這支孔會順利完成還是斷在裡面。
一、先分清楚:這篇講的不是加工中心的標準啄鑽循環
同樣叫啄鑽,兩個場景差很遠。加工中心上的啄鑽是循環指令的事——選縮回法或全退法、把每次啄深填進參數,機器照著跑。那一套請看〈啄鑽技巧:什麼時候需要分段進給、怎麼設〉。
本文講的是另一件事:臥式車床用標準麻花鑽加接長鑽桿鑽深孔時,退刀間隔本身該怎麼隨孔深階段與材料調整。這裡沒有循環可套,大拖板是手上進的,間隔是人一次一次判斷出來的。所以本文不重複循環指令與通則,只講現場的節奏。
二、為什麼車床上要先鑽導向孔,再換接長鑽桿
深孔的第一段不能直接用長鑽桿下。標準做法是先用標準長度的鑽頭儘可能深地鑽出導向孔,再換上裝了加長鑽桿的鑽頭往下接。
理由很直接:接長鑽桿又細又長,剛性差,沒有一段已成形的孔壁扶著它,鑽尖會偏、會震動,孔軸線一歪後面全部走樣。導向孔就是那段扶手。整支孔的路線怎麼排、先近後遠的次序原則,見〈車削進給路線怎麼規劃〉。
三、三組實測間隔:每一組都綁死自己的孔徑與長徑比
下表是三個實際案例的退刀間隔。請整列一起看,別只抄中間的數字——每個間隔都綁定特定孔徑與長徑比。
| 案例與材料 | 孔徑與長徑比 | 加工階段 | 退刀間隔(實測) | 前提限制 |
|---|---|---|---|---|
| 合金鋼磨床主軸油孔 | φ6 mm、孔長 720 mm、長徑比 120 | 接長鑽桿鑽實心 | 每鑽 5〜6 mm 退出排屑 | 此為 φ6 mm、長徑比 120 的實測值,不可換算到其他孔徑 |
| 沃斯田鐵不鏽鋼軸深孔 | φ32 mm、孔深比 38.2 | 接長鑽桿鑽實心 | 每鑽 20〜25 mm 退出排屑 | 此為 φ32 mm、孔深比 38.2 的實測值,不可換算到其他孔徑 |
| 沃斯田鐵不鏽鋼軸深孔 | φ42 mm 擴孔、同一支孔 | 擴既有孔,餘量小 | 可放寬到每鑽 40〜50 mm 才退 | 此為 φ42 mm 擴 φ32 既有孔的實測值,不可換算到其他孔徑 |
| 純銅小深孔噴嘴 | φ0.5 mm、長徑比 10 | 小孔徑鑽削 | 鑽約 0.5 mm 深即退出排屑 | 此為 φ0.5 mm、長徑比 10 的實測值,不可換算到其他孔徑 |
這四列從 0.5 mm 到 50 mm 差了一百倍,不能內插也不能外推——來源明文禁止換算。表格是讓你看見間隔隨什麼變,不是查自己那支孔退幾 mm。
四、同一支孔,鑽實心與擴孔的節奏本來就不同
上表第二、三列是同一支孔的兩個階段,值得單獨看。φ32 mm 鑽實心材料時每 20〜25 mm 就要退,換 φ42 mm 擴這支既有孔時,可以放寬到 40〜50 mm。
差別在切下來的材料量。鑽實心是整個鑽尖都在切,切屑塞滿螺旋槽;擴孔只切外圈那圈餘量,量少、排屑通道相對空。餘量越小、切下來的材料越少,退刀間隔就可以放寬。
所以判斷退刀時機時,不要拿「這支孔多深」當唯一變數。要問的是「這一刀在切多少材料」——同一支孔換了階段,答案就變了。這兩個間隔都是上表指明的那個孔徑組合的實測值,不可換算到其他孔徑。
五、孔徑越小,間隔要壓得越短
純銅噴嘴那個 φ0.5 mm 的孔,鑽約 0.5 mm 深就必須退出排屑——大約等於鑽一個孔徑的深度。同一個零件上鑽 φ3 mm 孔時,一樣要反覆退出排屑,否則會導致鑽頭折斷。
原因是排屑通道的截面積隨直徑平方縮小,而鑽頭本身的抗扭斷面也同步變弱。小孔沒有容錯空間:切屑一堵,扭矩瞬間上來,鑽頭就斷在孔裡。這時候動作要靈敏,不可急於求成。
上述 0.5 mm 深這個數字,是 φ0.5 mm、長徑比 10 的純銅孔實測值,不可換算到其他孔徑。可以帶走的是方向:孔徑越小,啄鑽間隔要壓得越短。
六、比退刀更容易漏掉的一條:下一刀要提早開始進給
退出來排完屑,鑽頭要再送回去。這裡有一條鐵則,漏掉會直接吃掉前面所有節奏控制的效果。
第二次移動大拖板進給時,必須在上一次鑽削深度前約 1 mm 處就開始進給,千萬不要讓鑽頭接觸到待切削表面之後才開始進給。
換句話說,鑽頭抵達孔底時進給必須已經在走了,不能是「碰到了才開始動」。合金鋼那個 φ6 mm 案例的自動進給量為 0.05〜0.08 mm/r,同樣是該孔徑與長徑比下的實測值,不可換算;自己的進給怎麼算,見〈車削加工計算公式大全〉。
退刀端也一樣:停止進給和退刀要果斷迅速,不要拖泥帶水。退刀本身的距離與方式,見〈引入長度與越程長度〉。
七、為什麼這條鐵則對加工硬化敏感材料特別關鍵
鑽尖停在待切削表面上不動,不是「什麼都沒發生」。刃口在原地摩擦擠壓,那一層表面會被加工硬化。下一刀要切的,就變成一層比原本硬的材料。
後果有兩個:再鑽削變得困難,以及鑽頭磨損加快。而且它會累積——每退一次刀就多硬化一層,鑽到後段愈來愈難進。
這條對沃斯田鐵不鏽鋼、鈦合金這類加工硬化敏感材料尤其關鍵。上表第二、三列的那支孔就是沃斯田鐵不鏽鋼,它的退刀間隔要壓在 20〜25 mm,不只是為了排屑,也是為了讓每一刀都乾淨地切進去、不在表面停留。

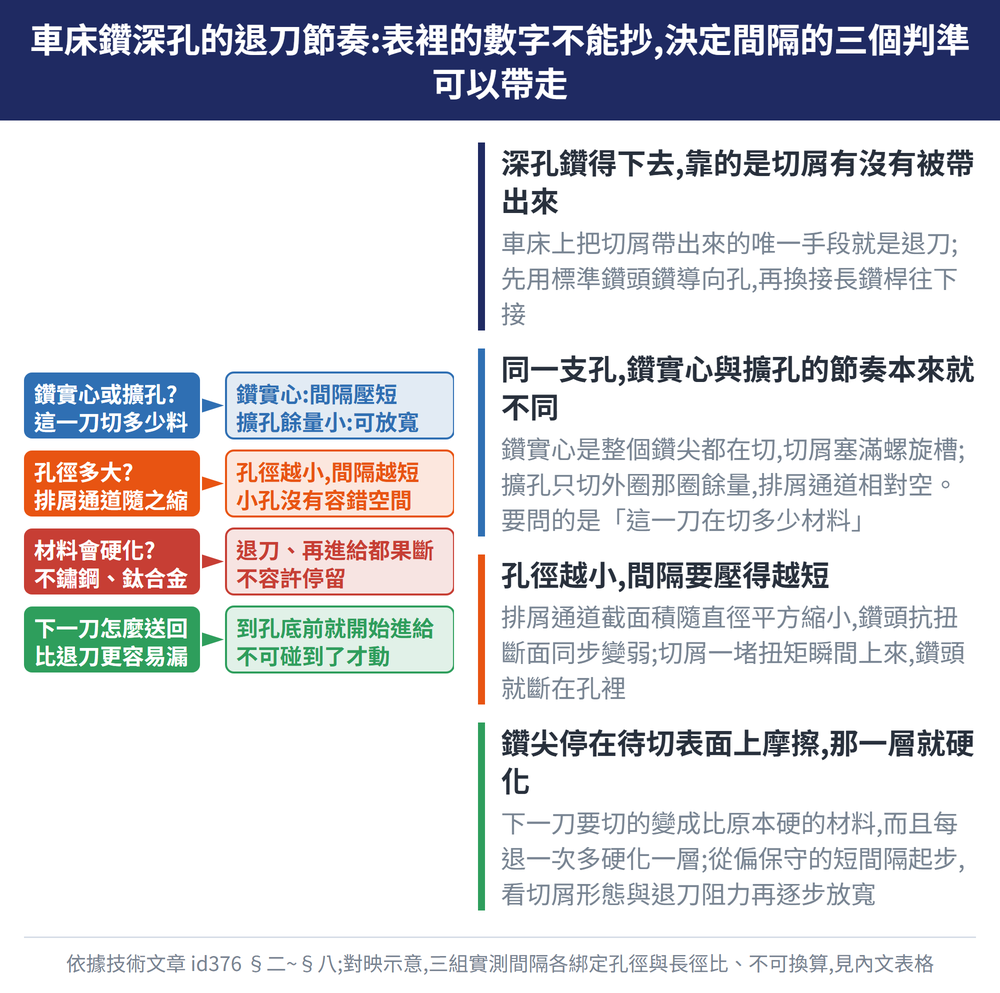

八、自己那支孔要用多少間隔,怎麼定
表裡的數字不能抄,但決定間隔的邏輯可以帶走。三個可移植的判準:
| 要問的問題 | 往哪個方向調 |
|---|---|
| 這一刀在鑽實心,還是在擴既有孔? | 鑽實心壓短,擴孔可放寬 |
| 孔徑多大? | 孔徑越小,間隔越短 |
| 材料會不會加工硬化? | 會的話,退刀與再進給都要更果斷,不容許停留 |
實務做法是:從偏保守的短間隔起步,觀察切屑形態與退刀阻力再逐步放寬。切屑出來是碎、是捲、還是纏成一團,比任何表格都更準確地告訴你排屑順不順。第一支孔請以小樣驗證為準,不要一開始就拉到極限。
本主題的完整導讀見〈車削刀路完整導讀〉。
九、常見問題 FAQ
Q:車床上的啄鑽和加工中心的啄鑽循環是同一回事嗎?
不是。加工中心是把每次啄深填進循環指令,由機器執行縮回法或全退法;車床用標準麻花鑽加接長鑽桿鑽深孔時沒有循環可套,大拖板是人在進,退刀間隔要隨孔深階段與材料當場判斷。
Q:文中 5〜6 mm、20〜25 mm 這些間隔可以套到我的孔嗎?
不可以。每組數字都綁定特定孔徑與長徑比:5〜6 mm 是 φ6 mm、長徑比 120;20〜25 mm 與 40〜50 mm 是 φ32/φ42 mm、孔深比 38.2;0.5 mm 是 φ0.5 mm、長徑比 10。來源明文禁止外推,請以自己的孔小樣驗證。
Q:為什麼擴孔階段可以比鑽實心退得少?
因為擴孔只切外圈那一圈餘量,切下來的材料少、排屑通道相對空;鑽實心是整個鑽尖在切,切屑很快塞滿螺旋槽。餘量越小,退刀間隔就可以放寬。
Q:為什麼下一刀要提早約 1 mm 就開始進給?
為了不讓鑽尖停在待切削表面上摩擦。停留會使該層表面加工硬化,下一刀要切的材料變硬,造成再鑽削困難並加快鑽頭磨損。對沃斯田鐵不鏽鋼、鈦合金這類加工硬化敏感材料尤其要注意。
