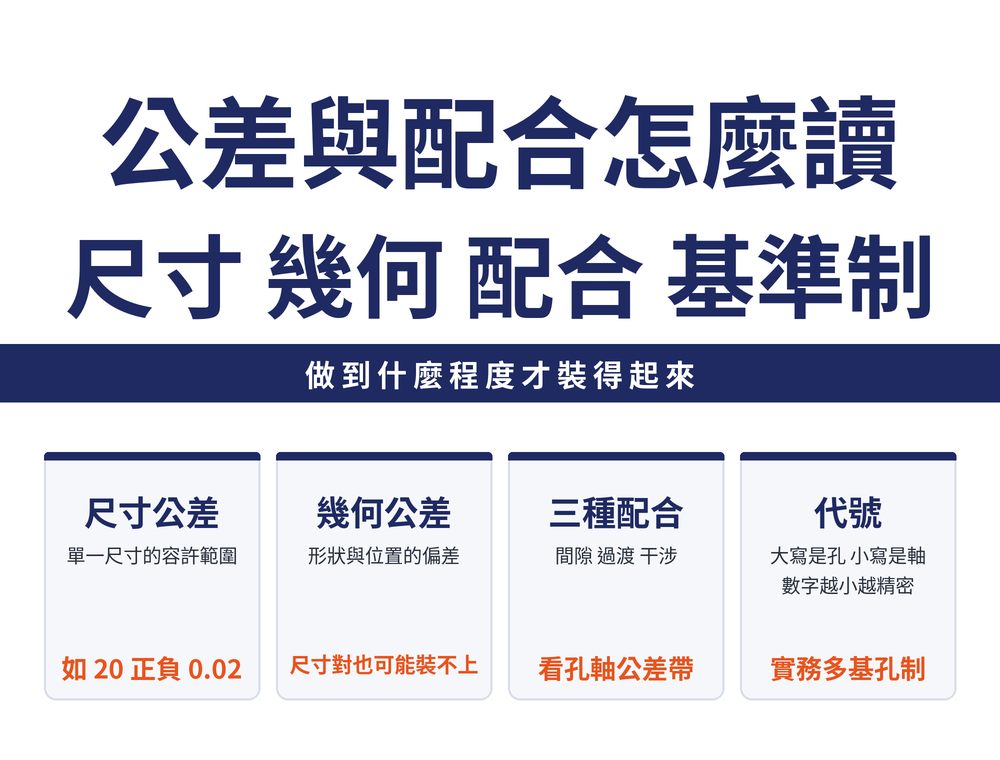

公差與配合怎麼讀：尺寸公差、幾何公差與配合型式
圖面上的公差不是給加工廠找麻煩的，它在說「這個尺寸做到什麼程度才裝得起來」。分不清尺寸公差與幾何公差，或不知道 H7 代表什麼，報價與加工都會出問題。這篇把讀圖需要的公差概念一次講清楚。
一、公差在說什麼
沒有任何加工能做出「剛好 20.000 mm」。公差就是圖面在說：做到多少之間都算合格。
公差開得太鬆，件裝不起來；開得太緊，價格與工時暴增卻用不到。公差是設計者對「必要精度」的宣告，不是保險。
二、尺寸公差與幾何公差
| 類別 | 管什麼 | 例 |
|---|---|---|
| 尺寸公差 | 單一尺寸的容許範圍 | 孔徑 20 ±0.02 |
| 幾何公差 | 形狀與位置的容許偏差 | 平面度、真圓度、同心度、垂直度 |
尺寸對了不代表裝得上。一個孔每個方向量都是 20.01，但如果它是歪的或位置偏了，軸一樣插不進去——那是幾何公差在管的事。這是新手最常踩的一個坑。
幾何公差有 17 項、各有專屬符號,見〈幾何公差是什麼〉與〈幾何公差符號一覽表〉。
三、配合的三種型式
配合講的是孔與軸裝在一起之後的鬆緊關係，由兩者公差帶的相對位置決定：
| 型式 | 關係 | 用在哪 |
|---|---|---|
| 間隙配合 | 孔一定大於軸，恆有間隙 | 需相對轉動或滑動的部位 |
| 過渡配合 | 可能有間隙也可能有干涉 | 要定位準又需可拆的部位 |
| 干涉配合 | 軸一定大於孔，需壓入或熱裝 | 不打算拆開、需傳遞扭力的部位 |
四、代號怎麼讀
常見寫法像 H7、h6、g6，由兩個部分組成：
英文字母決定公差帶的位置——大寫是孔、小寫是軸。數字是公差等級（IT 等級），數字越小、公差帶越窄、越精密，加工成本也越高。
所以 H7 是孔、h6 是軸；而 H7 的公差帶比 H8 窄。實際數值依尺寸區間查表，孔的數值見孔徑尺寸公差表，軸的見軸徑尺寸公差表。
五、基孔制與基軸制
要湊出一種配合，可以動孔也可以動軸，但總要有一邊固定當基準：
基孔制——孔固定為 H，改變軸的代號來得到不同配合。基軸制——軸固定為 h，改變孔的代號。
實務上基孔制較常用，原因很現實：孔是用鑽頭、鉸刀這類定尺寸刀具做的，改尺寸等於換刀；軸用車削調整相對容易。除非有特殊理由（例如使用現成的標準軸件），否則優先選基孔制。配合選型的細節見公差等級與配合全解析。
六、常見問題 FAQ
Ｑ：H7 和 h7 有什麼不同？
大寫代表孔、小寫代表軸。H7 是孔的公差代號，h7 是軸的，兩者公差帶位置不同，不可混用。
Ｑ：尺寸量對了為什麼還裝不上？
尺寸公差只管單一尺寸。孔若歪斜或位置偏移，屬幾何公差的範圍，尺寸合格仍可能裝不進去。
Ｑ：公差數字越小越好嗎？
不是。數字越小越精密，但加工成本與工時也大幅上升。應依實際功能需求開，不要以此當保險。
Ｑ：為什麼實務上多用基孔制？
孔多以鑽頭、鉸刀等定尺寸刀具加工，改尺寸等於換刀；軸用車削調整較容易，因此固定孔、調整軸較經濟。
