三座標測量機精度檢測與不確定度解析｜ISO 10360量測標準完整指南

三座標測量機（CMM）是精密量測中最關鍵的設備，其性能評估主要依據ISO 10360與JIS B 7440標準進行，涵蓋長度測量誤差、重複性、掃描精度與旋轉軸誤差等指標。本資料系統化整理三座標測量機的精度驗證方法與不確定度概念，協助製造業提升量測可靠性與品質控制能力。

三座標測量機是什麼

三座標測量機（CMM）用於測量工件幾何尺寸與形狀精度，透過X、Y、Z三軸座標系統進行高精度量測，廣泛應用於：

• 精密加工（CNC、模具）
• 航太與汽車產業
• 品質檢測與逆向工程

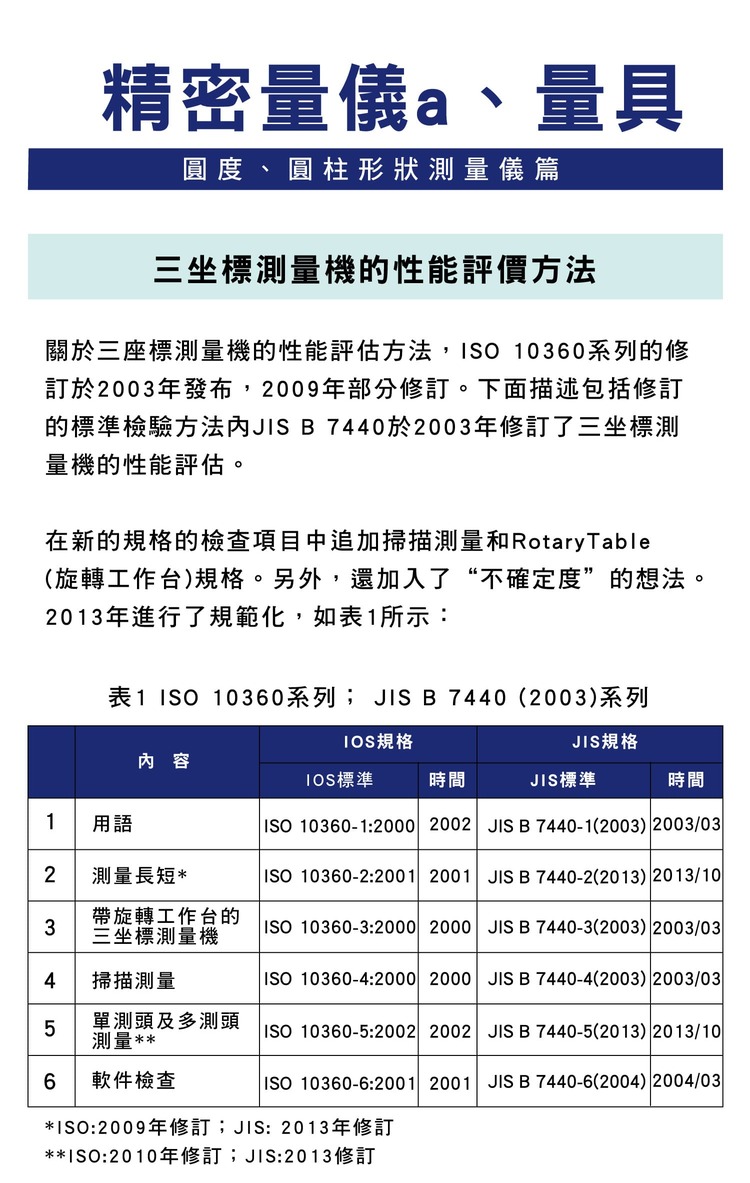

ISO 10360與JIS B 7440標準解析

三座標測量機的性能評估依據：

• ISO 10360系列（國際標準）
• JIS B 7440（日規）

主要檢測項目包括：

• 長度測量誤差
• 掃描測量精度
• 旋轉工作台精度
• 多測頭測量能力
• 軟體驗證

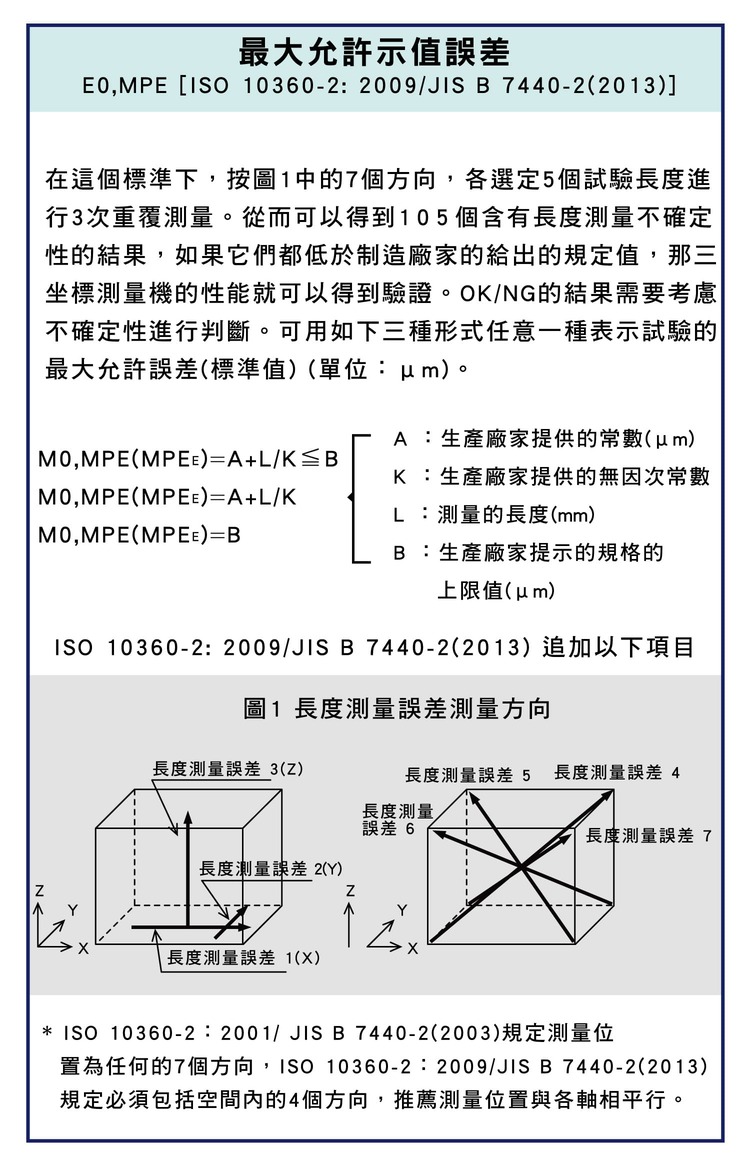

長度測量誤差（核心指標）

在空間7個方向進行測量：

• 每方向選擇5種長度
• 每長度重複測量3次
• 共產生105筆測試數據

只要全部數據低於允許誤差（MPE），即為合格。

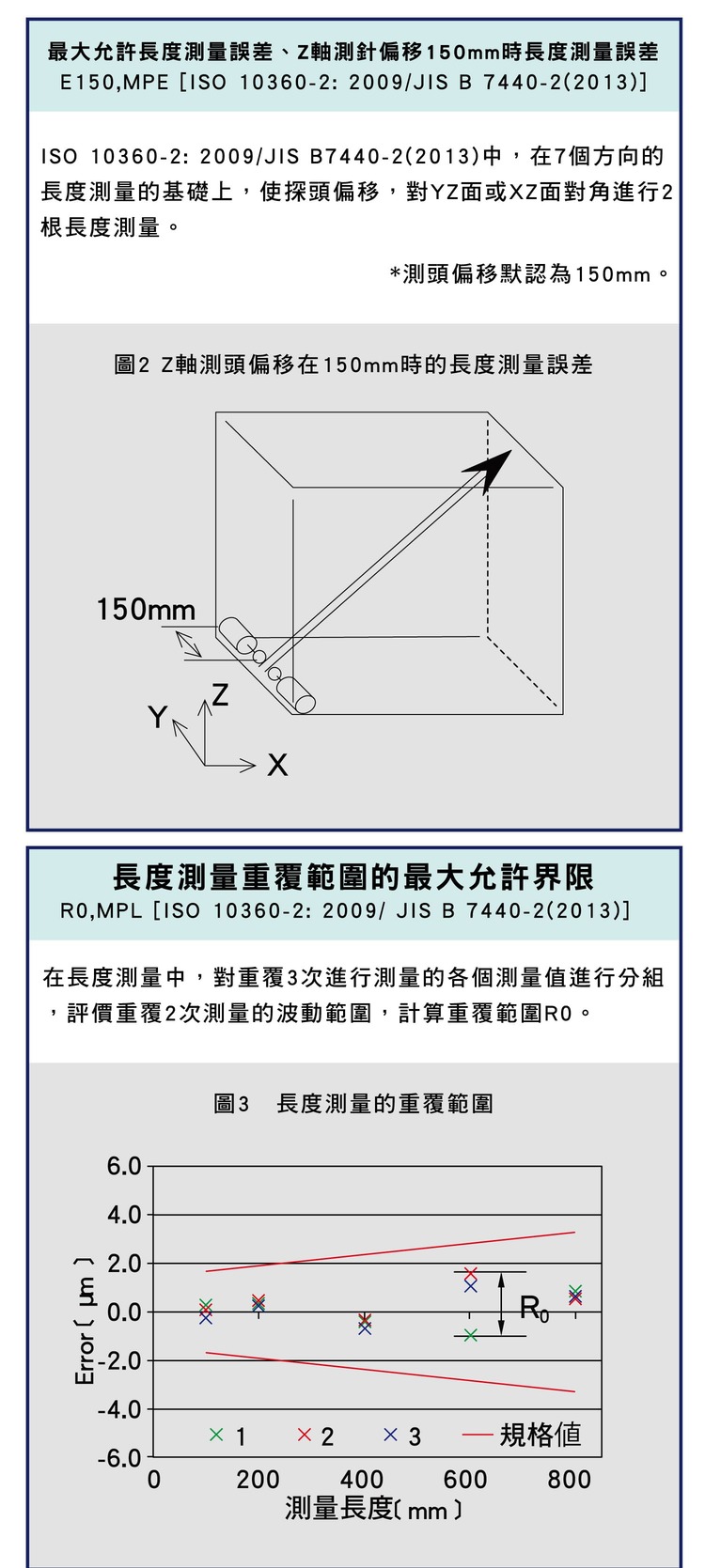

測頭偏移測試（Z軸150mm）

• 測頭偏移150mm
• 在YZ與XZ對角線方向測量
• 評估偏移對精度影響

此項為評估CMM實際應用能力的重要指標。

重複性測量（Repeatability）

定義：

• 同一測量重複3次
• 計算變動範圍 R0

若R0低於標準，即表示：

• 測量穩定性良好
• 設備可靠度高

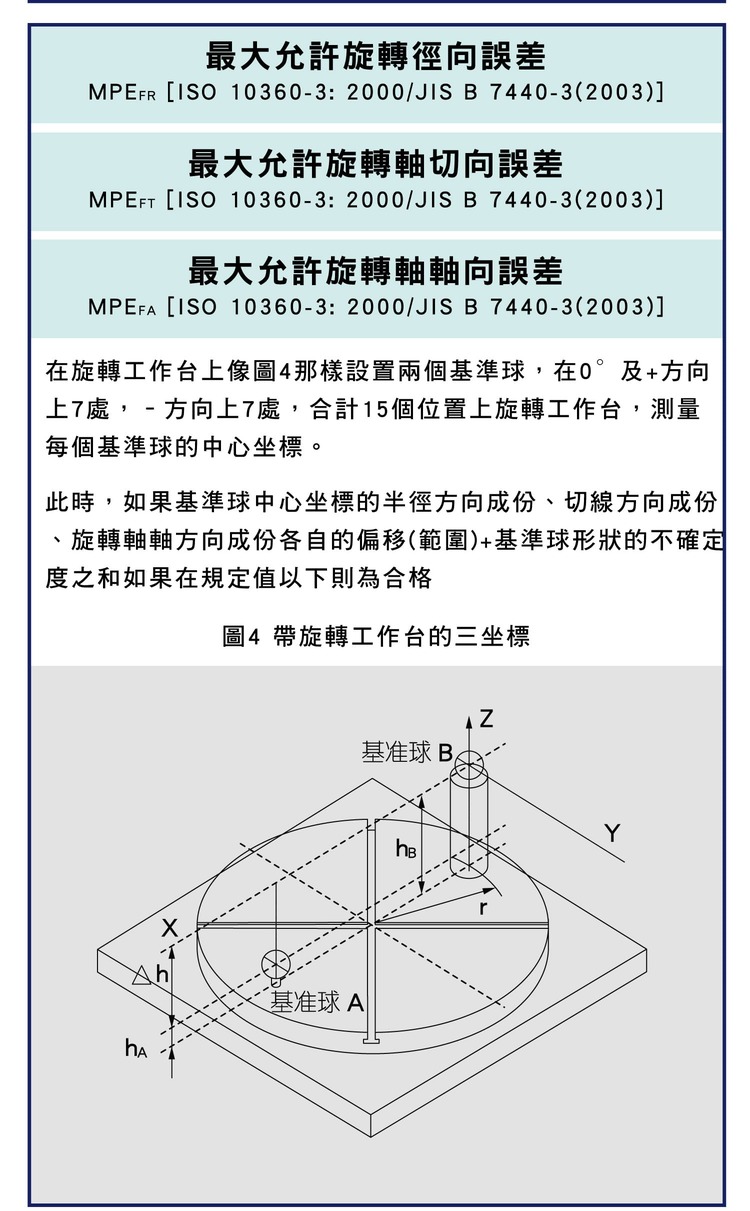

旋轉工作台誤差（Rotary Table Error）

測試內容：

• 設置2個基準球
• 在15個角度位置測量

評估三種誤差：

• 徑向誤差（MPEFR）
• 切向誤差（MPEFT）
• 軸向誤差（MPEFA）

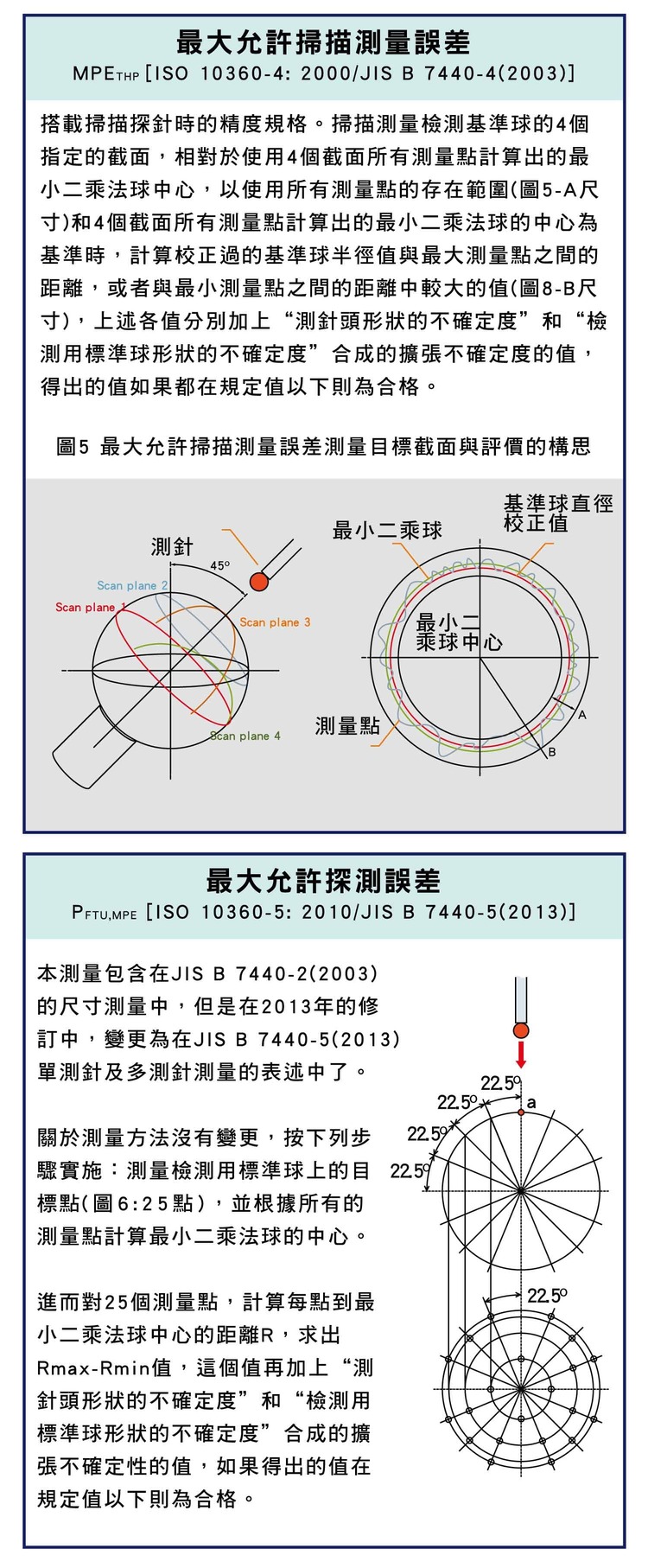

掃描測量誤差（Scanning Accuracy）

• 測量基準球4個截面
• 使用最小二乘法計算球心
• 計算最大偏差

並需考慮：

• 測針不確定度
• 標準球不確定度

---

探測誤差（Probing Error）

測量方法：

• 在標準球上測量25點
• 計算最大與最小距離差（Rmax - Rmin）

此數值反映：

• 測頭精度
• 測量一致性

---

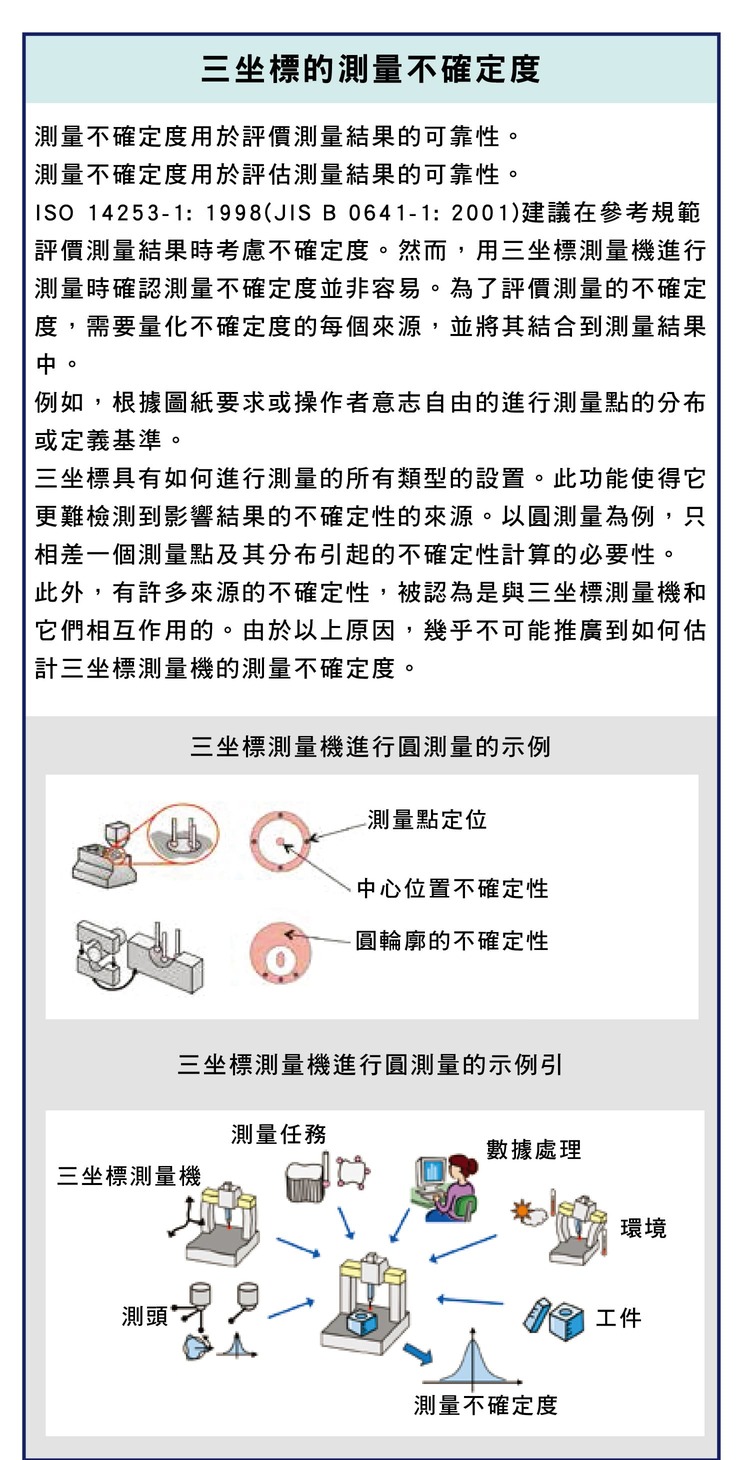

測量不確定度（最關鍵概念）

測量不確定度來源包括：

• 測頭誤差
• 機台幾何誤差
• 環境因素（溫度）
• 測量策略（點位分布）
• 數據處理

重點：

• 不確定度代表測量可信度
• 不同測量方法會影響結果

---

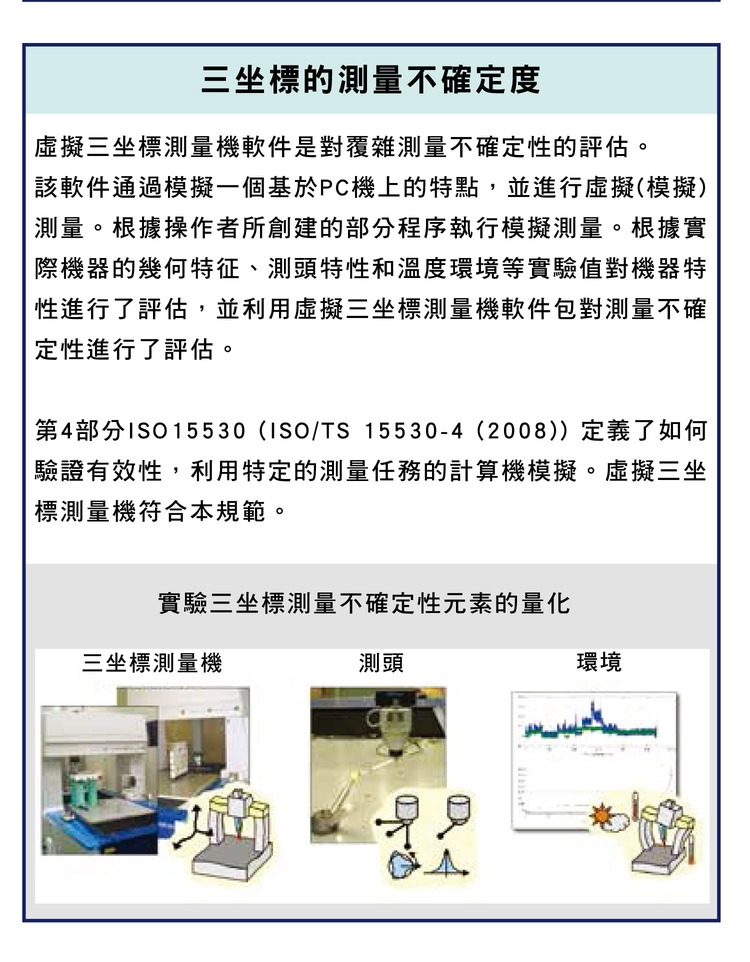

虛擬CMM與不確定度模擬

• 利用電腦模擬測量過程
• 評估測量不確定度
• 符合ISO 15530標準

應用價值：

• 提前預測量測誤差
• 降低實驗成本
• 提升品質控制
