螺紋底孔徑表(其他規格)完整指南：STI、管牙與 BSW
本文整理多種非標準與特殊螺紋的底孔徑選用表,包含螺紋護套(STI)、美制螺紋(UNC/UNF)、英制螺紋(BSW/Whitworth)、平行管螺紋(PS/PF/G)與錐形管螺紋(NPT/NPTF)。內容涵蓋內螺紋小徑(D1)、最大最小值及建議底孔徑,並補充攻牙注意事項與咬合率概念,適用於 CNC 加工、維修補牙與管件密封設計,協助提升螺紋精度與加工穩定性。
一、各類特殊螺紋底孔重點
| 螺紋類型 | 底孔重點與應用 |
|---|---|

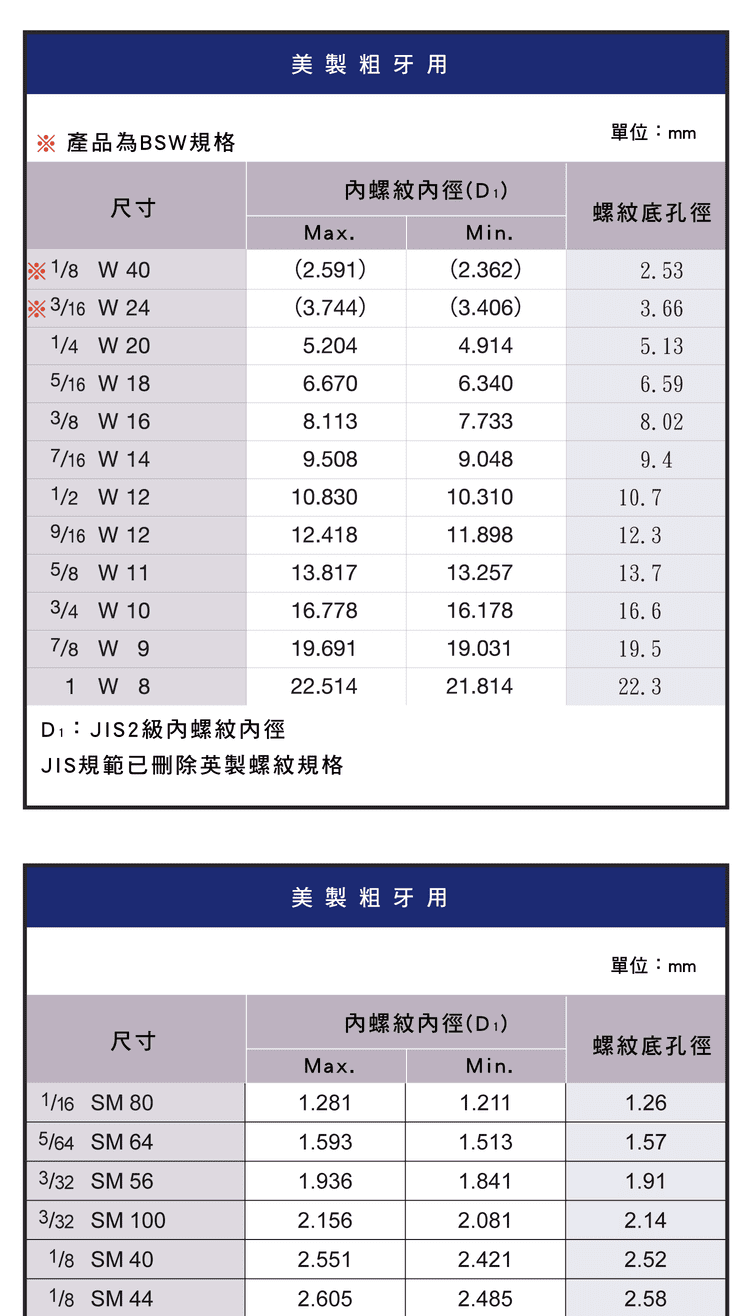

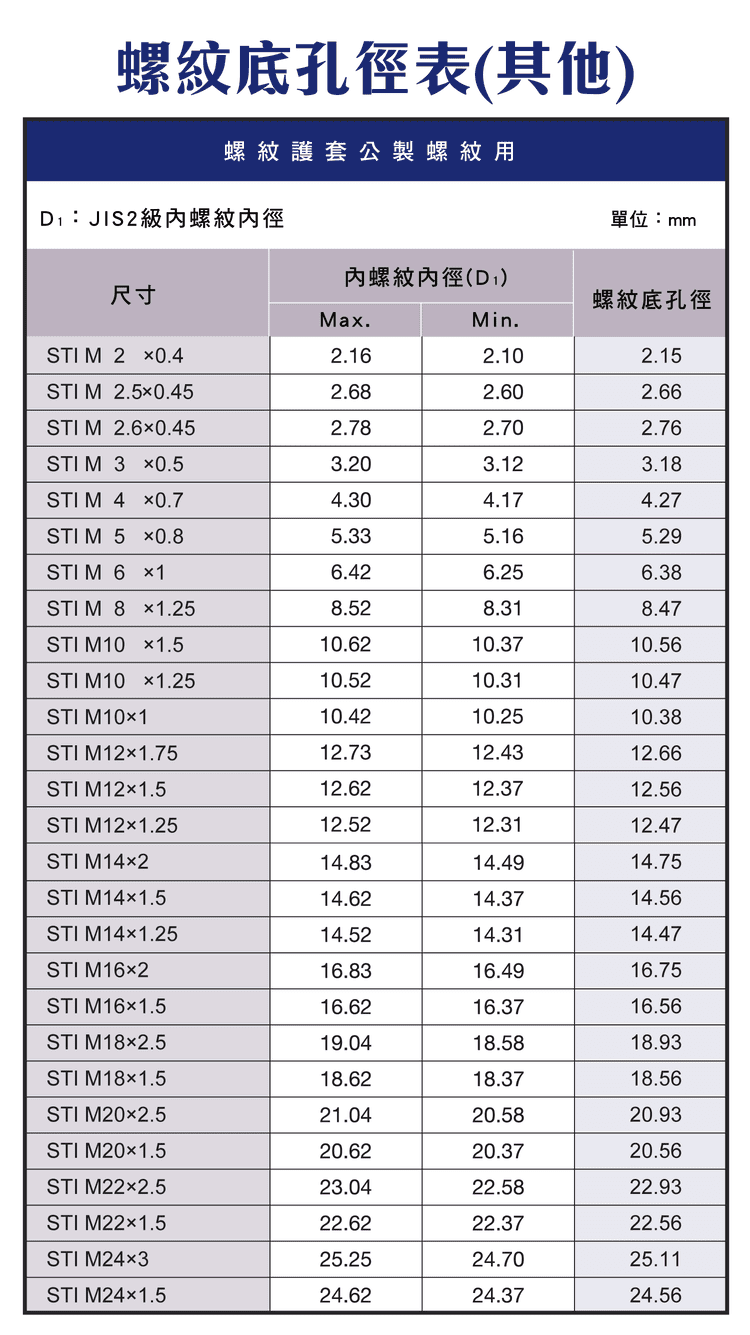

| STI 螺紋護套用 | 底孔需比一般螺紋大、須搭配專用 STI 絲攻;用於航太零件與鋁件強化、修復滑牙孔 |

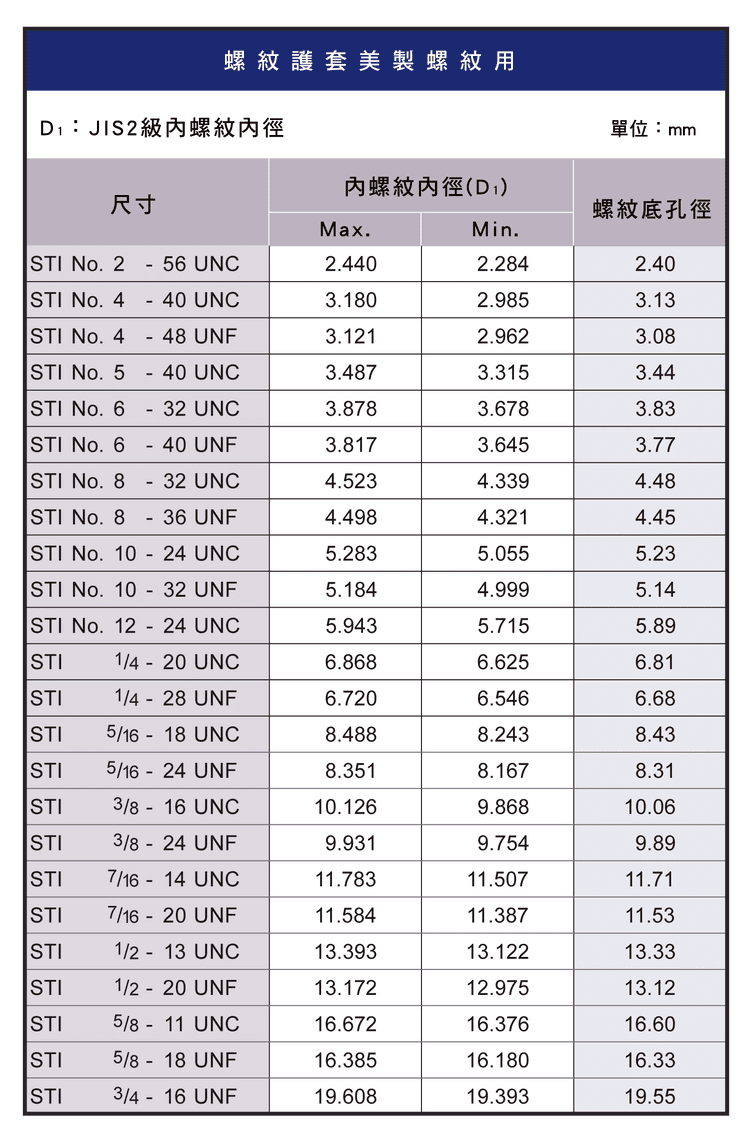

| 美制 UNC / UNF | UNC 較易加工；UNF 螺距較細，同尺寸下底孔徑通常略大於 UNC(依 D=TD−TP 公式，螺距越小底孔越大)；細節見美制底孔徑表 |
| 英制 BSW(Whitworth) | 牙型角 55°(與美制 60° 不同),用於舊設備維修與英規機械 |

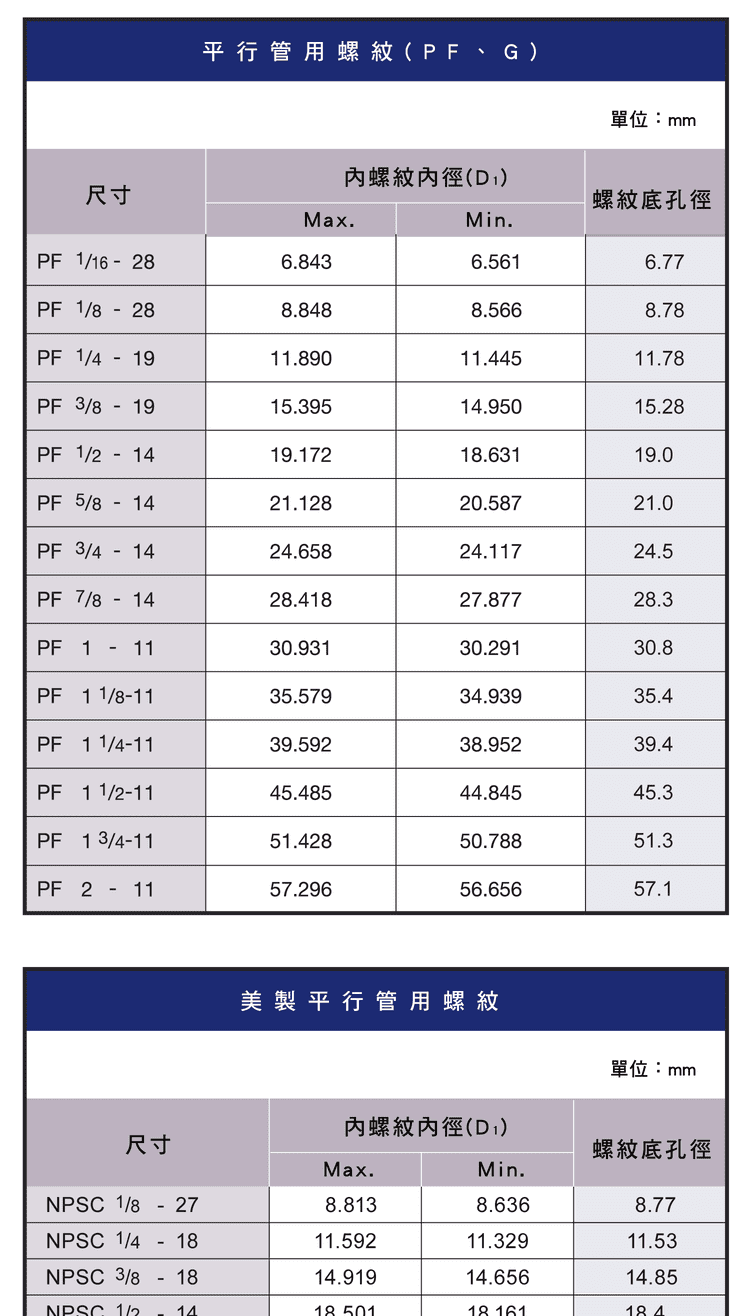

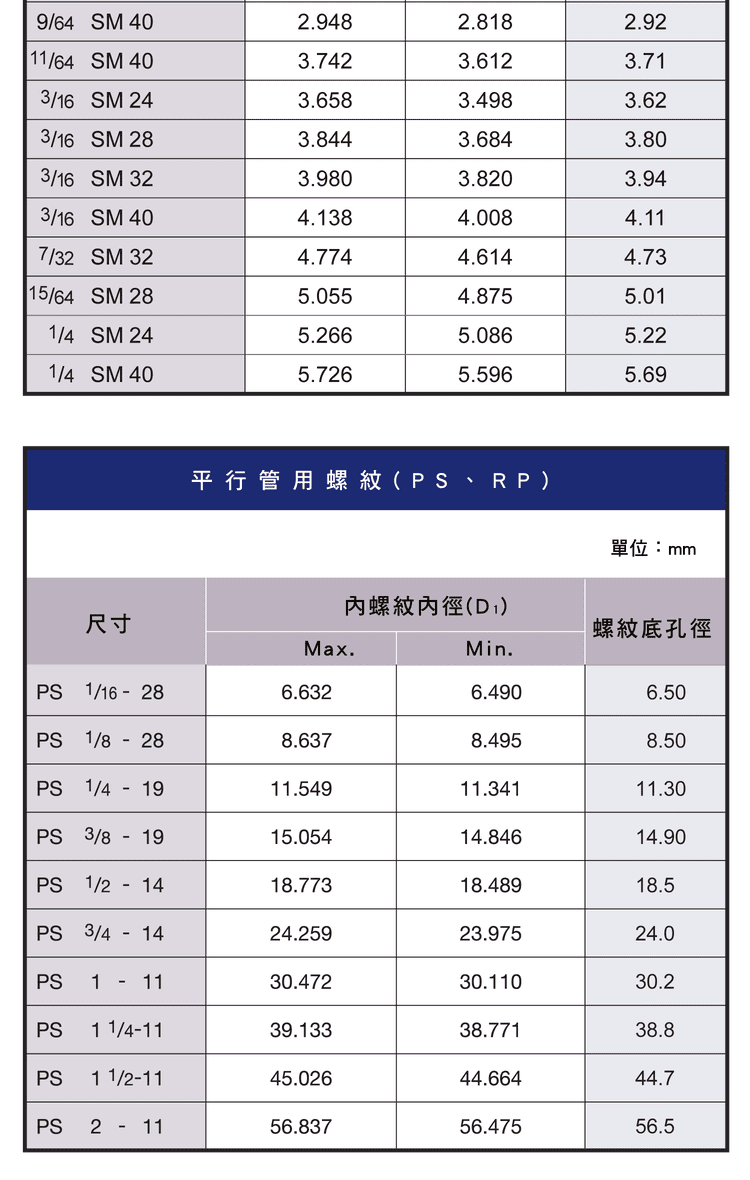

| 平行管螺紋 PS / PF / G | 本身無密封功能,需搭配墊片或密封件;底孔依平行管牙規格 |

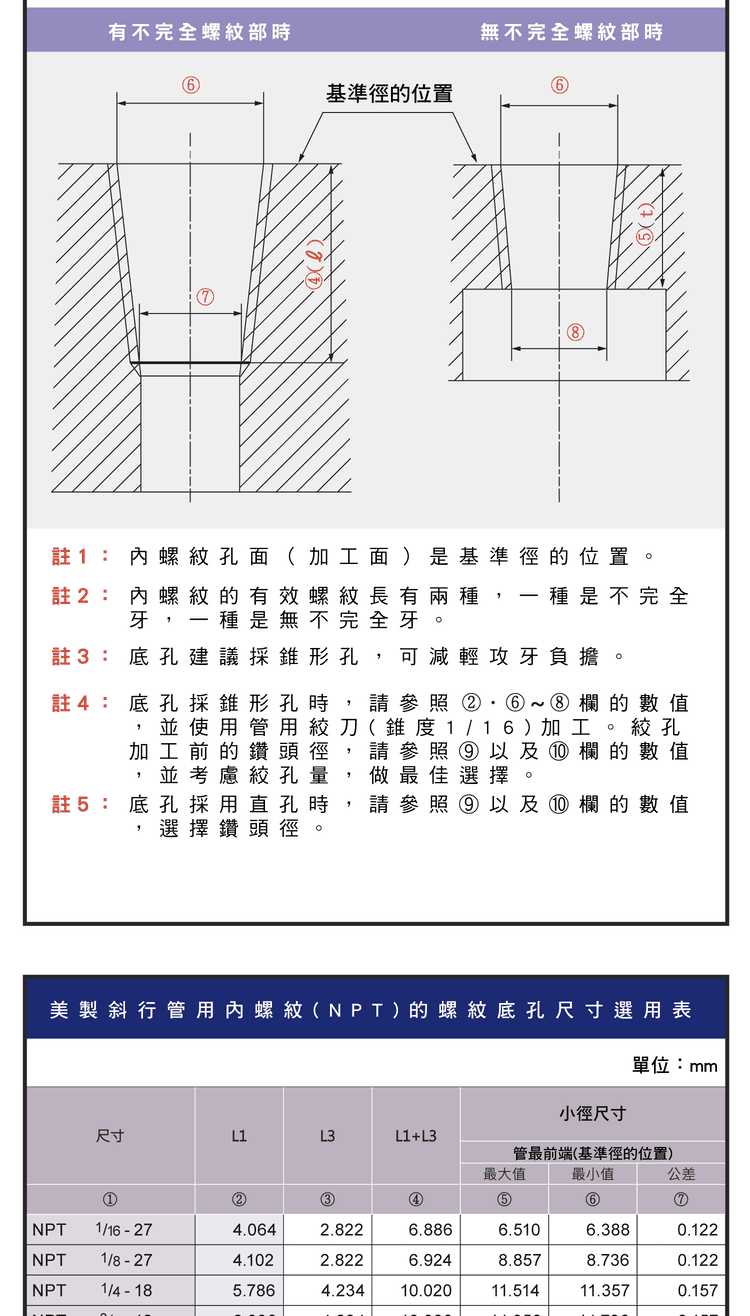

| 錐形管螺紋 NPT / NPTF | 錐度設計靠牙面干涉密封,NPTF 為乾式密封;底孔依錐管規格與錐度 |
二、底孔選擇的共同原則

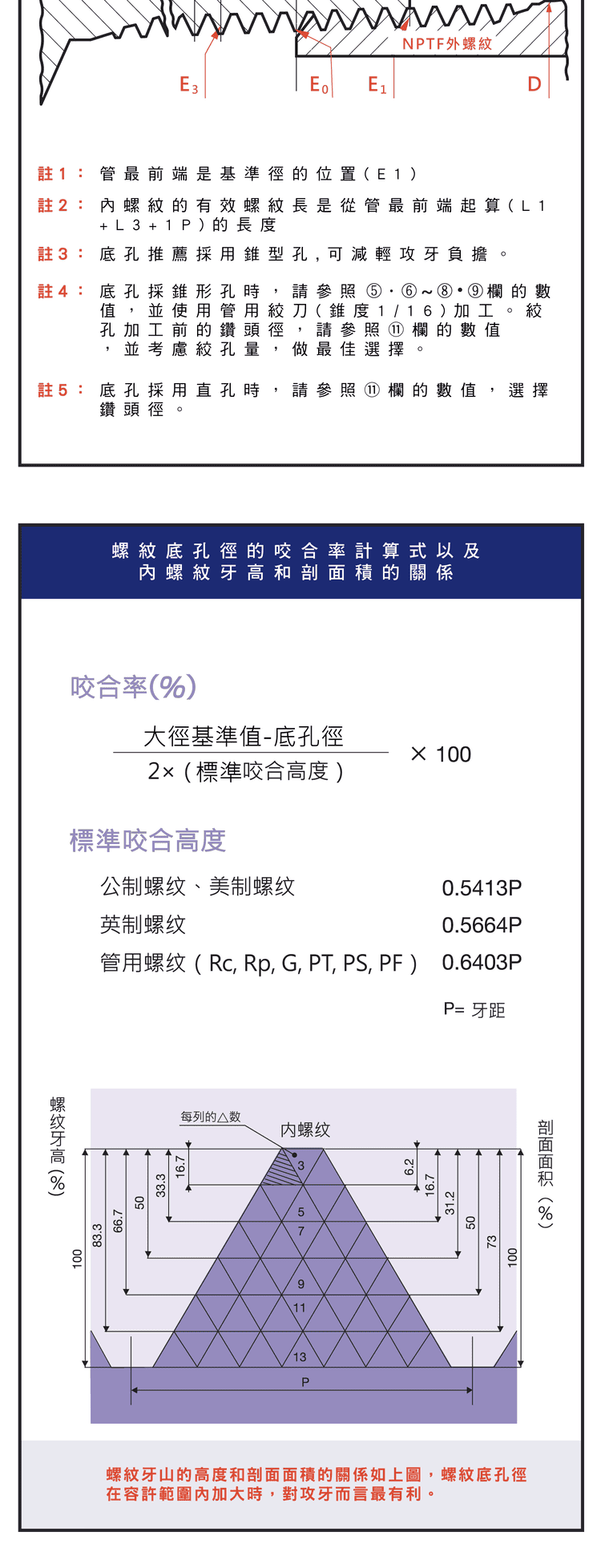

不論何種螺紋,底孔徑都接近內螺紋小徑:底孔偏小→強度高但攻牙扭力大、易斷刀;底孔偏大→攻牙順暢但強度下降。實務建議約 60~75% 咬合率,並依材料(鋼/鋁/不鏽鋼)微調,搭配切削油與正確絲攻型式。管螺紋另需考量錐度與密封方式。

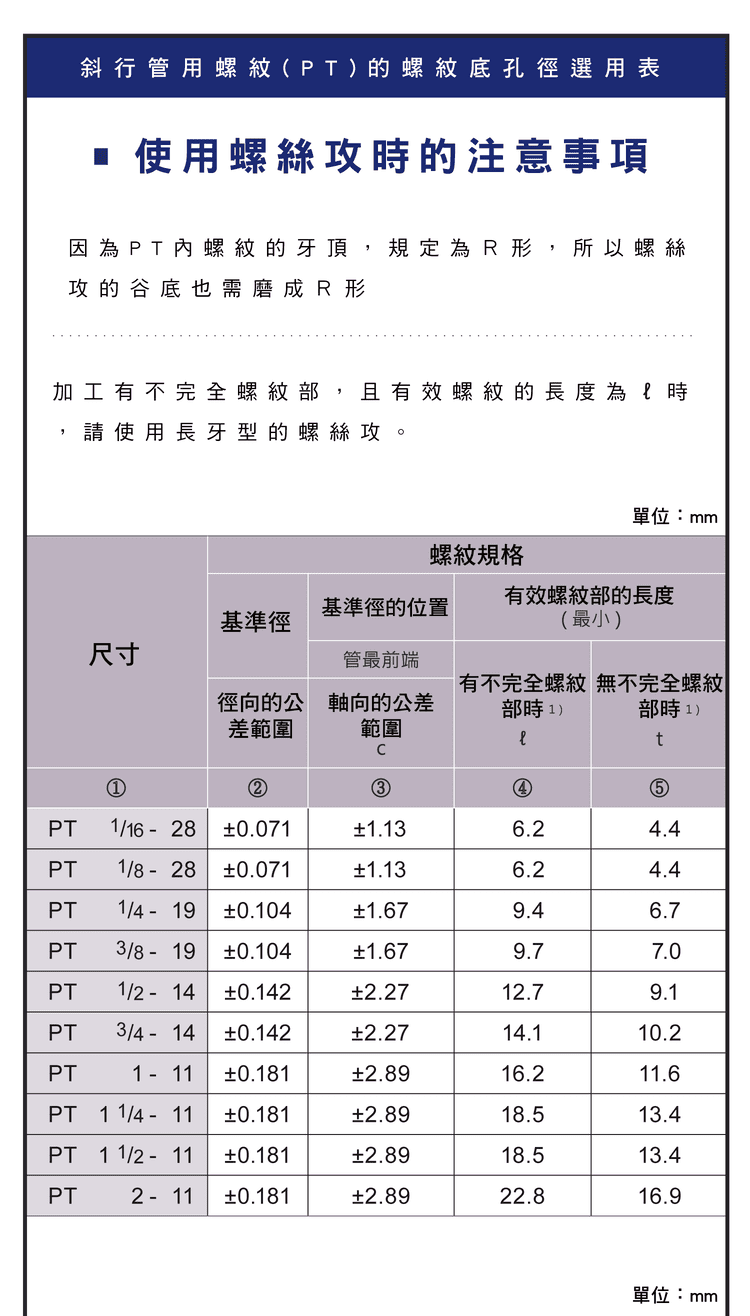

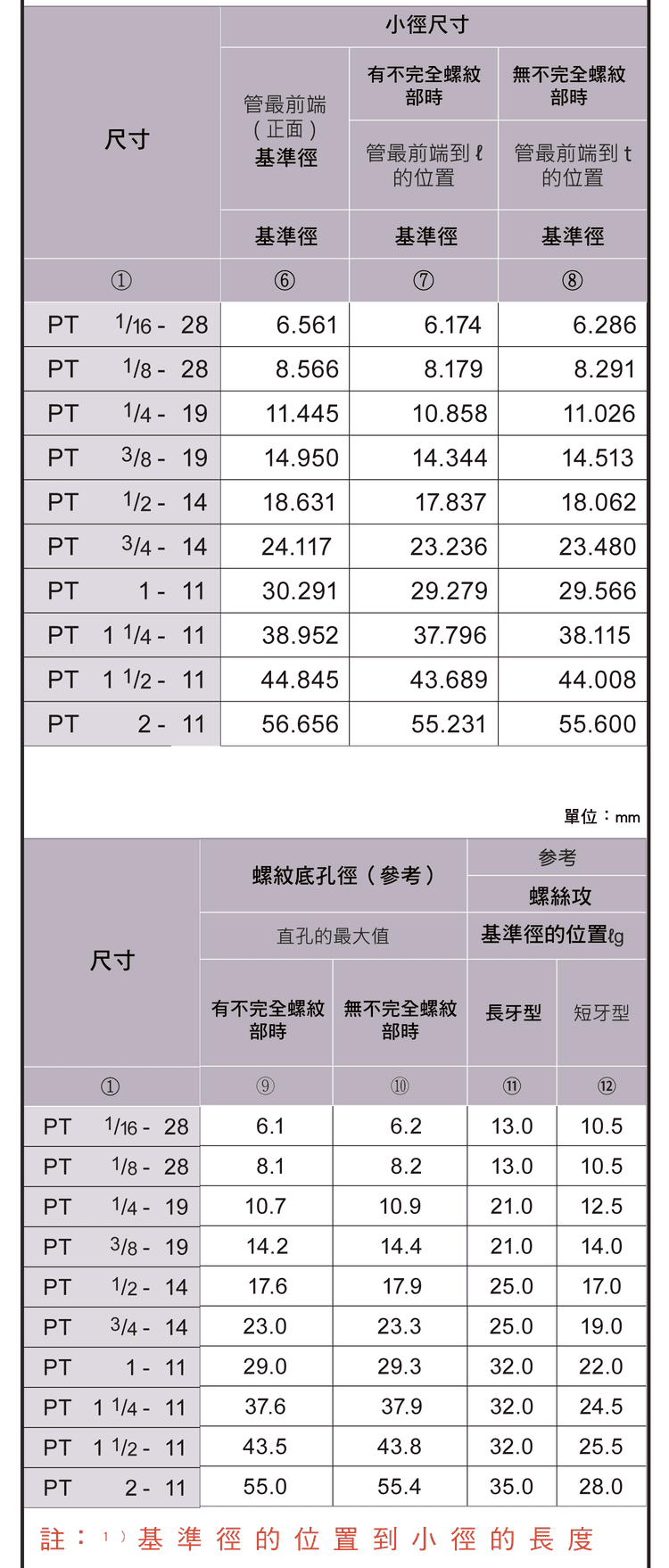

PT 錐形管螺紋 底孔徑與攻牙深度對照表
| 尺寸 | 底孔徑—有不完全螺紋部時（⑨） | 底孔徑—無不完全螺紋部時（⑩） | 螺絲攻基準徑位置 ℓg—長牙型（⑪） | 螺絲攻基準徑位置 ℓg—短牙型（⑫） |
|---|---|---|---|---|
| PT 1/16 - 28 | 6.1 | 6.2 | 13.0 | 10.5 |
| PT 1/8 - 28 | 8.1 | 8.2 | 13.0 | 10.5 |
| PT 1/4 - 19 | 10.7 | 10.9 | 21.0 | 12.5 |
| PT 3/8 - 19 | 14.2 | 14.4 | 21.0 | 14.0 |
| PT 1/2 - 14 | 17.6 | 17.9 | 25.0 | 17.0 |
| PT 3/4 - 14 | 23.0 | 23.3 | 25.0 | 19.0 |
| PT 1 - 11 | 29.0 | 29.3 | 32.0 | 22.0 |
| PT 1 1/4 - 11 | 37.6 | 37.9 | 32.0 | 24.5 |
| PT 1 1/2 - 11 | 43.5 | 43.8 | 32.0 | 25.5 |
| PT 2 - 11 | 55.0 | 55.4 | 35.0 | 28.0 |

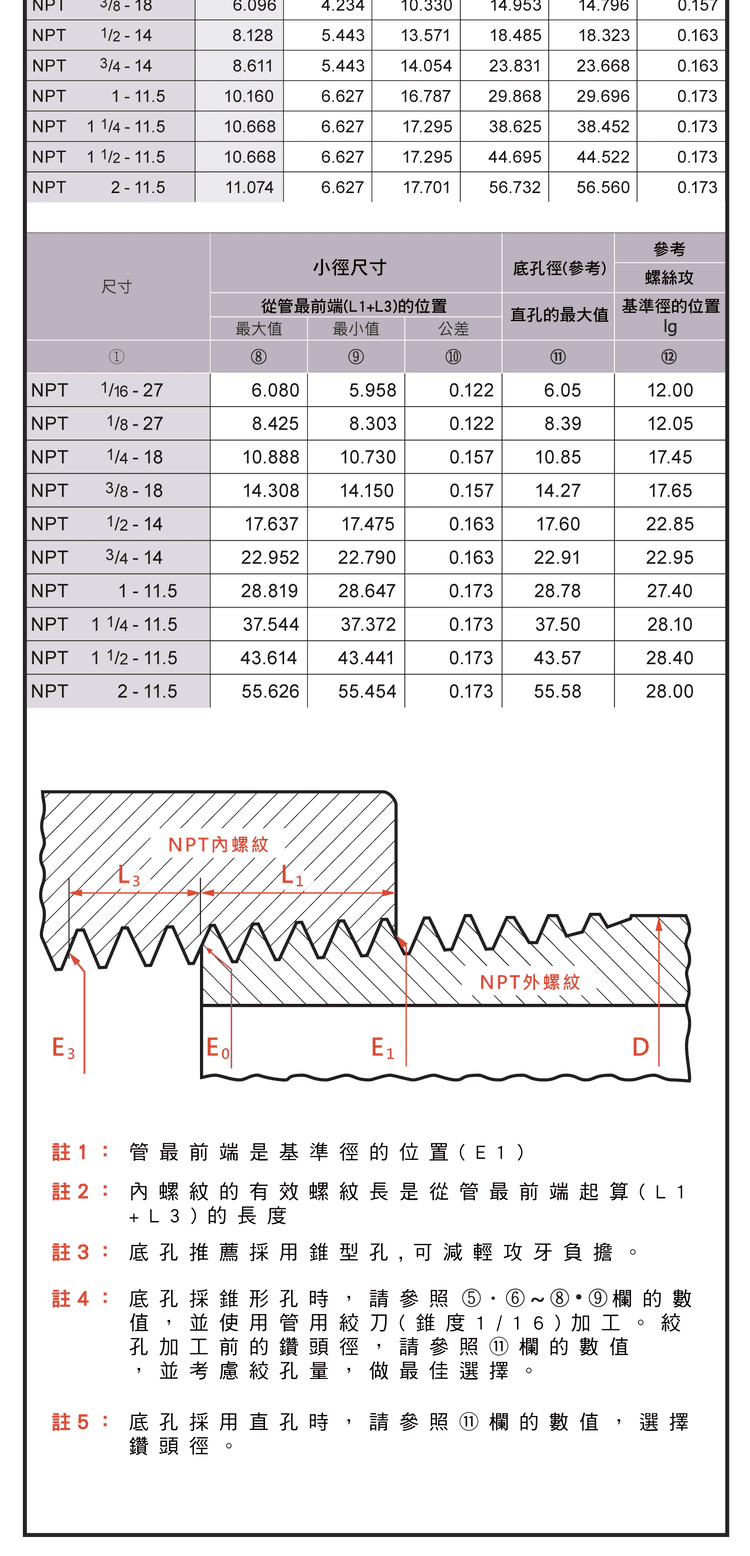

※ 單位：mm。⑨⑩ 為直孔的最大值（螺紋底孔徑，參考值）；⑪⑫ 為螺絲攻基準徑的位置 ℓg。 欄號與數值逐格轉錄自上方原廠圖表，未做任何換算或補值；實際加工請以所用螺絲攻的原廠規格為準。

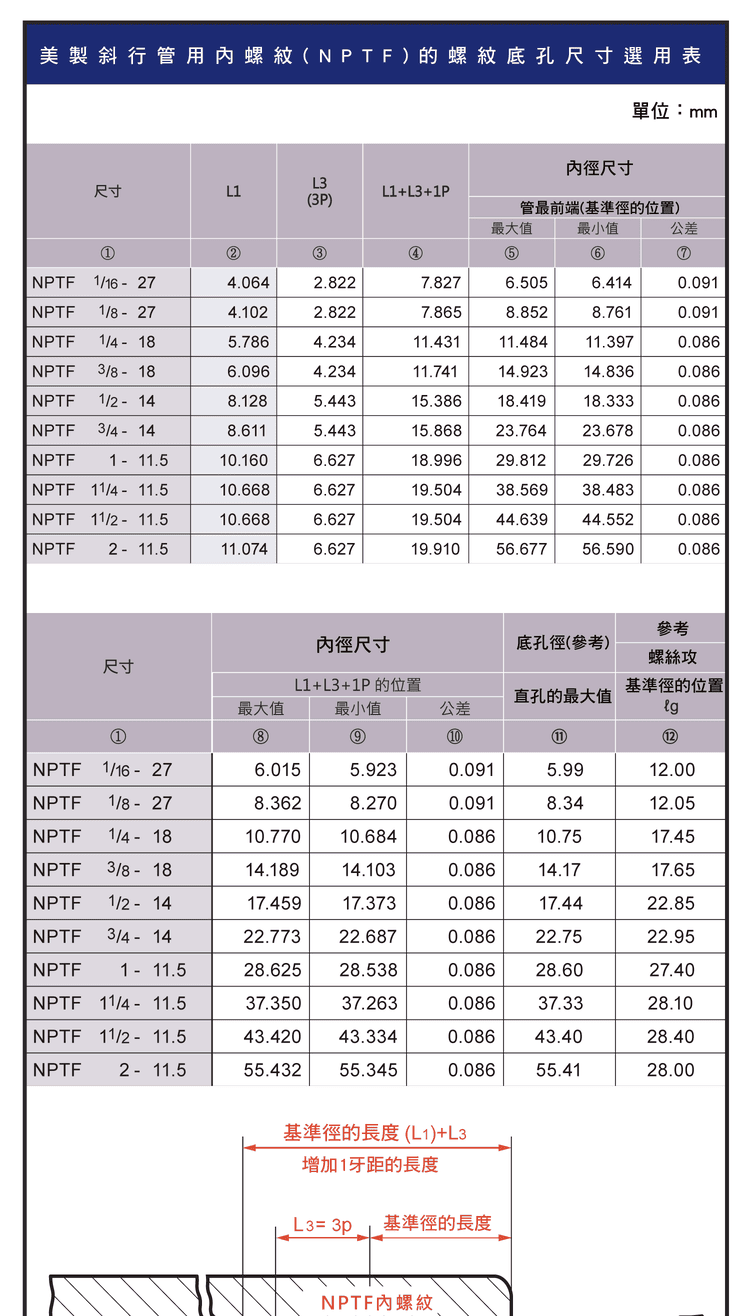

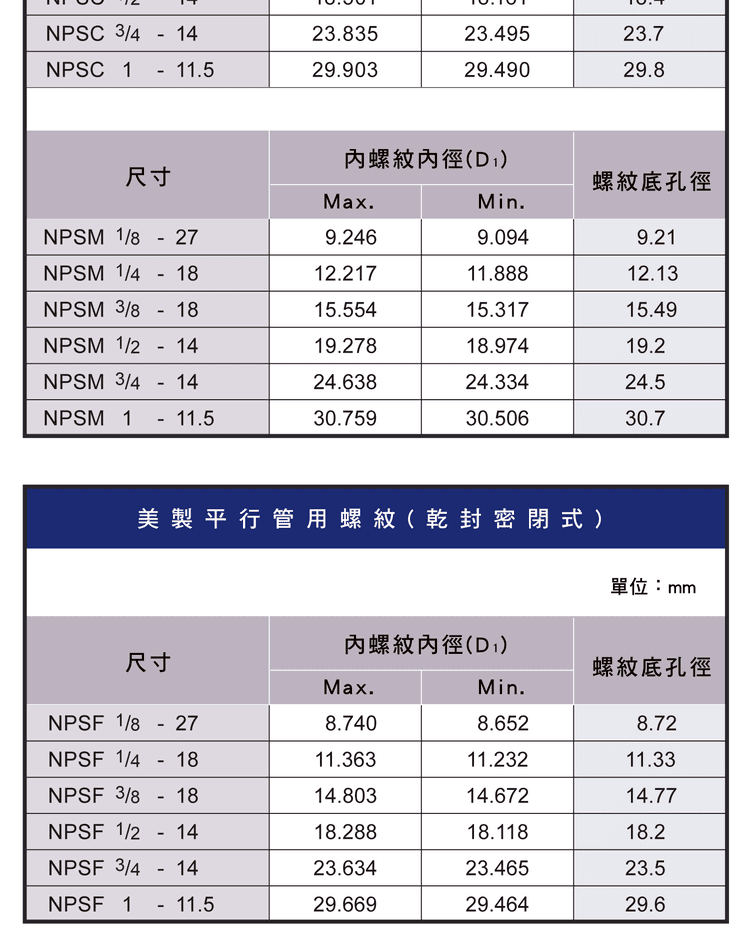

※ 以上為 STI/美制/英制/管螺紋完整底孔徑詳表原圖,各規格數值以原表為準。
三、選用建議
修復或補強牙孔用 STI(底孔放大、搭配專用絲攻);英規舊件用 BSW;管路依「平行(PS/PF/G,靠墊片)」或「錐度(NPT/NPTF,靠干涉/乾式密封)」選擇。攻牙前先確認螺紋標準與牙型,再對照底孔徑與咬合率。
英制/管牙標準見〈英制螺紋精度表總覽〉;管用絲攻見〈管用絲攻種類比較〉;公制、美制底孔見〈公制〉、〈美制〉底孔徑表。
常見問題 FAQ
Q:STI 螺紋護套的底孔為什麼比較大?
因為 STI 是加大內牙,要先攻出比原螺紋大的內牙來安裝護套(牙套),所以底孔也要對應放大,並須使用專用 STI 絲攻,不能用一般絲攻的底孔。
Q:BSW 和美制 UN 底孔可以通用嗎?
不建議。BSW 牙角 55°、美制 60°,牙型與尺寸不同,底孔也不同。維修英規機械要用 BSW 規格,勿直接套用美制數據。
Q:平行管螺紋和錐形管螺紋底孔怎麼分?
平行管(PS/PF/G)孔徑固定、靠墊片密封;錐形管(NPT/NPTF)因錐度,攻牙深度與底孔要配合錐管規格。兩者底孔與攻牙方式不同,須依實際管牙標準查表。
Q:特殊螺紋底孔也適用 60~75% 咬合率嗎?
一般三角牙特殊規格(如 BSW、UN)可參考 60~75% 咬合率原則;但 STI 與管螺紋有各自的底孔標準,應優先依專屬規格表,不能只用咬合率概算。
