直線柵尺原理與精度解析｜測試方法、誤差計算與應用指南
直線柵尺是高精度位置量測系統，廣泛應用於CNC工具機、精密定位與自動化設備。透過光學或電容訊號轉換，將位移轉為高解析度數據，精度可達微米甚至奈米級。本指南整理直線柵尺的測試方法、精度定義、誤差計算與量測原理，協助工程人員快速掌握設備選型與精度控制關鍵。
直線柵尺是什麼
直線柵尺是一種將機械位移轉換為數位訊號的量測裝置，主要用於：
- CNC工具機定位
- 精密位移量測
- 自動化設備控制
- 檢測與品質控制
依系統分類：
- 絕對式系統：直接讀取位置
- 增量式系統：計算相對位移

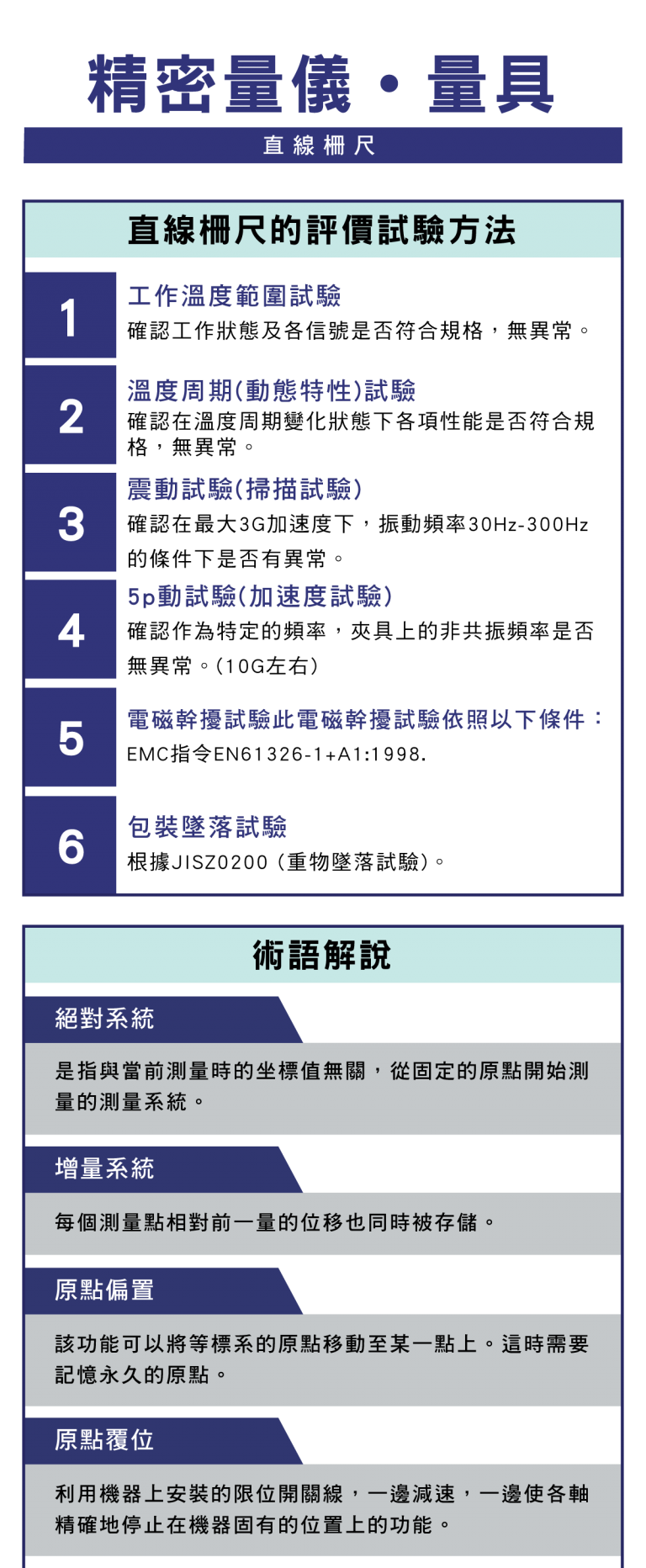

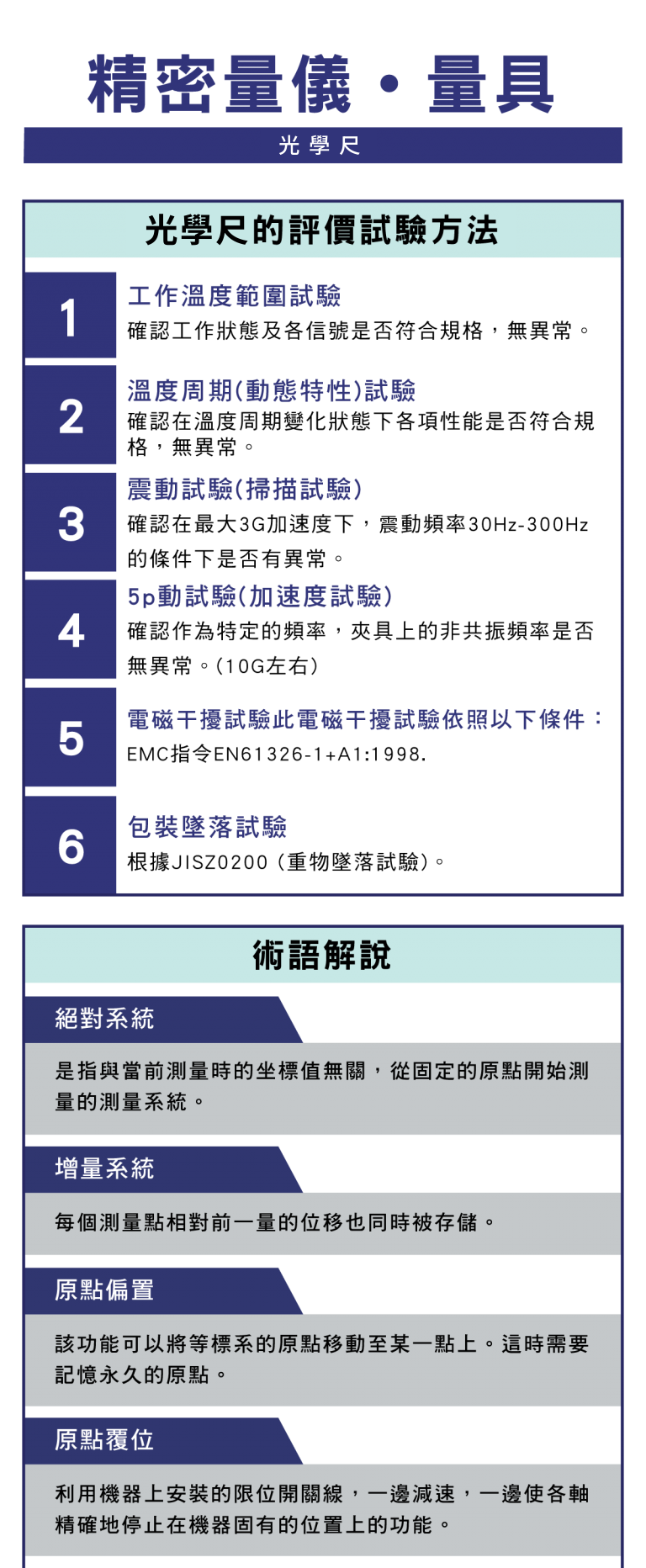

直線柵尺測試方法
為確保性能穩定，需進行多項測試：
- 工作溫度範圍測試
- 溫度循環測試
- 振動測試（30Hz–300Hz）
- 加速度測試（最高約10G）
- 電磁干擾測試（EMC）
- 包裝跌落測試
以上測試用於確認設備在不同環境與條件下的穩定性

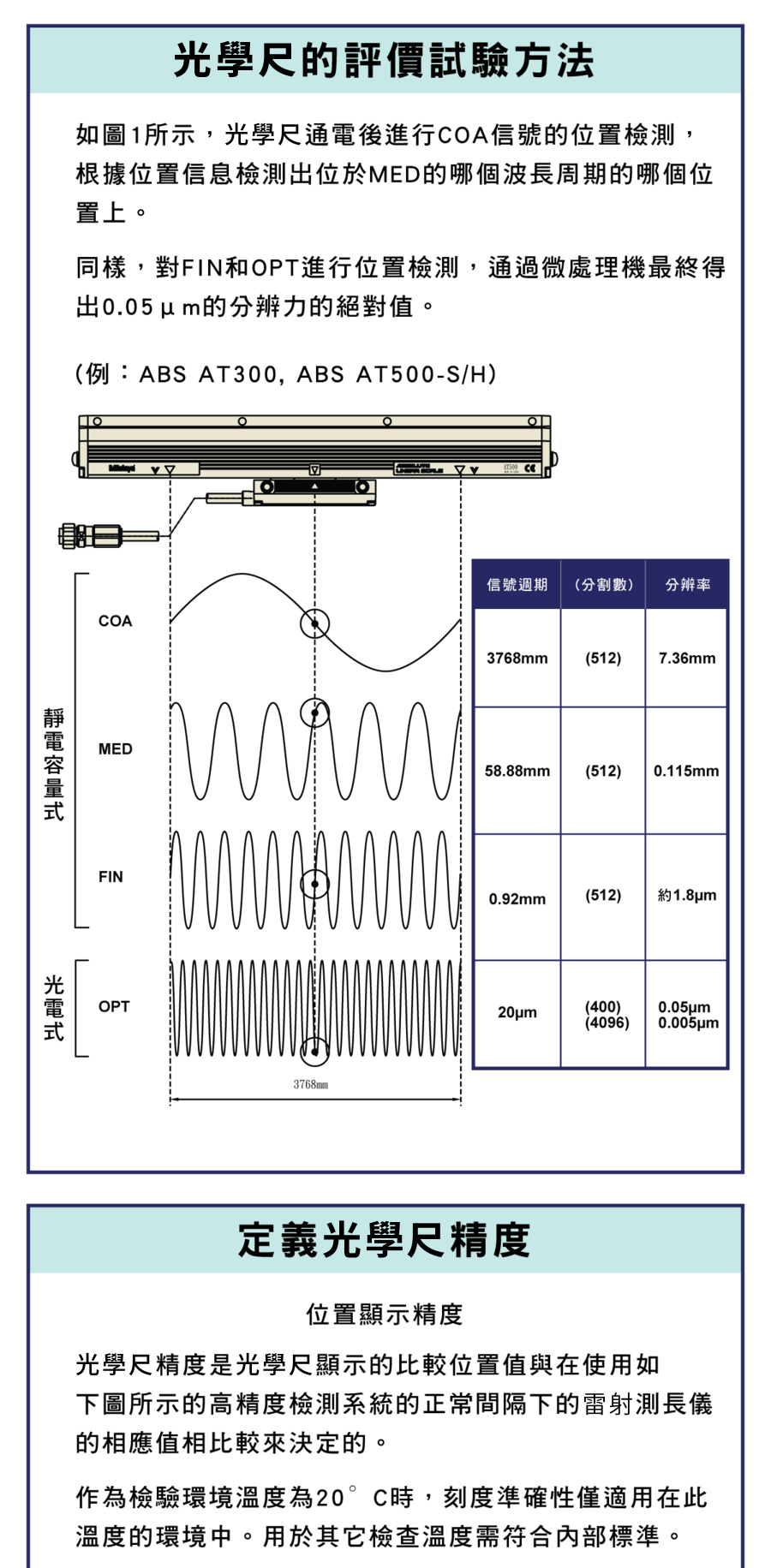

精度定義與誤差計算
直線柵尺精度定義為：
實際值與量測值之最大差異

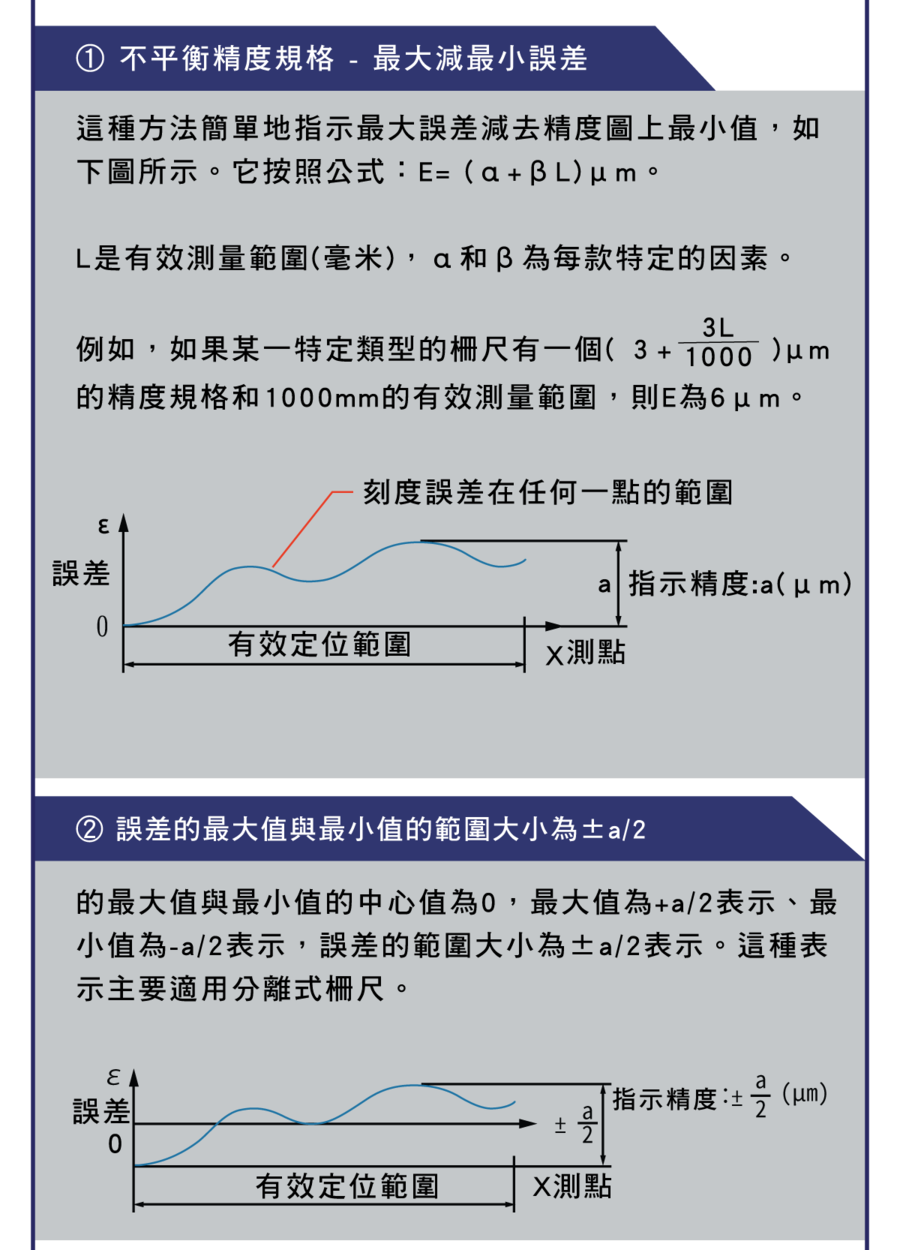

誤差計算公式：
誤差 = 標準測量值（雷射） - 柵尺量測值
精度表現方式：
- 最大誤差差值（Max-Min）
- 對稱誤差 ±a/2
工程上常見公式：
E = (α + βL) μm
其中：
- L：量測長度
- α、β：設備係數

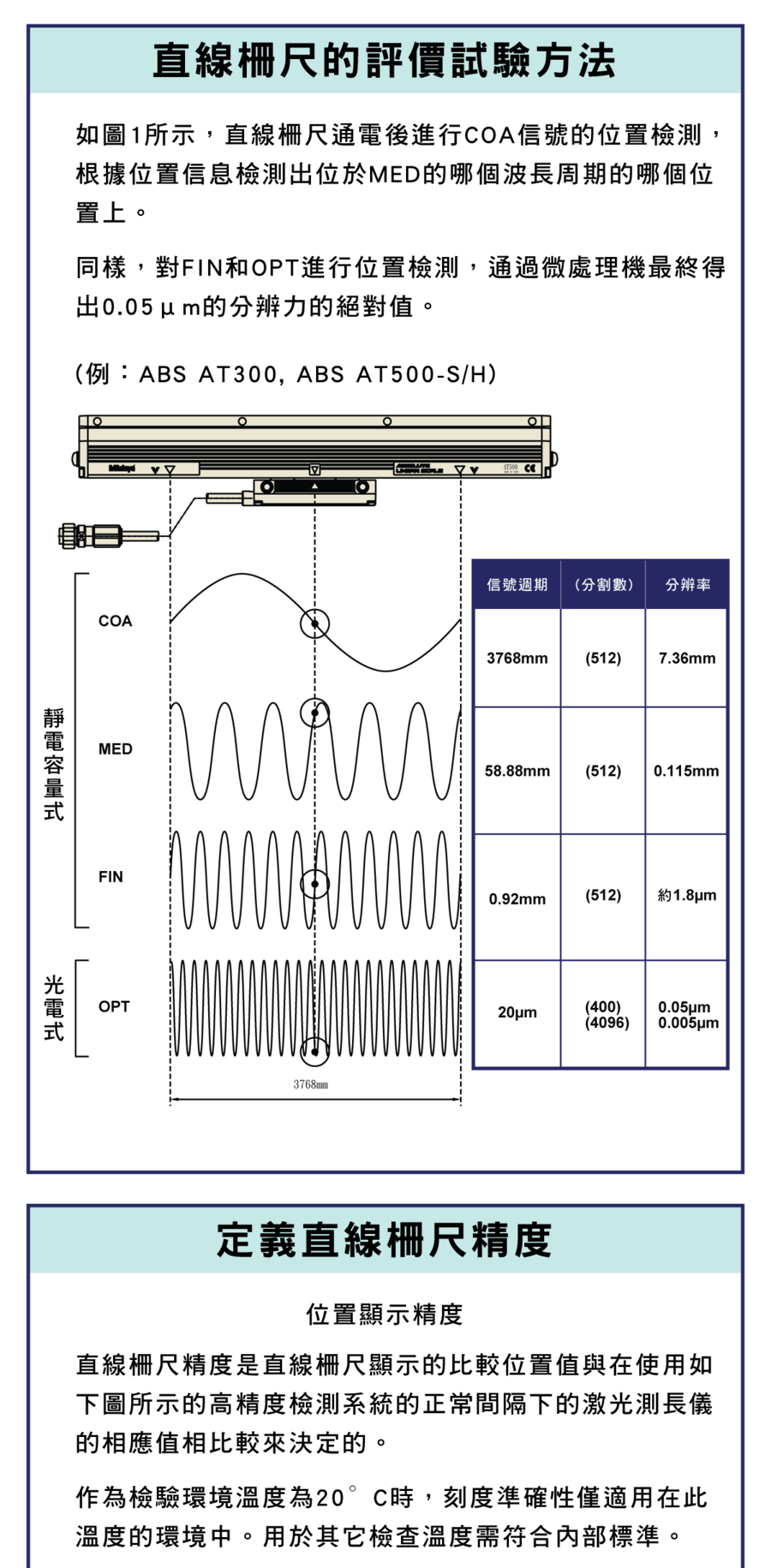

分辨率與內插原理
直線柵尺透過訊號內插技術提升解析度：
- 原始刻度：20μm
- 內插後解析度：可達1μm甚至0.05μm
原理重點：
- 產生正弦波訊號
- 透過電子內插細分訊號
- 提升量測精度
但同時也會產生：
- 內插誤差（Interpolation Error）

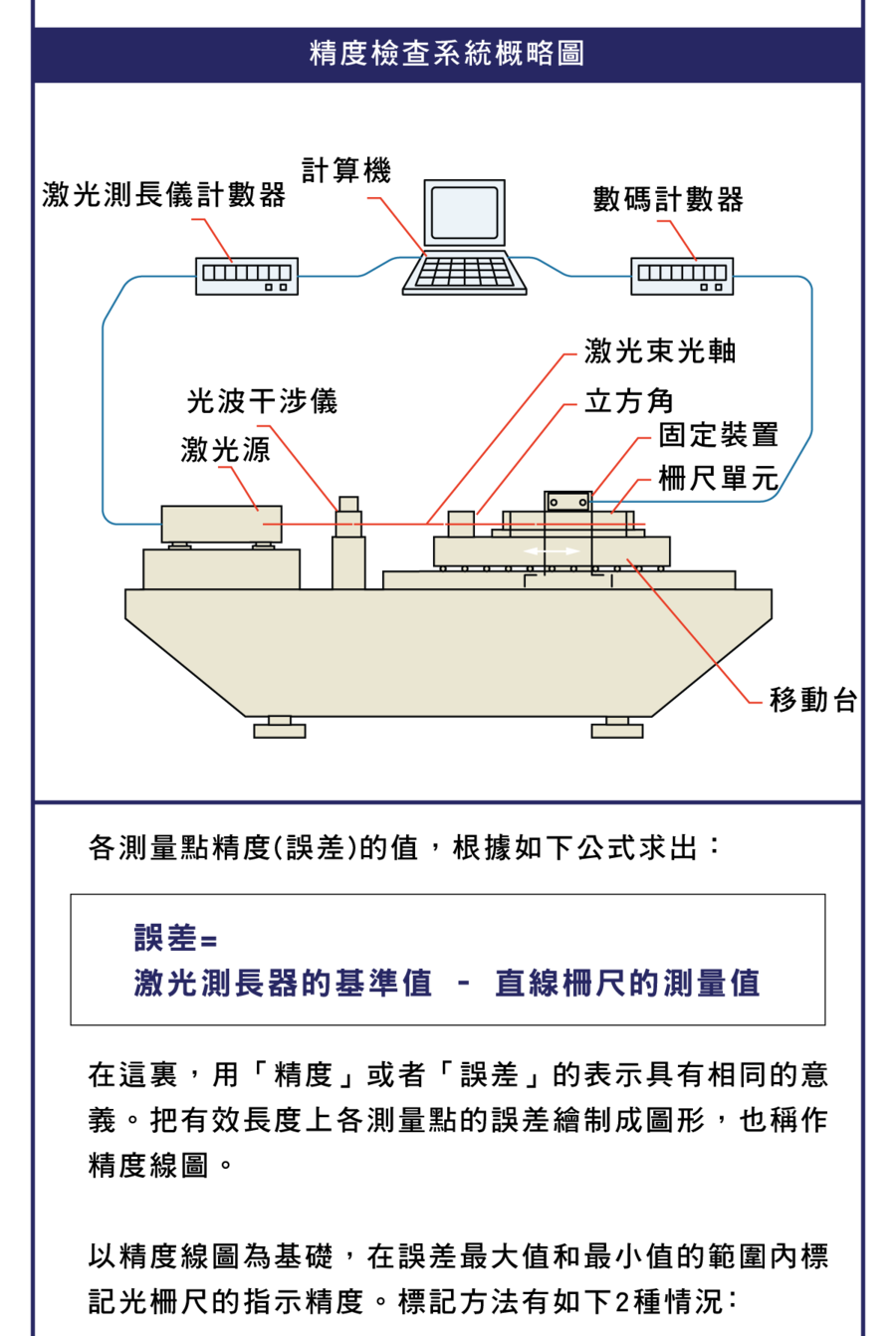

精度檢測系統
高精度檢測通常使用：
- 雷射干涉儀
- 光學測長系統
- 精密移動平台
特性：
- 以20°C為標準環境
- 建立精度曲線（Error Map）

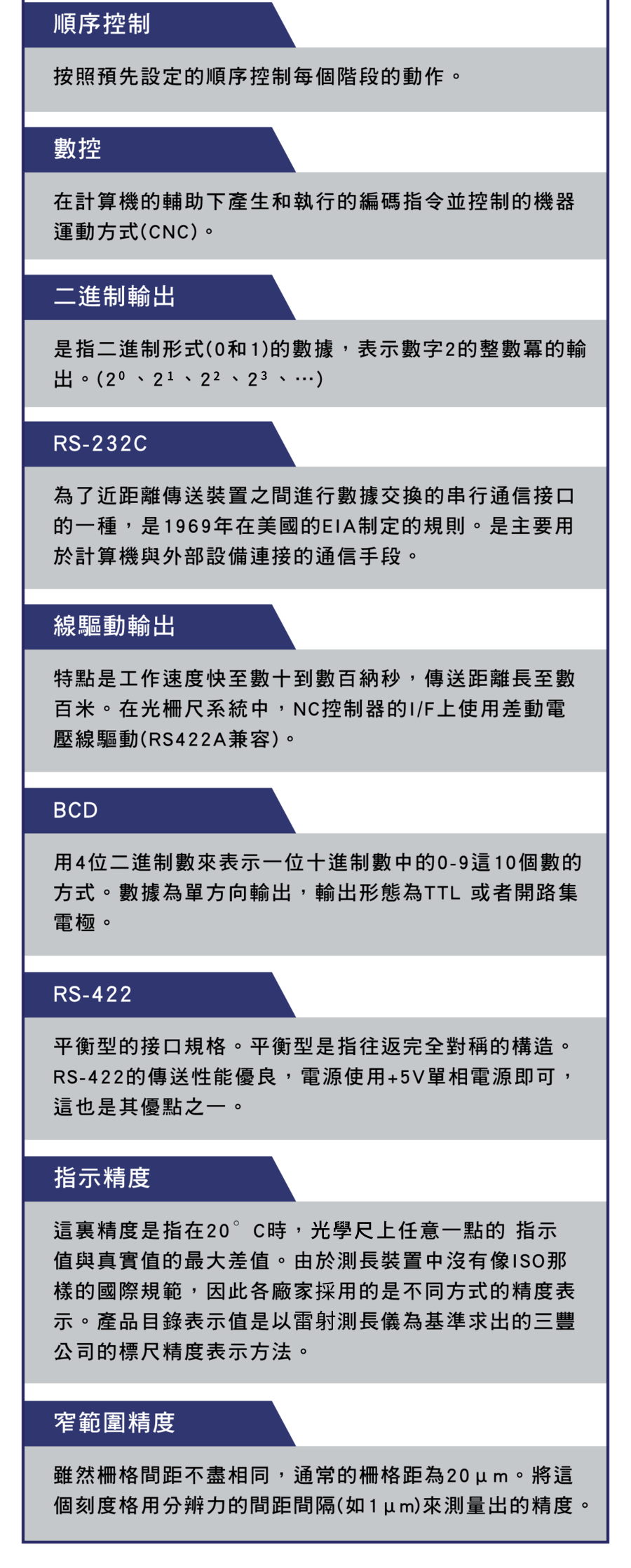

訊號輸出與通訊

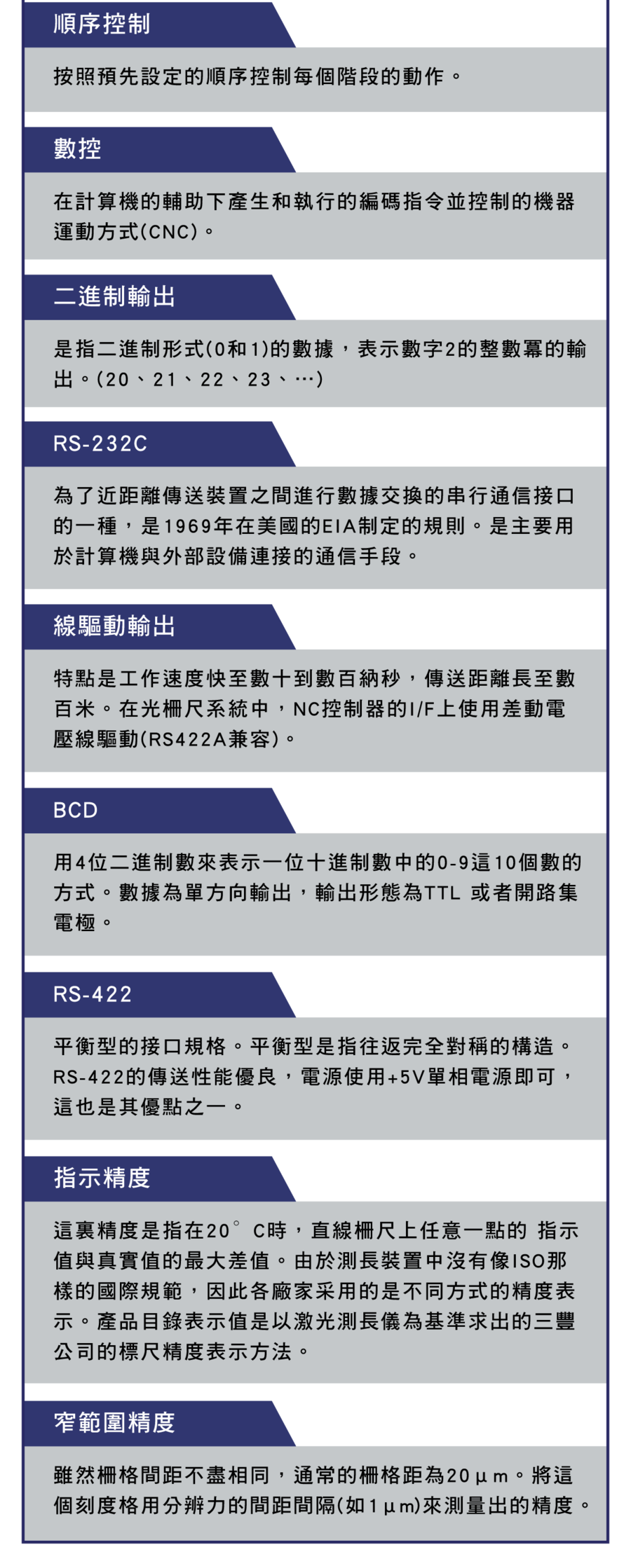

常見輸出方式：
- RS-232C（串列通訊）
- RS-422（差動訊號）
- BCD輸出
- 線驅動輸出
特點：
- 高速傳輸
- 抗干擾能力強
- 長距離傳輸
MICSYS量測原理
影像相關式二維編碼技術：
- 利用雷射照射表面
- 產生散斑干涉圖樣
- 分析影像變化計算位移
優點：
- 非接觸測量
- 高精度
- 適合微位移檢測

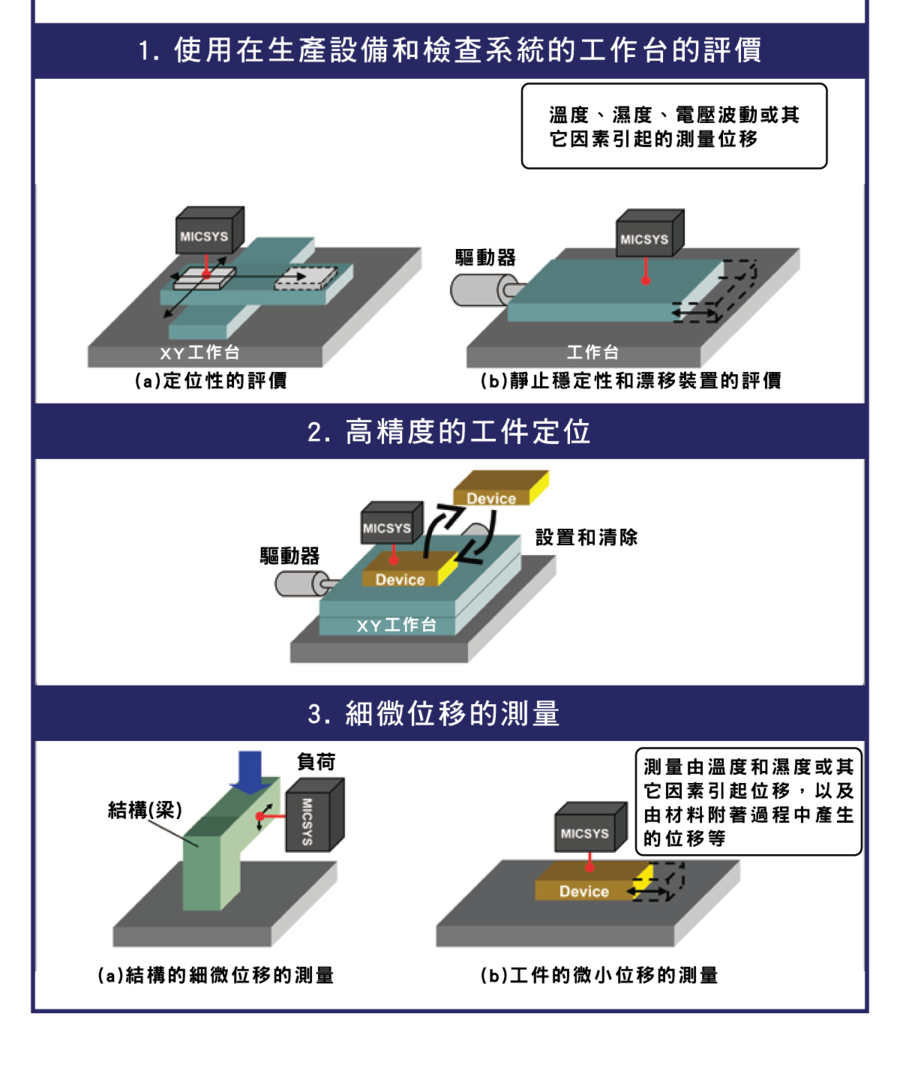

應用場景
主要應用於：
- CNC工具機定位
- 工作台定位精度檢測
- 微小位移量測
- 結構變形監測
例如：
- XY平台精度分析
- 工件定位補償
- 熱變位監測
常見誤差來源
影響精度的因素：
- 溫度變化
- 濕度影響
- 電壓波動
- 機構變形
- 安裝誤差
實務選型建議
選擇直線柵尺時應考慮：
- 解析度（μm等級）
- 精度等級（±μm）
- 安裝環境（溫度/震動）
- 通訊介面
- CNC控制相容性
