影像測量機原理與應用：CCD量測、邊緣檢測與自動對焦解析
影像測量機(Vision Measuring System)透過 CCD 影像與數位處理,實現高精度的尺寸、輪廓與高度量測。本指南說明影像量測原理、像素與灰度計算、邊緣檢測、子像素精度、多畫面拼接、自動對焦與 ISO 10360-7 標準,協助提升量測精度與品質控制能力。
一、影像測量機的核心功能

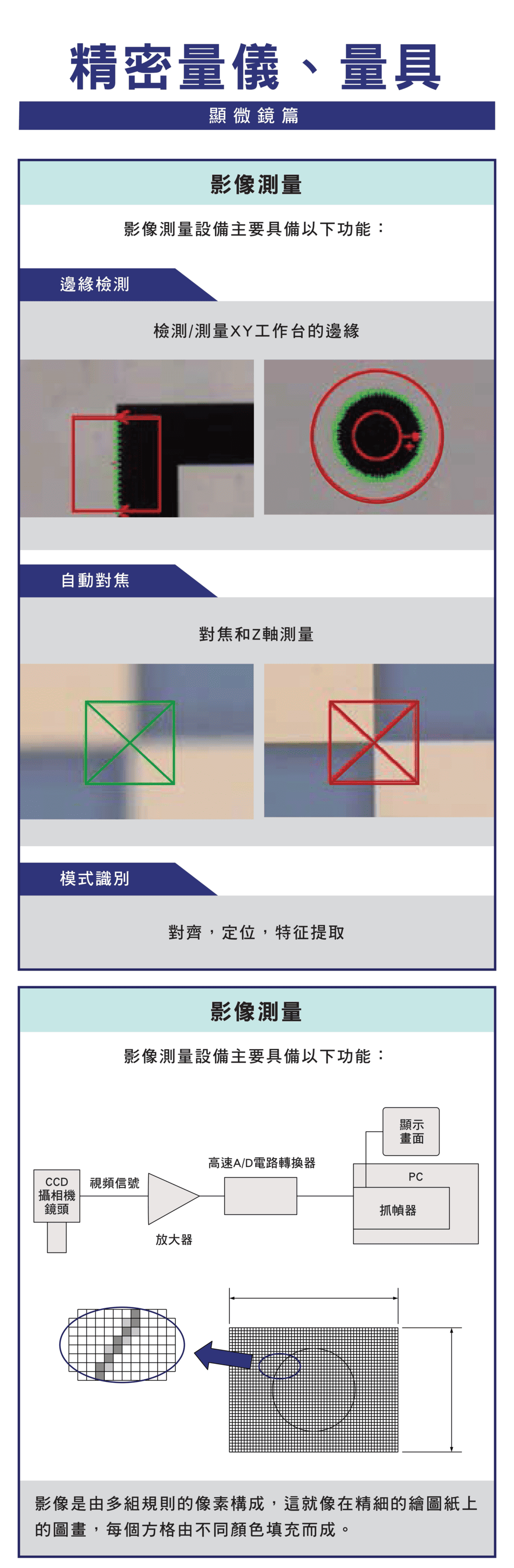

影像量測設備主要具備:邊緣檢測(Edge Detection)、XY 平面尺寸測量、Z 軸高度量測(自動對焦)、模式識別與特徵提取、對齊與定位。整體系統由 CCD、鏡頭、影像處理電路與電腦組成,屬非接觸式量測。
二、影像與像素的基本原理

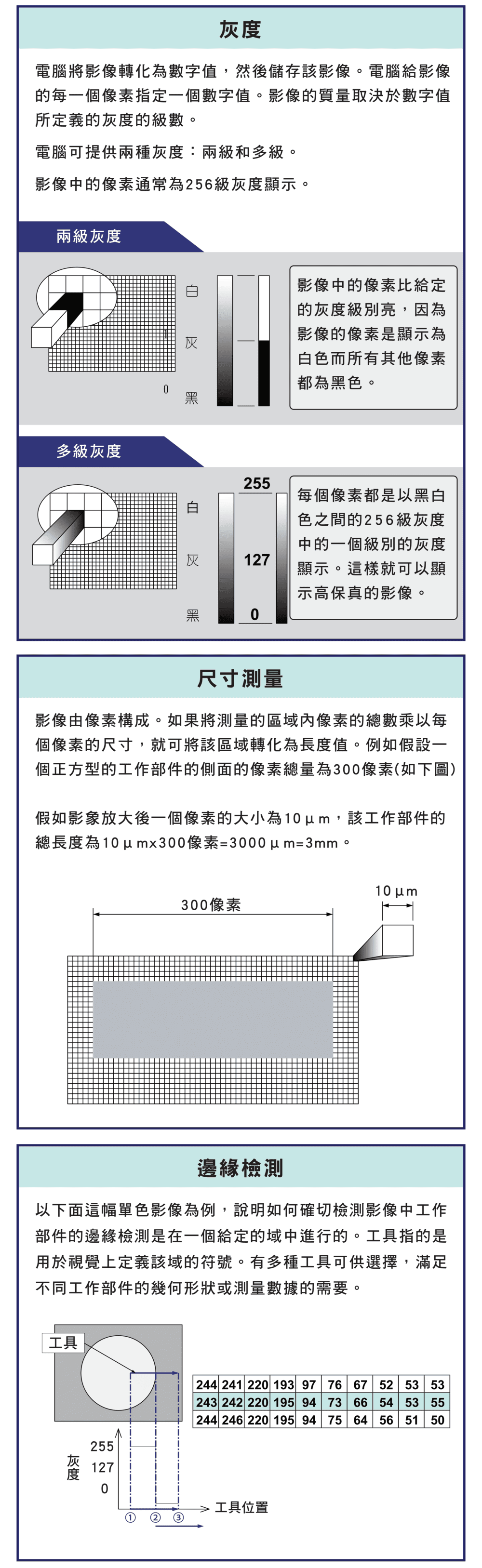

影像由像素構成,每個像素代表一個數值,影像品質取決於灰度等級。常見灰度分兩級(黑/白)與多級(通常 256 階)。灰度層次越豐富,輪廓與邊緣判斷越精確。
三、尺寸量測原理(關鍵公式)
影像量測最核心的計算邏輯:
| 項目 | 內容 |
|---|---|
| 公式 | 實際尺寸 = 像素數 × 單一像素尺寸 |
| 範例 | 300 像素 × 10 μm = 3 mm |
四、邊緣檢測與子像素精度

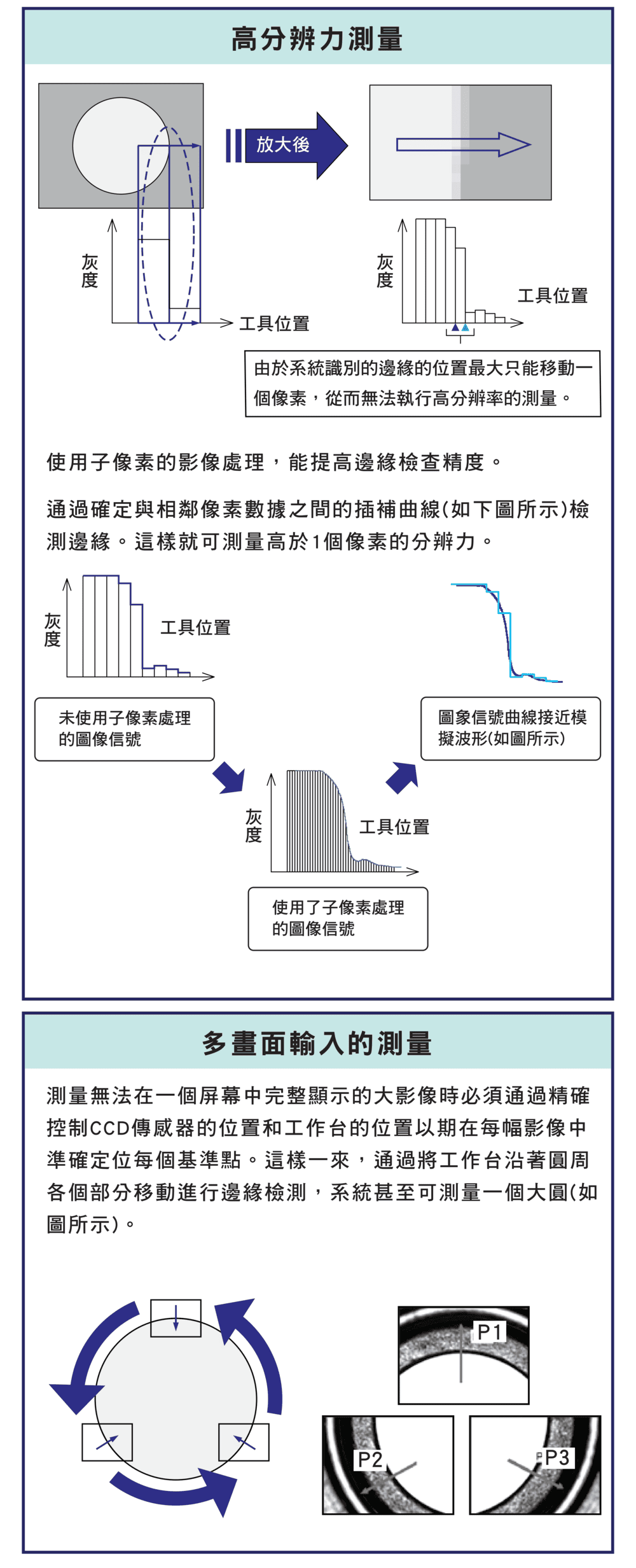

邊緣檢測透過灰度變化判斷輪廓:在指定區域(ROI)內分析像素變化,以工具定義測量區域,適用不同幾何形狀。灰度變化越明顯,邊緣越清晰、測量越準確。傳統邊緣只能定位在像素單位,子像素(Sub-pixel)技術利用插補曲線分析灰度變化,可達小於 1 像素的精度,提升解析度與邊緣判斷準確性。
五、多畫面拼接量測
當工件超出視野時,透過 CCD 與工作台移動分段擷取影像,建立完整測量模型。適用於大尺寸工件、圓形或環狀零件。

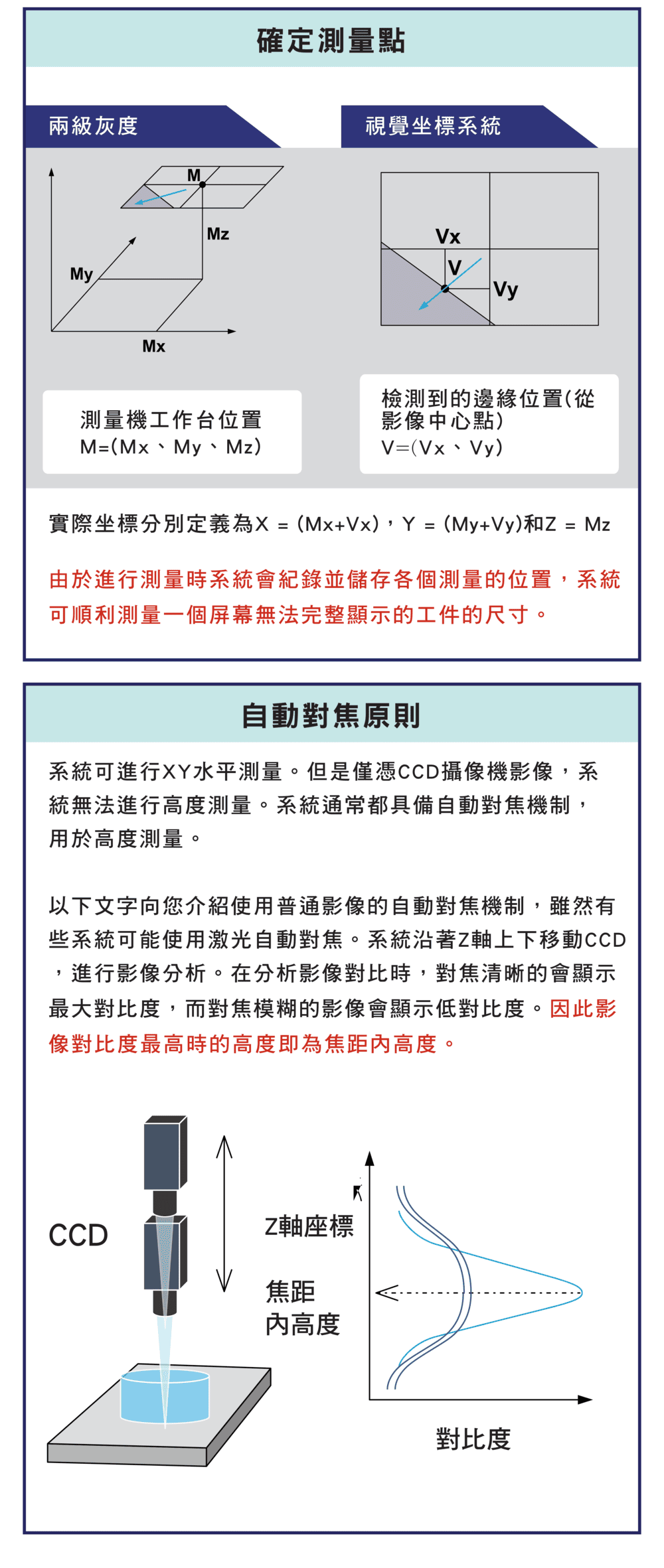

六、自動對焦(Auto Focus)原理
影像測量機可進行 Z 軸高度量測:沿 Z 軸移動鏡頭,分析影像對比度。判斷依據——對比度最高即為焦點位置,對比度低即模糊。這是非接觸式高度測量的關鍵技術。對焦與精度關係:模糊邊緣→低對比→誤差大;清晰邊緣→高對比→精度高。
七、影像測量機的圓度量測方式
CCD影像測量機是以離散影像擷取多點座標，再以最小二乘法等演算法擬合圓心與半徑計算圓度，與專用圓度儀以精密旋轉主軸連續採樣一圈上千點、做頻域(UPR諧波)分解的原理不同；因此影像測量機的圓度量測適合一般尺寸公差檢驗，若需深入的UPR諧波分析(如加工紋路、顫痕診斷)，建議使用專用圓度儀，詳見〈真圓度與圓柱度量測指南〉。

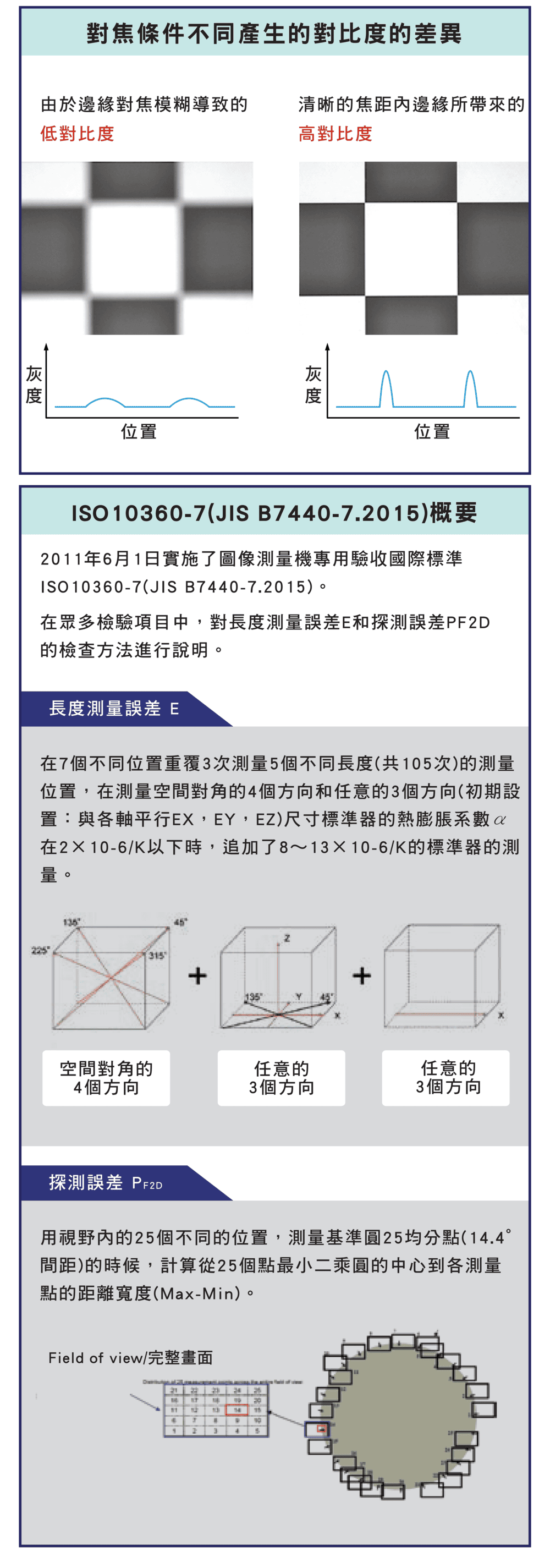

八、國際量測標準(ISO 10360-7)
影像測量機符合 ISO 10360-7,主要檢測長度誤差 E 與探測誤差 PF2D;量測方式採多位置重複測量、多方向空間驗證與 25 點圓形分析。
常見問題 FAQ
Q:影像量測和 CMM 差在哪?
影像測量機以 CCD 影像做非接觸量測,擅長平面輪廓、邊緣、薄件與不易接觸的特徵;三次元 CMM 用測頭接觸量測,擅長立體幾何與深孔。兩者常互補:平面/薄件用影像,立體件用 CMM。詳見〈雷射測徑儀原理與應用：外徑量測、誤差控制與安裝校正〉。
Q:什麼是子像素精度?
傳統邊緣只能落在整數像素上,子像素技術用插補曲線分析灰度過渡,把邊緣定位到小於 1 像素,等於在不換鏡頭的情況下提高解析度與量測準確度。
Q:自動對焦怎麼量高度?
鏡頭沿 Z 軸移動並持續分析影像對比度,對比度最高的位置就是焦平面,對應該點的 Z 座標即為高度。多點對焦即可建立表面高度分布,屬非接觸量測。
Q:量測精度受什麼影響?
主要是影像清晰度與灰度對比:邊緣越清晰、對比越高,誤差越小。照明、鏡頭放大倍率、單一像素尺寸與是否用子像素演算都會影響結果,量測前應校正像素尺度。
本篇屬〈精密量測完整導讀：先問量什麼，再挑量具、讀規格、查誤差〉這條線,整條線該從哪讀到哪見該篇。
