阿貝原理：為什麼卡尺量不準、分厘卡就準
同一個尺寸,卡尺量出來跟分厘卡量出來常常對不起來,而且錯的多半是卡尺。原因不在誰比較會用,而在構造:卡尺的量測線與刻度線不在同一條直線上,違反阿貝原理;分厘卡的兩者共線,符合阿貝原理。這篇拆的是「為什麼結構上一個準、一個不準」——阿貝原理的定義、f = h × θ 這條誤差公式、卡尺另外兩個構造誤差,以及現場什麼時候該換量具。
先說這篇不寫什麼。卡尺怎麼讀游尺、分厘卡怎麼讀套筒與心軸、怎麼歸零校正,那是操作,見〈通用卡尺完整教學〉與〈外徑分厘卡完整教學〉。本篇只談構造:為什麼把同一個人、同一個工件換一支量具,精度等級就差一個級距。
一、阿貝原理是什麼

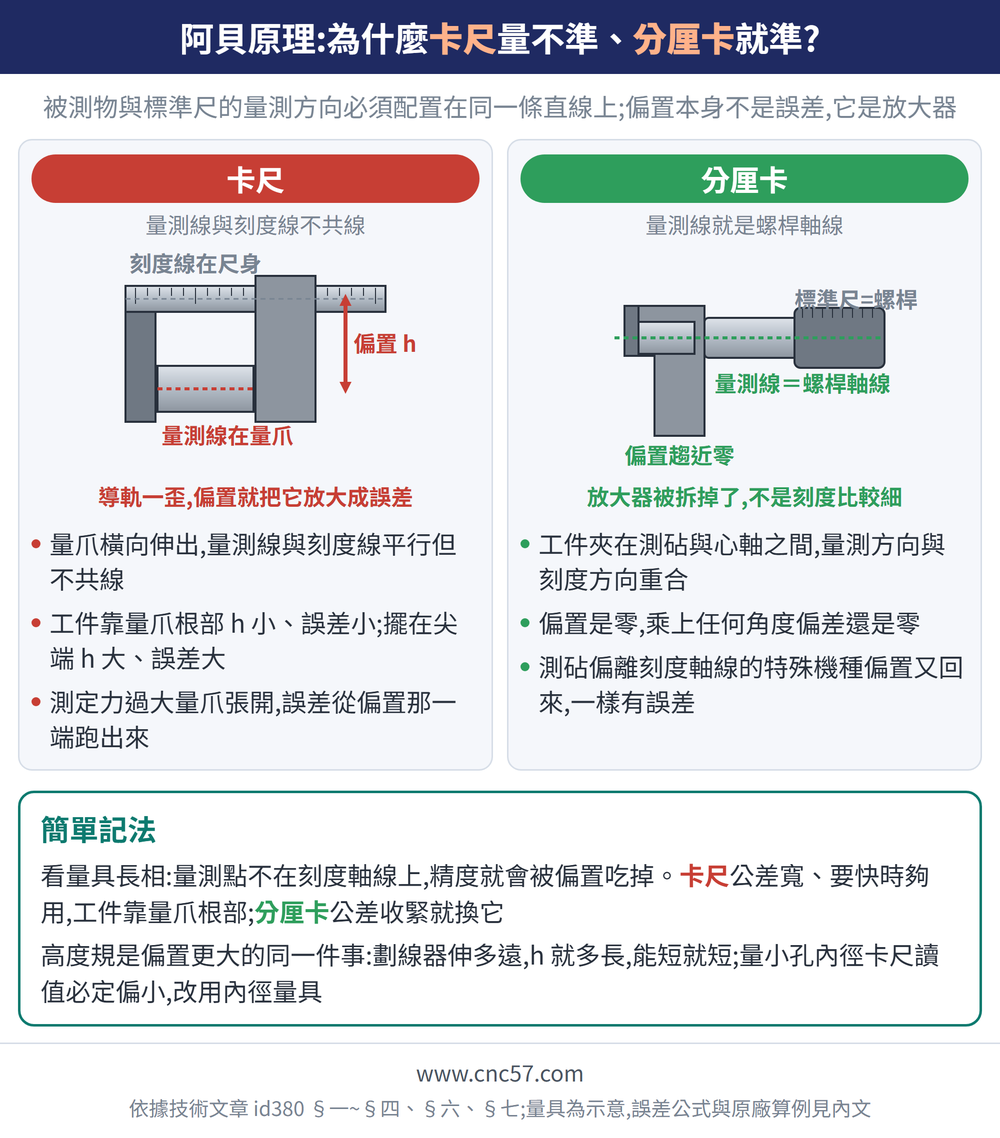

阿貝原理(Abbe principle)一句話:被測物與標準尺的量測方向,必須配置在同一條直線上。
「標準尺」指量具內部那把真正帶刻度的尺——卡尺的主尺、分厘卡的螺桿。工件被量的那條線,如果跟這把尺的軸線不重合,兩者之間的垂直距離就叫阿貝偏置。
偏置本身還不是誤差。它是放大器:量具的導軌只要有一點角度歪斜,這個歪斜就會被偏置距離放大成長度誤差。偏置越大,同樣的歪斜換算出來的誤差越大。
二、卡尺:量測線與刻度線不共線
卡尺的構造擺明了違反阿貝原理。主尺刻度在尺身上,量爪卻是從尺身橫向伸出去的,工件夾在量爪前端。量測線與刻度線平行,但不在同一條直線上,中間隔著一段偏置。
再加上一件事:卡尺不靠齒輪或螺絲這類機械式放大機構,滑動部只是沿著導軌滑。導軌基準端面只要有一點彎曲,滑動部就會微微轉一個角度,量爪前端立刻被拉開或壓進。
這也是為什麼卡尺「手感」特別重要。測定力過大時,量爪會張開一點角度,誤差就從偏置那一端跑出來——原廠型錄把它列為卡尺的主要誤差因素之一。
三、誤差有多大:f = h × θ
導軌基準端面彎曲造成的誤差,與違反阿貝原理的誤差是同一件事,用同一條式子:
f = h · θ = h × (a / ℓ)
| 符號 | 意義 |
|---|---|
| f | 量測誤差量 |
| h | 量測點到基準導軌的距離(阿貝偏置) |
| θ | 導軌彎曲造成的角度偏差 |
| a / ℓ | 基準長度 ℓ 內量到的彎曲量 a |
Mitutoyo 型錄給的原廠算例是:導軌彎曲取 0.010 mm/50 mm,量測點到導軌 40 mm,則 f = 40 × 0.010 ÷ 50 = 0.008 mm。這是該廠的示例條件,不是通用規格,實機以型錄與檢查成績書為準。
要記的是關係,不是數字:θ 固定時,f 與 h 成正比。工件往量爪根部靠,h 變小、誤差變小;往量爪尖端擺,h 變大、誤差變大。
四、分厘卡:量測軸線與螺桿共線
分厘卡把偏置拿掉了。工件夾在測砧與心軸之間,那條量測線就是螺桿的軸線,而螺桿本身就是分厘卡的標準尺。量測方向與刻度方向重合,偏置趨近於零。
偏置是零,乘上任何角度偏差還是零。這就是分厘卡在同樣做工水準下能比卡尺高一個精度等級的結構理由——不是刻度比較細,是誤差的放大器被拆掉了。
但符合與否看的是構造,不是名字。原廠型錄特別點出:測砧偏離刻度軸線的特殊分厘卡(例如某些異形測砧機種),偏置又回來了,一樣會產生誤差,測定力也要跟著注意。
五、卡尺另外兩個構造誤差
阿貝之外,卡尺還有兩個誤差不是操作造成的,是構造本來就有:
| 誤差 | 成因與方向 |
|---|---|
| 視差 | 游尺刻度面與主尺刻度面之間有段差,斜看會看錯對齊處 |
| 小孔內徑誤差 Δd | 內側量爪有厚度與間隔,量小孔時讀值必定偏小 |
視差這一項 JIS 有管:標準對游尺前端與主尺刻度面的段差訂有上限值,具體數值以 JIS 原文為準。做法只有一個——正面直視,不要斜著讀。
Δd 則是幾何構造造成的系統誤差:內側量爪的厚度加上間隔越大,誤差越大。原廠型錄以孔徑 5 mm 為例列出對照值,量級隨組合尺寸從十微米級增加到數十微米級,實際數值以型錄原表為準。孔徑小、要求嚴時,改用內徑量具而不是硬用卡尺。
六、高度規:偏置更大的同一件事
高度規與卡尺同屬違反阿貝原理的量具,而且情況更明顯:劃線器是從立柱橫向伸出去的,h 就是伸出量。
原廠型錄的算例把這件事講得很白:劃線器安裝位置從 h = 100 mm 換成 h = 150 mm,誤差影響增大為 1.5 倍——正好是 150 ÷ 100,與 f 和 h 成正比完全吻合。裝非標準附屬品或槓桿式量錶時,h 常在不知不覺中變大。
所以高度規的現場守則就一條:劃線器能短就短。完整的操作與誤差清單見〈高度規使用指南〉。
七、現場怎麼判斷該換量具
把上面幾條收成一張判斷表:
| 情況 | 建議 |
|---|---|
| 公差帶在 0.1 mm 以上、要快 | 卡尺夠用,工件靠量爪根部 |
| 公差帶收到百分之幾 mm | 換分厘卡,偏置歸零 |
| 量小孔內徑 | 卡尺讀值必定偏小,改用內徑量具 |
| 量高度、要劃線 | 高度規,劃線器伸出量壓到最短 |
一句話收尾:阿貝原理不是拿來背的,是拿來看量具長相的。看到量測點不在刻度軸線上,就知道這支量具的精度會被偏置吃掉,該用哪一支自然就清楚了。
八、常見問題 FAQ
Ｑ：阿貝原理用一句話講是什麼?
被測物與標準尺的量測方向必須配置在同一條直線上。兩者不共線時,兩線之間的垂直距離(阿貝偏置)會把導軌的微小角度偏差放大成長度誤差。
Ｑ：為什麼卡尺違反阿貝原理、分厘卡不違反?
卡尺的量爪從尺身橫向伸出,工件的量測線與主尺刻度線平行但不共線,中間有偏置。分厘卡的工件夾在測砧與心軸之間,量測線就是螺桿軸線,與標準尺重合,偏置趨近於零。
Ｑ：用卡尺時,工件放量爪的哪個位置比較準?
越靠量爪根部越準。誤差 f = h × θ 與偏置距離 h 成正比,工件擺在量爪尖端時 h 最大,誤差也最大。另外測定力不要過大,量爪張角會再加一份誤差。
Ｑ：分厘卡就一定不會有阿貝誤差嗎?
不一定。判準是構造而不是名稱:一般外徑分厘卡的量測軸線與螺桿共線,偏置趨近零;但測砧偏離刻度軸線的特殊機種,偏置又出現了,同樣會產生誤差,並且要特別注意測定力。
本篇屬〈精密量測完整導讀：先問量什麼，再挑量具、讀規格、查誤差〉這條線,整條線該從哪讀到哪見該篇。
