車削精加工為什麼要一刀連續走完：連續切削原則與切斷刀的兩個妙用
精車走到一半換刀,或在輪廓中間切入切出,工件表面常常就留下一道痕——問題往往不在刀不利,而在切削力突然變化。這篇講精加工進給路線的連續切削原則:完整輪廓要由最後一刀連續加工而成,進退刀位置另外安排。後半談切斷刀的兩個妙用:兼作車倒角與切斷,以及單件小批直接用切刀車外圓、避免掉頭誤差。
同一台工具機、同一支刀,精車路線安排不同,表面就不一樣。進給路線的整體規劃原則見〈車削進給路線怎麼規劃〉;本篇只談精加工這一刀的連續性,以及切斷刀的兩項路徑技巧。

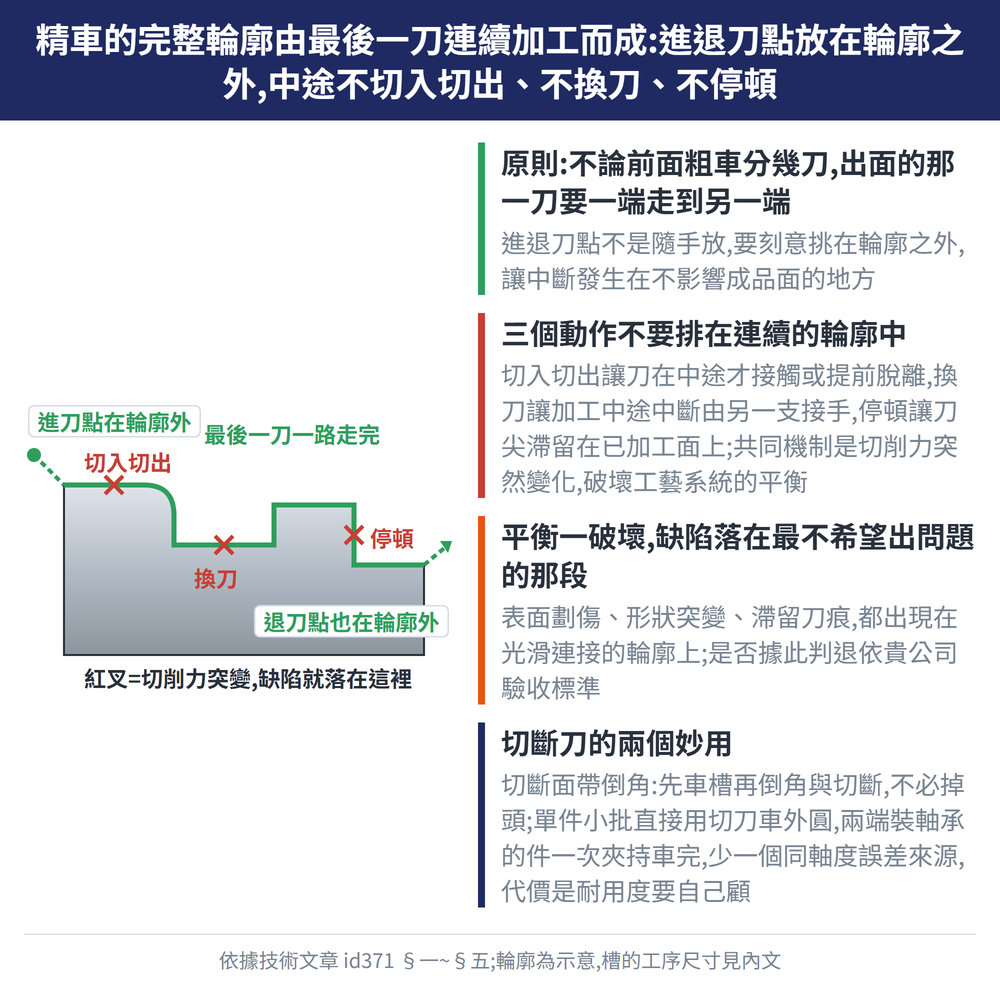

一、原則本身:完整輪廓由最後一刀連續加工而成
安排一刀或多刀進行精加工進給路線時,零件的完整輪廓應由最後一刀連續加工而成。不論前面粗車、半精車分幾刀,最後出面的那一刀要從輪廓一端一路走到另一端。
連帶的要求是:加工刀具的進、退刀位置要妥當安排。進退刀點不是隨手放,要刻意挑在輪廓之外,讓中斷發生在不影響成品面的地方。
二、三個動作不要排在連續的輪廓中
原則的反面更具體:儘量不在連續的輪廓中安排切入切出、換刀或停頓。
| 不該排在輪廓中的動作 | 它在輪廓中途做了什麼 |
|---|---|
| 切入／切出 | 刀具在輪廓中途才接觸工件,或提前脫離工件 |
| 換刀 | 加工在輪廓中途中斷,由另一支刀接手 |
| 停頓 | 進給在輪廓中途停止,刀尖滯留在已加工面上 |
三者的共同機制是同一條:切削力突然變化,破壞加工系統的平衡狀態。⚠ 原始教材把三者並列、共用同一段歸因,未分別說明機制差異,本文不代為推論。
三、破壞平衡後會出現的三種缺陷
平衡一被破壞,缺陷就落在光滑連接的輪廓上——最不希望出問題的那一段:
| 缺陷 | 出現的樣子 |
|---|---|
| 表面劃傷 | 光滑連接的輪廓表面被劃出痕跡 |
| 形狀突變 | 輪廓在中斷處出現形狀上的不連續 |
| 滯留刀痕 | 刀具滯留的位置留下一圈刀痕 |
⚠ 原始教材只列出這三個名稱,未給判別方法,也未給量化界限。是否據此判退,依貴公司驗收標準認定。
四、切斷刀妙用之一:先車槽,再倒角與切斷
接下來是兩項特殊進給路線。第一項:加工切斷面帶倒角要求的零件(批次車削常見),可用切斷(槽)刀同時完成車倒角與切斷兩道工序,不必為了倒角把工件掉頭。
做法是先按工序尺寸車槽,教材給的例子是 4 mm × φ32 mm。這一道槽一次換來三件事:
| 先車槽的作用 | 解決什麼 |
|---|---|
| 為倒角提供方便 | 倒角與切斷併在同一支刀、同一次夾持完成 |
| 減小長時間摩擦 | 刀具切斷較大直徑坯件時的摩擦時間縮短 |
| 有利於排屑 | 切斷過程的切屑比較排得出來 |
切斷刀的刀片與刀桿怎麼挑是另一件事,見〈ISO 車削刀片型號怎麼看〉。
五、切斷刀妙用之二:軋輥類編子程式、單件小批直接車外圓
同一支切斷刀還有兩種用法,都不是常態做法,特定條件下才成立:
| 場合 | 做法 | 前提與好處 |
|---|---|---|
| 加工軋輥類工件 | 把切斷刀三個方向的進給編入子程式,以呼叫子程式完成粗加工 | 重複的路徑收成一段程式反覆呼叫 |
| 單件或小批次加工 | 直接用切刀加工工件外圓 | 前提是保證刀具耐用度;適用兩端要裝軸承、同軸度要求較高的工件,可避免掉頭加工引起的誤差 |
第二種的立論很直接:兩端裝軸承的件,掉頭重新夾持就多一次同軸度風險;一次夾持車完,誤差來源就少一個。代價是切刀本來不是設計來車外圓的,耐用度要自己顧住。
六、本篇的邊界:三件事不在這裡談
精加工路徑還有幾個相鄰題目,各自成篇:
| 題目 | 看哪一篇 |
|---|---|
| 進刀方向、換象限與扎刀(嵌刀) | 〈車削扎刀怎麼防〉 |
| 路線定義、四原則與引入退刀方式 | 〈車削進給路線怎麼規劃〉 |
| 轉速、進給與切削速度的換算 | 〈車削加工計算公式大全〉 |
另外要說明:原始教材的圖 3-13(c)(d) 雖標示倒角與切斷時刀位點的起訖位置,但僅以示意圖表現,未給座標數值,本文因此不提供刀位點座標。
本主題的完整導讀見〈車削刀路完整導讀〉。
七、常見問題 FAQ
Ｑ:精車一定要一刀走完整個輪廓嗎?
原則是完整輪廓由最後一刀連續加工而成。前面可分多刀粗車半精車,但出面的最後一刀要連續走完,中間不排切入切出、換刀或停頓。
Ｑ:進退刀位置該放在哪裡?
放在連續輪廓之外。原則只要求「妥當安排」,讓刀具接觸與脫離工件的動作不落在成品的光滑連接面上;要離多遠,原始教材未給數值。
Ｑ:切斷面要倒角,一定要掉頭再加工嗎?
不一定。可用切斷(槽)刀同時完成車倒角與切斷:先按工序尺寸車一道槽(教材例為 4 mm × φ32 mm),再倒角並切斷,不必掉頭。
Ｑ:切斷刀可以拿來車外圓嗎?
單件或小批次、且能保證刀具耐用度的前提下可以。適用兩端要裝軸承、同軸度要求較高的工件,好處是省掉掉頭重新夾持引起的誤差。
