浮動搪刀怎麼磨:三塊角度板的簡易法與精磨工藝
浮動搪刀是車工做孔精加工的老工具,要磨的角度多,傳統作法得反覆轉動平口鉗對角度。這篇給兩條路:一條是把角度「固化」進三塊自製角度板的簡易法,鉗口全程不轉;另一條是要求 Ra0.1μm 的精磨工藝,含修光刃、切削錐與倒錐怎麼靠一個套換出來。
一、浮動搪刀要磨哪些角
浮動搪刀是車床上做孔精加工的專用刀具,需要修磨的幾何角度包括前角、主後角、兩側偏角,以及兩側偏角各自的後角。角度多又互相牽動,這正是它難磨的原因——傳統作法用二維或三維平口鉗,每換一個角度就要反覆轉動鉗具對正。
浮動搪刀在孔加工路徑上的定位與選用,見〈精搪與刀具懸伸〉與〈搪孔加工入門〉。
二、簡易法:把角度固化進三塊板
做法是不要轉鉗口,改換角度板。先把平口鉗固定鉗口的直線與磨床軸線校到 0 位,全程不再轉動平口鉗;角度的換算全部做進三塊自製板的形狀裡。
| 自製件 | 規格與用途 |
|---|---|

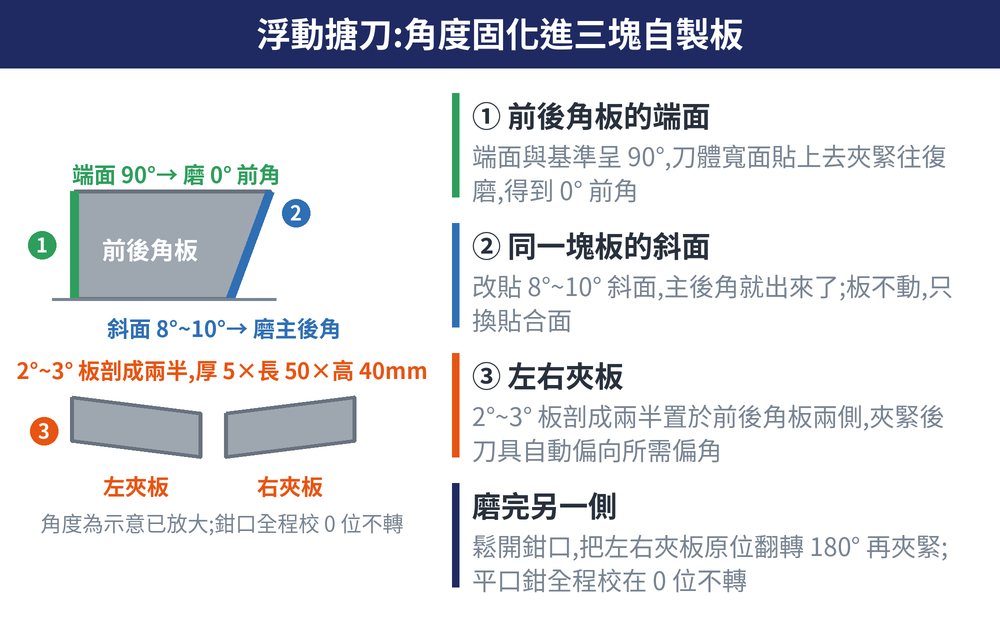

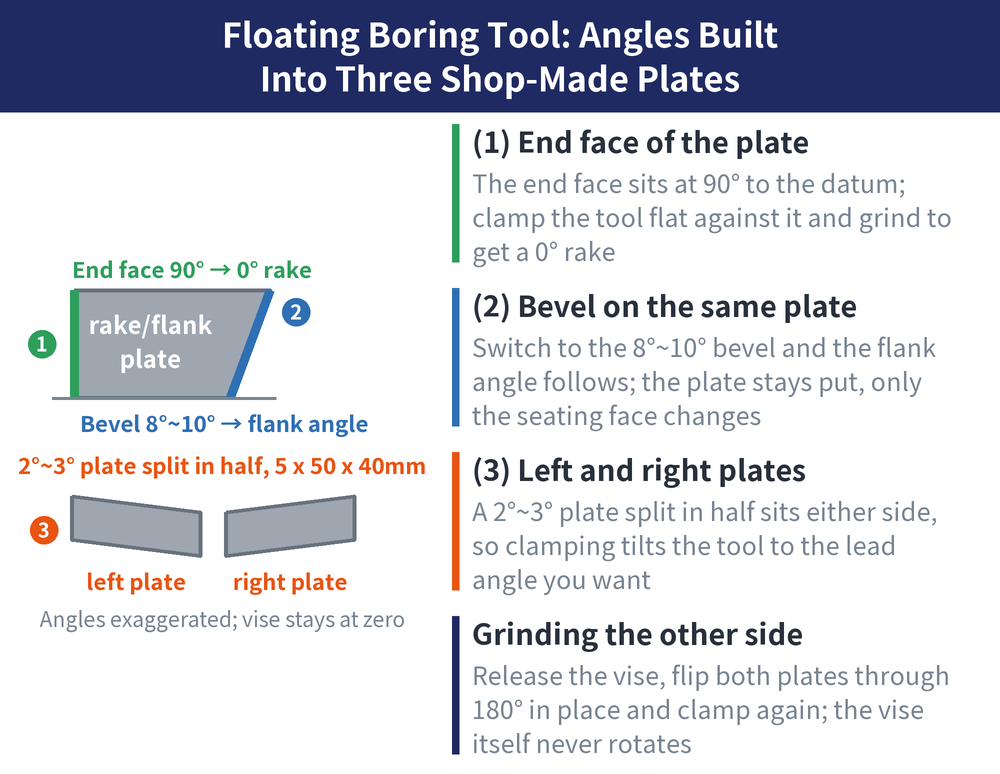

| 前後角板 | 兩個面:端面與基準呈 90°(磨 0° 前角用)、斜面 8°~10°(磨主後角用) |
| 左、右夾板 | 一塊 2°~3° 角度板剖成兩半,厚 5mm、長 50mm、高 40mm,放在前後角板兩側 |
| 機台與砂輪 | 工具磨床配一台精密平口鉗,搭鑽石砂輪 |
操作只有三步:①刀體寬面貼前後角板的端面,夾緊往復磨,得到 0° 前角;②改貼斜面,主後角就出來了;③前後角板不動,左右夾板放到它兩側,刀體貼上活動鉗口斜面,夾緊後刀具會自動偏向所需偏角;磨完一側鬆開鉗口,把左右夾板原位翻轉 180° 再夾緊磨另一側。
兩處照卡片標註未代為判讀:主後角 8°~10° 是從自製板的設計圖推得(正文未直接寫明該板能磨出的角度範圍);兩側偏角的後角度數,原文與附圖都沒有給,本文不填。
三、精磨:先看精度目標

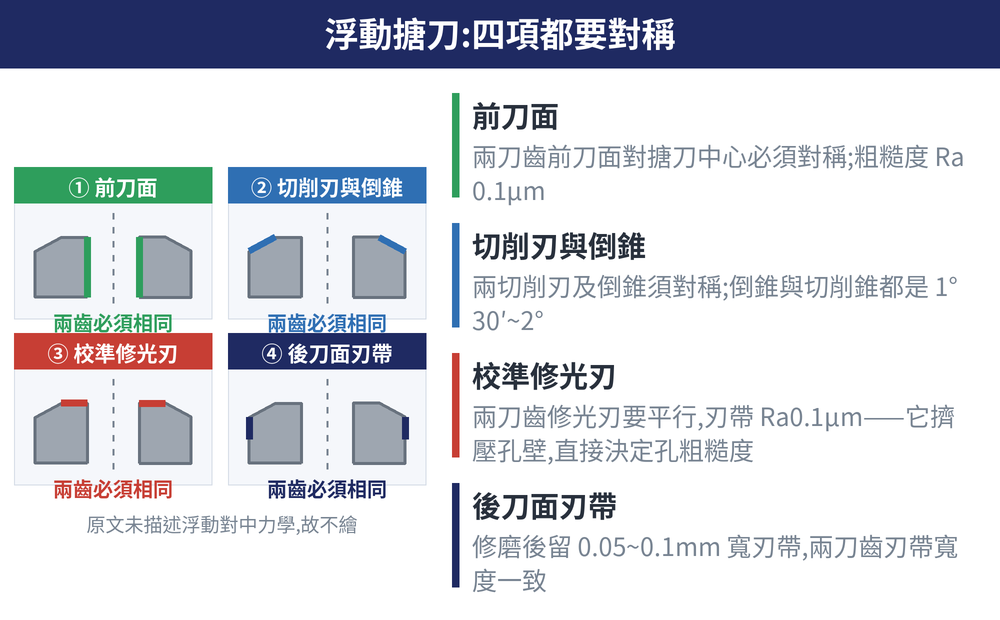

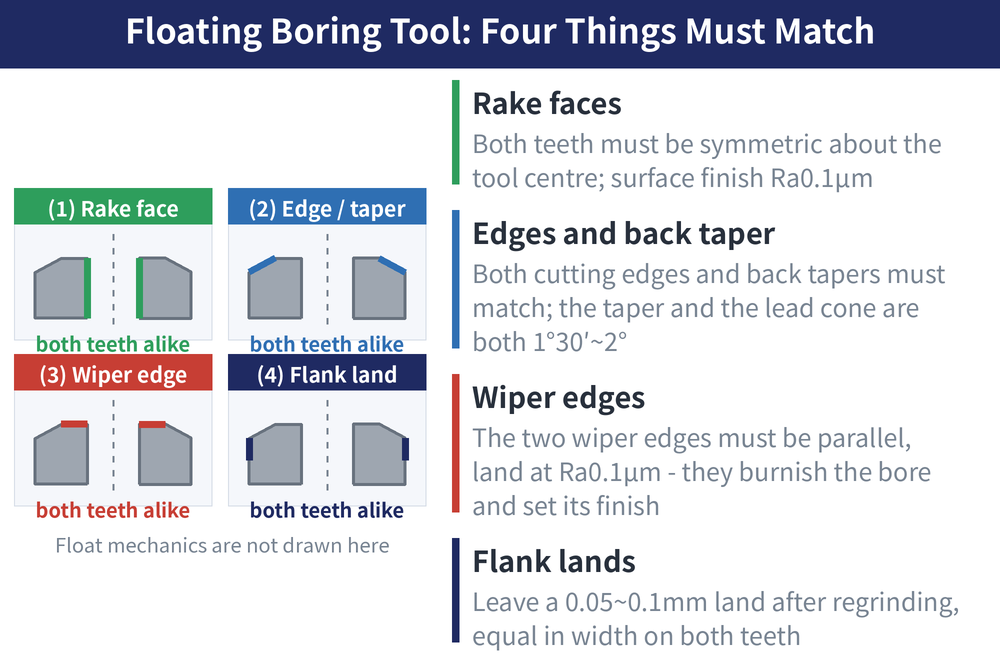

簡易法解的是「角度怎麼對」,精磨解的是「光到什麼程度」。兩刀體裝配後,要先精磨兩側面對支承面的垂直度(公差 0.02mm)與上下支承面的平行度(公差 0.01mm)。
| 部位 | 要求 |
|---|---|
| 前刀面 | 粗糙度 Ra0.1μm;兩刀齒前刀面對搪刀中心須對稱 |
| 校準修光刃 | 刃帶粗糙度 Ra0.1μm;兩切削刃及倒錐須對稱;兩刀齒修光刃要平行 |
| 後刀面 | 粗糙度 Ra0.1μm;修磨後留 0.05~0.1mm 寬刃帶,兩刀齒刃帶寬度一致 |
校準修光刃對孔壁有擠壓修光作用,直接決定孔的表面粗糙度,要求最嚴。修光刃寬度磨到 0.4~0.5mm 即可。
四、精磨的兩套設定
修光刃與後角用同一台萬能工具磨床、同一組夾具,差別只在要不要墊斜墊鐵。
| 磨什麼 | 設定 |
|---|---|
| 修光刃 | 刀具直接放夾具體定位平面,不墊斜墊鐵;兩定位銷外徑須相同 |
| 修光刃校正 | 用百分表校兩定位銷中心連線與工作台縱向進給方向垂直 |
| 修光刃砂輪 | 樹脂結合劑鑽石碗形砂輪,粒度 200/230#~230/270#、濃度 50%~75% |
| 後角 | 定位平面加一塊斜墊鐵(角度＝要磨的後角),刀具靠上去定位夾緊 |
| 後角砂輪 | 綠碳化矽碗形砂輪,粒度 60#~80#、硬度 J~K;或改用鑽石碗形砂輪 |
後角的研磨用量來源給:線速度 14~18m/s、橫向深度 0.01~0.02mm 每雙行程、縱向進給 1~1.5m/min,最後 1~2 次行程要更慢(約 0.5m/min)。以上為單一來源值,不同砂輪與機台請自行試磨驗證。這樣磨出的後刀面可達 Ra0.4μm 以下。
五、切削錐與倒錐:靠一個套換角色
要磨出 1°30′~2° 的切削錐與倒錐,用的還是磨後角那組夾具(刀具下面一樣墊角度相同的斜墊鐵),差別只在定位銷上加不加一個套(外徑 D、內孔等於銷徑 d)。
| 定位銷狀態 | 磨出來的是 |
|---|---|
| 直接用外徑 d 的銷 | 1°30′~2° 的倒錐及其後角 |
| 把套改放到另一支 d 銷上 | 主偏角 1°30′~2° 的切削錐及其後角 |
另有一條省夾具的路:拿一支修磨用搪桿當夾具——方孔精度做得跟實際搪桿一樣,上方加開固定螺紋孔。刀裝進方孔,以頂針頂住搪桿,用百分表或劃針校正刀具相對搪桿軸心線對稱後鎖緊。這樣可以把浮動搪刀當成兩齒鉸刀,一併磨完修光刃、切削錐、倒錐與各自的後角。磨完塗油儲存。鉸刀的完整修磨流程見〈鉸刀怎麼磨〉。
六、常見問題 FAQ
Q:簡易法和精磨要選哪一個?
看要求。簡易法解決角度怎麼對得快又準,適合現場自己磨;精磨解決的是把各面做到 Ra0.1μm、兩刀齒對稱,孔面粗糙度有硬要求時才走。兩者不互斥,可先用簡易法磨出角度再走精磨。
Q:為什麼校準修光刃的要求特別嚴?
因為它不是在切削,是在對孔壁擠壓修光,直接決定孔的表面粗糙度。所以刃帶粗糙度要 Ra0.1μm、兩刀齒的修光刃要平行,寬度磨到 0.4~0.5mm 即可,不是越寬越好。
Q:一個套怎麼會換出兩種角度?
套改變的是刀具在夾具上的支點位置。直接用外徑 d 的定位銷磨出的是倒錐;把套加到另一支同徑的銷上,支點位置一移,同一組斜墊鐵磨出的就變成主偏角 1°30′~2° 的切削錐。夾具沒換,只換了基準。
Q:沒有專用夾具怎麼辦?
用一支修磨專用的搪桿當夾具,方孔精度做得與實際搪桿相同、上方加固定螺紋孔。刀裝進去、頂針頂住、校正對稱後鎖緊,就能把浮動搪刀當兩齒鉸刀一次磨完各面。
