磨床精度怎麼驗:誤差對應缺陷與新機驗收四項
工件磨出錐度、端面凸凹、螺旋痕、細腰形,常常不是砂輪的錯,是磨床精度。這篇把「哪個部件超差會磨出哪一種缺陷」排成對照表,再帶到熱變形為什麼要熱態檢驗,以及新機驗收的四項與關鍵允差。
一、靜態精度與動態精度
靜態精度是磨床不運動或低速空轉、沒有切削負載時量到的精度,取決於主軸軸承、齒輪、絲桿螺母、床身與工作台的製造與裝配。它分三種:幾何精度(導軌直線度、工作台平面度、主軸迴轉精度,是保證加工精度最基本的條件)、傳動精度(傳動鏈兩端運動關係的準確性,例如螺紋磨床工件主軸每轉一轉,工作台要縱移一個導程)、定位精度(運動部件實際到位的準確度)。
動態精度則是磨床在外載荷、溫升、震動下的精度,受研磨力、夾緊力、彈性變形與熱變形影響。現場常用磨完的工件精度反推綜合動態精度,這就是「工作精度」。

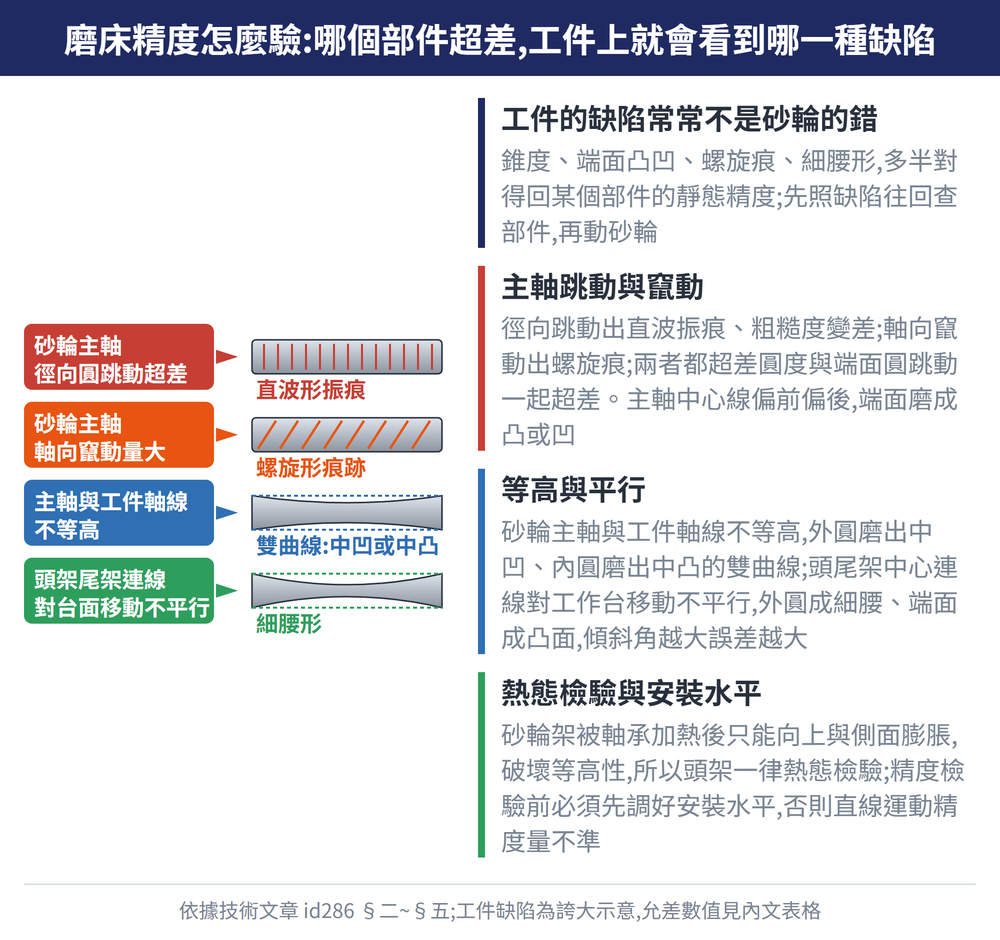

二、主軸與導軌超差會磨出什麼
| 誤差來源 | 工件上會看到什麼 |
|---|---|
| 砂輪主軸徑向圓跳動超差 | 直波形振痕,粗糙度變差 |
| 砂輪主軸軸向竄動量大 | 螺旋形痕跡 |
| 兩者均超差 | 圓度、端面圓跳動超差 |
| 主軸中心線向後偏／向前偏 | 端面磨成凹形／凸形 |
| 主軸與工件軸線不等高 | 外圓錐中凹、內圓錐中凸的雙曲線 |
| 砂輪架導軌水平面內直線度誤差 | 單邊接觸出螺旋痕;切入研磨出錐度 |
| 頭架主軸徑向圓跳動／軸向竄動 | 圓度誤差／端面不平 |
三、夾持、安裝與油壓的那一半
| 誤差來源 | 工件上會看到什麼 |
|---|---|
| 頭架尾架中心連線對工作台移動不平行 | 外圓成細腰形,端面成凸面;傾斜角越大誤差越大 |
| 運動與支承部件剛度不足 | 研磨力下變形,破壞原始精度 |
| 安裝不良:墊鐵未墊平、地腳螺釘鬆緊不一 | 磨床變形,失去原有精度 |
| 油壓泵缸吸入空氣、閥失靈 | 振紋、波浪紋,並伴隨噪聲 |
| 油壓系統洩漏／閥芯卡死 | 達不到預定參數／自動循環錯亂 |
| 工作台爬行(低速時斷時續) | 嚴重影響加工精度 |
四、熱變形:為什麼頭架要熱態檢驗
內熱源有切削熱、軸承導軌摩擦熱、油壓節流損失與電動機發熱,外熱源有空氣、日光、燈光。分布不均就讓各部位膨脹不同、相對位置改變。
外圓磨床砂輪架體殼被軸承加熱後,底面由滑鞍定位、螺釘固定,只能向上與側面膨脹:向上破壞與頭架主軸的等高性、影響形狀精度;向工作台偏則讓擋塊控制的尺寸變小。前後軸承發熱不均還會讓主軸母線偏斜、產生螺旋痕。所以精度檢驗時頭架一律要在熱態下檢驗。
五、新機驗收四項與預調水平
新磨床或大修後的磨床,驗收包含空載試驗、負載試驗、幾何精度檢驗、工作精度檢測四項,不可缺失。
空載試驗依序:檢查油池油液數量與品質;手柄置關閉或卸荷、砂輪架退出、確認不互撞;啟動油壓泵檢查各油路壓力;開放氣閥排空氣約 2~3min;工作台先以約 1m/min 短行程看換向,再全行程低速數百次並漸升到最高速;接著做砂輪架快速移動與進給;空載運轉 2h 後檢查油溫與換向、定位精度。
負載試驗先低於最大負載試車,正常才上滿載。看五點:能否達到預定工作要求、震動與噪聲是否在允許範圍、換向與速度換接不得爬行或油壓衝擊、油壓元件與管道內外洩漏、功率損耗與油溫上升。
順序不能顛倒:精度檢驗前必須先調好安裝水平,縱橫向均不得超過 0.04mm/1000mm。這是磨床的基礎精度,只有預調精度合格,其他直線運動精度才量得準。
六、幾項關鍵允差
| 項目(外圓磨床) | 一般 | 精密 |
|---|---|---|
| 砂輪主軸徑向圓跳動 | 0.005mm | 0.002mm |
| 砂輪主軸軸向竄動 | 0.008mm | 0.002mm |
| 砂輪架與頭架主軸等高度 | 0.03mm | 0.02mm |
| 快速引進重複定位(連續 6 次取最大差值) | 0.002mm | 0.0012mm |
| 床身縱向導軌直線度 | 1000mm 內 0.02mm | 任意 250mm 內 0.006mm |
工作精度以試件實磨判定:頂針間磨外圓(鋼、不淬硬)圓柱度 0.003mm、圓度 0.0005mm;夾盤磨外圓短試件圓度 0.0015mm;夾盤磨內圓試件圓度 0.002mm。以上為來源列出的允差,實際仍以各機型出廠標準為準。
已經出現波紋、燒傷或裂紋要照症狀往回查:〈研磨出問題怎麼查〉;三種基本磨法的夾持與運動見〈外圓、內圓、平面研磨怎麼做〉。
七、常見問題 FAQ
Q:工件磨成兩頭大中間小,是砂輪的問題嗎?
通常不是。細腰形對應的是頭架、尾架中心連線對工作台移動的平行度誤差,傾斜角越大誤差越大。同一個誤差磨端面時會磨成凸面。
Q:表面出現螺旋形痕跡怎麼查?
先查砂輪主軸軸向竄動量,再查砂輪架導軌在水平面內的直線度,單邊接觸也會出螺旋痕。機台已運轉一段時間的,還要考慮前後軸承發熱不均使主軸母線偏斜。
Q:精度檢驗前一定要先調水平嗎?
要。安裝水平縱橫向均不得超過 0.04mm/1000mm,這是磨床的基礎精度;只有預調精度合格,才能對其他直線運動精度進行檢測。
Q:為什麼頭架要在熱態下檢驗?
因為軸承與傳動件發熱會讓頭架主軸中心線向上、向砂輪架方向位移,冷機量到的等高性在實際加工時已經不成立。砂輪架也有同樣的熱變形。
