高速研磨先過三關:多快才算高速、磨床要改什麼、砂輪怎麼補強

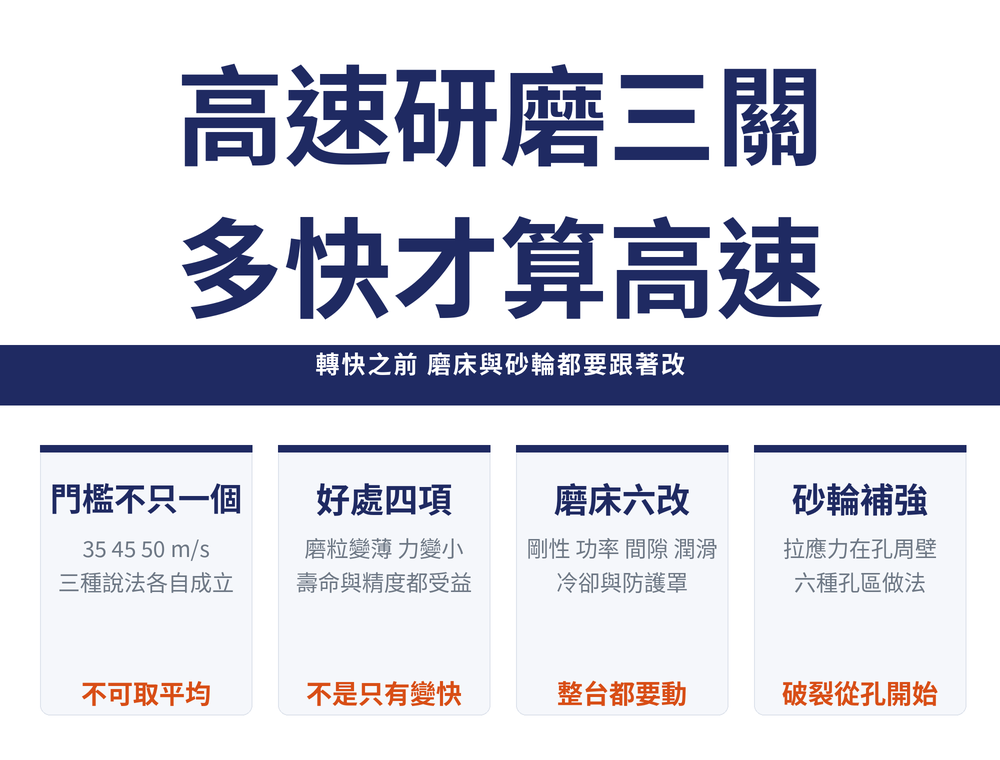

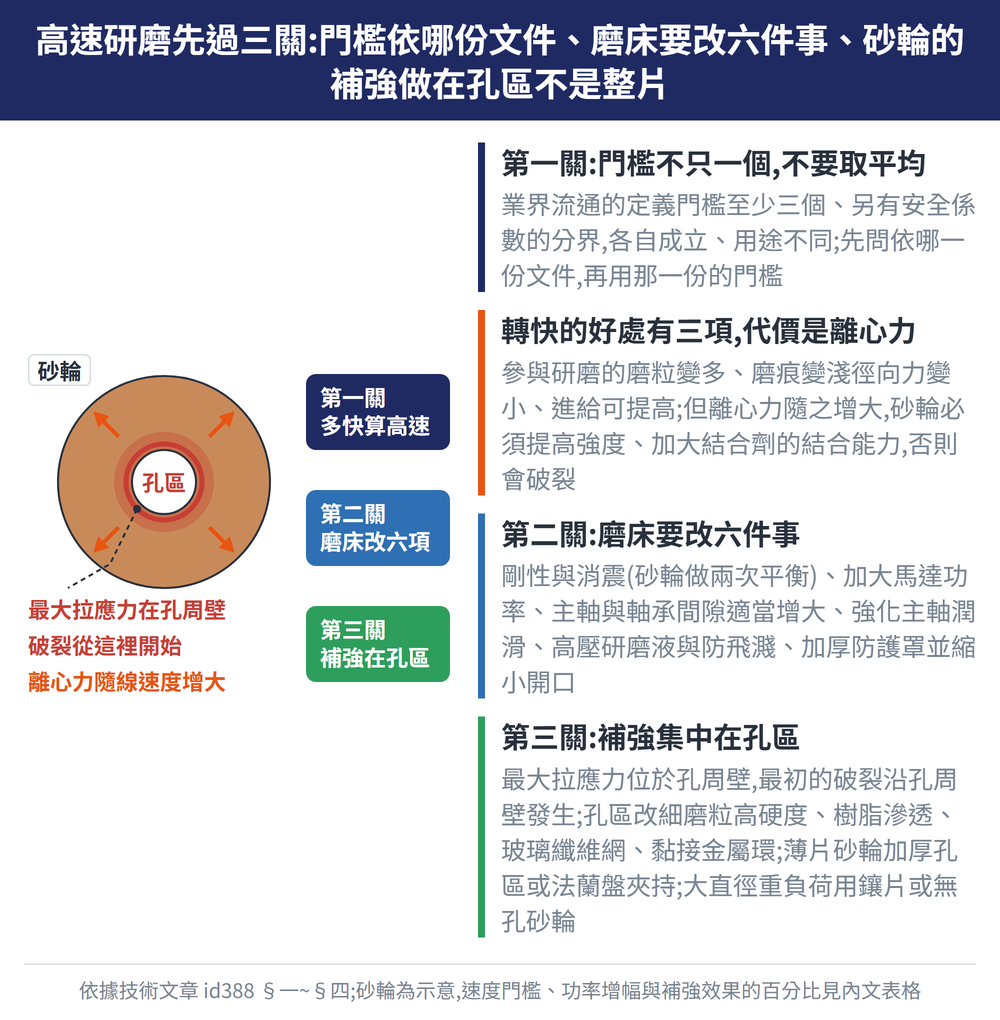

把砂輪轉快一點就是高速研磨嗎?先過三關:多快才算高速(業界門檻說法不只一個)、磨床要跟著改什麼、以及砂輪本身怎麼補強才不會裂。這篇把三件事的判準與量化數值整理出來,並把彼此不一致的說法原樣並列,不代為統一。
一、多快才算高速?三個門檻,不要取平均
這是本篇要先講清楚的一件事:「高速研磨」的定義門檻,業界流通的數字不只一個,而且都是可查的正式說法。
| 門檻 | 這個數字在講什麼 |
|---|---|
| 砂輪線速度 > 35 m/s | 其中一本手冊對「高速研磨」的定義 |
| 圓周速度 > 45 m/s | 同一個名詞的另一種定義 |
| 線速度 > 50 m/s | 用來分界「必須做動平衡」的門檻 |
| 60 / 80 m/s | 🔴 不同類的判準:是破裂安全係數的分界(60 以下取 2、80 以上取 1.8),不是「算不算高速」 |
四個數字各自成立、用途不同,不可互相替代,也不可取平均。用法是:講「是不是高速研磨」先問依哪一份文件;講「要不要動平衡」「安全係數取多少」用對應那一條。砂輪標示怎麼讀見〈看懂砂輪標示〉。
二、轉快之後,好處有四項
線速度提高帶來的變化不是只有「比較快」,而是四個連鎖效果:
| 變化 | 結果 |
|---|---|
| 參與研磨的磨粒變多 | 進給不變時,每顆磨粒的研磨厚度與受力都變小,磨粒與整片砂輪的壽命提高 |
| 維持原研磨厚度 | 進給可大幅提高,磨同樣餘量的效率顯著提升 |
| 磨痕變淺、徑向力變小 | 表面粗糙度下降,工件彎曲變形減少,磨細長軸類工件特別有利 |
| 🔴 離心力隨之增大 | 砂輪必須提高強度、加大結合劑的結合能力,否則會破裂 |
前三項是好處,第四項是代價,而且是安全等級的代價——後面兩節就是在處理它。
三、磨床要跟著改的六件事
轉速調上去只是開始,磨床本身要跟著改六件事:
| 要改什麼 | 做法與數值 |
|---|---|
| 減震、提高剛性 | 砂輪最好做兩次平衡,每次都要在圓周八個點上達到平衡要求,並採取消震措施 |
| 加大馬達功率 | 功率需加大 75%~100%,相關電器元件容量也要跟著加大 |
| 主軸與軸承間隙 | 摩擦加劇、易發熱膨脹「咬死」,間隙要適當增大;並用帶卸荷裝置讓軸瓦受力均勻(數值見下註) |
| 強化主軸潤滑 | 用黏度較小的 2~4 號專用主軸油,或 10% 的 22 號汽輪機油加 90% 無水煤油混用;最好用循環冷卻潤滑系統 |
| 加強研磨液供應 | 離心力下一般冷卻裝置不夠,要用高壓泵經特殊噴嘴噴淋,並加裝防飛濺裝置 |
| 加厚防護罩 | 厚度比普通防護罩增加 40% 以上、減小開口角度;內壁宜加吸能材料(如泡沫聚氨酯) |
⚠ 主軸間隙的數值有兩種並存的說法:一說 0.04~0.05mm,一說 0.03~0.05mm(該書內出現兩次、數值一致,不是單次誤讀)。下限不同,本站原樣並列、不取平均也不二選一,實作請以機台原廠規範為準。
四、砂輪的補強做在孔區,不是整片
砂輪高速旋轉時,最大拉應力位於孔周壁上,最初的破裂通常就沿孔周壁發生。所以除了改進結合劑本身之外,多數補強措施集中在孔區:
| 做法 | 效果與限制 |
|---|---|
| ①孔區改用更細磨粒＋更高硬度 | 破裂速度可提高 20%~25%;通用做法 |
| ②樹脂液從孔周壁滲透補強 | 強度提高 5%~15%;氣孔率愈大的砂輪提高愈多 |
| ③加入玻璃纖維網 | 限樹脂結合劑砂輪;無定量數值 |
| ④孔區黏接金屬環 | 鋼或耐熱合金環,以環氧樹脂等黏接;無定量數值 |
| ⑤加厚孔區或改用法蘭盤夾持 | 🎯 專用於薄片砂輪(切割片),效果明顯;對厚砂輪作用不大 |
| ⑥鑲片砂輪或無中心孔砂輪 | 鑲片(八片、錐形面、鋼法蘭盤加螺釘)可防止沿徑向裂開;無孔設計直接消除孔區應力集中。屬出廠設計,不是現場可加裝 |
選的邏輯很直接:要更高轉速但規格與結合劑不能換→①②④;用的是薄片切割砂輪→⑤;大直徑重負荷高速砂輪→⑥。砂輪怎麼裝與平衡見〈砂輪怎麼裝、怎麼平衡〉。
五、常見問題(FAQ)
Q: 到底幾 m/s 以上才算高速研磨?
沒有單一答案,這不是含糊其詞。可查到的定義門檻至少有三個:35 m/s、45 m/s、50 m/s,三者並存;另外還有 60 與 80 m/s,但那是破裂安全係數的分界,跟「算不算高速」不是同一類判準。實務上的處理方式是先問「依哪一份文件」,再用那一份的門檻,不要把幾個數字平均起來當共識。
Q: 普通磨床把轉速調高就能做高速研磨嗎?
不行,而且風險集中在安全面。線速度提高會讓砂輪承受的離心力增大,砂輪本身要有對應的強度與結合劑;磨床這邊要處理的是六件事:剛性與消震、馬達功率加大 75% 到 100%、主軸與軸承間隙、主軸潤滑、研磨液供應與防飛濺、以及加厚 40% 以上的防護罩。這六件不是選配,是把轉速調上去之後才會浮現的必要條件。
Q: 為什麼補強都做在孔的周圍?
因為砂輪高速旋轉時最大拉應力位於孔周壁上,最初的破裂通常就沿孔周壁開始。既然破壞是從那裡起頭,把材料與結構的加強放在那裡最有效率,也不必整片砂輪都改用更貴的規格。這也解釋了為什麼同樣標示的兩片砂輪,可以有不同的最高使用速度——差別往往就在孔區有沒有動手腳。
Q: 薄片切割砂輪也適用這六種補強嗎?
只有第五種是專門對應薄片的:加厚孔區或改用法蘭盤夾持,對薄片效果明顯,但對厚砂輪作用不大。反過來說,其餘幾種對薄片的效果有限。選購時把「這是薄片還是厚砂輪」講清楚,比只講轉速需求更能問到對的東西。
本篇屬〈砂輪與磨床完整導讀:砂輪怎麼讀、怎麼裝、怎麼修,磨壞了怎麼查〉這條線,整條線該從哪讀到哪見該篇。
發布日期:2026-08-30｜最後更新:2026-08-30
