油壓夾具的閥與配管:提動閥、順序閥、連接與自動脫離
油壓夾具做不好,問題常常不在油壓缸,而在閥與配管。方向閥會不會內漏、多支缸的動作順序怎麼分、油壓源要永久接還是可脫離、夾具內部走外接鋼管還是油路板——這幾件事決定系統會不會過熱、能不能無人化、日後好不好維修。這篇依序談提動閥、順序閥、止逆閥與壓力開關,再談連接方式、配管型式與管牙。

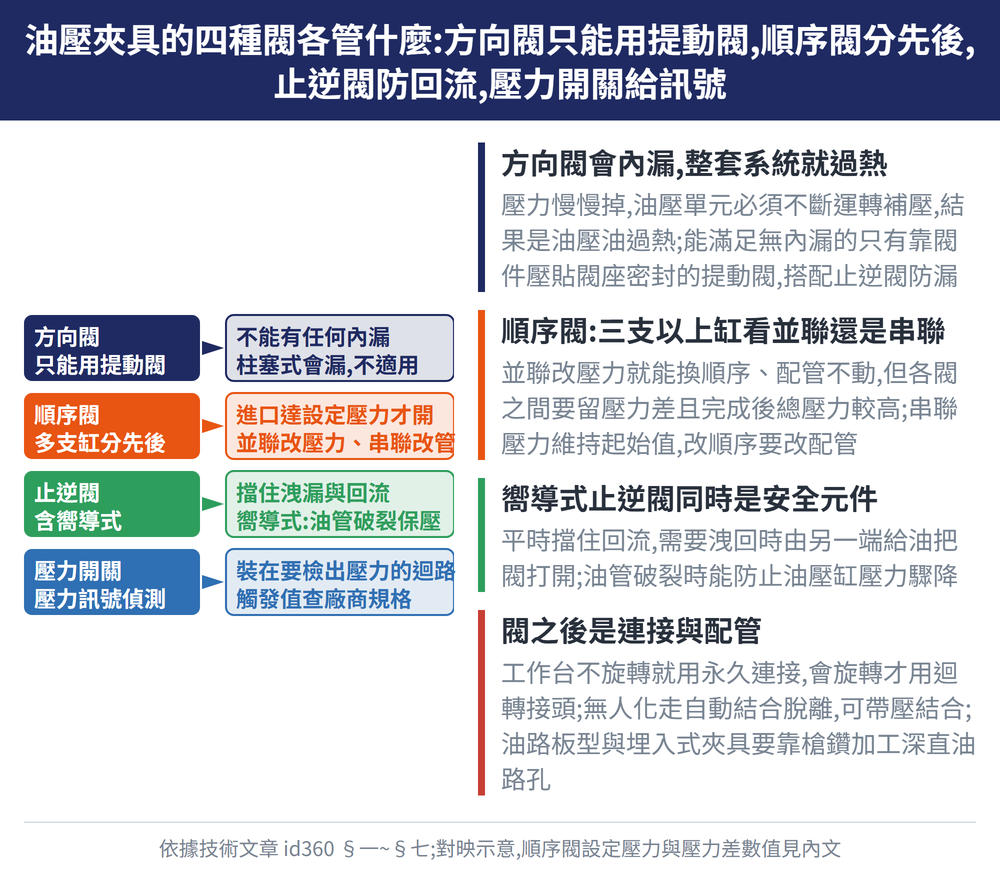

一、方向閥:油壓夾具只能用提動閥
油壓夾具用的方向閥有一條硬條件:不能有任何內漏。只要閥會內漏,壓力就會慢慢掉,油壓單元必須不斷運轉補壓,結果是油壓油過熱。
能滿足這個要求的只有提動閥(Poppet type,靠閥件壓貼閥座密封);柱塞式方向閥有內漏,不適用於油壓夾具。搭配方向閥使用時,還需要止逆閥來防止漏油。油壓夾具的整體構成與動力源選擇,見油壓夾持系統基礎。
二、順序閥:讓多支油壓缸照順序動作
順序閥的用途只有一個:區分多支油壓缸的動作先後。動作原理很單純——進口 Pp 端壓力未達設定壓力時,出口 Pa 為 0;Pp 端達到設定壓力,閥打開,Pa 等於 Pp。
來源範例:1 號油壓缸先動作,壓力到 30 bar 時順序閥打開,再由 2 號與 3 號油壓缸動作。這是來源特定場景的照錄數值,不是通用門檻,實際設定值要依夾持力需求另行決定。
三、三支以上油壓缸:並聯與串聯的取捨
缸數多到需要好幾個順序閥時,聯接方式有並聯與串聯兩種:
| 比較項 | 並聯 | 串聯 |
|---|---|---|
| 接法 | 所有 P 端相連 | 後閥 P 端接前閥 A 端 |
| 壓力設定 | 各閥設不同開啟壓力 | 可設定相同 |
| 改變動作順序 | 改壓力即可,配管不動 | 須改配管 |
| 動作完成後總壓力 | 較高 | 維持在起始壓力 |
並聯有一個明確要求:各順序閥之間的壓力差須在 25 bar(或 50 bar)以上,動作才會分得開。來源並列給出這兩個數值、未擇一,本文照錄不代為收斂。
四、止逆閥、嚮導式止逆閥與壓力開關
止逆閥用來防止油路中的壓力洩漏或回流,前面提動式方向閥的防漏需求就靠它補足。
嚮導式止逆閥多一層控制:平時擋住回流,需要洩回時由另一端給油把閥打開,讓油壓缸的油回到油槽。它同時是安全元件——油管破裂時能防止油壓缸壓力驟降。
壓力開關裝在需要壓力檢出的迴路上,做為壓力訊號的偵測元件。來源未提供觸發壓力值或任何規格數字,選用時請查廠商規格書。
五、油壓源接上夾具:永久連接與迴轉連接
油壓單元與夾具的連接分兩大類:永久連接是油管與油壓源始終保持連接,使用上最安全;脫離式連接則平時不連,交換工件時才接上。
| 型式 | 適用場合 |
|---|---|
| 永久連接(一般工具機) | 任何單一工作台的機器 |
| 永久連接(自動交換工作台) | 每條油管接到指定工作台,工作台不旋轉 |
| 迴轉接頭(單一油管) | 分度頭或單一夾具的迴轉台 |
| 迴轉接頭(多通道) | 各通道單獨控制,單動或雙動迴路 |
判斷關鍵很單純:只要工作台不旋轉,即使是自動交換工作台也能沿用永久連接;工作台會旋轉的專用機才必須改用迴轉接頭或迴轉閥(Rotary valve)。來源的迴轉閥應用例是六工作站的單動迴路:一站取放工件,其餘五站維持夾緊,好處是不必為每站各配一套操作迴路。
完全獨立的迴路可加蓄壓器,利用預先填充的氮氣儲存油壓能量,用來減少溫度造成的壓力變化並補償迴路內漏。
六、脫離式連接:手動與自動結合脫離
脫離式連接用於有自動交換工作台、彈性製造系統(FMS)或彈性製造單元(FMC)的場合。單動迴路可直接採手動結合與脫離。
雙動迴路的手動結合與脫離,適合夾持時間較長的 FMS 系統——夾持時間長,結合與脫離的操作頻率就低,手動的效率損失可以接受。
要再自動化,就走自動結合與脫離系統,用於 FMS/FMC、兩個以上自動交換工作台等場合。構造上機器端是自動偶合單元(automatic coupling unit),工作台端是 coupling nipple unit,並含位置檢出(inductive position control),確保結合到位才通油;依迴路型態分單動系統與雙動系統。
它與手動方式的關鍵差異只有一項:自動系統以油壓操作結合與脫離,可以在帶壓狀態結合與脫離,因此適用於無人化操作環境。
七、夾具內部配管:四種型式與槍鑽加工
夾具內部的配管有四種型式,差別在油路走哪裡:
| 型式 | 油路走法 |
|---|---|
| A 標準配管 | 配管接頭與鋼管連接夾具與油壓元件 |
| B 標準配管與雙層夾具 | 配管走雙層夾具底板 |
| C 油路板型 | 油路直接開在夾具底板內 |
| D 埋入式 | 油壓元件崁入夾具本體 |
來源指出,標準配管若管路複雜會造成維修困難,油路板型與埋入式就是為解決這個問題而發展的。埋入式的優點是夾具設計簡潔、配管不外露,缺點是加工成本較高,因為油路孔要在夾具本體內加工出來。
由此帶出一項必備工法:槍鑽加工是油路板式與埋入式夾具的必備加工方式,這兩種型式的油路孔要深、直線度要高,一般鑽孔工法難以達成。孔加工後要仔細去除毛邊並清潔,孔內殘留毛邊或雜質會影響油壓元件的密封與動作。
八、管牙:PT 與 PS 差在密封方式
管牙分兩種,差別在密封原理,不在誰比較好:
| 型式 | 密封方式 | 是否需輔助材 |
|---|---|---|
| 斜管牙(PT) | 螺紋本身呈錐度,以螺紋密封 | 需止洩帶(TAPE SEAL)或密封黏膠 |
| 直管牙(PS) | 金屬接觸面與刃口密封 | 不需其他物質 |
來源只說明兩種管牙的密封原理差異,未附任何螺紋尺寸數字(牙距、每吋牙數、公差皆無),也未標註所依據的標準編號,本文不代為補齊。實務上只要記住方向:PT 一定要上止洩帶或密封膠,PS 靠刃口密封、不必再纏帶。尺寸、公差與配對一律以管牙標準或供應商規格為準。
九、鋼管接頭的組裝順序
使用鋼管接頭(非螺紋直接鎖入)時,順序錯了就密不住:
| 步驟 | 動作 |
|---|---|
| 1 | 螺母放入鋼管後,再放入套環 |
| 2 | 鋼管推到底並鎖緊螺母 |
| 3 | 套環切入鋼管,產生密封並扣住鋼管 |
配管完成後要把鋼管固定,彎管以鋼管彎管器加工。工件端的夾持力該給多少、夾在哪裡,是另一組問題,見虎鉗夾緊為什麼反而讓工件變形。
十、常見問題 FAQ
Ｑ：油壓夾具的方向閥可以用一般柱塞式嗎?
不適用。油壓夾具的方向閥必須沒有任何內漏,否則油壓單元要不斷運轉補壓,造成油壓油過熱。只有提動閥能達到無內漏的要求,柱塞式方向閥有內漏,並須搭配止逆閥防止漏油。
Ｑ：多個順序閥要並聯還是串聯?
看你比較常改動作順序還是在意總壓力。並聯改壓力就能換順序、配管不動,但各閥壓力差須在 25 bar(或 50 bar)以上,且完成後總壓力較高;串聯不必設壓力差、壓力維持在起始值,但改順序要改配管。
Ｑ：要做無人化,油壓源的連接方式該選哪一種?
選自動結合與脫離系統。它以油壓操作結合與脫離,可以在帶壓狀態結合與脫離,並以位置檢出確認結合到位才通油,適用於 FMS/FMC 與兩個以上自動交換工作台。工作台不旋轉的場合則仍可用永久連接。
Ｑ：PT 與 PS 管牙要不要上止洩帶?
斜管牙(PT)靠螺紋密封,鎖緊時需搭配止洩帶或密封黏膠;直管牙(PS)靠金屬接觸面與刃口密封,不需其他物質。來源未附螺紋尺寸數字,實際尺寸與配對請以管牙標準或供應商規格為準。
本篇屬〈夾治具完整導讀:先定位再夾緊,夾持力怎麼算、動力怎麼給〉這條線,整條線該從哪讀到哪見該篇。
