捨棄式刀片磨損了還能不能磨:判準、夾具與修磨量
捨棄式刀片通常是四個角用完就丟,但報廢刀片多半只有後面磨掉、前面還好好的。這篇講什麼情況下值得磨、要用什麼夾具跟砂輪、每邊磨掉多少、能磨幾次,以及一個球墨鑄鐵加工現場的實測結果——粗加工只回到新刀片的五到八成,精加工卻能到九成以上。
一、報廢刀片其實壞在哪裡
觀察報廢的刀片會發現一件事:切削刃前面磨損較小,後面磨損嚴重——案例量到的後面磨損高度約 0.2~0.5mm。後果有兩個:加工表面粗糙度變差,而且後角被磨平之後與已加工面形成面接觸,刀片等於是被拖著走。
換句話說,丟掉的那片刀,壞的只是一個面。這就是「能不能磨」這個問題成立的原因。刃口本身的幾何為什麼重要,見〈車削刀具刃口修磨解析〉。
二、值得修磨的五個理由
| 理由 | 說明 |
|---|---|
| 切削效率 | 刀片不經高溫焊接,保住材料原有切削性能;比焊接式車刀效率高 30%~50%,輔助時間少約 80% |
| 刀片費用 | 正常使用下,成本比焊接式下降一半以上 |
| 刀桿鋼材 | 捨棄式刀桿至少可用一年,來源舉例年用量相差約 11 倍 |
| 刀具管理 | 刀桿與刀片標準化、品項少,庫存與週轉手續簡便 |
| 有利塗層 | 磨過的刀片便於重新塗層,對自動化程度高的機台尤其有利 |
順帶戳破一個常見誤解:有人覺得捨棄式刀片整片丟掉很浪費、焊接式可以用到剩一點點——但焊接式刀片由大變小,絕大部分不是被工件磨掉的,是在砂輪上被磨掉的。

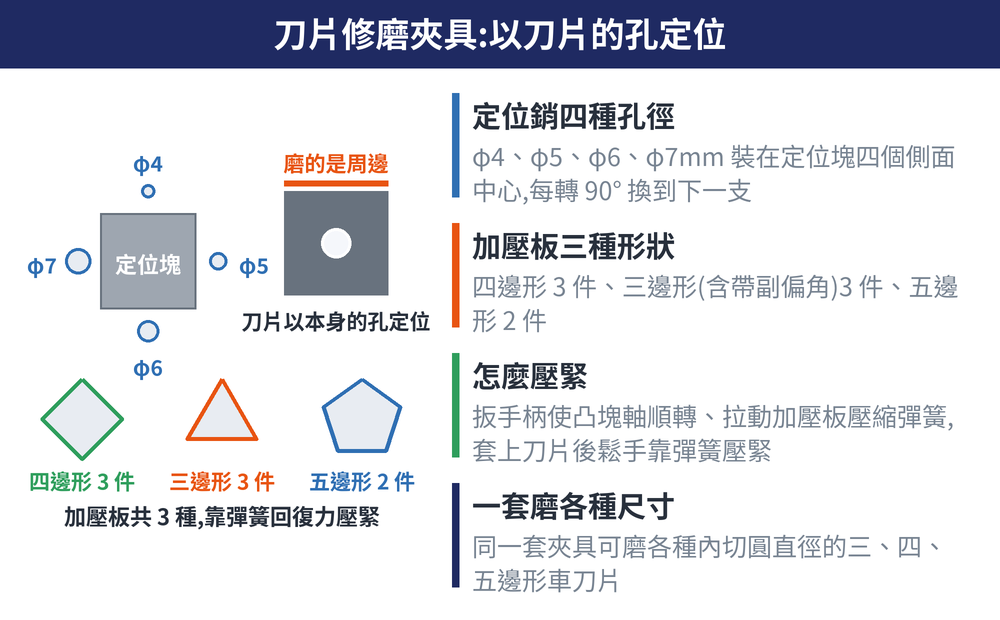

三、夾具:以刀片的孔定位
刀片放在工具磨床或專用刀片修磨機上,以刀片本身的孔定位夾持,磨的是刀片周邊。同一套夾具可以磨各種內切圓直徑的三、四、五邊形車刀片。
| 部件 | 配置 |
|---|---|
| 定位銷 | 四種孔徑 φ4、φ5、φ6、φ7mm,裝在定位塊四個側面中心 |
| 換銷方式 | 定位塊每轉 90° 就換到下一支銷,對應不同孔徑 |
| 加壓板 | 共 3 種:四邊形 3 件、三邊形(含帶副偏角)3 件、五邊形 2 件 |
| 操作 | 扳手柄使凸塊軸順轉、拉動加壓板壓縮彈簧,套上刀片後鬆手,靠彈簧回復力壓緊 |
另提到一種改進型夾具:壓緊方式由兩支 T 形槽螺釘改成偏心軸鎖緊,裝卸速度快 10 倍以上;中部加一個可左右傾斜 60° 的傾斜座、右側加一個可旋轉 45° 的裝刀架,夾具就有了三維功能,連整體式車刀也能夾上去磨。
四、磨多少、能磨幾次
| 項目 | 規格 |
|---|---|
| 砂輪 | 碗形人造鑽石砂輪 |
| 刀桿預留量 | 修磨前在刀桿主、副後面預留約 0.8mm |
| 每邊修磨量 | 0.15~0.25mm |
| 可磨次數 | 同一刀片 3 次(來源單一說法,非通用判準) |
| 負倒稜 | 與周邊研磨同一次作業完成,同夾具同砂輪 |
刀桿要先預留 0.8mm 這一條很容易漏——刀片磨小了,刀桿的主副後面若沒有讓出空間,裝上去會干涉。砂輪選型見〈鑽石還是 CBN 砂輪〉。
五、實測:磨完能回到幾成
案例是車橋差速器殼體,材質以球墨鑄鐵為主、硬度 180~240HB,用捨棄式機夾刀具在 CNC 上加工。做法是用砂輪把前面磨低 0.2~0.5mm,或用鑽石砂輪順著前面磨出 3mm 長、-5° 前角的前面——兩種做法都能一併把後面的磨損部分磨掉,讓後面回到原始狀態,切削刃也更鋒利。
| 工序 | 修磨後加工件數(對比新刀片) |
|---|---|
| 粗加工 | 50%~80% |
| 精加工 | 90%~110% |
磨掉前面等於破壞塗層,但刀片報廢的主因是後面磨損,前角改變與刀尖對機台中心高的些微下降,對鑄鐵加工沒有影響。⚠ 上表為單一案例的實測值(兩道工序刀片牌號不同),樣本數與統計方法不明;「磨到多少該換」沒有通用門檻,請以自身刀片牌號與加工條件驗證。
六、常見問題 FAQ
Q:磨過的刀片跟新刀片差多少?
看工序。在一則球墨鑄鐵案例裡,粗加工只回到新刀片的 50%~80%,精加工卻能到 90%~110%。也就是說精加工的刀片比較值得磨,粗加工要另外算成本。
Q:磨掉塗層不是很可惜嗎?
前提是那片刀本來就是因為後面磨損而報廢,塗層在那個面上已經沒了。磨過的刀片也便於重新塗層。真正要留意的是前角改變與刀尖高度略降,鑄鐵加工影響不大,其他材料要自行驗證。
Q:同一片刀片可以磨幾次?
以一則修磨案例為準:3 次,每邊每次磨 0.15~0.25mm。這是單一案例不是通用判準,實際次數受刀片厚度、牌號與刀桿預留量限制,自己試過才算數。
Q:沒有專用刀片修磨機,用工具磨床可以嗎?
可以,兩種機台都適用。關鍵不是機台而是夾具:要能以刀片的孔定位、換得了不同孔徑的定位銷、配得到對應形狀的加壓板,再加一片碗形人造鑽石砂輪。
本篇屬〈刀具修磨完整導讀:先決定磨不磨,再依刀種查怎麼磨、用什麼磨、怎麼驗〉這條線,整條線該從哪讀到哪見該篇。
