鑽石還是 CBN 砂輪:磨料、結合劑、粒度濃度與形狀代號怎麼配
磨鎢鋼刀具用鑽石砂輪、磨高速鋼用 CBN 砂輪——鑽石／CBN 砂輪的第一個分岔就在這裡,而且理由是化學的,不是硬度。選完磨料還有結合劑、粒度濃度與形狀代號三關。這篇把四關依序排開,最後補上 CBN 忌水這個會直接吃掉砂輪壽命的地雷。

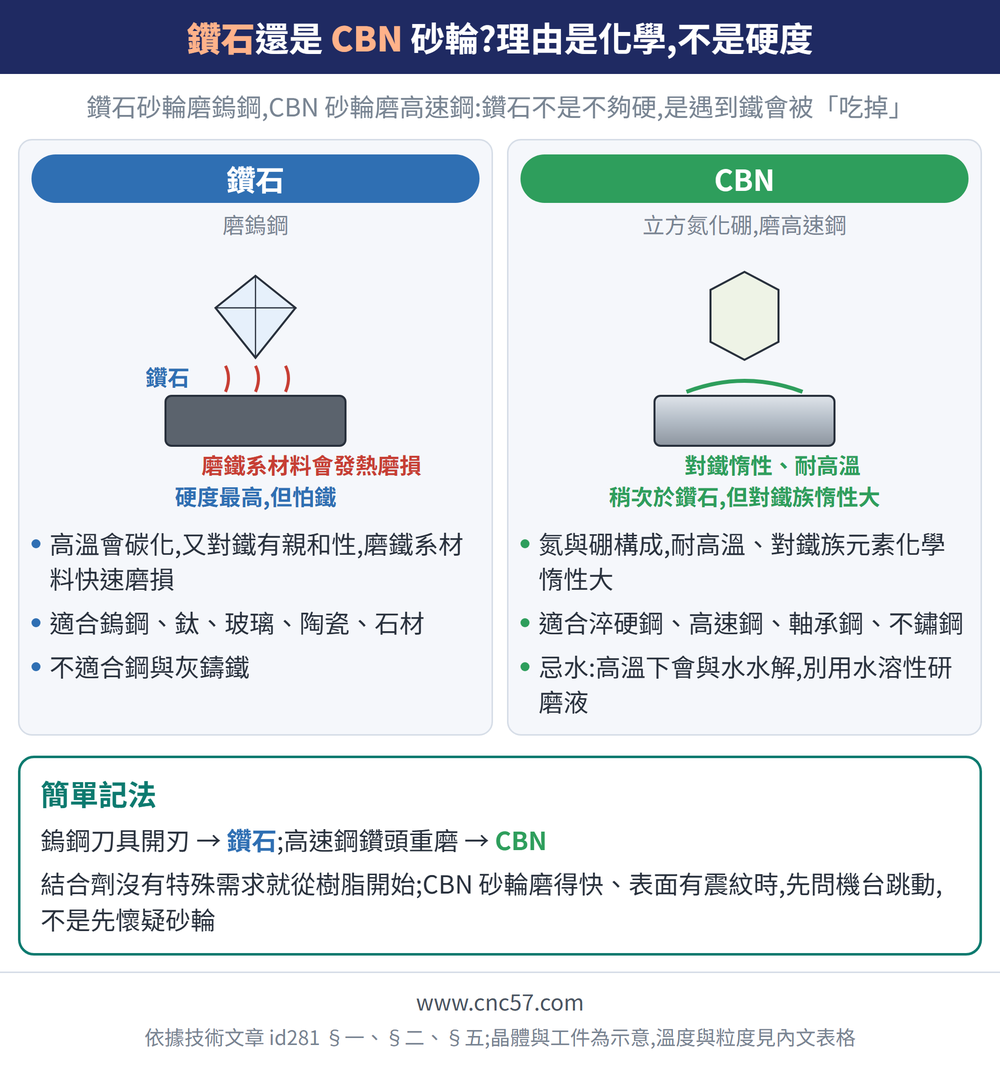

一、鑽石還是 CBN:理由是化學
工具磨床磨的刀具以高速鋼與鎢鋼為主,這兩種材料用普通磨料磨不動,所以刀具研磨一律用鑽石／CBN 砂輪:鑽石(金剛石)或 CBN(立方氮化硼)。一句話判準:鑽石砂輪磨鎢鋼,CBN 砂輪磨高速鋼。
| 比較 | 鑽石 | CBN |
|---|---|---|
| 硬度 | 已知最高 | 稍次於鑽石 |
| 耐熱 | 700～800°C 就碳化 | 耐 1300～1400°C |
| 對鐵 | 有親和性,高溫下快速磨損 | 化學惰性大 |
| 適合磨 | 鎢鋼、鈦、玻璃、陶瓷、石材 | 淬硬鋼、高速鋼、軸承鋼、不鏽鋼 |
| 不適合磨 | 鋼、灰鑄鐵 | — |
鑽石不是不夠硬,是會被鐵「吃掉」:溫度一到 700～800°C,碳原子碳化又對鐵有親和性,磨損就失控。CBN 由氮與硼構成,對鐵族元素惰性大、又耐高溫,正好補上這個缺口。
二、結合劑怎麼選
| 結合劑 | 特性 | 用在哪 |
|---|---|---|
| 樹脂 B | 自銳性好、不易堵塞、研磨溫度低 | 修磨刀具、磨孔、外圓與平面磨 |
| 陶瓷 V | 耐磨耐熱、易控精度、易修整,但脆 | 難加工材料粗磨、接觸面大的成形磨 |
| 金屬 M | 壽命長能吃重載,但易堵塞、難修整 | 硬脆材料與鎢鋼粗磨、成形磨 |
| 電鍍 | 單層磨粒最鋒利、免修整,但壽命短 | 形狀複雜的成形磨、高速研磨 |
| 釺焊 | 容屑空間大、不易堵塞、溫度更低 | 超高速研磨 |
預設值:刀具用的鑽石與 CBN 砂輪多數採用樹脂結合劑。沒有複雜輪廓、超高速或重載粗磨這些特殊需求時,先從樹脂開始。
三、粒度與濃度怎麼定
粒度有四套標準各走各的:GB 用雙數字(如 230/270)、FEPA 用 D 開頭代表鑽石、B 開頭代表 CBN,ASTM 用單一號數,ISO 直接標微米。四套邏輯不同,不能用數值大小互相類比,要查表對應。摘錄常用段:
| GB | FEPA 鑽石／CBN | ASTM | ISO(μm) |
|---|---|---|---|
| 120/140 | D126／B126 | 150 | 125-106 |
| 170/200 | D91／B91 | 220 | 90-75 |
| 230/270 | D64／B64 | 280 | 63-53 |
| 325/400 | D46／B46 | 400 | 45-38 |
刀具研磨常用:開槽時鑽石多選 230/270、170/200,CBN 多選 170/200、120/140;開後角時鑽石可到 325/400,CBN 多在 230/270 到 120/140 之間。同一工序,鑽石砂輪的粒度通常要比 CBN 更細一些。
濃度不是背代號,是保證磨粒密度:選濃度要讓切削弧長度上至少有 4～10 顆磨粒在工作。粗磨或要效率選高濃度,精磨中等,拋光與細粒度用低濃度;刀具用的鑽石與 CBN 砂輪通常選濃度 100%。
四、形狀代號:三個就夠用
鑽石／CBN 砂輪走 GB/T 6409.1 這一套代號(1A1、11V9 這種寫法),與普通砂輪的形狀代號是兩套系統、不通用。刀具研磨最常用三個:
| 代號 | 形狀 | 磨哪裡 |
|---|---|---|
| 1A1 | 平形 | 刀具輪廓、槽形、球頭與周齒鏟背,也磨鑽尖 |
| 11V9 | 碗形 | 端齒、周齒的後刀面 |
| 12V9 | 碟形 | 端齒、球頭的前刀面與截短齒 |
四大系列還有平形系的倒角、弧形、薄片,以及筒形、杯形、碟形各式變體,但接單時對得上這三個代號,大半需求就定了。
五、用之前一定要知道的兩件事
一、機台剛性要比普通研磨高 50%。CBN 砂輪要主軸軸向竄動小於 0.005mm、徑向跳動小於 0.01mm,進給精度小於 0.005mm/次。剛性不夠會連鎖:砂輪在震動下工作 → 磨損又快又不均 → 研磨比降低 → 成本反而變高,還容易黏屑與震紋。客戶說「CBN 砂輪磨損很快、表面有震紋」,先問機台跳動,不是先懷疑砂輪。
二、CBN 忌水。CBN 在高溫下會與水發生水解,生成硼酸與氨氣,溫度越高越劇烈、砂輪磨損越快。所以 CBN 不選水溶性研磨液,改用輕質礦物油、煤油或輕柴油;非用水溶性不可時要加極壓添加劑。鑽石砂輪則相反,煤油、輕柴油與水溶性研磨液效果都好(蘇打水不適用於樹脂結合劑)。
其餘日常規矩:每片砂輪配專用法蘭不拆下、裝上時徑向跳動控制在 0.03mm 內、出廠與使用時都要做平衡、樹脂結合劑會老化不宜久放。安裝與平衡的做法見〈砂輪怎麼裝、怎麼平衡〉。
六、常見問題 FAQ
Q:高速鋼鑽頭重磨要用鑽石輪還是 CBN 輪?
CBN。高速鋼是鐵系材料,鑽石在高溫下對鐵有親和性會快速磨損;鎢鋼刀具開刃則反過來用鑽石砂輪,硬度更高、效率更好。
Q:結合劑沒有特殊需求時選哪一種?
樹脂。刀具用的鑽石與 CBN 砂輪多數採用樹脂結合劑,自銳性好、不易堵塞、研磨溫度低。複雜輪廓改電鍍、重載粗磨改金屬、超高速改釺焊。
Q:CBN 砂輪可以用水性切削液嗎?
不建議。CBN 高溫下會與水水解生成硼酸與氨氣,加速砂輪磨損,實測用水溶性研磨液的壽命甚至比乾磨還低。改用輕質礦物油、煤油或輕柴油。
Q:1A1、11V9、12V9 怎麼記?
依磨的部位記:開槽、鏟背、鑽尖用 1A1(平形);磨後刀面用 11V9(碗形);磨前刀面與截短齒用 12V9(碟形)。這三個涵蓋刀具研磨最主要的需求。
