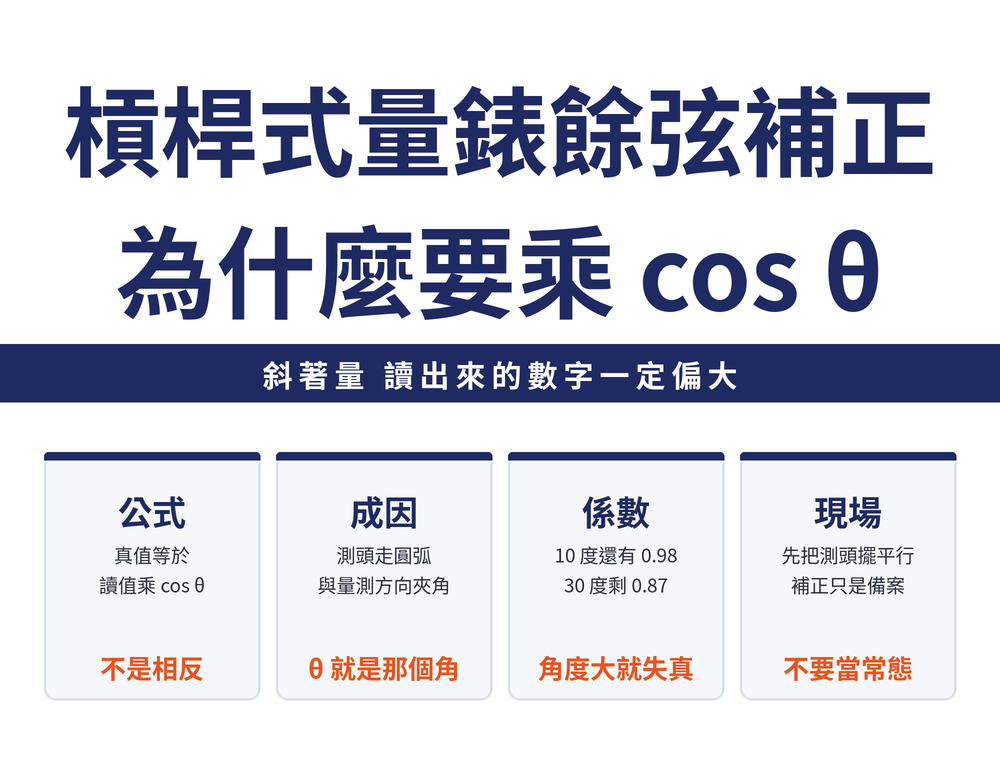

槓桿式量錶為什麼要乘 cosθ：角度誤差與餘弦補正
槓桿式量錶的測頭是擺動的,測頭走的方向一旦跟量測方向夾了一個角 θ,錶上的讀值就會比真實位移大。修正方法只有一條:真值 = 讀值 × cosθ。這篇把夾角怎麼來的、為什麼是偏大不是偏小講清楚,附 10° 到 60° 的補正係數對照表與算例,最後回到現場——把測頭擺平比事後補正划算得多。查補正係數直接看第四節的表。
這篇談的是「讀值出來以後怎麼修」。槓桿式量錶本身怎麼裝、怎麼歸零、怎麼讀,見〈指示表與槓桿指示表使用指南〉。
一、先講結論:讀值要乘 cosθ
槓桿式量錶(槓桿式指示量錶)的角度誤差,修正方式是一條乘法:
真值 L1 = 量測值 L2 × cosθ
θ = 測頭移動方向與實際量測方向的夾角
因為 cosθ 恆小於 1,補正的結果一定是把讀值改小。也就是說,有夾角的時候,錶讀出來的數字比工件真正跑掉的距離大。
這條式子是純幾何關係,不是實測值,也不綁任何廠牌。只要是測頭擺動式的量測器具,都適用同一條投影關係。
二、夾角是怎麼來的:測頭走的是圓弧
直進式指示量錶的測桿是直線進出的,所以只要把測桿對準量測方向就沒事。槓桿式不一樣:它的測頭裝在一支短槓桿上,繞著支點擺動,尖端走的是一段圓弧。
擺動的好處是可以伸進溝槽、鑽孔內側、刀把側邊這些直進式量錶擠不進去的地方,代價是測頭的移動方向由槓桿的姿勢決定,不是由使用者對準決定。
理想姿勢是把槓桿擺成平貼量測面——這時候尖端的瞬間移動方向剛好落在量測方向上,θ = 0,不必補正。實務上受空間限制,槓桿常常是斜的,θ 就出現了。
三、為什麼是偏大,不是偏小
把量測面想成一片垂直於量測方向的平面。工件跑掉 d,等於這片平面沿著自己的法線方向平移了 d。
此時測頭尖端被槓桿限制住,只能沿著自己那個斜掉的方向走。它要走多遠才會重新貼上平面?答案是 d ÷ cosθ——斜著走,得走比較長的一段,才能補回同樣的垂直距離。
錶內的放大機構量的是這段沿測頭方向的行程,不是垂直距離。所以錶顯示的是 d ÷ cosθ,比真值 d 大。把它乘回 cosθ,才還原成 d。
記法很簡單:斜著走的路比較長,錶就以為工件跑得比較多。
四、餘弦補正係數對照表
下表為 10° 到 60° 的補正係數,已逐格以 cosθ 驗算。這是三角函數值,不是量測數據:
| 夾角 θ | 補正係數 cosθ | 讀值被高估約 |
|---|---|---|
| 10° | 0.98 | 2% |
| 20° | 0.94 | 6% |
| 30° | 0.87 | 15% |
| 40° | 0.77 | 30% |
| 50° | 0.64 | 56% |
| 60° | 0.50 | 100% |
右欄是把左欄倒過來看:θ = 60° 時 1 ÷ 0.50 = 2,錶讀出來的數字是真值的兩倍。係數表本身沒有誤差,誤差全部來自 θ 估得準不準。
五、算例:讀值 0.002 mm 時真值是多少
假設錶上讀到 0.002 mm,三個角度分別補正:
| θ | 計算 | 補正後真值 |
|---|---|---|
| 10° | 0.002 × 0.98 | 0.00196 mm |
| 20° | 0.002 × 0.94 | 0.00188 mm |
| 30° | 0.002 × 0.87 | 0.00174 mm |
θ 從 10° 拉到 30°,同樣的 0.002 mm 讀值,真實位移少了約一成三。這個量級在 0.01 mm 級的粗抓看不出來,在 1 µm 級的比測就是整個判定翻盤。
六、現場怎麼擺:讓測頭平行於量測方向
補正是備案,不是常態。真正的解法是一開始就把 θ 壓小:
| 做法 | 用意 |
|---|---|
| 槓桿盡量平貼量測面 | 測頭的移動方向就落在量測方向上 |
| 用可轉角的錶頭或萬向夾臂 | 姿勢由夾具遷就工件,不是靠斜擺測頭 |
| 夾持點靠近量測點 | 懸臂短,擺動與震動都小 |
| 先試擺再歸零 | 角度確定後才設基準點 |
空間真的擠不下、非斜不可時,才回頭查第四節的係數。順序是先擺正、再補正,不是先量了再想辦法救。
七、什麼時候可以不補正
兩種情況可以略過:一是 θ 很小,例如 10° 以內,誤差 2% 以下,對 0.01 mm 級的判定沒有影響;二是只比較不看絕對值——同一次夾持、同一個姿勢下量兩點的差,兩邊被同一個 cosθ 縮放,比大小的結論不會變。
反過來,一定要補正的是:讀值要跟圖面公差直接比對、或是要進檢驗報告的絕對值。這類量測若還要細分是量真圓度還是平行度,量法見〈幾何公差怎麼量〉。
另外提醒一件事:高度規上把劃線器換成槓桿式量錶做比測時,這條補正一樣要算,而且還疊上阿貝誤差,見〈高度規使用指南〉。
八、常見問題 FAQ
Ｑ：槓桿式量錶有夾角時,讀值是偏大還是偏小?
偏大。測頭斜著走,要走比較長的一段才能補回同樣的垂直位移,錶量到的就是這段較長的行程。所以真值 = 讀值 × cosθ,補正後數字一定變小。
Ｑ：θ 是量哪兩者之間的角度?
是測頭尖端的移動方向與實際量測方向之間的夾角。測頭繞支點擺動,尖端的瞬間移動方向垂直於槓桿;槓桿平貼量測面時 θ 趨近 0,槓桿翹起來 θ 就變大。
Ｑ：θ = 30° 的誤差有多大?
cos30° = 0.87,讀值被高估約 15%。讀值 0.002 mm 時,真值只有 0.00174 mm。在 0.01 mm 級的量測看不太出來,在微米級比測會直接改變合格與否的判定。
Ｑ：直進式指示量錶也要做餘弦補正嗎?
直進式量錶的測桿是直線進出,只要測桿軸線對準量測方向就沒有這個問題;若測桿本身斜著抵住工件,同樣會有餘弦關係。差別在直進式的角度由使用者對準決定,槓桿式的角度由槓桿姿勢決定,後者更容易在不知不覺中變大。
本篇屬〈精密量測完整導讀：先問量什麼，再挑量具、讀規格、查誤差〉這條線,整條線該從哪讀到哪見該篇。
