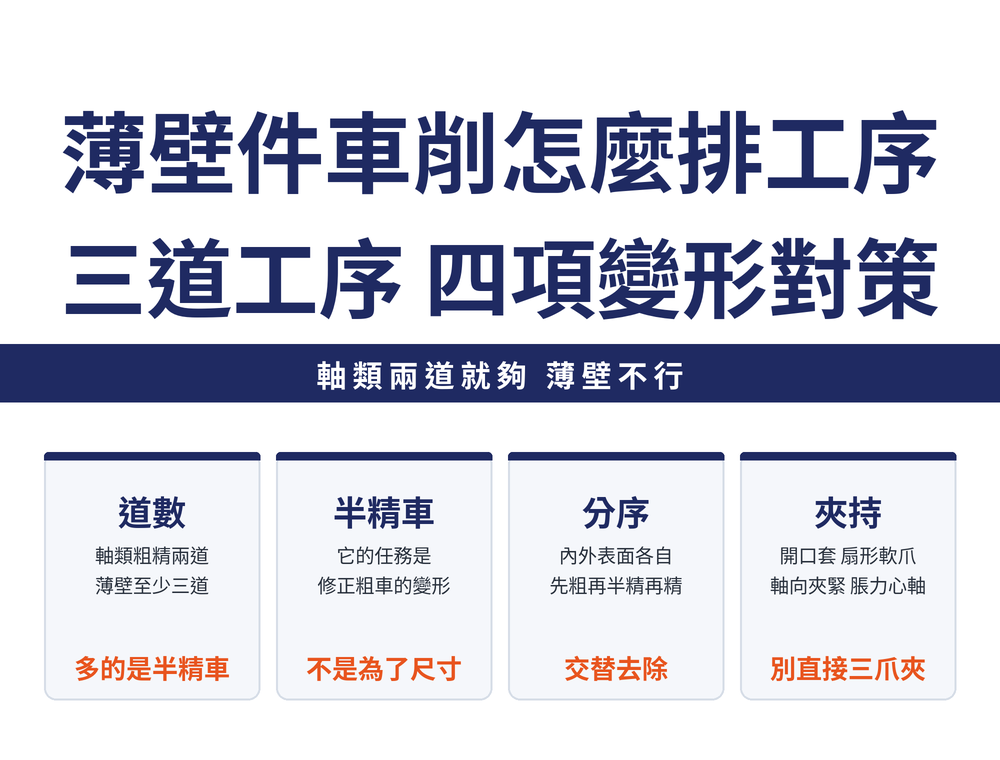

薄壁件車削怎麼排工序:粗、半精、精三道與四項變形對策
薄壁件不能只排粗車、精車兩道。剛性好的軸類零件兩道就夠,薄壁類零件至少要粗車→半精車→精車三道,由半精車專門修正粗車引起的變形;不夠就依實測再加。這篇談薄壁件專屬的三道工序怎麼分、內外表面為什麼要分序交替、四項變形對策(夾持、熱、順序、內應力)各針對什麼,以及六種夾持方式的取捨。
這篇只談薄壁件。通用的加工階段劃分、工序集中或分散,以及一般零件的工序排列原則,見〈加工順序怎麼排〉,本文不重複。薄壁件要另外談,是因為它把工序道數從兩道逼到三道以上——不是為了精度好看,而是粗車一定會讓它變形,不留一道專門修正的工序,精車只是把變形量原樣車出來。
一、軸類兩道就夠,薄壁件至少三道
結構剛性好的軸類零件,因去除餘量產生的變形不嚴重,一般只安排粗車、精車兩道工序。
薄壁類零件不同,至少要安排粗車→半精車→精車三道,甚至更多道。半精車這一道的任務很明確:修正粗車引起的變形。若仍不能消除,就按實際測量值再增加切削工序。
薄壁件的變形因素複雜(材料、結構形狀、切削力、切削熱等),難以預先估計,所以工序數與各工序餘量只能靠實測安排,不是照表填。
二、三道工序各自在做什麼
| 工序 | 主要任務 | 排序上的重點 |
|---|---|---|
| 粗車 | 去除大部分餘量 | 優先去除餘量較大的部位 |
| 半精車 | 修正粗車引起的變形 | 與粗車分開,不連續車完 |
| 精車 | 車到最終尺寸與表面品質 | 變形已修正才進來 |
三道工序不等於三次走刀。同一道工序裡可以有多次走刀;而工序之間可以安排自然冷卻、甚至改換夾持方式,這正是薄壁件要把它們分開的理由。
三、內外表面要分序交替,不要一面車到底
薄壁類零件應按粗、精加工分序進行:內、外表面各自先粗加工,再半精加工,依此類推,逐步均勻去除多餘部分。
反過來做——外圓一次車到成品尺寸,再回頭車內孔——等於讓已完成的那一面獨自承受後續的切削力與夾緊力。前面車得再準,也會被推掉。
代價要先講清楚:這種做法會增加走刀路線、降低加工效率,換到的是加工精度。批量大的時候,這筆帳要自己算。

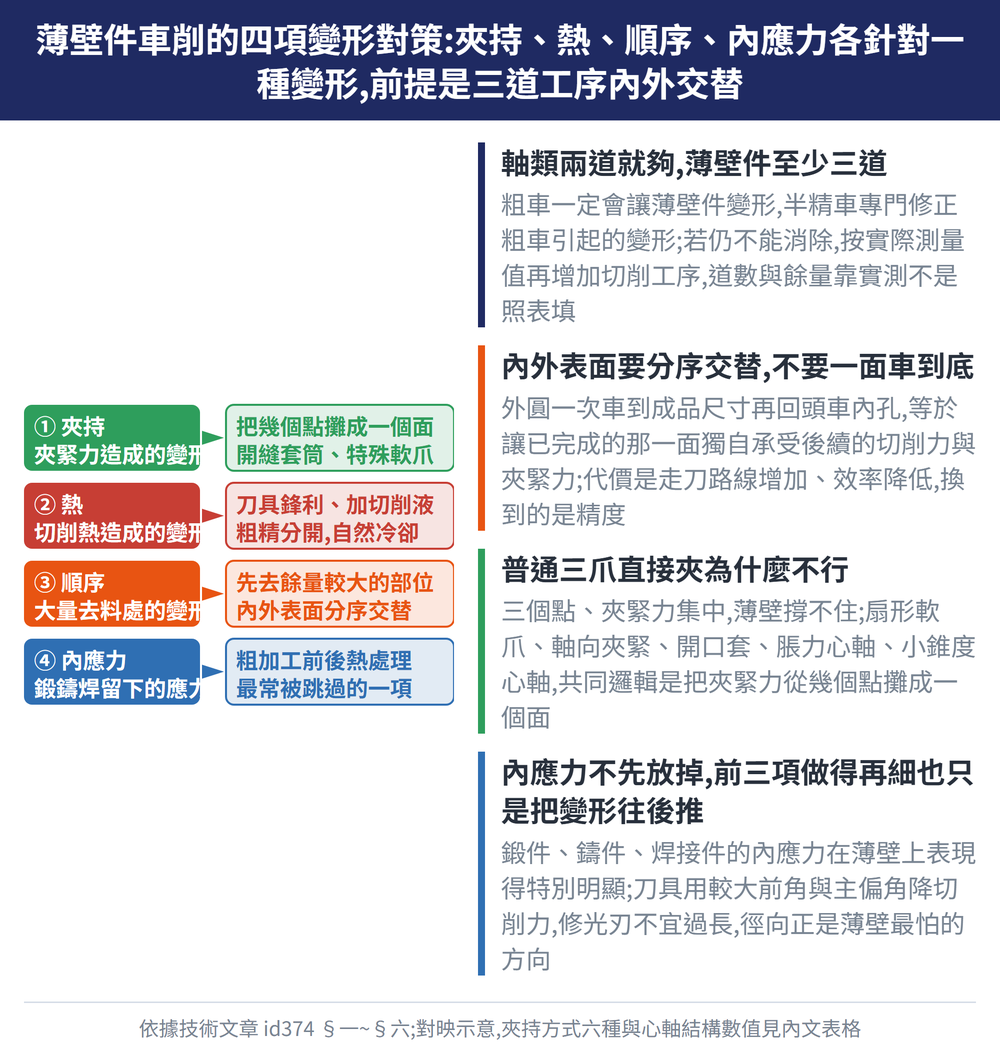

四、四項變形對策
| 對策 | 具體做法 | 針對的變形 |
|---|---|---|
| ① 夾持 | 增加夾持接觸面積,使夾緊力均勻分佈;採開縫套筒或特殊軟爪 | 夾緊力造成的變形 |
| ② 熱 | 保證刀具鋒利、加註切削液;粗精車分開,粗車後自然冷卻 | 切削熱造成的熱變形 |
| ③ 順序 | 粗加工時優先考慮去除餘量較大的部位 | 大量去除餘量處的變形 |
| ④ 內應力 | 粗加工前後進行適當熱處理,消除內應力 | 鍛造、鑄造、焊接留下的內應力 |
四項裡最常被跳過的是④。鍛件、鑄件、焊接件的內應力在薄壁上表現得特別明顯,不先放掉,前三項做得再細也只是把變形往後推。
五、夾持方式:普通三爪直接夾為什麼不行
普通三爪是三個點,夾緊力集中,薄壁撐不住。以下六種是換掉它的常見做法:
| 夾持方式 | 適用 | 特點 |
|---|---|---|
| 一次夾持車削 | 短小薄壁件 | 保內外圓同軸度,粗車後冷卻再精車 |
| 扇形軟爪 | 需徑向夾持者 | 增加接觸面積;圓弧直徑等於夾緊基面直徑 |
| 軸向夾緊夾具 | 有端面可壓者 | 徑向定位加端面軸向壓緊,大幅降低變形 |
| 開口套 | 要求同軸度與內孔圓度 | 接觸面積大、夾緊力均勻分佈 |
| 脹力心軸 | 以內孔與大端面定位精車外圓 | 脹緊套開縫處彈性變形夾緊,裝卸方便 |
| 小錐度心軸 | 以內孔定位加工外圓 | 精度高;長度無法定位、受力小、裝卸不便 |
脹力心軸的結構有幾個常見值:旋塞錐角約 30°、最薄部分壁厚 3~6 mm、脹緊套上開三等分槽使脹力均勻。共同邏輯只有一條——把夾緊力從幾個點攤成一個面。工件因夾緊而變形的通則,見〈虎鉗夾緊工件變形〉。
六、刀具與切削用量怎麼配合
刀具方面:用較大的前角與主偏角降低切削力,刀桿剛度要高,修光刃不宜過長(0.2~0.3 mm)。修光刃過長會拉高徑向分力,而徑向正是薄壁最怕的方向。
切削用量方面:工具機剛度低、精度差時應適當降低切削速度。徑向切削力容易引起震動與變形,這是薄壁件與一般零件在參數選擇上最大的差別。
切削速度與轉速的基本換算見〈車削加工計算公式〉。
七、餘量怎麼分,以及為什麼要實測
三道工序是起點,不是終點。半精車後量一次,變形量若還在,就再加一道切削工序;這一步不能省略成經驗值,因為材料、壁厚、素材製程都會改變結果。
至於每一道該留多少、粗車要不要分兩刀,屬於背吃刀量與精車餘量的分配問題,見〈車削背吃刀量與精車餘量怎麼分配〉。
本文的工序道數、分序原則與夾持方式,依據通用車削製程教材整理;薄壁件的實際變形量沒有通用值,務必以自家素材與量測結果為準。
本主題的完整導讀見〈車削刀路完整導讀〉。
八、常見問題 FAQ
Ｑ:薄壁件一定要排到三道工序嗎?
薄壁類零件至少要安排粗車、半精車、精車三道,甚至更多道;剛性好的軸類零件才是粗車、精車兩道就夠。三道是下限不是上限,半精車後若變形仍未消除,要按實際測量值再增加切削工序。
Ｑ:半精車可以省掉,改成粗車時多留一點餘量嗎?
不行。半精車存在的目的不是多切一層,而是修正粗車已經造成的變形。粗車留再多餘量,那個變形還在工件上,精車只會把它照樣車出來。
Ｑ:為什麼不建議用普通三爪直接夾薄壁件?
因為夾緊力集中在少數接觸點上,薄壁受夾緊力就變形,影響尺寸與形狀精度。對策是增加夾持接觸面積、使夾緊力均勻分佈,通常改用開縫套筒或特殊軟爪。
Ｑ:薄壁件的變形量可以事先算出來嗎?
很難。薄壁件變形的因素複雜,材料、結構形狀、切削力、切削熱都會影響,難以預先估計。實務做法是靠實測來安排最佳工序與工序餘量,而不是事先算一個值。
