外徑車刀桿型號解析｜ISO車刀選型與夾持結構指南

外徑車刀桿（Turning Tool Holder）型號透過標準化編碼系統，整合刀片形狀、主偏角、夾持方式、刀桿尺寸與切削方向，讓使用者能快速選擇適合的外圓加工刀具。正確理解型號規則與夾緊機構差異，可有效提升加工穩定性、排屑效率與刀具壽命，是CNC車削加工中關鍵的選刀依據。

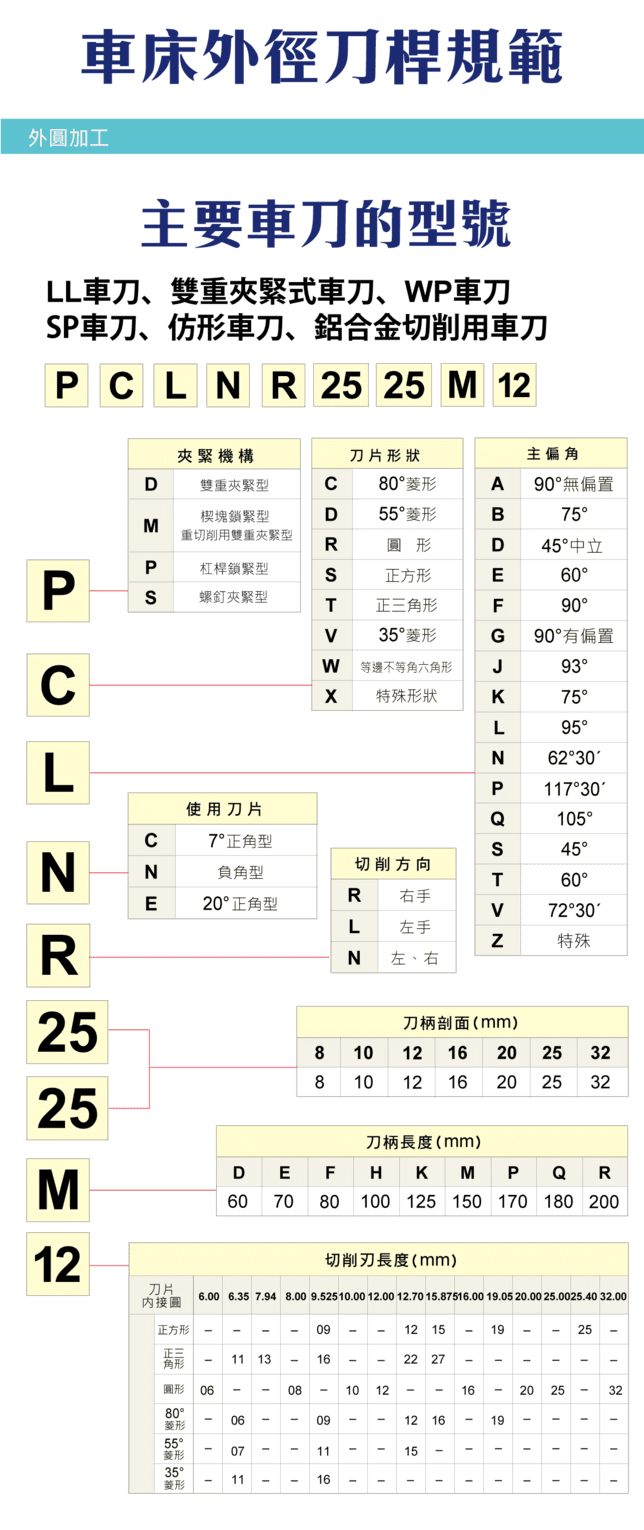

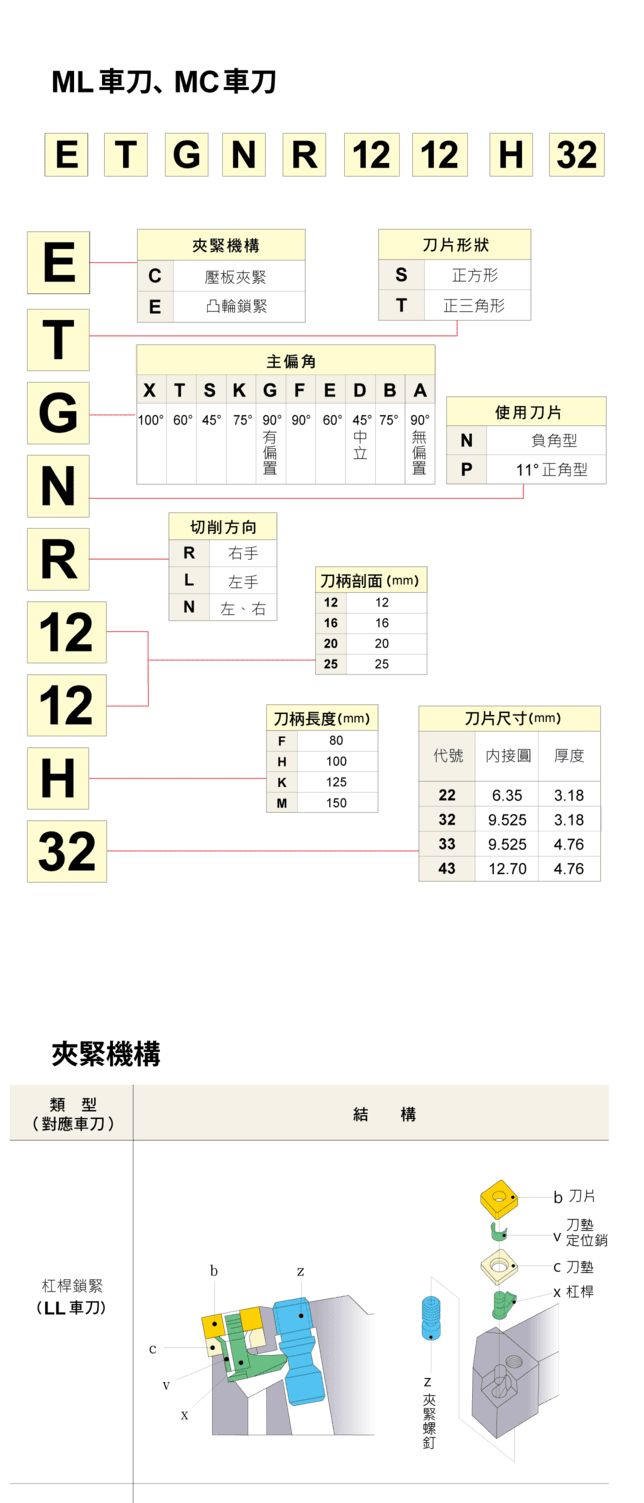

外徑車刀桿型號結構解析

典型型號（如 PCLNR2525M12）包含：

• 夾持方式代碼
• 刀片形狀
• 主偏角
• 切削方向（右手 / 左手）
• 刀桿尺寸（寬×高）
• 刀片尺寸

用途：

• 快速識別刀具規格
• 提升選型效率

刀片形狀與應用

常見刀片形狀：

• C：80°菱形
• D：55°菱形
• V：35°菱形
• T：三角形
• S：正方形
• R：圓形

選擇原則：

• 粗加工 → C型、S型
• 精加工 → V型、D型

主偏角與切削特性

常見主偏角：

• 90°
• 95°
• 75°
• 45°
• 117.5°

影響：

• 切削力方向
• 排屑效率
• 表面品質

選擇建議：

• 粗加工 → 大角度
• 精加工 → 小角度

刀桿尺寸與剛性

常見刀桿尺寸：

• 8×8
• 10×10
• 12×12
• 16×16
• 20×20
• 25×25
• 32×32

影響：

• 刀具剛性
• 抗振動能力

原則：

• 尺寸越大 → 穩定性越高

切削方向（Hand）

方向分類：

• R：右手刀
• L：左手刀
• N：通用

影響：

• 切削方向
• 加工路徑

---

刀片尺寸與匹配

刀片尺寸參數：

• 內接圓（IC）
• 厚度
• 切削刃長

影響：

• 刀具強度
• 加工穩定性

---

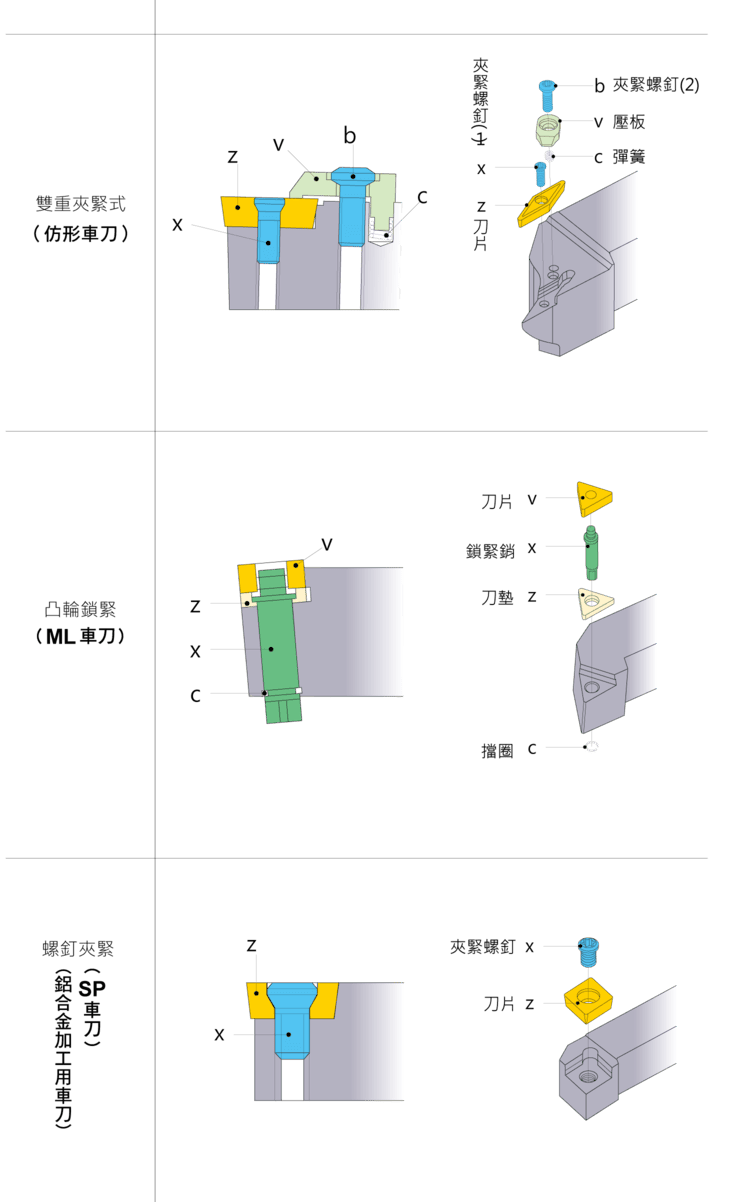

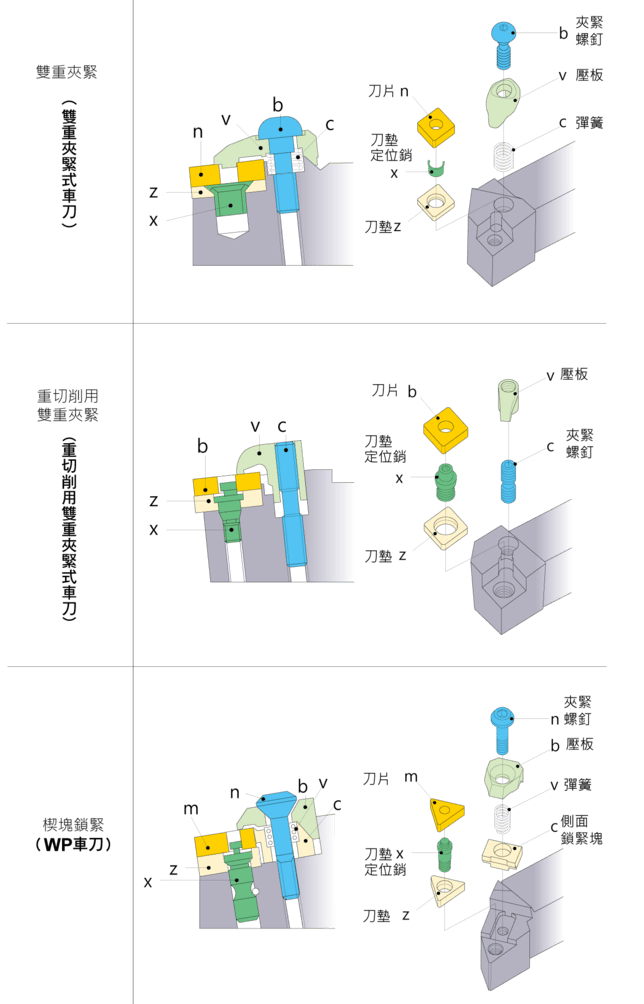

夾持機構分類

常見夾持方式：

雙重夾緊：

• 高穩定性
• 適合重切削

槓桿鎖緊：

• 更換快速
• 適合一般加工

螺釘夾緊：

• 結構簡單
• 適合輕切削

壓板夾緊：

• 高精度定位
• 適合精加工

凸輪鎖緊：

• 快速更換
• 適合量產

---

夾持機構對加工影響

關鍵差異：

• 穩定性
• 抗震性
• 刀片定位精度

選擇建議：

• 重切削 → 雙重夾緊
• 精加工 → 壓板式
• 高效率 → 快速夾持

---

外徑加工應用分類

常見車刀類型：

• LL車刀（高剛性）
• SP車刀（通用）
• WP車刀（重切削）
• MC車刀（鋁加工）
• ML車刀（精加工）

---

ISO車刀選型建議

粗加工：

• 大刀桿尺寸
• 強力夾持機構

精加工：

• 小刀片
• 高精度夾持

高效率加工：

• 快速更換系統
• 穩定排屑設計

---

外徑車削優化關鍵

核心因素：

• 刀桿剛性
• 刀片形狀
• 夾持穩定性

效果：

• 提升加工品質
• 降低振動
• 延長刀具壽命
