虎鉗夾緊為什麼反而讓工件變形：夾持點、結構與施力方向
工件在虎鉗上夾好、加工完鬆開,量出來卻走樣——這是現場最常被問的夾持問題之一。原因通常不在虎鉗夾得不夠緊,而是夾得太緊、夾錯位置,或是施力方向逼得夾持力必須加倍。這篇拆成夾持點、虎鉗結構、施力方向三個原因,再給四種夾持方式的取捨。

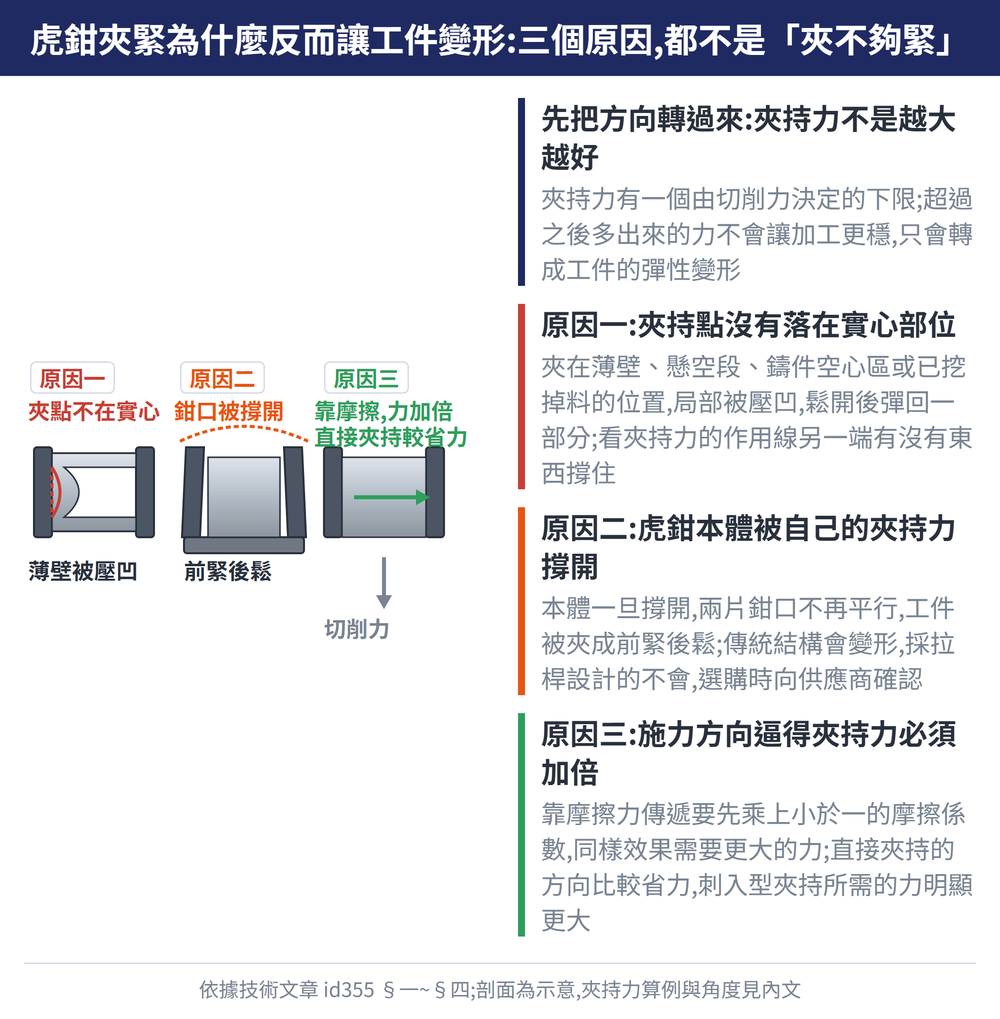

一、先把方向轉過來:夾持力不是越大越好
多數人被問到「工件變形怎麼辦」時,第一個反應是檢查有沒有夾緊。但夾持力有一個明確的目的:把工件穩穩固定,而力量大小至少要能吸收工具機作用在工件上的切削力。也就是說,夾持力有一個由切削力決定的下限,超過這個下限之後,多出來的力並不會讓加工更穩,只會轉成工件的彈性變形。
所以夾治具設計的順序是:先估切削力,再回推需要多少夾持力。原理上,夾持力必須讓摩擦力足以抵抗切削力,而切削力可由切削馬力、傳動效率與切削速度反推。這個關係決定的是「至少要多少」,不是「越多越好」。工件加工完鬆開才走樣,幾乎都是夾持力遠超過這個下限、或是集中在錯的位置造成的。
二、第一個原因:夾持點沒有落在實心部位
手動夾具最基本的一條原則只有一句話:夾持點必須通過工件的實心部位。夾在薄壁、懸空段、鑄件的空心區或已經挖掉料的位置,同樣的力就會把局部壓凹進去,鬆開後再彈回來一部分,量測結果自然對不上。
這條原則在薄件與箱體件上最容易被違反,因為外形看起來有一大片平面可以夾,但那片平面底下不一定有料。判斷方式很直接:看夾持力的作用線穿過去之後,另一端有沒有東西撐住。沒有,就要換位置,或改用支撐元件把背面頂起來再夾。
三、第二個原因:虎鉗結構本身會不會變形
虎鉗不是只有一種。常見的兩類差別很大:
| 型式 | 夾持原理 | 夾緊後本體變形 |
|---|---|---|
| 自由式虎鉗 | 固定於工具機 T 型槽,靠斜面產生向下與向前的夾緊力 | |
| 強力型機械虎鉗(傳統結構) | 機械增力,夾持力大 | 會變形 |
| 強力型機械虎鉗(Tie-Rods 設計) | 機械增力,採專利拉桿結構 | 不會變形 |
自由式虎鉗靠斜面夾持,除了往前夾,還會把工件往下壓,這是它能把工件壓貼在鉗座上的原因,但同時也代表夾持力有一個向下的分量。強力型機械虎鉗夾持力更大,而它的本體會不會被自己的夾持力撐開,取決於結構——傳統結構夾緊後會變形,採用 Tie-Rods(拉桿)專利設計的則不會。
這件事值得單獨確認,因為虎鉗本體一旦被撐開,兩片鉗口就不再平行,工件會被夾成前緊後鬆或上緊下鬆,加工完鬆開就回彈。來源只給出兩種結構的變形結果對比,沒有說明 Tie-Rods 抑制變形的具體機構,本文不代為推論;實際選購時請直接向虎鉗供應商確認結構型式與夾持力下的鉗口平行度規格。
四、第三個原因:施力方向逼得夾持力必須加倍
同樣一個工件,把力施在不同方向,需要的夾持力差很多。原理上有兩條路:一條是直接夾持,夾持力直接對抗切削力;另一條是靠摩擦力傳遞,夾持力先轉成摩擦力,再由摩擦力去抵抗切削力。後者要先乘上一個小於 1 的摩擦係數,同樣的效果需要更大的夾持力。來源的結論很直接:採用直接夾持的方向,比依賴摩擦力來得省力。
夾持點本身的接觸狀態也會改變需要的力。來源給了一組算例:在相同條件下(夾持力 20,000 N、接觸角 45°、摩擦角約 8.5°),定位點上帶有變形力時算出約 27,000 N;若夾持點是刺入工件的型式,角度項多加一次摩擦角,算出約 37,600 N。這兩個數字是來源在指定前提下的算例,不是通用規格,換一組角度就會改變。要看的是趨勢:刺入型夾持所需的夾持力明顯較大,而夾持力一大,第一節的問題就跟著放大。
五、摩擦係數不是定值,別拿單一數字算安全係數
摩擦係數本身也不是定值:乾式與濕式差距明顯,濕式因為有切削液介入而較低;材質組合上,鑄鐵對鑄鐵高於鋼對鋼。實際數值請以夾具供應商資料或標準表為準,不要沿用單一來源的參考值去算安全係數。
六、換一種夾持方式會不會比較好
如果三個原因都檢查過還是變形,下一步是換夾持力的來源。可用來產生夾持力的物理效應大致有五種:
| 物理效應 | 典型應用 | 限制 |
|---|---|---|
| 斜楔 | 虎鉗、凸輪夾具、螺桿夾緊 | 夾緊行程較小 |
| 真空吸力 | 真空吸盤 | 接觸面要緊密,需密封元件 |
| 磁力 | 車床或磨床上的夾具 | 須緊密接觸,工件要有導磁性 |
| 彈簧力 | 碟形彈簧夾具 | 力量由彈簧特性決定 |
| 流體壓力(巴斯卡原理) | 油壓與氣壓夾具系統 | 需空壓或油壓系統 |
怕變形的薄件,真空吸盤把力攤在整個面上,是常見的替代;要固定夾持力、避免人為時緊時鬆,則走氣壓或油壓。手動之所以仍然普遍,是因為成本低、佈署快,而快速夾具正好是從純手動走向自動化的中間選項——把手動部位換成氣壓缸或油壓缸,同一套夾具就能自動化。
七、這篇講的是工件側,不是刀具側
「夾持」在加工現場有兩個完全不同的對象。本文談的是工件側夾持(work holding):虎鉗、夾頭、真空與油壓夾具,夾的是被加工的東西。刀具側夾持(tool holding)談的是刀桿怎麼夾住刀具,兩者的規格、選型邏輯與供應商都不同。特別容易混淆的是「油壓」二字:刀桿夾持方式怎麼選裡的油壓指的是油壓刀桿,夾的是刀具;本線談的油壓夾具夾的是工件。搜尋時請先確認自己要的是哪一邊。
常見問題 FAQ
Ｑ：夾緊一點是不是就不會鬆脫,變形只能接受?
不必接受。夾持力的下限由切削力決定,超過下限之後多出來的力不會提升穩定度,只會變成工件的彈性變形。先估切削力反推需要的夾持力,再看夾持點與施力方向,通常能同時解決鬆脫與變形。
Ｑ：換成強力型虎鉗會不會更容易變形?
要看結構。強力型機械虎鉗夾持力更大,傳統結構夾緊後本體會變形,採用 Tie-Rods 專利設計的則不會。來源只給出這個結果差異、未說明機構原理,選購時請向供應商確認結構型式與夾持力下的鉗口平行度。
Ｑ：薄件一夾就凹,有沒有比較適合的夾持方式?
先確認夾持點有沒有落在實心部位,或用支撐元件把背面頂住。若外形本身就沒有實心可夾,常見的替代是真空吸盤,把夾持力攤在整個接觸面上,但接觸面要夠平整並搭配密封元件。
Ｑ：油壓夾具和油壓刀桿是同一件事嗎?
不是。油壓夾具夾的是工件,屬工件側夾持;油壓刀桿夾的是刀具,屬刀具側夾持。兩者都用流體壓力產生夾持力,但規格、選型邏輯與供應商完全不同,搜尋與詢價時要先分清楚。
