長桿內徑量具怎麼放才不失真：艾利點、貝塞爾點與傾斜誤差
一支一公尺長的量具平放在桌上,它會被自己的重量壓彎。要讓彎曲的影響最小,兩個支撐點要放在特定位置——但「最小」有兩種意思,對應兩個不同的點:艾利點讓兩個端面最接近平行,貝塞爾點讓總長變化最小。兩者常被混為一談。這篇把兩點的目的、係數與適用場合分開講,再附棒型內徑量具橫跨大孔時的傾斜誤差公式與算例。
先把結論放前面:艾利點與貝塞爾點不是同一個點的兩種說法,是兩個不同目的的答案。選錯不會讓量具壞掉,但會讓你在意的那個誤差沒有被壓下去。內徑量具本身的型式與讀值,見〈內徑量測器完整指南〉。

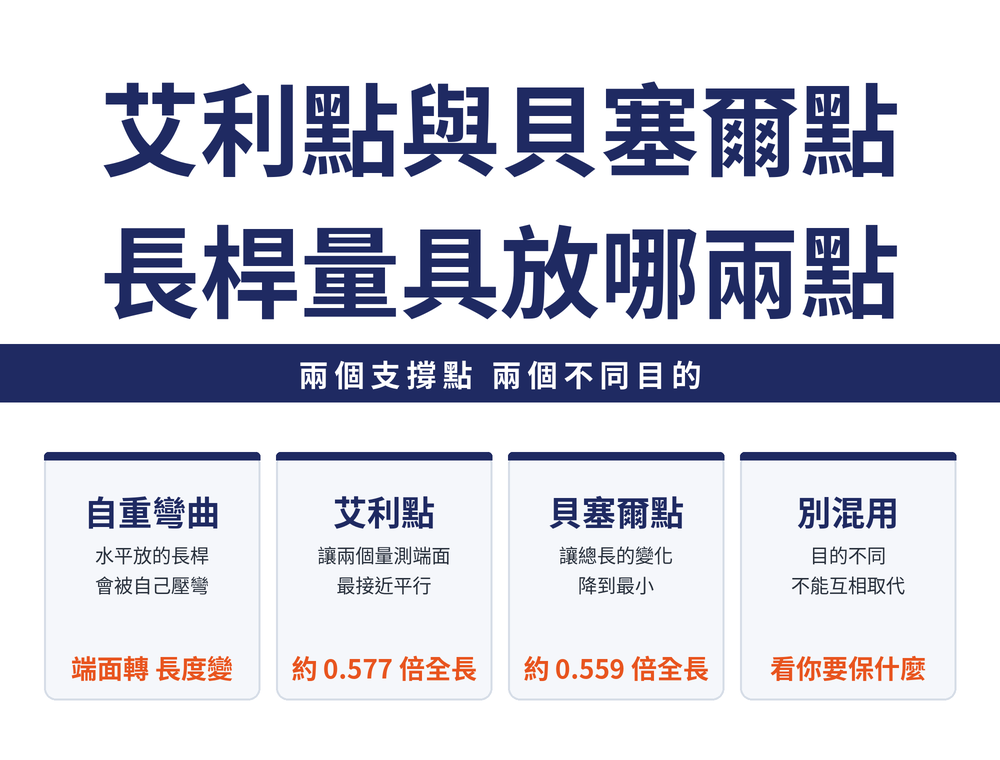

一、兩個點差在哪:一張表
| 名稱 | 支撐點間距 | 讓什麼降到最小 |
|---|---|---|
| 艾利點(Airy point) | a ≒ 0.577 ℓ | 兩個量測端面的相對傾斜(最接近平行) |
| 貝塞爾點(Bessel point) | a ≒ 0.559 ℓ | 量具全長的長度變化 |
ℓ 是量具全長,a 是兩個支撐點之間的距離,兩點對稱配置在全長中央的兩側。兩個係數只差 0.018,位置差得不多,目的差很多。
二、為什麼一定要挑點:量具自己會彎
把一支長條形的精密量具或基準器水平放置,它會因本身重量產生彎曲。這個彎曲同時造成兩件事:兩端的端面各自轉了一個角度,以及上表面被壓縮、下表面被拉伸,量具的有效長度改變。
支撐點往中間移,兩端會往下垂;支撐點往外移,中段會往下凹。兩種變形的方向相反,所以中間一定存在一個位置讓某個影響剛好抵銷掉——問題是要抵銷哪一個。這就是兩個點分家的原因。
三、艾利點:要「端面平行」的時候用
艾利點的條件是兩支撐點間距約為全長的 0.577 倍。它讓兩個量測端面最接近互相平行。
什麼時候在意這個?當量具是用兩個端面去接觸的時候。棒型內徑量具橫跨孔徑、長度基準棒的兩端頂在量測面之間,端面只要歪一點,接觸點就從面移到邊緣,讀值直接跟著跑。
這類量具支撐在艾利點上,端面保持互相平行,兩端的接觸狀態才一致。
四、貝塞爾點:要「總長準」的時候用
貝塞爾點的條件是兩支撐點間距約為全長的 0.559 倍,它讓量具的總長變化最小——也就是讓自重彎曲造成的長度誤差降到最低。
什麼時候在意這個?當你關心的是刻度之間的距離而不是端面姿態的時候:長尺、大型直規、以刻線定義長度的基準器。這種器具的兩端不接觸任何東西,端面歪不歪無所謂,但刻線之間的距離不能變。
一句話分工:量端面的放艾利點,量刻度的放貝塞爾點。
五、支撐點位置怎麼算
兩個係數都是乘全長。以一支 ℓ = 500 mm 的量具為例:
艾利點:a = 0.577 × 500 = 288.5 mm(兩支撐點間距)
距離兩端各 (500 − 288.5) ÷ 2 = 105.8 mm
貝塞爾點:a = 0.559 × 500 = 279.5 mm
距離兩端各 (500 − 279.5) ÷ 2 = 110.3 mm
兩者的支撐位置只差約 4.5 mm。差距小,不代表可以隨便放——真正離譜的是放在兩端或放在正中央,那兩種放法哪一個誤差都沒壓到。
係數為計量學通用定義的近似值;實機若在本體上標有支撐位置記號,以量具本體記號或原廠規格為準。
六、橫跨大孔時的傾斜誤差公式
支撐點管的是放著不動時的彎曲;拿起來量的時候還有第二個誤差來源——量具相對孔軸傾斜。以 ℓ 為孔內徑真實值、X 為傾斜量、Δℓ 為傾斜造成的誤差:
往孔軸方向傾斜:Δℓ = √(ℓ² + X²) − ℓ
相對孔軸左右傾斜:Δℓ = √(ℓ² − X²) − ℓ
兩式都是畢氏定理的直接應用,與廠牌無關。第一式恆為正(量到的比實際長),第二式恆為負,量值幾乎相同而方向相反。
七、傾斜誤差算例:同樣歪 5 mm,誤差差幾倍
下表為依上式計算的計算值(非圖表讀值),取往孔軸方向傾斜:
| 孔徑 ℓ | X = 1 mm | X = 5 mm | X = 10 mm |
|---|---|---|---|
| 200 mm | +0.0025 mm | +0.0625 mm | +0.2498 mm |
| 500 mm | +0.0010 mm | +0.0250 mm | +0.1000 mm |
| 1000 mm | +0.0005 mm | +0.0125 mm | +0.0500 mm |
兩件事值得記住。第一,誤差對傾斜量是平方關係——傾斜量加倍,誤差變四倍,近似式 Δℓ ≒ X² ÷ 2ℓ。第二,同樣的 X,孔徑越大算出來的誤差反而越小;但大孔要用更長的桿,實際歪掉的量 X 本身會變大,兩者相抵之後現場並不會比較輕鬆。
八、現場怎麼做
量的時候左右微微擺動找最小讀值:上式告訴我們軸向傾斜恆為正,所以真值就是擺動過程中的最小值。這和塊規比測時要找轉折點是同一個道理,見〈量塊使用與校正指南〉。
放的時候不要橫躺在桌面或工具箱裡靠兩端墊著,依全長算出支撐點位置墊 V 形塊。同一套自重彎曲的道理也適用於高度規的長立柱,見〈高度規使用指南〉。
九、常見問題 FAQ
Ｑ：艾利點和貝塞爾點可以互相取代嗎?
不行,兩者的目的不同。艾利點讓兩個量測端面最接近平行,適用於以端面接觸的量具;貝塞爾點讓總長變化最小,適用於以刻線定義長度的器具。放在艾利點的長尺總長會變,放在貝塞爾點的端面式量具端面會歪。
Ｑ：0.577 和 0.559 是量到哪裡的距離?
是兩個支撐點彼此之間的距離對量具全長的比值,兩支撐點對稱配置在全長中央兩側。換算成離端點的距離,艾利點約為全長的 0.211 倍、貝塞爾點約 0.221 倍。量具本體若印有支撐記號,一律以記號為準。
Ｑ：短的量具也要挑支撐點嗎?
自重彎曲隨長度快速增加,短量具的影響通常被其他誤差蓋過去。實務上是長桿、長尺、大型直規與長度基準棒才需要挑點,一般手持量具照原廠收納方式即可。判斷方式是先問這支量具的精度要求,再問自重造成的變形是不是同一個量級。
Ｑ：傾斜誤差為什麼一定是量大不是量小?
往孔軸方向傾斜時,量具跨過的是斜邊而不是直徑,斜邊恆長於直徑,所以誤差恆為正。左右傾斜的情況相反,量到的是弦而不是直徑,誤差恆為負。實際操作時擺動找最小讀值,就是在把這個恆正的偏差擠掉。
