鑽石／CBN 砂輪怎麼修:整形、修銳,粒度濃度與研磨用量怎麼配
鑽石與 CBN 砂輪鈍了,修法跟普通砂輪不一樣:形狀要修一次、鋒利度再修一次,結合劑密實的那類非分開做不可。這篇把四種整形法、六種修銳法排成選型表,再接上粒度、濃度與研磨用量。

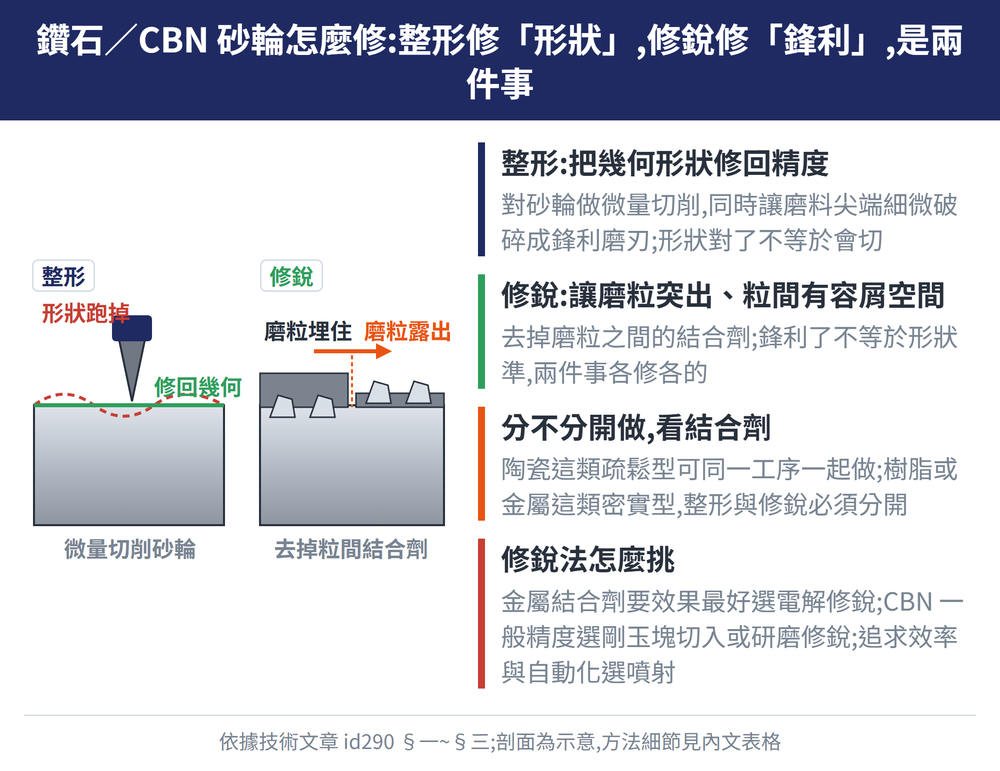

一、整形和修銳,是兩件事
整形是對砂輪做微量切削,把幾何形狀修回精度要求,同時讓磨料尖端細微破碎、形成鋒利磨刃;修銳是去掉磨粒之間的結合劑,讓磨粒突出、粒間有容屑空間。形狀對了不等於會切,鋒利了不等於形狀準。
先看結合劑,再決定要不要分兩次做。陶瓷結合劑這類疏鬆型,整形與修銳可以同一工序一起做,用單顆粒鑽石或滾輪就夠;樹脂或金屬結合劑這類密實型,整形與修銳必須分開,下面的方法多半是為它們準備的。普通磨料砂輪的修整方法不同,見〈砂輪鈍了怎麼修〉。
二、四種整形法怎麼選
| 整形法 | 怎麼作用 | 代價與適用 |
|---|---|---|
| 鑽石筆整形 | 砂輪低速旋轉,用鑽石筆切削 | 表面較光滑但研磨性能差、形狀精度低,筆磨損快;沒有其他條件時才用 |
| 滾壓整形 | 綠碳化矽或白色氧化鋁陶瓷整形輪,靠壓力使磨粒破碎脫落 | 需大滾壓力、磨床剛性要夠;適合直徑 200mm 以下、200# 以下,樹脂結合劑易過整形 |
| 研磨整形 | 用碳化矽或剛玉油石,或動力驅動的整形輪(可同時修銳) | 最常用。普通磨粒輪:精度稍差但砂輪好切;鑽石輪:精度好但砂輪較鈍;可先鑽石後普通 |
| 軟鋼研磨整形 | 軟鋼滾輪研磨(可同時修銳),分單滾輪與雙滾輪法 | 磨粒脫落較多,不宜用於型面精度高的砂輪;雙滾輪法過程較平穩 |
一句話:要精度就用鑽石整形輪走研磨整形;要效率與成本就用滾壓整形,但磨床剛性要夠;兩者都沒有,才退到鑽石筆。雙滾輪法用兩個轉速不等的軟鋼滾輪,產生大小相等、方向相反的修整力,過程較平穩。
三、六種修銳法怎麼選
| 修銳法 | 原理與特點 |
|---|---|
| 遊離磨粒擠軋 | 加壓把綠碳化矽或剛玉磨粒注入砂輪與整形輪間隙(約 60μm),磨粒滾軋讓磨刃露出 |
| 噴射修銳 | 壓縮空氣把磨粒或玻璃球噴向轉動的砂輪,去除粒間結合劑;壓力依磨料粒徑選,數分鐘完成 |
| 剛玉塊切入 | 剛玉塊徑向切入,切削 CBN 磨粒間的樹脂結合劑;開始時法向力控制在 250N/mm 以下 |
| 研磨修銳 | 用碳化矽或剛玉砂輪修銳;缺點是整形輪磨損快,形狀會複映到被修砂輪上 |
| 電解修銳 | 僅適用金屬結合劑砂輪。裝置貴但效果好、磨粒基本不脫落;參數失控會使結合劑局部溶解腐蝕 |
| 高壓液噴射修銳 | 高壓冷卻液進漩渦室吸入空氣,與遊離磨粒混合後經陶瓷噴嘴噴在砂輪表面 |
選法很直觀:金屬結合劑砂輪要修銳效果最好、預算夠,選電解修銳;CBN 砂輪一般精度需求,選剛玉塊切入或研磨修銳;追求效率與自動化,選噴射或高壓液噴射。磨料與結合劑本身怎麼選,見〈鑽石還是 CBN 砂輪〉。
四、粒度:先看結合劑上限,再看工序
| 結合劑 | 可選粒度 | 工序 | 建議粒度 |
|---|---|---|---|
| 樹脂 | 100# 以內 | 粗磨 | 80#~120# |
| 陶瓷 | 100#~180# | 半精磨 | 120#~180# |
| 金屬 | 80#~240# | 精磨 | 180#~W40 |
| — | 黏結力越弱,粒度要越細 | 研磨拋光 | W40~W10 |
兩條判準一起用:同樣的表面粗糙度,超硬磨料要比普通磨料細 1~2 個等級;但在滿足粗糙度的前提下能粗就粗。過粗會讓砂輪磨耗加劇、研磨比下降(樹脂結合劑最明顯);過細則切削能力弱、工作面易堵塞、溫度升高。每種結合劑都有自己的最佳粒度區間。成形研磨要保住成形性,選比一般研磨更細的粒度。
五、濃度:看工序,也看砂輪形狀
濃度基準依結合劑分:樹脂 50%~75%、陶瓷 75%~100%、金屬 100%~150%——黏結強度越高,最佳濃度區間也越高。同一種結合劑下,CBN 的濃度可略高於鑽石(CBN 主要磨韌性大的鋼材、磨粒多刃自銳性好),樹脂結合劑 CBN 砂輪常用 100%。
| 工序 | 濃度原則 | 為什麼 |
|---|---|---|
| 粗磨 | 高濃度、粒度較粗 | 單位面積磨粒數多,效率高 |
| 半精磨、精磨 | 中等濃度 | 兼顧粗糙度與切削能力 |
| 拋光、低粗糙度 | 低濃度,個別可低到 25% | 細粒度樹脂結合劑,有利降低粗糙度 |
| 成形面、端面溝槽 | 較高濃度 | 工作面寬,要靠磨粒密度保住形狀精度 |
六、研磨用量:鑽石砂輪的參考範圍
| 項目 | 參考值 |
|---|---|
| 速度(青銅結合劑) | 乾磨 12~18 m/s、濕磨 15~22 m/s |
| 速度(樹脂結合劑) | 乾磨 15~20 m/s、濕磨 18~25 m/s |
| 速度(依方式) | 平面 25~30、外圓 20~25、內圓 12~15、工具研磨 12~20 m/s |
| 研磨深度(依方式) | 平面與外圓 0.005~0.015mm、內圓 0.002~0.01mm、修磨 0.01~0.03mm |
| 研磨深度(依粒度) | 粒度越細取越小;270/325 以下一律 0.002~0.005mm |
| 工件速度 | 10~20 m/min;內圓與細粒度可略高,但不宜過高 |
| 進給速度 | 內外圓縱向 0.5~1 m/min、橫向 0.5~1 mm/行程;平面縱向 10~15 m/min |
以上皆為典型範圍(單一來源),實際仍須依機台、砂輪與工件調整。進給速度越大,砂輪磨耗與表面粗糙度上升越明顯,樹脂結合劑尤其嚴重;工件速度過高則砂輪磨耗增大、震動加劇並產生噪音。
七、CBN 能開多快,看的是機台
CBN 砂輪可以比鑽石砂輪開更高的速度,速度越高,表面粗糙度越好、研磨力下降、磨耗減少、研磨熱降低。來源記載 CBN 速度已由 60 m/s 提高到 80、120、160、200 m/s。但同時說明:早期推薦值 15~35 m/s,主因就是工具機限制。要開到型錄上的高速數字,先確認機台剛性與規格。研磨深度上 CBN 磨粒鋒利、自銳性好,可略大於鑽石砂輪;軸向進給一般 0.45~1.8 m/min,粗磨取大、精磨取小。
八、常見問題 FAQ
Q:整形和修銳一定要分開做嗎?
看結合劑。陶瓷結合劑這類疏鬆型可在同一工序完成,用單顆粒鑽石或滾輪就夠;樹脂與金屬結合劑這類密實型必須分開:先整形修出形狀,再修銳讓磨粒露出。
Q:金屬結合劑砂輪修不動,有什麼辦法?
用電解修銳,那是唯一只適用於金屬結合劑鑽石／CBN 砂輪的方法,效果好且磨粒基本不脫落。代價是裝置複雜昂貴,參數控制不當會讓結合劑局部溶解腐蝕,反而降低耐用度。
Q:鑽石／CBN 砂輪的粒度是不是越細越好?
不是。過細會讓切削能力減弱、工作面堵塞、溫度升高,樹脂結合劑還會因過熱加速分解。原則是滿足粗糙度的前提下盡量選粗;要達到與普通磨料相同的粗糙度,細 1~2 個等級即可。
Q:同樣的工序,CBN 和鑽石的濃度要一樣嗎?
同一種結合劑下 CBN 可略高於鑽石,因為它主要加工韌性較大的鋼材,磨粒多刃、自銳性好。樹脂結合劑 CBN 砂輪常用 100%。工作面寬的成形磨或端面溝槽,再往上取。
