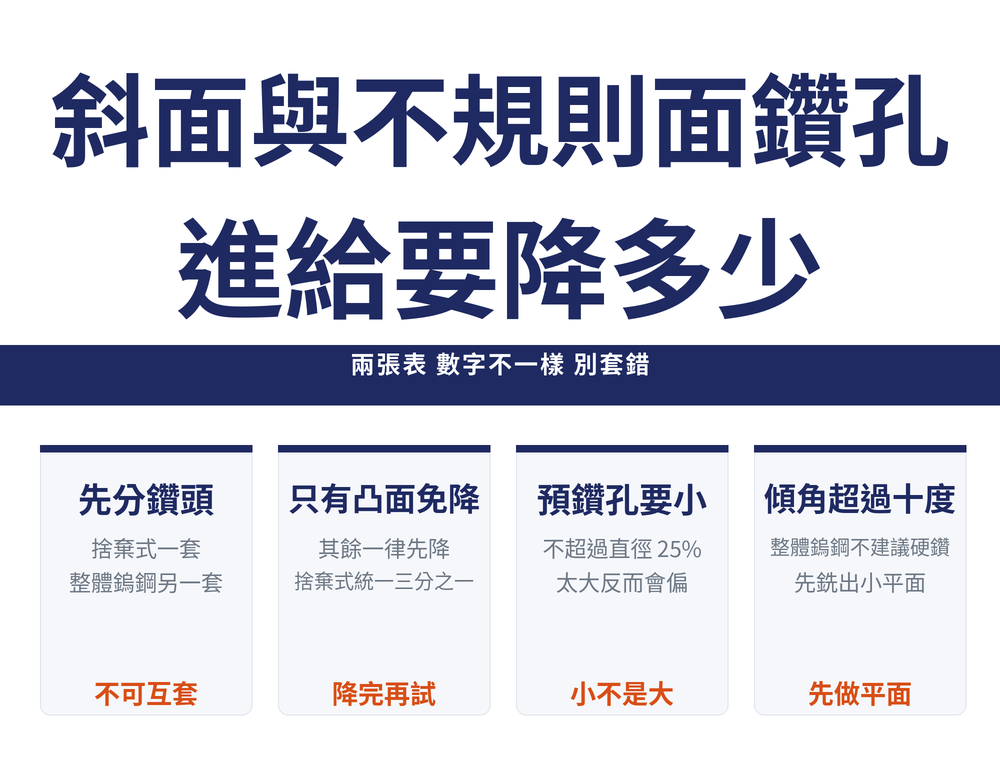

斜面與不規則面鑽孔:兩張進給降低表與四種對策
在斜面、凹面或不規則表面上鑽孔,鑽頭會被推歪、刀刃會崩。要降多少進給不是憑感覺——原廠給了兩張規則表,而且兩張的數字並不一樣:捨棄式鑽頭一套、整體鎢鋼與可換頭鑽頭另一套。這篇把兩張表分開列,再補上預鑽孔、跳動門檻與三種改磨鑽型。
一、鑽頭在斜面上為什麼會歪
鑽頭剛接觸斜面時,兩側切削刃不是同時吃到料。先碰到的那一側產生的徑向抗力沒有對側可以抵消,整支鑽頭就被推向一邊——輕則孔位跑掉、孔軸線歪斜,重則直接把鑽頭折斷。凹面與不規則表面是同一個機制的變形:接觸不對稱,徑向力就不平衡。
對策只有兩類:①降低進給,讓不平衡的那段時間縮短、受力變小 ②改變鑽尖幾何,讓受力重新分配。下面前四節講第一類(原廠規則),第五節講第二類(改磨鑽型)。鑽孔的一般故障排除見〈鑽孔加工故障與對策〉。
二、🔴 兩張進給降低表,先確認手上是哪一種鑽頭
這是本篇最重要的一句話:原廠對「捨棄式鑽頭」和「整體鎢鋼／可換頭鑽頭」給的是兩套不同的數字,不可以互相套用。下面兩張表請先看標題再看數字。
表一:捨棄式鑽頭
| 表面類型 | 進給降低規則 |
|---|---|
| 凸面 | 通常不需要降低進給 |
| 凹面 | 降至原進給率的 1/3 |
| 斜面(主偏角 2°–89°) | 降至原進給率的 1/3 |
| 不規則表面 | 降至原進給率的 1/3 |
這張表很好記:只有凸面不用降,其餘三種一律先降到三分之一再試。
表二:整體鎢鋼鑽頭與可換頭鑽頭
| 表面類型 | 條件 | 進給降低規則 |
|---|---|---|
| 凸面 | 半徑 > 4 倍鑽頭直徑,且孔垂直於半徑 | 可鑽,降至正常的 50% |
| 凹面 | 半徑 > 15 倍鑽頭直徑,且孔垂直於半徑 | 可鑽,降至正常的 25% |
| 斜面 | 傾角 ≤10° | 降至正常的 1/3 |
| 斜面 | 傾角 >10° | 🔴 不建議鑽入,見第四節 |
| 不規則表面 | — | 降至正常的 1/4 |
兩張表最容易混的兩處:凹面——捨棄式版統一 1/3,整體鎢鋼版要看半徑倍數、降到 25%;不規則表面——捨棄式版 1/3,整體鎢鋼版 1/4。上述數值取自原廠技術手冊,為該手冊所載的規則,不是本站量測。
三、預鑽孔要小,不要大
遇到不規則表面,很多人的直覺是「先鑽一個大一點的引導孔把面弄平」。原廠的規則正好相反:預鑽孔應該小而不是大,不要超過鑽頭直徑的 25%,否則鑽頭反而會偏斜。
原因是預鑽孔太大時,主鑽頭的中心區域懸空、只剩外側刃在切削,支撐反而變差。降低進給確實可以讓預鑽孔的可容忍範圍變寬,但那是放寬容忍度,不是允許把孔鑽大。順序是先守住 25% 這條線,再用進給去買容忍度。
四、傾角超過 10°:整體鎢鋼鑽頭別硬鑽
表二最後那一條值得單獨拿出來講:整體鎢鋼與可換頭鑽頭在傾角大於 10° 的斜面上,原廠明寫「不建議鑽入」,正解是先在表面銑出一個小平面,再從平面鑽下去。
這一條常被當成保守建議而跳過,但它的代價與其他項目不同:前面幾條降錯進給是孔位不準,這一條硬幹是刀刃直接崩掉。多一道銑平面的工序,比報廢一支整體鎢鋼鑽頭划算。另外原廠也提醒兩件事:整體鎢鋼鑽頭不建議做徑向調整(有崩刃風險);可換頭鑽頭不能靠搪孔擴大現有孔——這兩點與捨棄式鑽頭的做法不同,同樣不可互套。
五、整體鎢鋼鑽頭的入場門檻:跳動
在難鑽的面上用整體鎢鋼鑽頭,前提是夾持本身要夠正。原廠把最小刀具跳動列為成功使用整體鎢鋼鑽頭的主要標準之一,跳動量應不超過 0.02mm,才談得上孔公差、表面品質與穩定壽命。
| 項目 | 原廠要求 |
|---|---|
| 刀柄 TIR(總指示讀數) | 小於 0.02mm |
| 臨時的救急做法 | 把鑽頭或夾套轉 90° 或 180°,找出 TIR 最低的位置 |
| 夾頭選型 | 油壓-機械式、油壓式或熱脹冷縮式夾頭 |
狀況不佳的夾套與刀桿,會把本來完好的夾持破壞掉——跳動不是鑽頭的問題,是整條夾持鏈的問題。另外一個容易誤判的現象:整體鎢鋼與可換頭鑽頭切入工件時產生的初始切屑總是很長,這是正常的、不會造成問題,不要當成排屑故障去調參數。
六、改磨路線:三種特殊鑽型
如果不是用捨棄式或整體鎢鋼鑽頭,而是手上只有麻花鑽,另一條路是改磨鑽尖幾何,讓受力重新分配。這三種都採低速、手進刀:
| 鑽型 | 解決什麼 | 怎麼改 |
|---|---|---|
| 斜面鑽 | 斜面上鑽頭被徑向抗力推偏、甚至折斷 | 磨成類似中心鑽的鑽尖,先鑽入定中心,再由兩外側刃切削;入刀出刀要緩慢、轉速不宜過高 |
| 半孔鑽 | 工件要鑽半圓孔(缺圓),一般麻花鑽會嚴重偏切削 | 磨成凹凸形(以凹為主、突出兩外刃尖),低速手進刀;超過或不到半孔的偏切削力不同,幾何要另行修正,有條件時用鑽套引導 |
| 球面萬向鑽 | 內外材質軟硬不同(如軟襯套配硬輪體)造成偏切、孔軸線歪斜 | 把鑽頭頭部修磨成半球形,讓偏切削力分解到半球面上各個方向 |
這三種鑽型沒有具體切削用量可循,原則只有「低速、手進刀」。麻花鑽的一般修磨見〈鑽頭修磨怎麼磨〉。
七、常見問題(FAQ)
Q: 兩張進給表為什麼不一樣?我該用哪一張?
因為兩類鑽頭的失效方式不同。捨棄式鑽頭是刀片崩刃,整體鎢鋼鑽頭是整支刃口崩掉,對受力不平衡的容忍度不一樣,所以原廠給了兩套數字。用哪一張看你手上的鑽頭:裝刀片的看表一,整體一支或可換頭的看表二。兩張差最多的是凹面與不規則表面,套錯的方向通常是把整體鎢鋼當捨棄式用、進給降得不夠。
Q: 預鑽孔為什麼不能鑽大一點?
因為預鑽孔一大,主鑽頭的中心區域就懸空,只剩外側刃在切削,支撐比原來更差,鑽頭反而更容易偏斜。原廠的規則是預鑽孔不要超過鑽頭直徑的 25%。降低進給可以讓預鑽孔的可容忍範圍變寬,但那是放寬容忍度,不是允許把預鑽孔鑽大——順序是先守住 25%,再用進給去買容忍度。
Q: 傾角超過 10 度真的一定要先銑平面嗎?
這一條是針對整體鎢鋼與可換頭鑽頭寫的,原廠明寫不建議鑽入,正解是先銑出一個小平面再鑽。它與其他幾條的差別在代價:降錯進給是孔位不準,硬鑽是刀刃直接崩掉。多一道銑平面工序比報廢一支整體鎢鋼鑽頭划算。若手上是捨棄式鑽頭,適用的是表一的主偏角 2 到 89 度、降到三分之一那一條。
Q: 剛切入時切屑特別長,是不是排屑有問題?
不是。原廠特別提醒過:整體鎢鋼與可換頭鑽頭切入工件時產生的初始切屑總是很長,這是正常現象,不會造成任何問題。把它當成排屑故障去降進給或改參數,反而會偏離原本正確的設定。要觀察的是穩定切削之後的切屑形態,不是切入那一瞬間的。
本篇屬〈鑽頭完整導讀:先看深徑比,再決定用哪一支、條件怎麼設〉這條線,整條線該從哪讀到哪見該篇。
發布日期:2026-08-30｜最後更新:2026-08-30
