乾切削的刀具幾何要注意什麼:三準則、刃口強化與前刀面加強稜
乾切削沒有切削液帶走熱,刀具幾何就得自己扛。這篇講設計端的三個準則、刃口強化的三種做法、前刀面加強稜為什麼能大幅降溫,以及脆性刀具材料、乾攻牙與把熱主動帶走的三種結構各要注意什麼。
一、三個設計準則:先少產生熱
沒有切削液,熱就沒有外部出口。所以乾切削的刀具結構設計從一開始就不是「怎麼散熱」,而是怎麼少產生熱、怎麼讓熱跟著切屑走:
| 準則 | 落到設計上是什麼 |
|---|---|
| 熱擴散是基本問題 | 刀具結構力求低切削力、低摩擦,從源頭減少產生的熱 |
| 深孔要先顧排屑 | 專用乾加工深孔鑽以大螺旋角＋高鈷微晶粒鎢鋼,不供液可鑽到7~8 倍直徑 |
| 力求低切削力 | 要較大前角配合適宜的切削刃形狀(例如較窄鑽心與較大倒錐降低摩擦) |
幾何最佳化有兩個方向:①減少刀具與工件的表面接觸面積(如增大鑽頭倒錐量與螺旋角)②讓刀具表面潤滑性最大、防止積屑瘤。另外一條限制要記著:金屬陶瓷、陶瓷、CBN、PCBN 仍比鎢鋼脆得多,設計時要加強支撐、分散壓力。材料怎麼選見〈乾切削刀具材料怎麼選〉。
二、大前角的代價:刃口要補強
第一節說要大前角,但前角一大刃口就弱。三種強化做法各有適用,不是越強越好:
| 做法 | 怎麼做與適用 |
|---|---|
| T 形刃帶(倒稜) | 在刃口磨出窄平面取代鋒利刀刃。重點是找出最佳寬度與角度——加大會增加切削力 |
| 圓整(強化) | 把鋒利刃口圓整,不像 T 形刃帶有稜有角。適合精加工用的先進刀片材料,搭配小背吃刀量與低進給 |
| 輕微小鈍化 | 用於細顆粒優質鎢鋼與鑽石刀具,靠基體強度保持鋒利,可降溫並保持壽命 |
這三者的共同邏輯是:用可控的方式犧牲一點鋒利度,換取刃口不崩。刃口處理的一般做法見〈刃口倒圓怎麼影響塗層附著與刀具壽命〉。

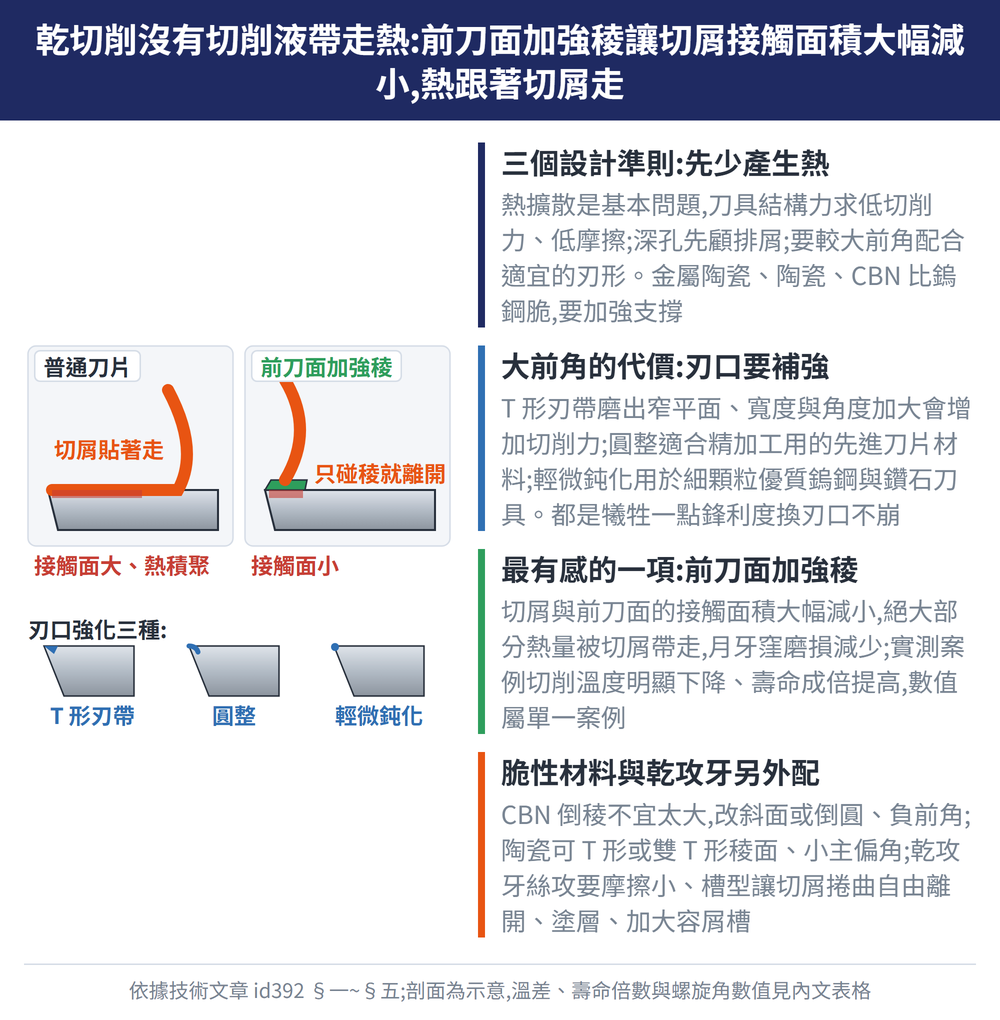

三、最有感的一項:前刀面加強稜
車削與銑削時切屑與前刀面的接觸面積大,熱量積聚,容易產生月牙窪磨損。刀片前刀面做加強稜之後,刀具與切屑的接觸面積大幅減小,絕大部分熱量被切屑帶走。實測案例的效果是:
| 項目 | 實測案例效果 |
|---|---|
| 切削溫度 | 比普通刀片降低約 400℃ |
| 剪切角 | 增大 |
| 刀具壽命 | 保持普通切削速度時可提高 3~4 倍;或改為採用更高切削速度提升產能 |
還有一種是把切屑導向控制起來:某些捨棄式刀片能在接觸區形成鱗狀切削面,使切屑朝側向彎曲、流出方向可控,排屑非常容易——這在乾切削特別重要,因為沒有切削液沖走切屑。上述倍數與溫差是單一實測案例的效果,不是通用規格。
四、脆性材料的幾何要另外配
陶瓷與 CBN 這類材料脆,幾何不能照鎢鋼那一套:
| 材料 | 幾何方向 |
|---|---|
| 陶瓷 | 可選 T 形或雙 T 形稜面,儘量採小主偏角;常用刀片形狀為正方形、三角形、80° 菱形 |
| CBN | 🔴 倒稜不宜太大——加工淬硬鋼時接觸處溫度過高會快速磨損。可用斜面或倒圓、負前角 |
另一組大型冷鑄軋輥用的 PCBN 乾切削刀具可以作為結構範例,四項特點是:負刃傾角讓刀刃逐漸切入而非整刃同時接觸(衝擊小、較不易引起震動)、較大主偏角配過渡刃、加修光刃解決進給加大後粗糙度變差的問題、以及較小後角保證刃口強度。該例的刀具壽命是鎢鋼刀具的 50~100 倍以上。⚠ 該例的完整切削用量組合(背吃刀量、進給、速度)屬單一規格的實測案例值,本站不轉錄,只保留倍數與結構邏輯;具體參數請以刀具商提供的規格為準。
五、乾攻牙:絲攻要設計成什麼樣
攻牙是封閉式加工,乾切削的難度最高。絲攻的參數設計要顧四件事:①摩擦阻力小 ②槽型要讓切屑易捲曲並自由離開螺紋孔 ③表面塗層處理(常用 TiN 或 TiCN) ④增大容屑槽空間與背錐錐度。
| 情況 | 槽型與螺旋角 |
|---|---|
| 鋼件・不通孔 | 常採 35° 大螺旋角 |
| 鋼件・孔深大於 2 倍絲攻直徑 | 採小螺旋角(通常 5°),切削錐部長度 2~3 牙 |
| 鑄鐵(通孔與不通孔皆同) | 一律直槽,切削錐部長度同為 2~3 牙 |
小直徑絲攻為提高強度剛度,可設計成特殊形狀,例如無槽擠壓絲攻,適合小直徑螺紋或塑性較大的材料。乾攻牙可不可行見〈乾式攻牙可行嗎〉。
六、把熱主動帶走的三種結構
前面五節都是「少產生熱」,這一節是結構性地把熱或切屑帶走:
| 結構 | 原理與實測案例效果 |
|---|---|
| 熱管式車刀／面銑刀 | 外形與普通刀具相同,差別在刀體或刀齒內部做成熱管。實測降溫 50~60℃、前刀面均溫僅普通刀具的 2/3,壽命提高 2~3 倍 |
| 迴轉型車刀 | 圓形刀片支撐部裝軸承,加工中自動迴轉,切削刃始終鋒利 |
| 吸引式車刀／銑刀 | 在切削區形成負壓,以管道把切屑吸走。吸引式銑刀的切屑回收率可達 95% 以上 |
三者的共同點是不必從外部澆注切削液,適合數控工具機、加工中心與自動生產線。上述數值同樣是實測案例效果,不是通用規格。
七、常見問題(FAQ)
Q: 乾切削的刀具是不是要「更耐熱」就好?
耐熱是材料端的事,幾何端的邏輯不一樣。設計準則的第一條是熱擴散,而處理方式是先降低切削力與摩擦——也就是從源頭少產生熱,再讓熱跟著切屑走。所以會看到大前角、減少刀具與工件接觸面積、增大鑽頭倒錐量與螺旋角這些做法。只換耐熱材料而不動幾何,產生的熱一樣多,只是刀具撐久一點而已。
Q: 前角加大又要補強刃口,不是互相矛盾嗎?
不矛盾,是同一組取捨的兩端。大前角降低切削力與發熱,但刃口會變弱,所以要用可控的方式補回強度:T 形刃帶是磨出窄平面,寬度與角度加大會增加切削力,要找最佳值;圓整適合精加工用的先進刀片材料,搭配小背吃刀量與低進給;輕微小鈍化用在細顆粒優質鎢鋼與鑽石刀具上。三種都是犧牲一點鋒利度換刃口不崩,差別在犧牲的方式與適用材料。
Q: 為什麼 CBN 的倒稜不能像其他材料那樣加大?
因為倒稜加大等於加大接觸面積,而 CBN 常用來加工淬硬鋼,接觸處溫度本來就高;再加大接觸,溫度過高會讓刃口快速磨損,補強反而變成加速磨損。所以 CBN 一般不採大倒稜,改用斜面或倒圓、負前角來取得強度。陶瓷則走另一條路,可選 T 形或雙 T 形稜面,並儘量採小主偏角。
Q: 文中那些倍數與溫差可以拿去估算效益嗎?
當方向可以,當數字不行。降溫約 400℃、壽命 3 到 4 倍、PCBN 的 50 到 100 倍、熱管的 50 到 60℃ 與 2 到 3 倍,都是單一實測案例的效果,前提是該案例的工件、刀具與條件。本站也刻意沒有轉錄那些案例的完整切削用量組合,因為單一規格的實測值離開前提就不成立。要做投資評估,請以自家試切數據或供應商針對你的工件提供的驗證資料為準。
