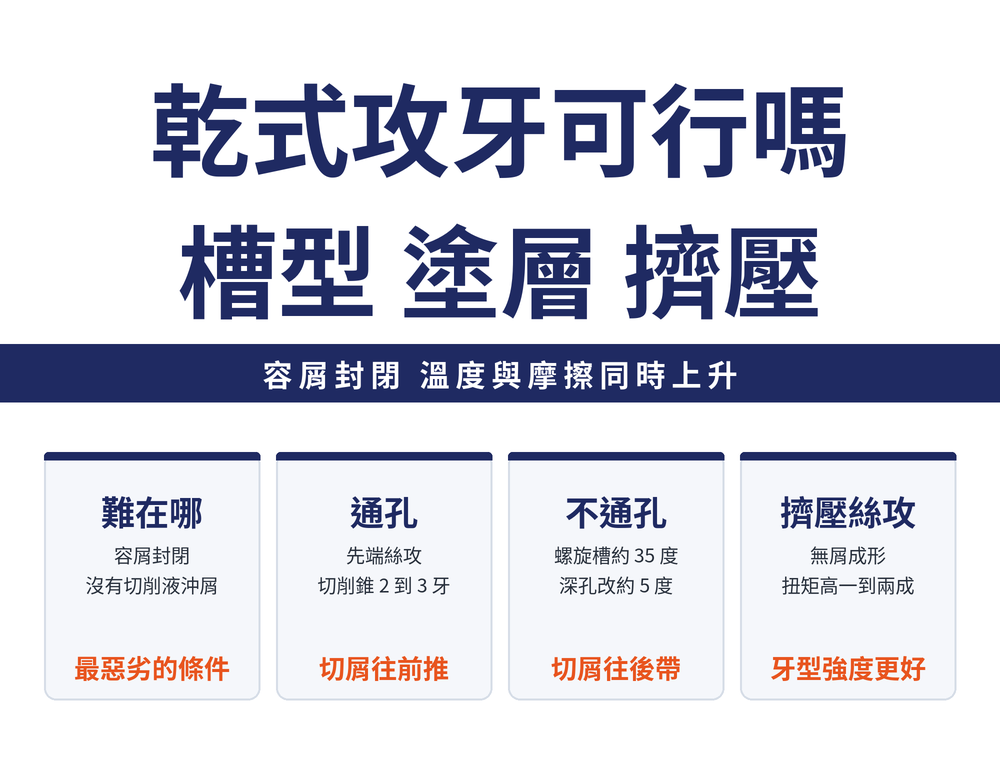

乾式攻牙可行嗎：通孔與不通孔怎麼選絲攻、為什麼擠壓最適合
攻牙是切削加工裡容屑條件最差的一種：刀刃埋在孔裡，切屑無處可去。傳統上靠含氯極壓乳化液撐住刀具壽命，也因此是汙染最重的一環。乾式攻牙不是不能做，但要同時處理絲攻選型、塗層與工具機條件；而其中最乾淨的一條路，是根本不產生切屑。
一、攻牙為什麼是乾切削最難的一關
螺紋加工的容屑狀態是封閉或半封閉的，工作條件本來就比一般切削惡劣。少了切削液之後，三件事會同時發生：切削溫度更高、刀屑與刀工之間的摩擦加劇、排屑更不順暢。這也是傳統上攻牙普遍依賴含氯化物極壓乳化液的原因——而它同時也是切削液家族裡汙染最嚴重的一種。整體冷卻方案的定位見切削液怎麼選。
要讓乾式攻牙成立，只能從兩個方向下手：絲攻的材料與塗層，以及絲攻的槽型設計。
二、材料撐不住的部分，交給塗層
絲攻基體改用高鈷高速鋼、粉末冶金高速鋼或超細晶粒鎢鋼，可以提高強度、韌性與耐磨性，但在乾切削條件下壽命仍然不足。真正把乾式攻牙拉進可用區間的是表面塗層——它負責降低刀屑摩擦係數與提高承溫能力，讓強韌的基體與耐乾切的刃口可以並存。
塗層的等級差異相當明顯。在含矽量約 9% 的矽鋁合金上乾式攻牙，來源比較了三種絲攻：複合塗層（二硫化鉬＋TiAlN）的可攻牙孔數約為單一 TiAlN 塗層的四倍，而未經塗層的超細晶粒鎢鋼絲攻則只有兩個數量級以下的孔數（來源：《乾切削加工》第 4 章，單一來源實測，僅供量級參考）。換句話說，在乾式條件下，塗層不是加分項而是前提。絲攻表面處理的種類見螺絲攻表面處理完整指南。

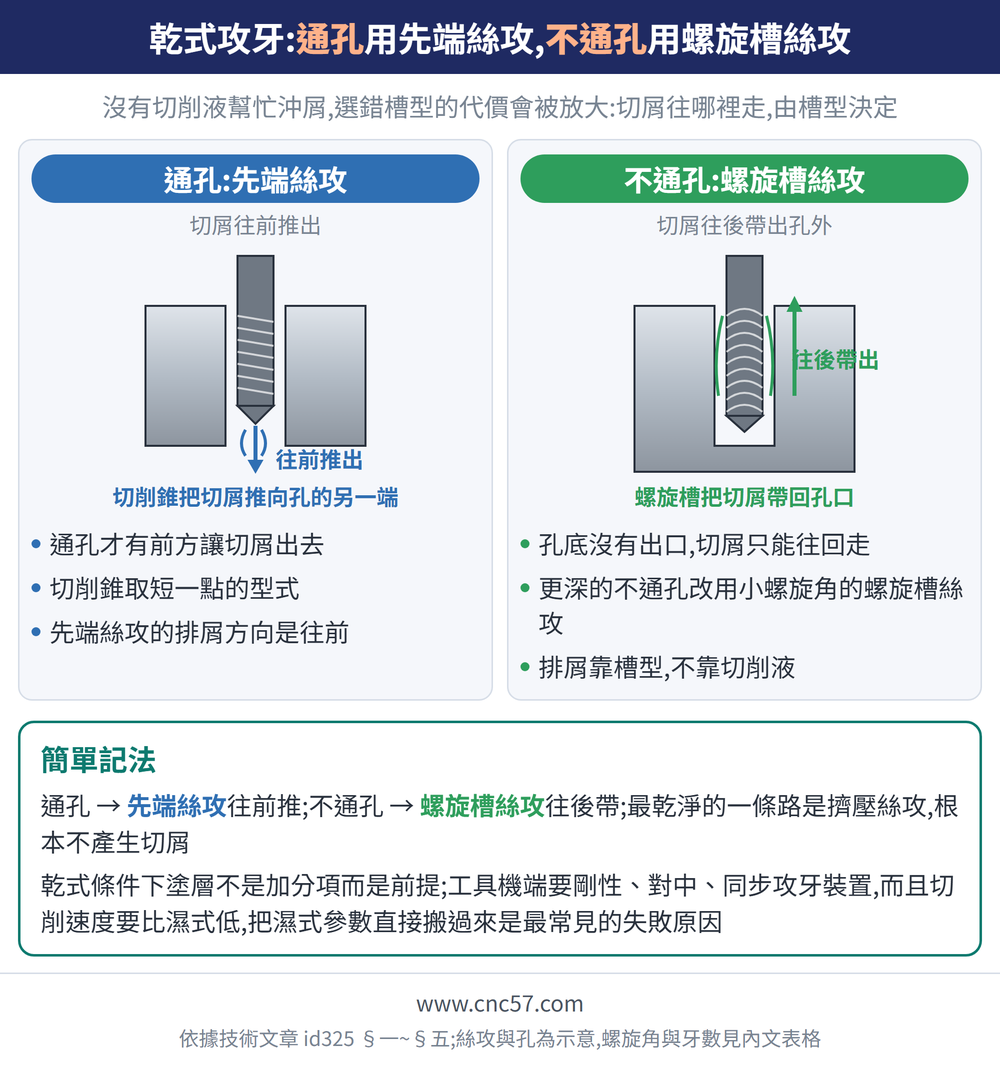

三、通孔與不通孔，要用不同的槽型
乾式攻牙的槽型選擇有一組來源給得相當明確的對應規則：
| 孔的型態 | 絲攻型式 | 要點 |
|---|---|---|
| 通孔 | 先端絲攻 | 切削錐取 B 型（2～3 牙），切屑往前推出 |
| 不通孔 | 螺旋槽絲攻 | 螺旋角約 35°，把切屑往後帶出孔外 |
| 不通孔且深度 > 2 倍公稱直徑 | 小螺旋角螺旋槽絲攻 | 螺旋角改約 5° |
上表為原廠開發的乾切削絲攻適用規則（來源同上），實際請以所用絲攻的型錄為準。這組規則背後的邏輯與濕式攻牙一致——只是乾式沒有切削液幫忙沖屑，選錯槽型的代價會被放大。槽型的基本分工見螺絲攻溝槽設計解析，先端絲攻的排屑方向見先端絲攻是什麼。
四、最乾淨的一條路：不產生切屑
前面所有困難都圍繞著同一件事——切屑排不出去。擠壓絲攻直接把這個前提移除：它以塑性變形成形內螺紋，全程無屑，因此乾式環境下最棘手的排屑問題根本不存在。
來源的兩組實測支持這個判斷。其一，乾切削專用擠壓絲攻在冷軋鋼板上加工 M4 通孔螺紋，可攻牙孔數達到普通擠壓絲攻的數倍以上，且未出現黏結與顯著磨耗。其二，在高塑性鋁材上比較乾式與濕式擠壓：乾擠壓的扭矩比濕式高約一到兩成，但加工出的螺紋強度與表面粗糙度反而都比較好。
同一組試驗也比較了三種絲攻製法：滾製絲攻乾式攻牙時容易崩刃，磨製絲攻大致能滿足要求，TiN 塗層擠壓絲攻則同時滿足螺紋品質與壽命。擠壓絲攻的原理與底孔徑計算見擠壓絲攻完整指南，與切削式的取捨見切削式絲攻 vs 擠壓絲攻。
五、工具機這一端要配合的五件事
| 項目 | 要求 |
|---|---|
| 工具機條件 | 足夠的剛性、精度與功率，並確實調整對中 |
| 攻牙裝置 | 有剛性攻牙或同步攻牙裝置時調整較單純，否則需更仔細校正 |
| 切削速度 | 因無切削液，應取較低速度以保壽命 |
| 絲攻型式 | 依工件材料與孔的結構選型（見上一節） |
| 槽型與幾何 | 使切屑易捲曲、摩擦阻力低 |
其中「取較低切削速度」這一條最常被忽略——把濕式的參數直接搬到乾式，是乾式攻牙失敗最常見的原因之一。速度換算見螺絲攻攻牙速度計算，夾頭與同步進給的搭配見螺絲攻夾頭與機械搭配指南。
六、常見問題 FAQ
Ｑ：乾式攻牙真的可行嗎？
可行，但條件比濕式嚴格。必須同時滿足塗層絲攻、對的槽型、較低的切削速度與足夠剛性的工具機，缺一項壽命就會明顯下降。
Ｑ：乾式攻牙優先選哪一種絲攻？
材料允許塑性成形時優先考慮擠壓絲攻，因為無屑就沒有排屑問題。若必須切削，通孔用先端絲攻、不通孔用螺旋槽絲攻。
Ｑ：乾擠壓的扭矩比較大，會不會容易斷？
來源實測顯示乾擠壓扭矩約比濕式高一到兩成，屬可預期的範圍。重點是把這個增量算進主軸扭力與夾頭選用，而不是沿用濕式的設定。
Ｑ：沒有塗層的絲攻可以乾式攻牙嗎？
不建議。在乾式條件下，塗層負責降低摩擦係數與提高承溫能力；無塗層絲攻的壽命會低到不具生產意義。
本篇屬〈乾切削完整導讀:要不要拿掉切削液,五種製程與三種技術各自怎麼撐〉這條線,整條線該從哪讀到哪見該篇。
