定心夾具與分度盤夾具怎麼設計:求心機構、內外夾持與一次多面加工
工件夾好後中心對不準夾具中心,或一個件要翻面三次才加工得完——這兩件事各自對應一種進階夾具設計。定心夾具靠機構讓兩側夾爪同步移動而自動求心;分度盤夾具則把夾具裝上分度盤,一次夾持完成多面加工。這篇談原理與用法,也標明沒有可靠數值的部分。
一、這兩種夾具各自在解什麼問題
一般夾具解決的是「把工件固定住」;這兩種則在固定之上再各加一層功能。
定心夾具解的是對心問題:圓形或對稱工件夾上去,中心自動落在夾具中心,不必再花一道工序打表對心。分度盤夾具解的是翻面問題:一個工件要加工三、四個面時,每翻一次面就要重新夾持、對刀,誤差跟著疊加。
兩者的前提都是基本功:定位面、定位點與夾持力要先站得住。基礎見夾治具是什麼與工件怎麼定位。

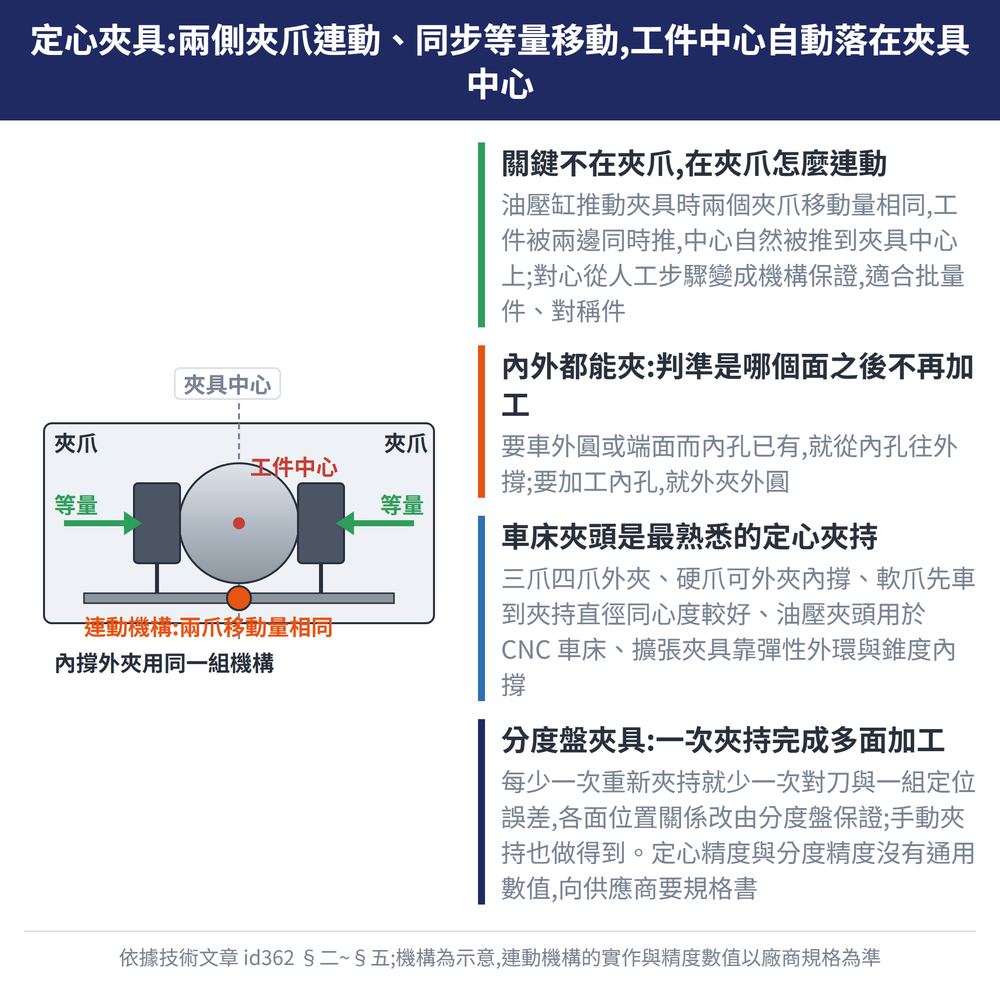

二、定心夾具:兩個夾爪同步等量移動
關鍵不在夾爪本身,而在夾爪怎麼連動。
夾持機構在機構的限制下,油壓缸推動夾具時,兩個夾爪會有相同的移動量,由此達到求心的動作。也就是說,兩側夾爪不是各自獨立走,而是透過機構連動、同步等量位移;工件被兩邊同時推,中心自然被推到夾具中心上,不需要額外的對心步驟。
這決定了它的使用時機:批量件、對稱件,或每次都要落在同一中心的加工,可把「對心」從人工步驟變成機構保證。夾爪同步等量移動是機構原理層面的描述;連動用哪一種機構實現沒有可靠說明,本文不代為推論。
三、內外都能夾:同一組機構兩種用法
定心夾具內外都可以夾持。同一組夾爪機構,既可外夾工件外圓,也可從內孔往外撐。
取捨很直接:要車外圓或端面而內孔已有,就內撐;要加工內孔,就外夾。判準是哪個面之後不再加工。
四、車床夾頭是最常見的定心夾持
談定心,最熟悉的就是車床夾頭——同一思路的不同實作,選型邏輯可對照。
| 元件 | 夾持方向 | 要點 |
|---|---|---|
| 三爪／四爪夾頭 | 外夾 | 車床上最基本的圓形工件夾持方式 |
| 硬爪(手動) | 外夾／內撐 | 可直接夾持,適用不同直徑或內外徑變換 |
| 軟爪(手動) | 外夾 | 須先以修整器固定並車到夾持直徑,同心度較好 |
| 油壓驅動夾頭 | 外夾 | 主要用於 CNC 車床,有兩爪、三爪、四爪設計 |
| 手動擴張夾具 | 內撐 | 以彈性外環與錐度構造產生夾緊力 |
軟硬爪的細節見車床夾頭怎麼用。
五、分度盤夾具:一次夾持完成多面加工
分度盤夾具的設計目的只有一句話:為了能用一次夾持完成多面的加工。作法是把夾具安裝在分度盤上,裝在立式綜合加工機上,就能完成多面加工。
省下的不只時間。每少一次重新夾持,就少一次對刀與一組定位誤差;各面的位置關係改由分度盤保證。
原文實例是:NC 分度盤搭配手動夾持夾具,一次夾持可完成三面加工——分度盤依序轉動,轉到一個角度就完成該面加工。重點是手動夾持也做得到:它改的是加工方式,不必然要搭配自動夾持。
六、精度數值:沒有可靠數值就不寫
選這兩種夾具,最想知道的通常是數字:定心精度、分度精度、重複定位各是多少。
這兩種夾具目前只有定性原理與案例照片可依,沒有可靠的精度、夾持力或負載數值,因此本文一個數字都不列。這類數值與型號、驅動方式、分度盤等級綁在一起,拿別處的數字套用比沒數字更危險。請向供應商索取規格書,以廠商規格為準。
七、選用前該問清楚的幾件事
下表是沒有通用數值、須向供應商確認的項目,請以型錄為準。
| 要確認的項目 | 為什麼要問 |
|---|---|
| 定心精度 | 直接決定同心度,無通用數值 |
| 分度精度與重複性 | 決定各面之間的角度誤差 |
| 驅動方式與夾持力 | 手動或油壓,影響一致性與節拍 |
| 分度盤可承載重量 | 夾具本身與工件都算進負載 |
| 夾持後的變形 | 定心不等於不變形,見夾持力設計 |
最後一列值得留意:中心對準了不代表工件沒被夾壞,兩者各自獨立,可參考虎鉗夾緊為什麼反而讓工件變形。
常見問題 FAQ
Ｑ：定心夾具為什麼能自動對心?
因為兩個夾爪是連動的。油壓缸推動夾具時,機構限制使兩爪移動量相同,工件被兩側等量推移,中心自動落在夾具中心,不需額外對心步驟。
Ｑ：定心夾具只能夾外圓嗎?
不是。定心夾具內外都可以夾持,同一組夾爪機構既能外夾外圓,也能從內孔往外撐。判準是哪一面之後不再加工。
Ｑ：分度盤夾具一次夾持能做幾個面?
實例是 NC 分度盤搭配手動夾持夾具,一次夾持完成三面加工。實際面數取決於工件形狀與刀具可及性,沒有通用上限。
Ｑ：定心精度和分度精度可以先抓一個大概值嗎?
沒有可靠的精度數值可引,因此不列數字。這類數值隨型號與驅動方式差異很大,請向供應商索取規格書,以廠商規格為準。
