工件怎麼定位：六個自由度、定位銷與菱形銷設計
工件放上夾具,先決定的不是夾多緊,而是它只能待在哪一個位置。定位處理六個自由度怎麼被逐一拘束,夾持只是把定好的位置壓住。這篇從自由度講起,帶到圓形與方形工件的定位方法、兩支定位銷的公差累積,以及菱形銷為什麼要削窄。
一、定位、夾持、支持是三件事
夾治具圖上有三種點,名字很近但功能不同。定位點決定工件在夾治具上的位置;夾持點是施加夾持力的位置;支持點補上夾持點不足的部份,性質是活動的,不像前兩者固定。
順序是先定位再夾持。夾持力只把定好的位置壓住,不會幫你找位置,力再大也補不回選錯的定位點。夾太緊另有問題,見虎鉗夾緊為什麼反而讓工件變形。
加工圖上另有一組顏色慣例:
| 標示對象 | 顏色 |
|---|---|
| 必須被加工的位置 | 紅色 |
| 定位點 | 黃色 |
| 夾持點 | 綠色 |
| 支持點 | 藍色 |
二、六個自由度:定位要拘束什麼
物體在三度空間的運動可解析成六個自由度:沿 X、Y、Z 三軸的直線運動,加上分別繞這三軸的旋轉。正負方向分開計,則為十二個自由度。
定位就是把這六個逐一拘束掉。重點在「逐一」:拘束需依序進行,不可任意次序施加;方形工件還要同時考慮定位次序與定位面的選擇。
次序怎麼排、哪一面先當基準,來源此節只有概念性標題與圖解,未展開判斷準則或數值,本文不代為推論。夾治具的定義見夾治具是什麼。
三、圓形工件的四種定位組合
來源把定位組合分成六種,四種屬圓形工件本身(圓柱形與圓盤形),分界是長度與直徑誰大:
| 比例條件 | 定位方式 | 要點 |
|---|---|---|
| 長度大於直徑 | 外型與端面定位 | 外圓面搭配一端端面 |
| 長度大於直徑 | 中心孔定位 | 用工件兩端的中心孔 |
| 長度大於直徑 | 外形夾持與定位 | 筒夾或自定中心夾頭,夾持即定位 |
| 長度小於直徑 | 外形夾持,另加三點定位平面 | 扁平件單靠夾持不足以拘束方向 |
工件一扁,外形能給的拘束長度變短,單靠夾持定不住方向,得再加三點定位平面收掉旋轉自由度。
四、方形工件用本身的圓孔定位
方形工件常不必另做基準,直接用已有的圓孔定位,依孔的幾何比例分兩種:
| 孔的幾何 | 拘束特性 | 設計要處理的 |
|---|---|---|
| 孔長大於直徑 | 孔夠深,徑向與角度拘束較穩定 | 可由孔本身承擔主要拘束 |
| 孔徑大於深度 | 孔淺而寬,拘束效果與前者不同 | 需另行考慮輔助拘束 |
差別在孔壁能給多長的接觸。孔深時足以擋住工件歪斜;孔淺時同一支銷幾乎只剩一圈接觸,角度得靠別處補。
五、為什麼第二支銷要做成菱形

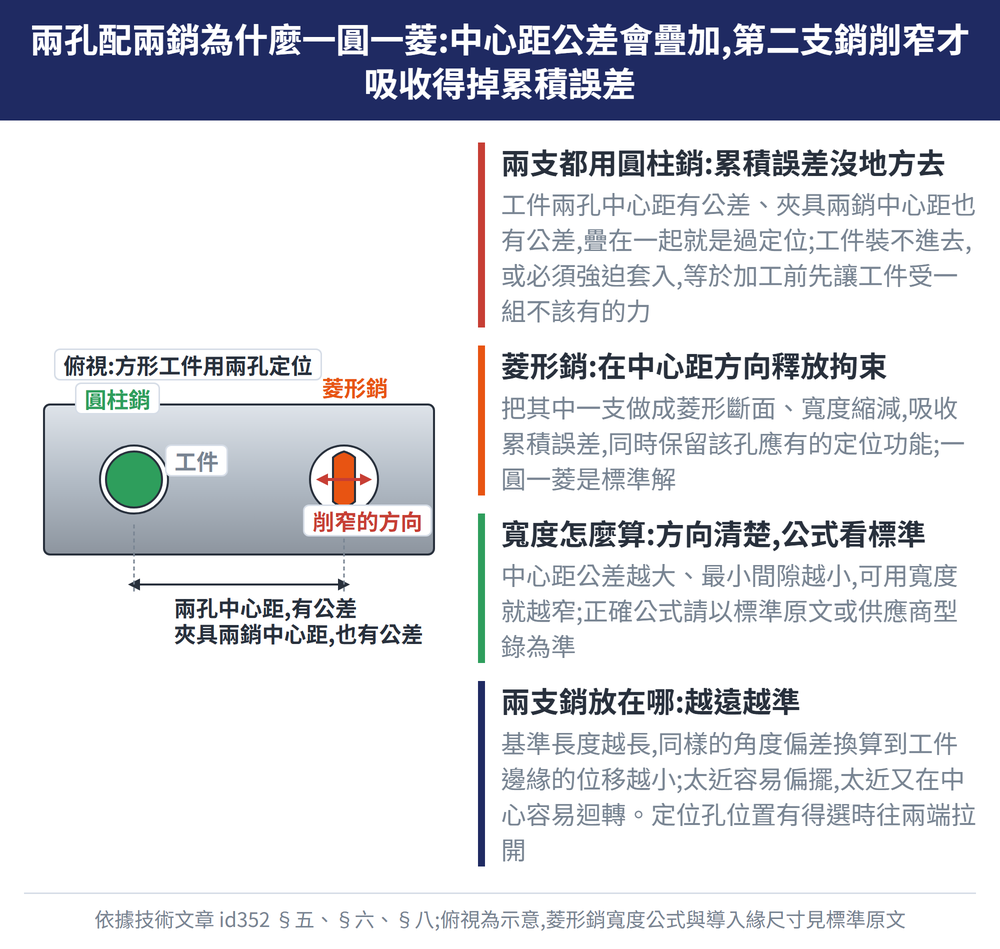

方形工件用兩孔配兩支定位銷是最常見的做法,問題在公差會疊加:工件兩孔中心距有公差,夾具兩銷中心距也有公差。
兩支都用圓柱銷時,累積誤差沒地方去,結果是過定位——工件裝不進去,或必須強迫套入;強迫套入等於加工前先讓工件受一組不該有的力。
菱形銷把其中一支做成菱形斷面、寬度縮減,在中心距方向釋放部分拘束以吸收累積誤差,同時保留該孔應有的定位功能。一圓一菱是標準解。
六、菱形銷寬度:哪些數值不能照抄
設計菱形銷寬度的已知資料有:兩定位孔的直徑與公差、兩孔中心距 L 及其公差、夾具兩銷中心距公差,以及兩孔與銷的最小間隙。寬度上限由這幾個量共同決定。
來源給了一個寬度上限不等式,但該處符號序列錯亂、公差項排列無法判讀,又未取得原圖覆核,依防幻覺原則不收錄;延伸的定位誤差計算來源只剩「沿用前一頁的符號」,公式本體已遺失。
所以本文照實說明:公式的正確形式來源未說明。要算請以標準原文或供應商型錄的計算式為準。方向倒是清楚:中心距公差越大、最小間隙越小,可用寬度就越窄。
七、導入緣讓工件放得進去
定位銷頂端的導入緣是為了讓工件更容易放入夾具。DIN 6338 列有參考尺寸,以銷徑範圍對應 f、b、t 三個尺寸,變化方向如下:
| 尺寸 | 銷徑變大時 |
|---|---|
| f | 逐級放大,三者中幅度最大 |
| b | 同樣放大,幅度明顯小於 f |
| t | 不逐級變動,數個直徑區間共用同一值 |
這裡只給方向與量級。實際尺寸請以 DIN 6338 標準原文或供應商型錄為準——單一來源重建的數值表尚未逐格覆核,不宜當成可直接下單的規格。
八、兩支定位銷放在哪裡比較準
同樣兩支銷,位置不同精度差很多。來源以兩銷相對位置給出三種評估:
| 兩銷相對位置 | 定位結果 |
|---|---|
| 距離夠遠 | 誤差較少,屬較佳配置 |
| 距離太近 | 容易產生偏擺誤差 |
| 距離太近又位於中心 | 容易產生迴轉誤差 |
道理和量測一樣:基準長度越長,同樣的角度偏差換算到工件邊緣的位移越小。定位孔位置有得選時,優先往兩端拉開。
常見問題 FAQ
Ｑ：定位和夾持有什麼不同?
定位點決定工件在夾治具上的位置,夾持點只是施加夾持力把定好的位置壓住。先定位再夾持;定位點選錯,夾持力再大也換不回重複精度。
Ｑ：兩支定位銷為什麼不能都用圓柱銷?
工件兩孔中心距的公差會和夾具兩銷中心距的公差疊加。兩支都是圓柱銷時累積誤差無處可去,容易過定位,工件裝不進去或必須強迫套入。
Ｑ：菱形銷寬度有公式可以直接套嗎?
有,但本文不轉述。來源書該處符號序列錯亂、公差項排列無法判讀,公式的正確形式來源未說明。實際計算請以標準原文或供應商型錄為準。
Ｑ：導入緣尺寸有標準可查嗎?
有,DIN 6338 列有參考尺寸,以銷徑範圍對應 f、b、t。趨勢是銷徑越大 f 與 b 越大,t 由數個直徑區間共用。實際數值請以標準或型錄為準。
本篇屬〈夾治具完整導讀:先定位再夾緊,夾持力怎麼算、動力怎麼給〉這條線,整條線該從哪讀到哪見該篇。
