砂輪開槽斷續研磨怎麼做:自礪性、散熱與各磨床開槽形式
修磨鎢鋼與高速鋼刀具最怕裂紋與退火。在陶瓷結合劑砂輪表面開出一定數量、有斜角的溝槽,讓研磨由連續接觸變成間斷接觸,自礪性變好、研磨溫度降下來,裂紋就少了。這篇把原理、槽數與斜角判準、各類磨床的開槽形式,以及怎麼開、開好怎麼驗一次講完。
一、修磨鎢鋼刀具為什麼容易裂
用常見的陶瓷結合劑碳化矽或氧化鋁砂輪研磨鎢鋼與高速鋼刀具時,接觸區瞬間溫度可達 1100℃ 以上;鎢鋼脆性大、導熱係數又低,熱沒地方跑,刀片在研磨中就極易產生裂紋和網紋,刀具壽命大幅縮短。
這是選對磨料、選對粒度也無法完全避免的痛點——因為問題出在「接觸是連續的」。開槽斷續研磨就是從這一點下手:在砂輪的研磨表面加工出一定數量、呈合理角度的溝槽,讓研磨由連續接觸變成間斷接觸。
這套工法由上海工具廠推廣,推廣者在生產一線用了多年,當時該廠有 80 餘種銑刀改用此法修磨。另有效率提升倍數的敘述,但同一段落前後寫法互相矛盾,本文不引用具體倍數。
二、開槽為什麼有效:自礪性與散熱
自礪性指磨鈍的磨粒可以自動脫落,讓砂輪在研磨過程中保持鋒利狀態。自礪性好的砂輪研磨功率高、研磨溫度低,刀片不易產生裂紋;未開槽的普通砂輪自礪性差。開槽的作用就是讓砂輪維持鋒利,研磨中甚至可以不修整砂輪。
來源以研磨鎢鋼為例,把開槽與未開槽直接排在一起比較:
| 觀察點 | 開槽斷續研磨 | 未開槽(連續研磨) |
|---|---|---|
| 接觸區顏色 | 看不出紅色 | 呈暗紅色 |
| 研磨後刀片手感 | 表面不燙 | 表面很燙 |
| 殘餘應力與裂紋 | 熱應力小,不易產生裂紋 | 表面殘餘應力很大,容易裂 |
| 整體效果 | 極大減少刀片裂紋、退火與次廢品 | 研磨性能差、研磨溫度高 |
三、槽數與斜角怎麼定
來源對溝槽數量給的是相對判準(多／少互相比較),沒有給通用條數——真正的條數要看機台型別,見下一節:
| 槽數宜多 | 槽數宜少 |
|---|---|
| 硬度高、自礪性差的砂輪 | 硬度低、自礪性好的砂輪 |
| 砂輪與工件接觸面積大,磨粒易鈍 | 砂輪與工件接觸面積小 |
| 研磨面積大 | 研磨面積小 |
| 研磨含鈦量高的鎢鋼 | 研磨含鈦量低的鎢鋼 |
| 表面粗糙度要求高 | 表面粗糙度要求低 |
斜角與方向:外圓磨床脈絡下,來源給的是斜角 25°~35°、傾斜方向右旋,用意是讓研磨時的軸向力推向工具機主軸支承。其他機型的斜角另有各自數值,見下表,不要跨機型套用。
四、各類磨床的開槽形式對照
| 磨床 | 溝槽數量 | 斜角 | 要點 |
|---|---|---|---|
| 外圓磨床 | 12~24 槽,圓周 90° 內不等分佈置 | 25°~35° 右旋 | 同一砂輪深寬要一致才好平衡;不等分佈置是為了消除均布溝槽引起的徑向力共振 |
| 平面磨床 | 24~36 條(比外圓略多) | 20°~35° | 槽寬 4~8mm;斜槽圓周均勻分佈可使研磨平穩、無震動無波紋;矩形斜槽銳角處要修圓防掉邊。主軸較差時斜度可取大些 |
| 工具磨床(碗形／杯形) | 4~8 條,圓周均勻分佈 | 矩形斜槽 15°~20° | 傾斜方向依砂輪旋轉方向定;通常乾磨 |
| 工具磨床(碟形) | 矩形溝槽 8~16 條;90° V 形溝槽 4~8 條 | 端面斜槽 15°~20° | 工作部分薄弱,溝槽要較淺較窄;端面研磨時傾斜方向與砂輪旋轉方向相反 |
| 內圓磨床 | φ20mm 開 4 條、φ30mm 開 6 條、φ40mm 開 8 條,一般 4~16 條 | 有鍵槽時斜角加大 | 研磨 φ30mm 以上孔徑用開槽效果較佳;斜角加大可消除鍵槽兩邊凹陷 |

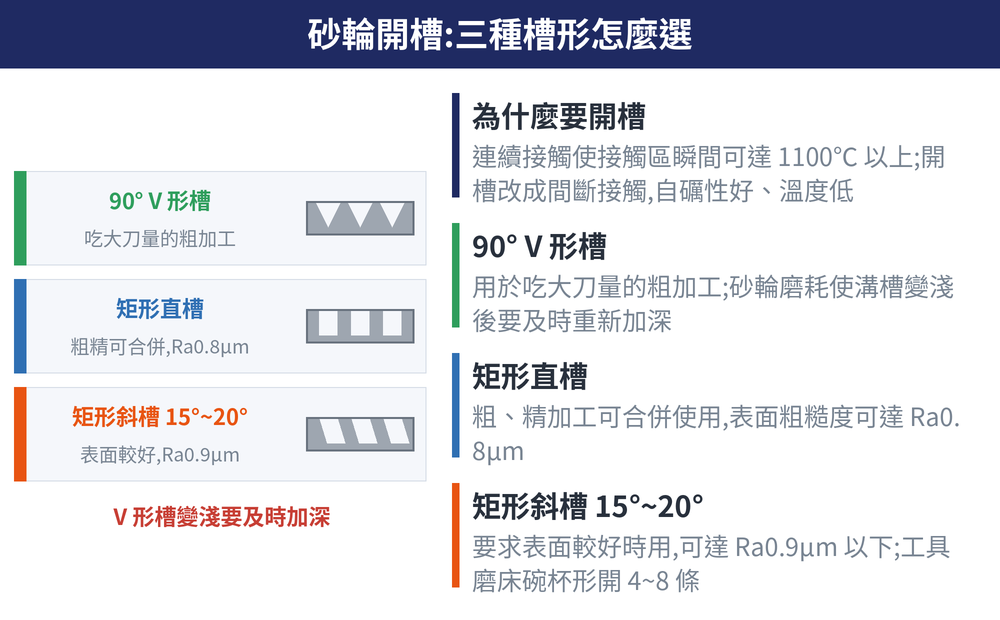

五、三種槽形差在哪
碗形與杯形砂輪的開槽形式與方法相同,槽形分三種:
| 槽形 | 適用 | 表面粗糙度 |
|---|---|---|
| 90° V 形槽 | 吃大刀量的粗加工 | — |
| 矩形直槽 | 粗、精加工可合併使用 | 可達 Ra0.8μm |
| 矩形斜槽(15°~20°) | 要求表面較好時 | 可達 Ra0.9μm 以下 |
用 V 形槽最容易漏掉的一件事:砂輪磨耗、溝槽變淺之後要及時重新加深,否則刀片會產生裂紋——槽淺了就等於退回連續研磨。
六、怎麼開槽、開好怎麼驗
徒手開槽有兩種做法:把砂輪夾在台虎鉗中,鉗口與砂輪接觸處必須襯木板或橡皮襯墊,再用廢的切割砂輪塊、廢鋸條或砂瓦開槽;工具磨床用的小尺寸砂輪,也可以手持在砂輪機上開,或裝在磨床主軸上用手扶著開。
開槽是改造砂輪本體的動作,所以上機前的確認比一般新砂輪更嚴:
| 確認項目 | 規定 |
|---|---|
| 平衡 | 開好槽的砂輪使用前應經過平衡;不平衡會震動、使工件表面產生波紋,甚至在研磨時發生危險。工具磨床用的小直徑砂輪可不必平衡 |
| 空轉試轉 | 在砂輪空轉試驗機裡試轉 2~3min,空轉線速度 35m/s |
| 敲擊測聲 | 外徑 150mm 以下者可敲擊砂輪表面,聽響聲是否清脆 |
完整的平衡操作流程(靜平衡步驟、直徑與線速度門檻)見〈砂輪怎麼裝、怎麼平衡〉;開槽與修整是兩種不同的砂輪整備工法,修整方法見〈砂輪鈍了怎麼修〉;已經出現裂紋、燒傷要往回查,見〈研磨出問題怎麼查〉。
七、常見問題 FAQ
Q:開槽砂輪還需要修整嗎?
開槽的目的就是讓砂輪自礪性變好、維持鋒利,來源指出研磨中可以不修整砂輪。但用 V 形槽時,砂輪磨耗使溝槽變淺後要及時重新加深,否則刀片會產生裂紋。
Q:溝槽要開幾條?
看機台型別:外圓磨床 12~24 槽、平面磨床 24~36 條、工具磨床碗杯形 4~8 條、碟形矩形槽 8~16 條、內圓磨床依外徑 φ20 開 4 條、φ30 開 6 條、φ40 開 8 條。砂輪硬度高、接觸面積大、表面要求高時,同一機型內取多的一側。
Q:為什麼外圓磨床的槽要不等分佈置?
溝槽均勻分佈會引起徑向力共振,所以外圓磨床把 12~24 槽在圓周 90° 內不等分佈置。平面磨床則相反,斜槽圓周均勻分佈可使研磨平穩、無震動無波紋——兩者判準不同,不要互套。
Q:開好槽的砂輪一定要試轉嗎?
要。開槽等於改造砂輪本體,規定開槽後要在砂輪空轉試驗機裡以 35m/s 線速度試轉 2~3min;外徑 150mm 以下者可再敲擊表面聽聲音是否清脆。使用前也應經過平衡。
本篇屬〈砂輪與磨床完整導讀:砂輪怎麼讀、怎麼裝、怎麼修,磨壞了怎麼查〉這條線,整條線該從哪讀到哪見該篇。
