刀具磨耗十種型態怎麼認：從五個根源到對策
刀具壞掉不是一種狀況，而是十種。看懂刀口上留下的痕跡屬於哪一種，才知道該降速還是提速、該換材質還是換夾持。這篇把十種磨耗型態歸到五個負荷根源底下，一次講清楚怎麼認、怎麼救。

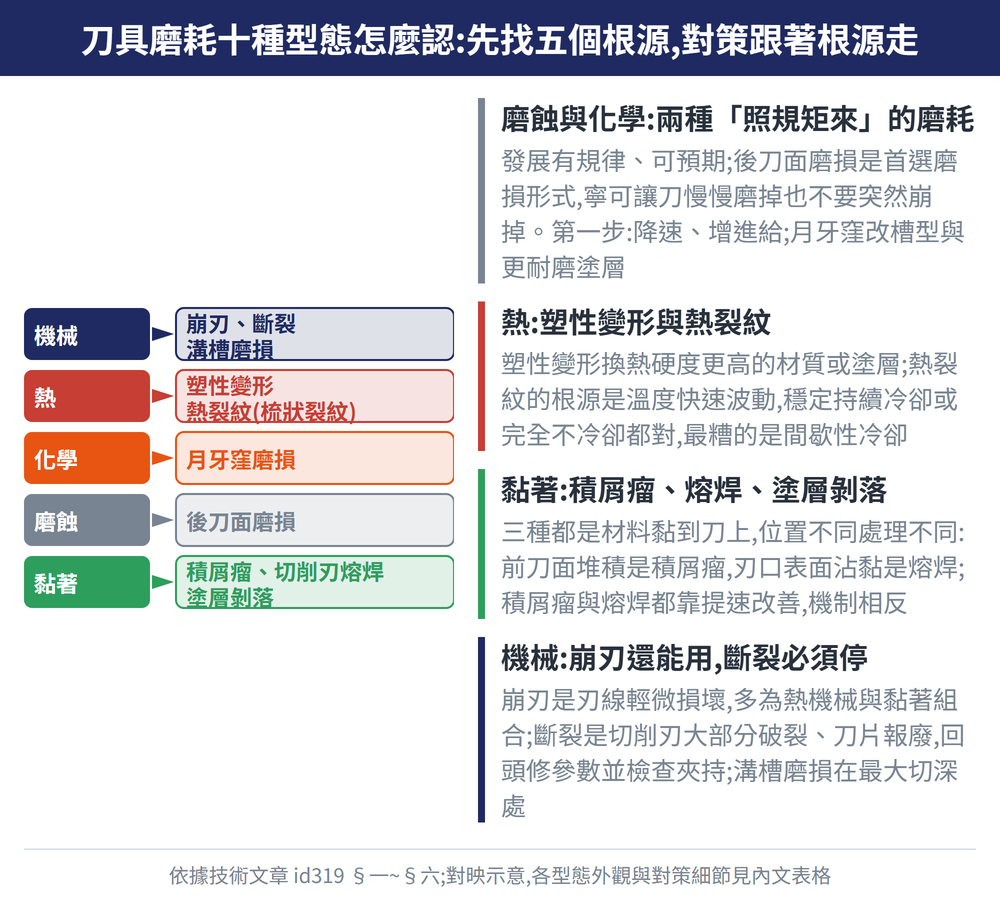

一、先分清楚：磨耗的五個根源
十種型態看起來很多，但幾乎每一種都能歸到下面五類負荷的一種或組合。認根源比背名詞有用——因為對策是跟著根源走的。
| 負荷類型 | 刀口上發生什麼事 |
|---|---|
| 機械 | 切削刃承受機械壓力而破裂 |
| 熱量 | 溫度變化導致裂紋；熱導致塑性變形 |
| 化學 | 鎢鋼與工件材料起化學反應而磨損 |
| 磨蝕 | 材料中的硬質夾雜物刮磨切削刃 |
| 黏著 | 黏性材料在刀面上積聚或沾黏熔焊 |
刀具材質本身的耐受能力也決定了這五類負荷各能撐多久，材質怎麼挑見依被削材選刀具材料與塗層。
二、磨蝕與化學：兩種「照規矩來」的磨耗
這兩種發展有規律、可預期，是相對好處理的一類。原文特別把後刀面磨損稱為「首選磨損形式」——意思是寧可讓刀以這種方式慢慢磨掉，也不要突然崩掉。
| 型態 | 長什麼樣 | 第一步怎麼做 |
|---|---|---|
| 後刀面磨損（磨蝕） | 最初出現在刃線，逐漸向下發展 | 降低切削速度、同時增加進給 |
| 月牙窪磨損（化學） | 切屑摩擦前刀面，磨出一道凹窪 | 降速，並改用正確槽型與更耐磨塗層 |
月牙窪還有三個備選方向：減小進給以降低刀具應力、改用塗層牌號加強前刀面保護、改進刀具幾何以減小直接作用在前刀面的切削力。塗層怎麼挑見常見刀具塗層材質一覽。
三、熱：塑性變形與熱裂紋
塑性變形是切削刃形狀被永久改變，分成向內凹陷與向下塌陷兩種型態。成因是切削刃在高切削力與高溫下超過了材料的屈服強度與耐溫上限。
對策從兩個方向走：換用熱硬度更高的材質，或靠塗層提升抗塑性變形能力。補充來源另提到降低切削速度以減少切削熱、降低進給以減小切削壓力、減小刃口鈍化尺寸或最佳化刃形，以及選用氮鋁鈦或氧化鋁塗層來隔絕切削熱。
熱裂紋為什麼「大量給冷卻液」和「乾脆不給」都對？因為問題根源是溫度快速波動，不是溫度高。要嘛穩定持續冷卻，要嘛完全不冷卻讓溫度維持穩定——最容易造成熱裂的反而是間歇性冷卻。
熱裂紋是垂直於刃線的狹窄裂口，因為外觀成排而稱梳狀裂紋，有些只在塗層、有些會向下擴展到基體。除了冷卻策略，還可換用韌性更高的材質，或選 PVD 塗層——它會在刀具表面施加壓縮應力，能有效阻止裂紋生成。
四、黏著：積屑瘤、切削刃熔焊與塗層剝落
這三種都跟「材料黏到刀上」有關，但黏的位置與型態不同，處理方向也不一樣。
| 型態 | 黏在哪 | 第一步怎麼做 |
|---|---|---|
| 積屑瘤（BUE） | 材料在前刀面堆積 | 提高切削速度；軟黏材料改用較鋒利刃口 |
| 切削刃熔焊 | 切屑軟化後黏在刃口表面 | 加大切削液流量，或提高速度讓切屑不驟冷 |
| 塗層剝落 | 塗層與基體分離，露出底層 | 提高切削速度，並改用較薄塗層的刀片 |
積屑瘤最麻煩的地方在脫落那一刻——它往往把塗層甚至部分基體一起帶走。積屑瘤與熔焊都靠提速改善，但機制相反：前者是減少材料黏上前刀面的機會，後者是讓切屑維持高溫、不致驟冷發黏。判斷時看位置，前刀面堆積是積屑瘤，刃口表面沾黏是熔焊。
五、機械：崩刃、斷裂與溝槽磨損
| 型態 | 長什麼樣 | 第一步怎麼做 |
|---|---|---|
| 崩刃 | 刃線輕微損壞，多為熱機械與黏著組合 | 先判斷是哪一種磨損導致，再對症下藥 |
| 斷裂 | 切削刃大部分破裂，刀片報廢 | 回頭修切削參數，並檢查夾持穩定性 |
| 溝槽磨損 | 在最大切深處局部過量損壞 | 加工硬化材料改小主偏角，或改變切深 |
崩刃的備選對策有四個：改用剛性較好的材質、增大餘偏角以減薄切屑、改善加工系統剛性、增大刃口鈍化尺寸。溝槽磨損則要先看是化學磨損主導還是黏著與熱磨損主導——前者發展有規律，後者不規則增長，而加工硬化與毛邊形成是後者的重要推手。刃口鈍化與塗層附著的關係見刃口倒圓怎麼影響塗層附著。
六、崩刃還是斷裂：差一個字，差一把刀
這兩個最容易混為一談，但後果差很多。很多人看到刃口有損傷就直接換刀，其實崩刃之後還能用，真正必須立刻停下來的是斷裂。
| 比較項 | 崩刃 | 斷裂 |
|---|---|---|
| 損壞程度 | 刃線輕微損壞 | 切削刃大部分破裂 |
| 還能不能用 | 可以，但要留意 | 不能，刀片報廢 |
| 主要成因 | 熱機械與黏著組合 | 負荷超出承受能力，常是磨損失控的終點 |
分清楚這兩者，能避免不必要的刀具浪費，也能避免該換的時候沒換。刀具磨到什麼程度值得重磨、什麼時候該換新，見刀具重磨與再塗層值不值得。
七、中英名詞對照速查
| 英文 | 中文 |
|---|---|
| Flank wear | 後刀面磨損 |
| Crater wear | 月牙窪磨損 |
| Plastic deformation | 塑性變形 |
| Coating flaking | 塗層剝落 |
| Comb cracks | 梳狀裂紋 |
| Chipping / Fracture | 崩刃／斷裂 |
| Notch wear | 溝槽磨損 |
| Built-up edge (BUE) | 積屑瘤 |
八、常見問題 FAQ
Ｑ：為什麼後刀面磨損反而是好事？
因為它發展有規律、可預期，能讓人算得出換刀時機。突發性的崩刃或斷裂才是真正的麻煩。
Ｑ：刃口有一點小缺口，一定要換刀嗎？
崩刃之後仍可繼續使用，只是要留意後續發展。必須立刻停下的是斷裂，也就是切削刃大部分破裂的情況。
Ｑ：熱裂紋到底該不該給冷卻液？
大量持續給，或完全不給，兩者都可行。最該避免的是間歇性冷卻，因為熱裂的根源是溫度快速波動。
Ｑ：積屑瘤和切削刃熔焊怎麼分？
看沾黏的位置。材料堆在前刀面是積屑瘤，黏在刃口表面則是熔焊。兩者都能靠提高切削速度改善。
本篇屬〈刀具材料與塗層完整導讀:先分清楚基材與塗層,再從被削材反推該用哪支〉這條線,整條線該從哪讀到哪見該篇。
