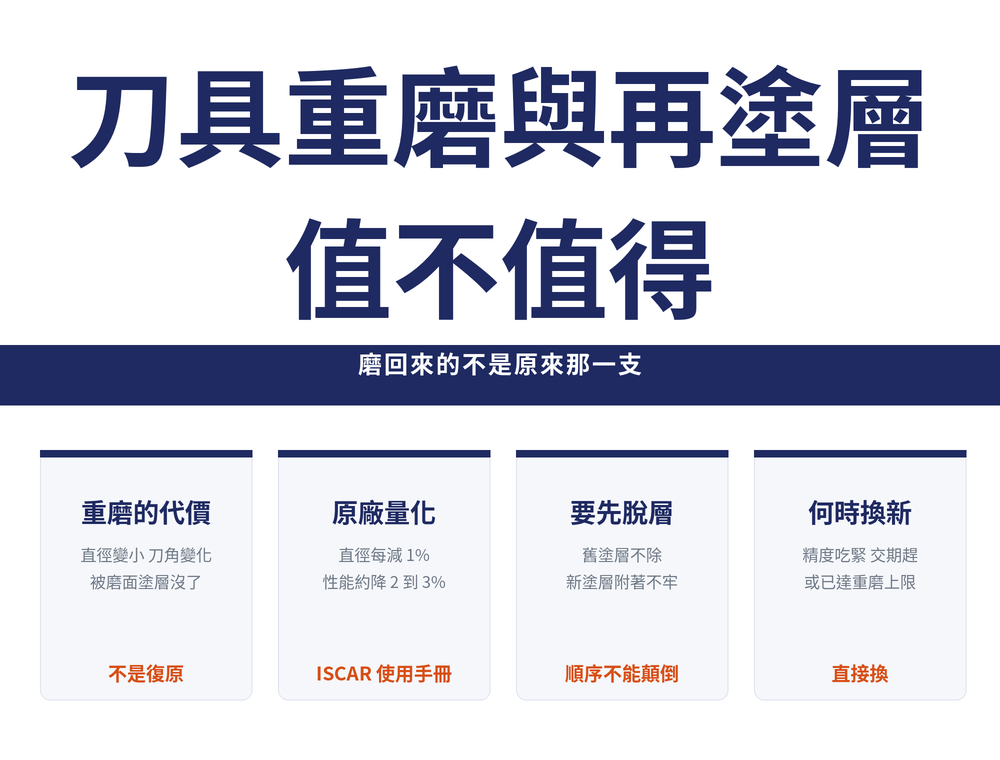

刀具重磨與再塗層值不值得？何時該磨、何時該換新
重磨能把磨鈍的刀救回來，但救回來的不是原來那支：直徑變小、刀角與容屑槽變淺、被磨到的面塗層也沒了。ISCAR 使用手冊給過一條可直接套用的規則——整體式鎢鋼立銑刀直徑每減少 1%，性能平均下降 2% 到 3%。本文說明重磨的代價、為何要再塗層、為何得先脫掉舊塗層，以及什麼情況該直接換新。

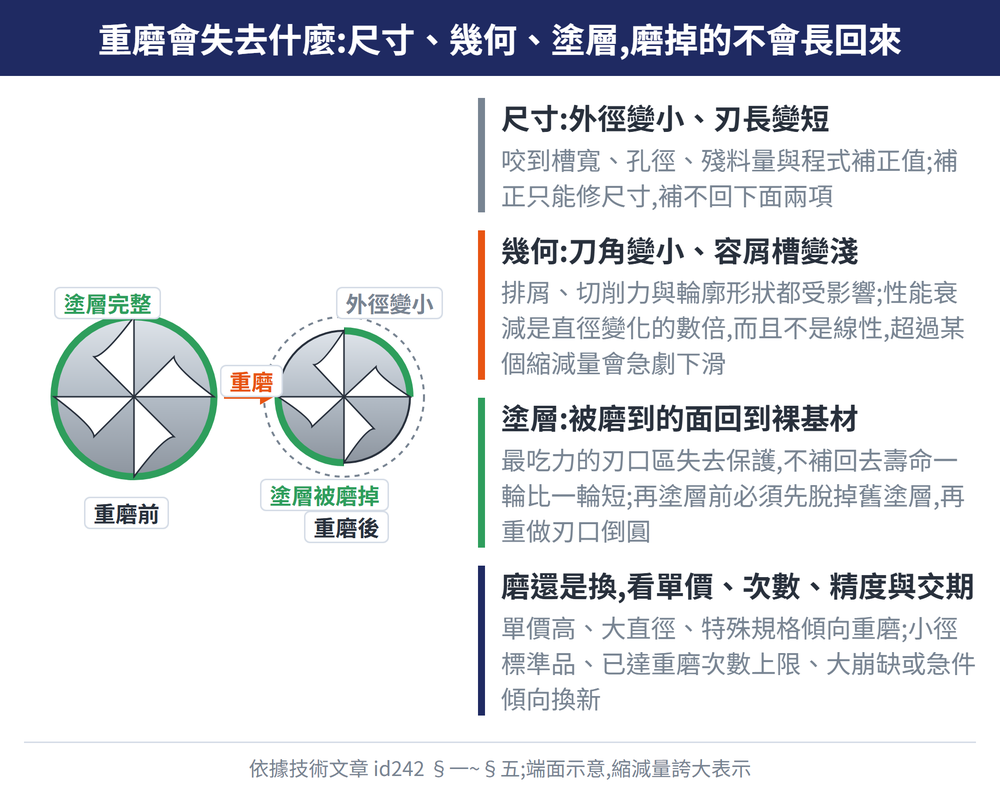

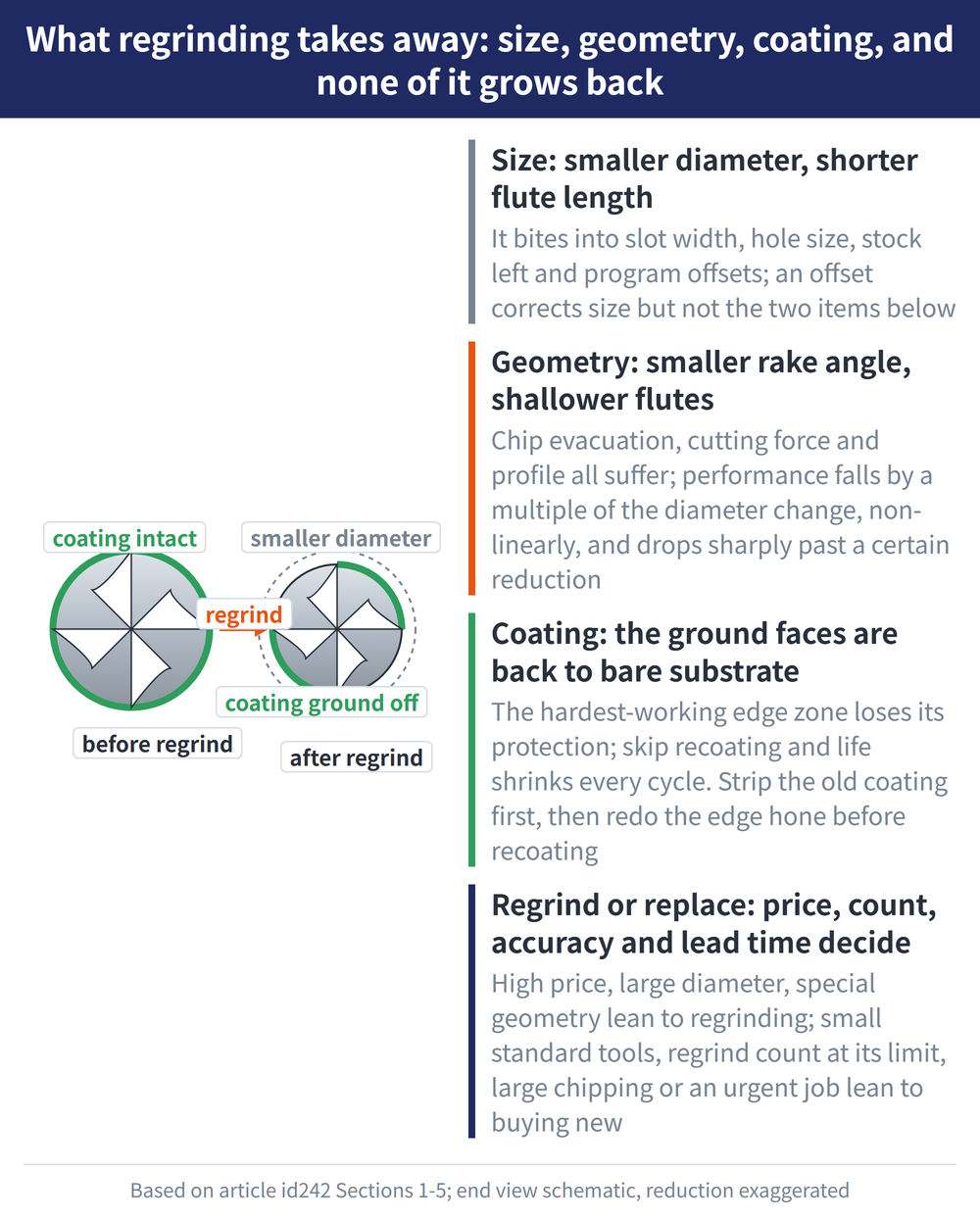

一、重磨會失去什麼？先認清這三件事
重磨（regrinding，也稱 resharpening）是把鈍掉的刃口連同一部分刀體磨掉，重新做出鋒利的切削刃。被磨掉的部分不會長回來，所以重磨一定伴隨損失，而損失分成三類，其中幾何最容易被漏掉。
| 失去的東西 | 實際變化 | 會咬到誰 |
|---|---|---|
| 尺寸 | 外徑變小、刃長或全長變短 | 槽寬、孔徑、殘料量與程式補正值 |
| 幾何 | 刀角變小、容屑槽變淺、圓角與倒角走樣 | 排屑、切削力、輪廓形狀 |
| 塗層 | 被磨到的面回到裸基材 | 耐磨耗、抗黏著與刀具壽命 |
二、直徑每少 1%，性能掉多少？
整體式鎢鋼立銑刀，直徑每減少 1%，刀具性能平均下降 2% 到 3%；縮減量超過一定幅度後，性能會急劇下滑。（依據：ISCAR 使用手冊）
這條規則有兩個重點。第一，衰減幅度是直徑變化的兩到三倍，代價比直覺高。第二，它不是線性關係——手冊指出超過某個縮減值後性能急劇下滑，所以「直徑還剩多少」不是唯一判準，要留意的是衰減曲線的拐點。
同一份資料也指出，性能下滑的主因並非塗層缺失，而是重磨磨的是後刀面與間隙面，導致刀角變小、容屑槽變淺，切起來更費力、排屑能力也下降。基材禁不禁得起這樣的縮減，和粒徑與含鈷量有關，見鎢鋼解碼：粒徑、含鈷量與同%不同抗折的真相；銑刀材質與重磨的關係另見鎢鋼 vs HSS 銑刀怎麼選？材質與重磨指南。
三、為什麼重磨後通常要再塗層？
塗層的作用是把工件材料和刀體隔開，減少黏著、磨料、擴散與氧化四類磨耗。重磨會把被磨到的面連塗層一起削掉，等於在最吃力的刃口區拿走這層保護；不補回去，刀具壽命就一輪比一輪短。
補哪一種塗層取決於被削材與製程條件，見常見刀具塗層材質一覽：TiN 到 AlCrN 怎麼選；PVD（Physical Vapour Deposition，物理氣相沉積，在真空中把靶材氣化後凝結成膜）與 CVD 兩條製程路線的差別，見PVD 與 CVD 塗層差異與選用指南。重磨線在補塗前通常會重做刃口倒圓，因為倒圓同時決定刃口強度與塗層附著，見塗層之前那一步：刃口倒圓怎麼影響塗層附著與刀具壽命。
四、再塗層之前，舊塗層必須先脫掉
重磨只磨到刃口附近，其他表面的舊塗層還在。若直接鍍新層，等於把新膜長在一層已劣化的舊膜上，附著必然不牢。脫層（decoating，剝除殘留舊塗層的前處理）因此是再塗層的必要工序，不是加價選項。
| 環節 | 下單前要確認的重點 |
|---|---|
| 工序順序 | 設備商建議先脫層再重磨；重磨後才脫層可能傷到已磨好的幾何，附著也較差 |
| 藥劑選擇 | 濕式化學脫層依基材（鎢鋼或鋼）與舊塗層系統分別選用 |
| 基材保護 | 避免鎢鋼的鈷黏結相被侵蝕，也要避免刃口被咬缺 |
| 不是每種都能重來 | 部分不沾型塗層無法重鍍，鑽石塗層刀具重磨困難、多半不划算 |
五、該重磨，還是直接換新？
費用是第一道篩子：重磨報價常落在新品價的一半上下，比例隨刀型與批量而異。刀具越貴、越大支越划算；小徑標準品常是重磨費逼近新品價，換新反而單純。
| 判斷點 | 傾向重磨 | 傾向直接換新 |
|---|---|---|
| 刀具單價 | 單價高、大直徑、特殊規格 | 小徑標準品，重磨費逼近新品價 |
| 已重磨次數 | 仍在廠商規範的次數與縮減量內 | 已達上限，或直徑、長度縮太多 |
| 精度要求 | 尺寸變化可用刀徑補正吸收 | 輪廓由刀形決定，公差又壓得很緊 |
| 刀具狀態 | 只有正常磨耗與輕微崩缺 | 大崩缺、燒傷變色、柄部受損 |
| 交期壓力 | 有備刀可週轉，排得進送磨循環 | 產線急件，沒有同規格備刀 |
還有兩個常被漏掉的變數：一是可重磨次數，業界常見說法是多數旋轉刀具約三到六次，公差嚴的刀型更少，上限仍以刀具廠商的重磨規範為準；二是交期，重磨外送以週計算，沒有備刀就等於停線。
六、常見問題 FAQ
Q：重磨後直徑變小，用刀徑補正補回來就好了嗎？
補正只能修正尺寸，補不回變小的刀角與變淺的容屑槽。依 ISCAR 使用手冊，直徑每減 1% 性能平均降 2% 到 3%，切削條件要跟著保守。
Q：一支刀到底可以重磨幾次？
業界常見說法是多數旋轉刀具約三到六次，公差要求高的刀型更少；實際上限應依刀具廠商的重磨規範，並看直徑縮減量與刀具狀態決定。
Q：重磨後一定要再塗層嗎？
只要原本靠塗層撐住加工條件，重磨後就該補塗；否則刃口區形同裸基材，壽命會一輪比一輪短。
Q：為什麼再塗層前要先脫層？
殘留的舊塗層會讓新膜附著不牢。脫層多採濕式化學製程，重點是依基材與舊塗層選對藥劑，並避免鎢鋼的鈷黏結相被侵蝕。
本主題的完整導讀見〈刀具壽命與磨耗完整導讀〉。
知道要加工什麼,但不確定該配哪一種刀?
加 LINE 告訴我們材料、硬度與加工方式,我們幫你配刀種、材質與規格。
也可以先看 切削刀具現貨品項。
本篇屬〈刀具修磨完整導讀:先決定磨不磨,再依刀種查怎麼磨、用什麼磨、怎麼驗〉這條線,整條線該從哪讀到哪見該篇。
本篇屬〈刀具材料與塗層完整導讀:先分清楚基材與塗層,再從被削材反推該用哪支〉這條線,整條線該從哪讀到哪見該篇。
發布日期：2026-08-08｜最後更新：2026-08-08
